冷空气来袭，如何利用福禄克Ti400+、TIS60+、TIS20+热像仪评估供暖系统效率？

最近一周，全国气温突然急转直下，许多城市都迎来了2020年第一场雪。在享受雪花飞舞美景的同时，供暖系统也开始投入使用。但如何判断身边的供暖系统是否正常工作，是困扰供热公司的一大问题。

本期将为大家介绍如何利用热像仪快速发现地下供热管线的破损，为保障供热提供高效的检测手段：

供热管线破损检测的重要性



近年来，由于供热管网破损、漏水导致供热效果降低甚至中断供热的事件日益增多，其原因主要有：管网老化、地面沉降、车辆超载重压、周边施工等。一般主供热管线的热水温度在140℃，若发生供热管网损坏，通常至少造成数千乃至数万吨热水的损失，同时还会影响到周边大片居民区的供热，特别在北方冬天，供热管网的损坏将会严重影响居民的正常生活。



现有的检测手段和局限性



压力检测

目前检测热水管网使用的是压力检测，若压力表显示压力下降，则说明有破损泄漏的发生。但压力检测无法准确定位泄漏点。压力表不可能遍布每条管道或每个区域，只能针对一个片区进行泄漏报警，但要查找具体的泄漏点，大部分单位采用的是观看是否有蒸汽冒出，但有许多损坏泄漏在表面不一定有蒸汽的冒出，这对确定泄漏位置带来了困难。



红外点温仪

目前有部分单位使用红外测温仪来进行查找，但红外测温仪只能检测一个范围的平均温度，同时不具备与周边温度分布进行比对的功能，所以对泄漏点的查找准确性及检测效率均有所欠缺。



利用热像仪快速发现



地下供热管线的破损





现场案例

某热电公司供热管网发生泄漏，但在地表上看不出泄漏的痕迹，使用红外热像仪对该片区进行排查，在短时间内就将泄漏点探明，并进行了及时的维修。

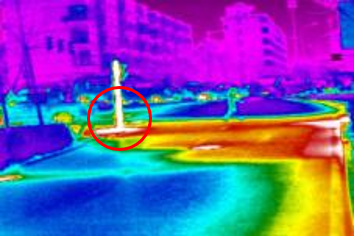

热管网发生破损后在地面形成的热分布

（泄漏点为红圈处红绿灯杆塔底部）

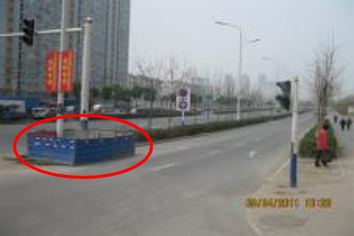

查到泄漏点后

对该处进行维修

挖开沥青路面后

才有蒸汽冒出



红外热像仪可对泄漏点进行区域扫描，准确、快速地对地下泄漏部位进行定位，方便维修、减少能源损耗、确保冬季正常供暖。



相关案例

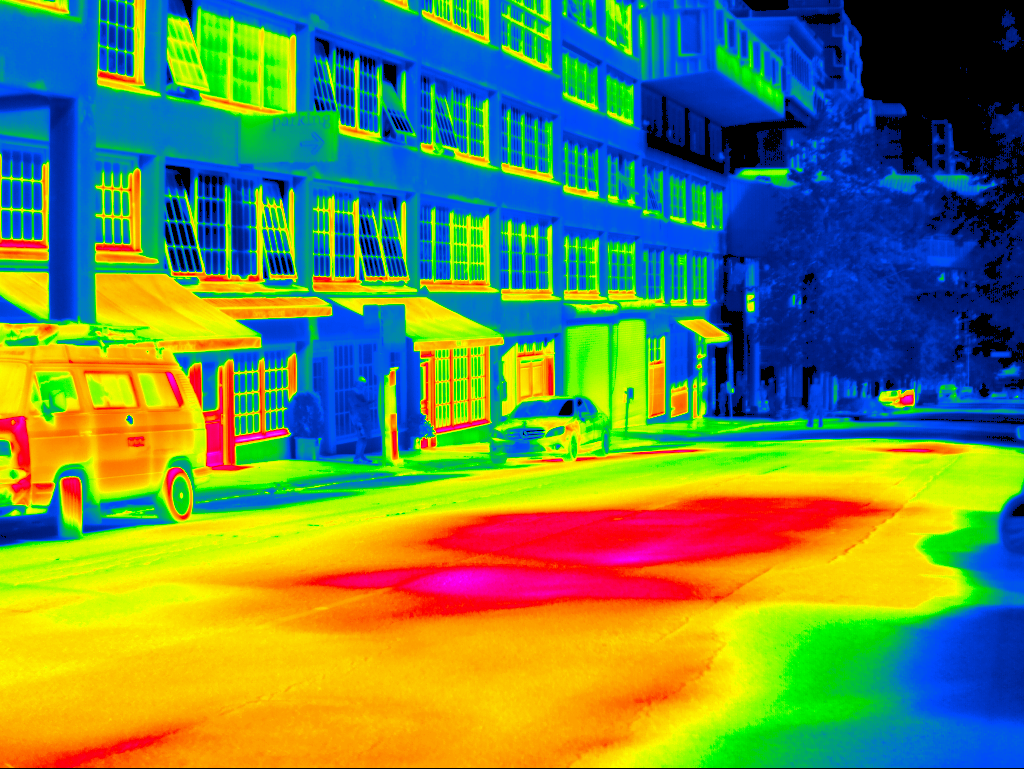

供热系统泄漏

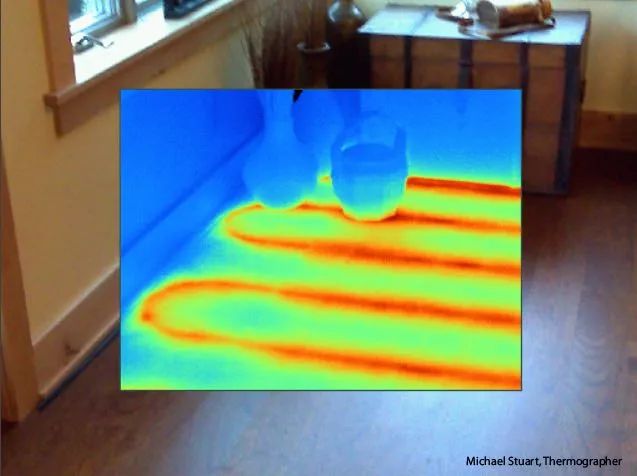

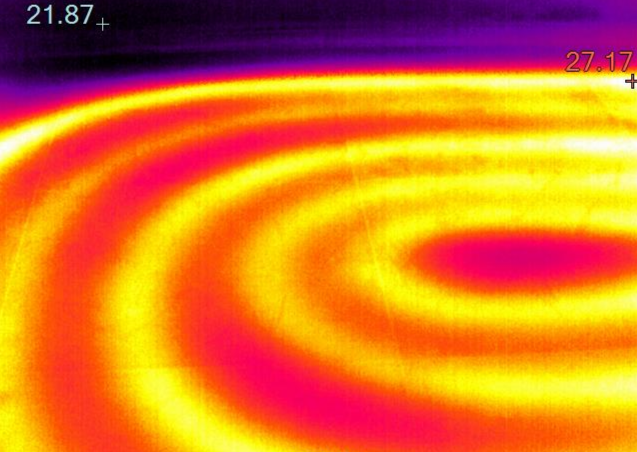

地暖管道间距检测

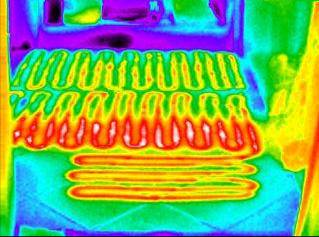

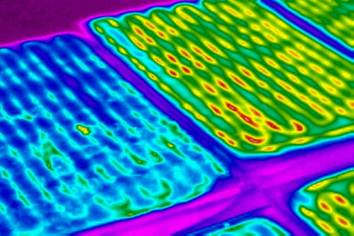

地暖管道供热不均
