两个demo在下面的博客中查看：

iOS swift 蓝牙详解（蓝牙中心demo,蓝牙外设demo（可替代mac蓝牙串口调试工具）,蓝牙中心框架，gif演示）https://xingxingyueliang.blog.csdn.net/article/details/113246128

文章目录

1.CBCentral CBPeripheral程序员不能自己创建，只能由系统创建，然后程序员在代理方法中获取
1.2 maximumUpdateValueLength(CBCentral)蓝牙中心最多一包能收多少个字节，苹果APP作为蓝牙中心是182
2.iphone手机app作为蓝牙外设，不发数据，60~70s后会自动和蓝牙中心断开,需要发心跳包才不会断开
3.writeValue.withResponse和writeValue.withoutResponse
3.1 writeValue.withResponse
3.2 writeValue.withoutResponse
4.必须执行read和notify的方法，代理方法被调用后，characteristic.value才有数据，否则为nil
5.最多一包可以给外设发（写）多少个字节peripheral.maximumWriteValueLength.
5.1 苹果app作为蓝牙外设 .withResponse: 512, .withoutResponse: 182
5.2 我这的一个蓝牙串口作为蓝牙外设 .withResponse: 512, .withoutResponse: 20
5.2 1 .withResponse分包发大量数据时打印截图如下：
5.3 maximumWriteValueLength，canSendWriteWithoutResponse，peripheralIsReady
5.3.1 用我这的蓝牙串口meek实测的发现（我的蓝牙串口应该是有点问题）
发现1
发现2
发现3
5.3.2 用写无回复writeWithoutResponse分包发大量数据时，打印结果如下截图
6.从5中得到的启示：.withResponse类似TCP,可靠传输，速度慢，每包写完都有回应，每包传的数据大。.withoutResponse类似UDP,不可靠传输，每包传完没有回应，传输速度快，每包传的数据小
7. 蓝牙外设特征属性为.read
7.1 给read特征赋一个固定的值
7.2 动态赋值

在这里插入图片描述

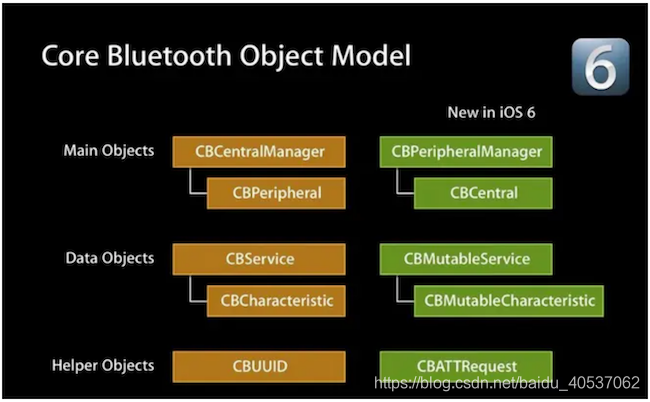

1.CBCentral CBPeripheral程序员不能自己创建，只能由系统创建，然后程序员在代理方法中获取

- (void)centralManager:(CBCentralManager *)central didDiscoverPeripheral:(CBPeripheral *)peripheral advertisementData:(NSDictionary<NSString *, id> *)advertisementData RSSI:(NSNumber *)RSSI;
1
- (void)peripheralManager:(CBPeripheralManager *)peripheral central:(CBCentral *)central didSubscribeToCharacteristic:(CBCharacteristic *)characteristic;
1

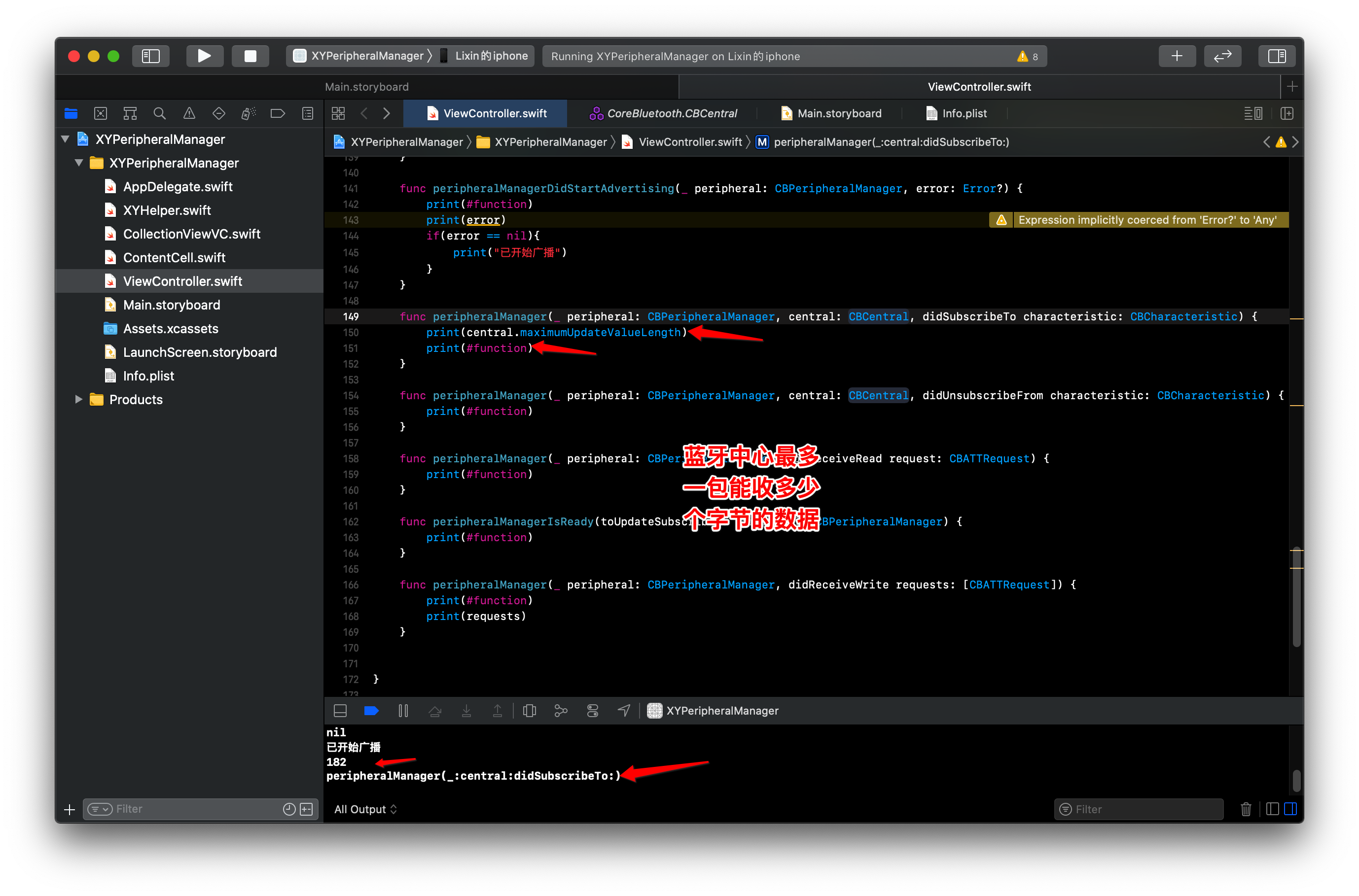

1.2 maximumUpdateValueLength(CBCentral)蓝牙中心最多一包能收多少个字节，苹果APP作为蓝牙中心是182

在这里插入图片描述
亲测：

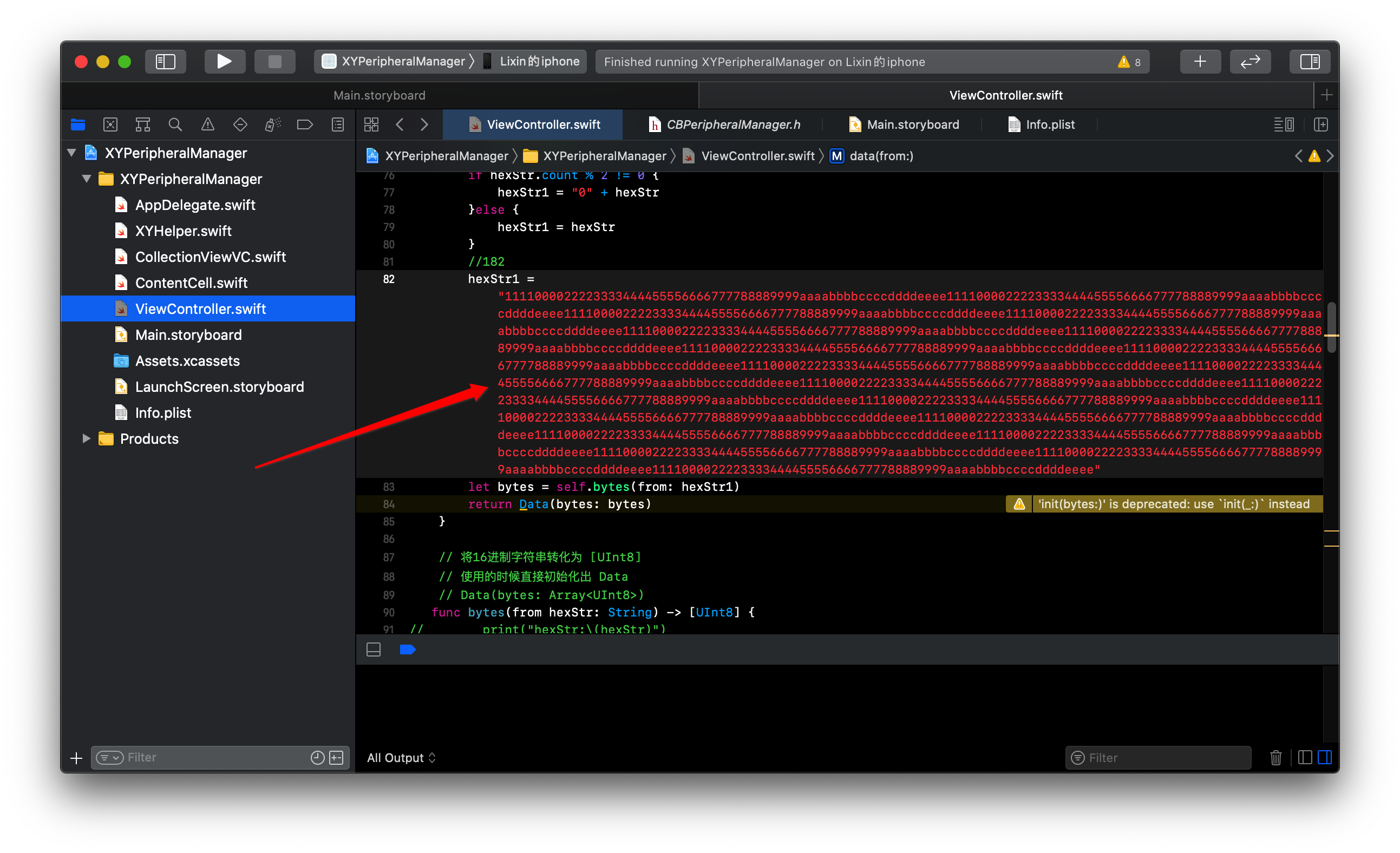

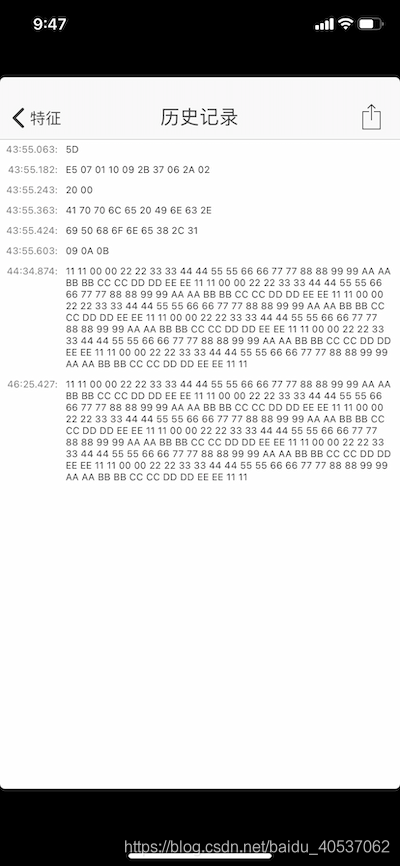

外设发：

在这里插入图片描述

蓝牙中心收：只能收182个，应该是发的时候就被截断了

在这里插入图片描述

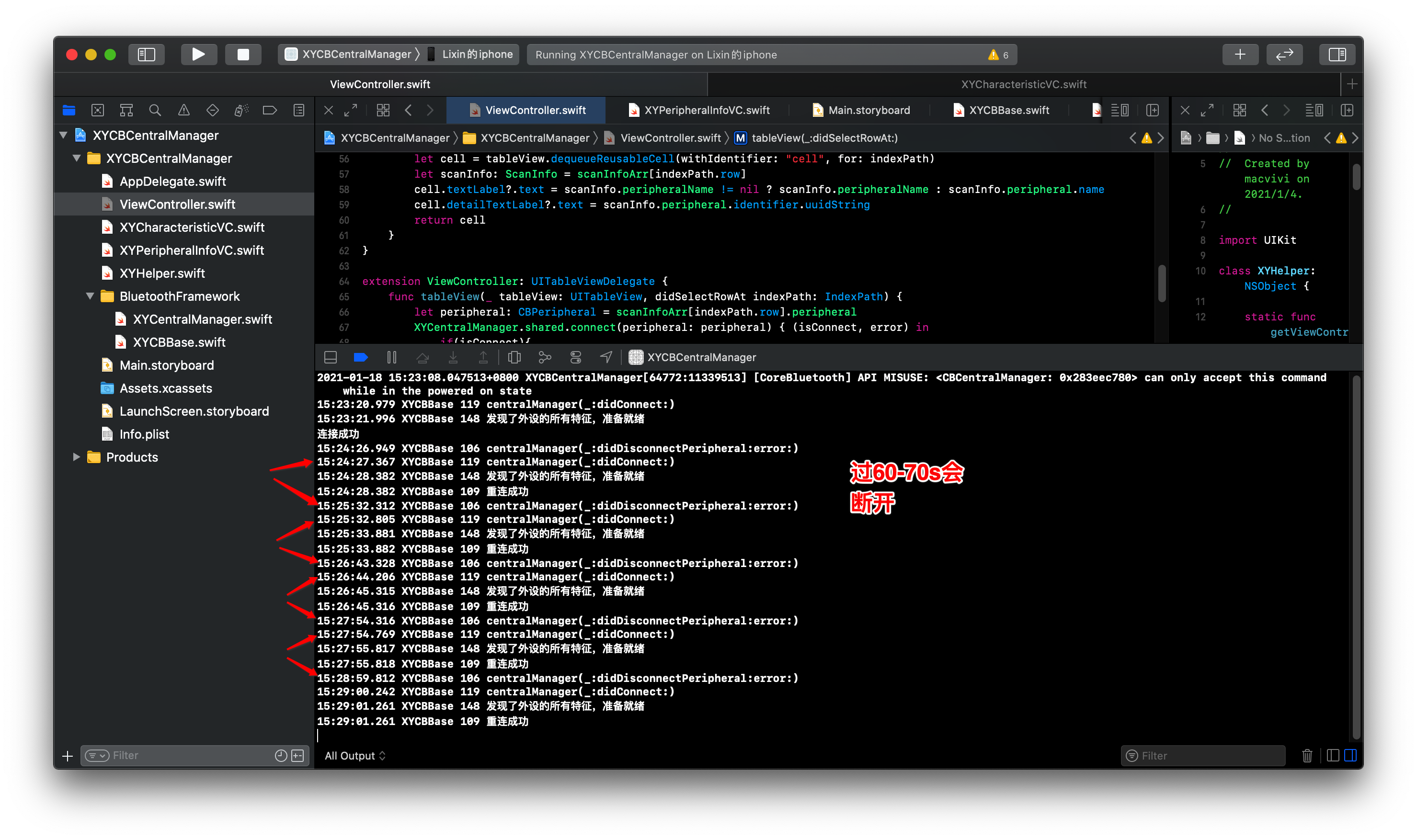

2.iphone手机app作为蓝牙外设，不发数据，60~70s后会自动和蓝牙中心断开,需要发心跳包才不会断开

在这里插入图片描述

3.writeValue.withResponse和writeValue.withoutResponse

3.1 writeValue.withResponse

print(backStr)
printXY("写", obj: self, line: #line)
self.peripheral?.writeValue(data, for: self.characteristic!, type: .withResponse)
func peripheral(_ peripheral: CBPeripheral, didWriteValueFor characteristic: CBCharacteristic, error: Error?) {
print(#function)
print(error)
}

打印（外设那边没有回复）：
23
19:44:49.887 XYCharacteristicVC 29 写
peripheral(_:didWriteValueFor:error:)
Optional(Error Domain=CBATTErrorDomain Code=241 “Unknown ATT error.” UserInfo={NSLocalizedDescription=Unknown ATT error.})
如果外设那边回了success, print(error)的结果为nil
3.2 writeValue.withoutResponse

print(backStr) printXY(self.peripheral?.canSendWriteWithoutResponse, obj: self, line: #line)
printXY("写无回复", obj: self, line: #line)
self.peripheral?.writeValue(data, for: self.characteristic!, type: .withoutResponse)

func peripheralIsReady(toSendWriteWithoutResponse peripheral: CBPeripheral) {
print(peripheral.canSendWriteWithoutResponse)
print(#function)
}

打印：
67
19:45:11.491 XYCharacteristicVC 48 Optional(true)
19:45:11.492 XYCharacteristicVC 49 写无回复
true
peripheralIsReady(toSendWriteWithoutResponse:)
peripheralIsReady(toSendWriteWithoutResponse:)方法始终会被调用

参考：
iOS蓝牙的使用

4.必须执行read和notify的方法，代理方法被调用后，characteristic.value才有数据，否则为nil

read和notify方法：

open func readValue(for characteristic: CBCharacteristic)

open func setNotifyValue(_ enabled: Bool, for characteristic: CBCharacteristic)

CBPeripheralDelegate代理方法：

- (void)peripheral:(CBPeripheral *)peripheral didUpdateValueForCharacteristic:(CBCharacteristic *)characteristic error:(nullable NSError *)error;

5.最多一包可以给外设发（写）多少个字节peripheral.maximumWriteValueLength.

CBPeripheral

open func maximumWriteValueLength(for type: CBCharacteristicWriteType) -> Int

5.1 苹果app作为蓝牙外设 .withResponse: 512, .withoutResponse: 182

当用苹果app作为蓝牙外设时，写可以发512个字节，写无回复可以发182个字节，如下图：

在这里插入图片描述

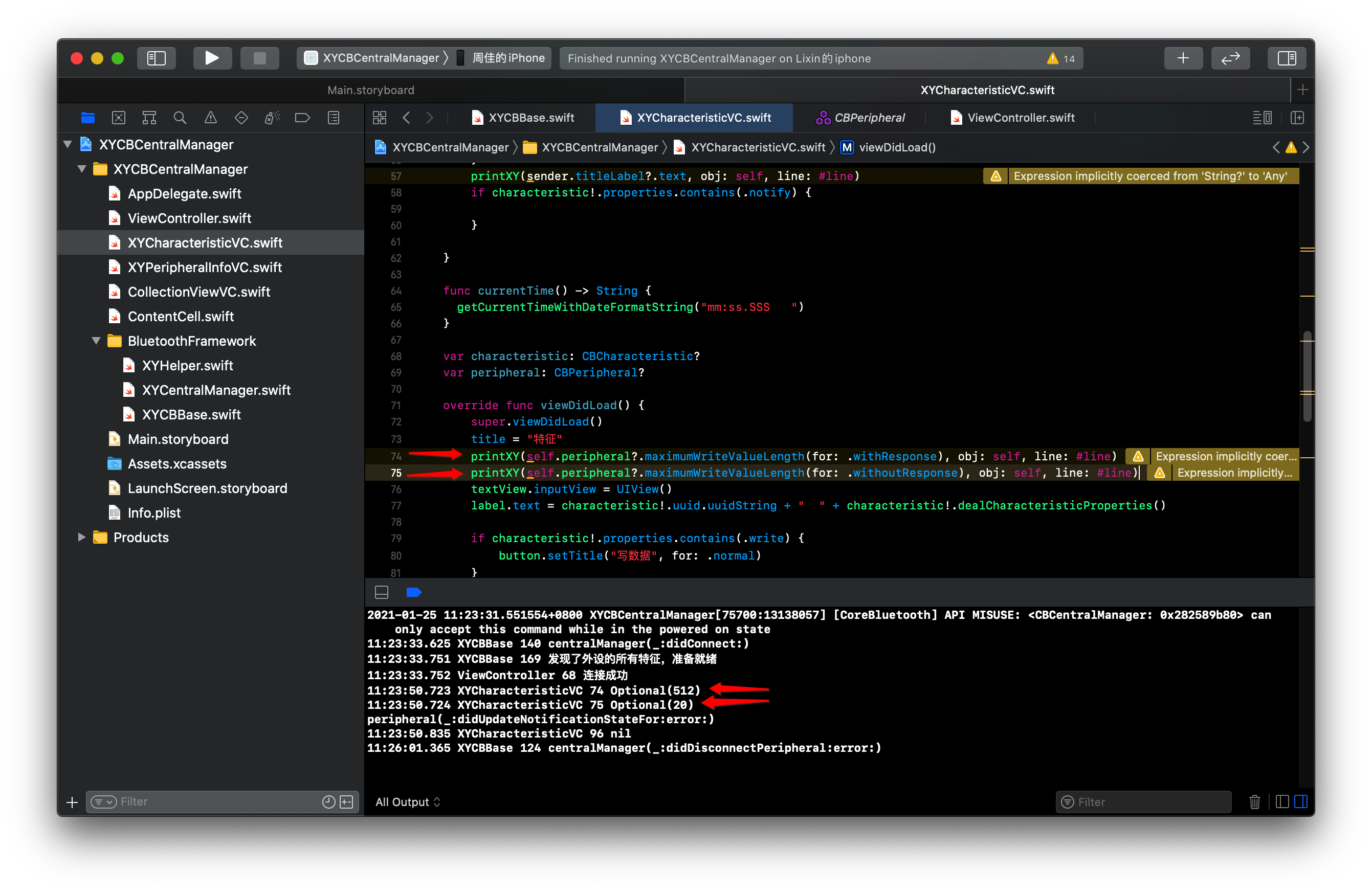

5.2 我这的一个蓝牙串口作为蓝牙外设 .withResponse: 512, .withoutResponse: 20

在这里插入图片描述

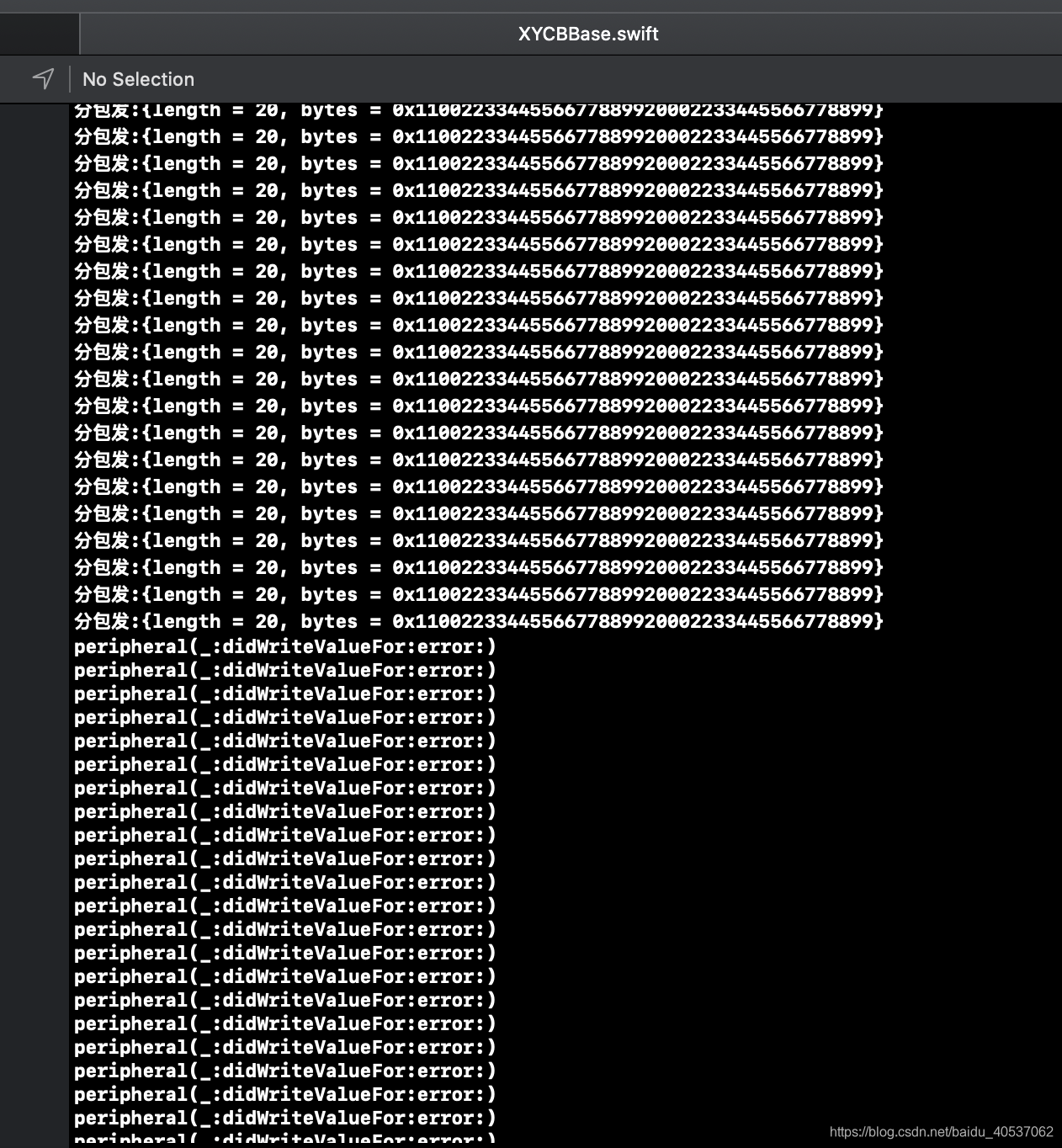

5.2 1 .withResponse分包发大量数据时打印截图如下：

在这里插入图片描述

5.3 maximumWriteValueLength，canSendWriteWithoutResponse，peripheralIsReady

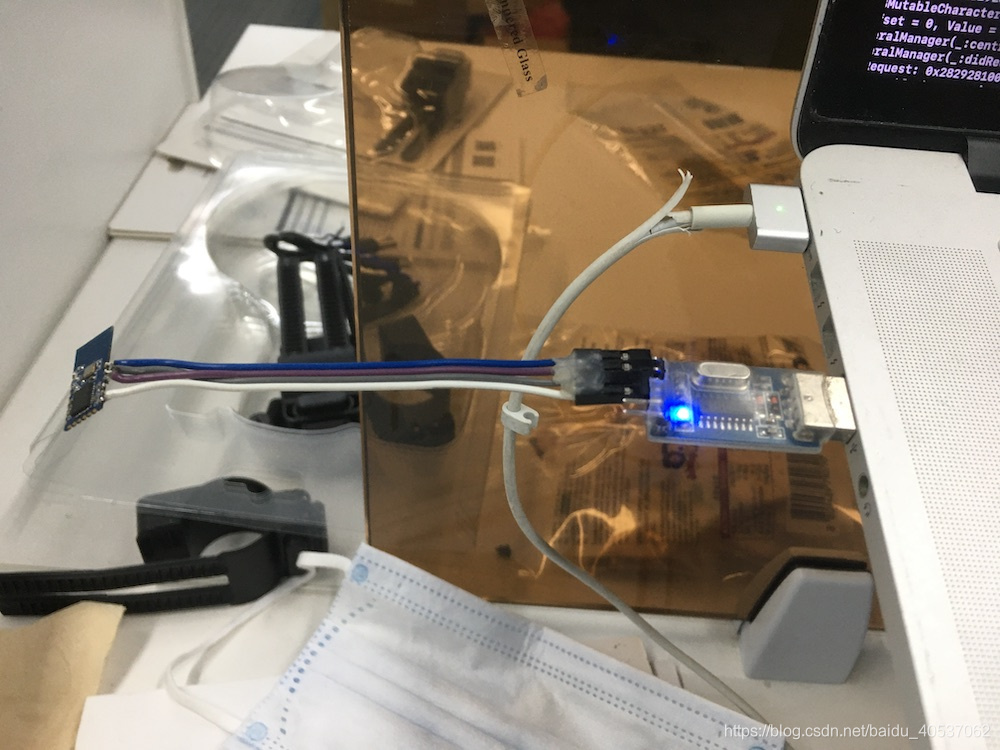

5.3.1 用我这的蓝牙串口meek实测的发现（我的蓝牙串口应该是有点问题）

发现1

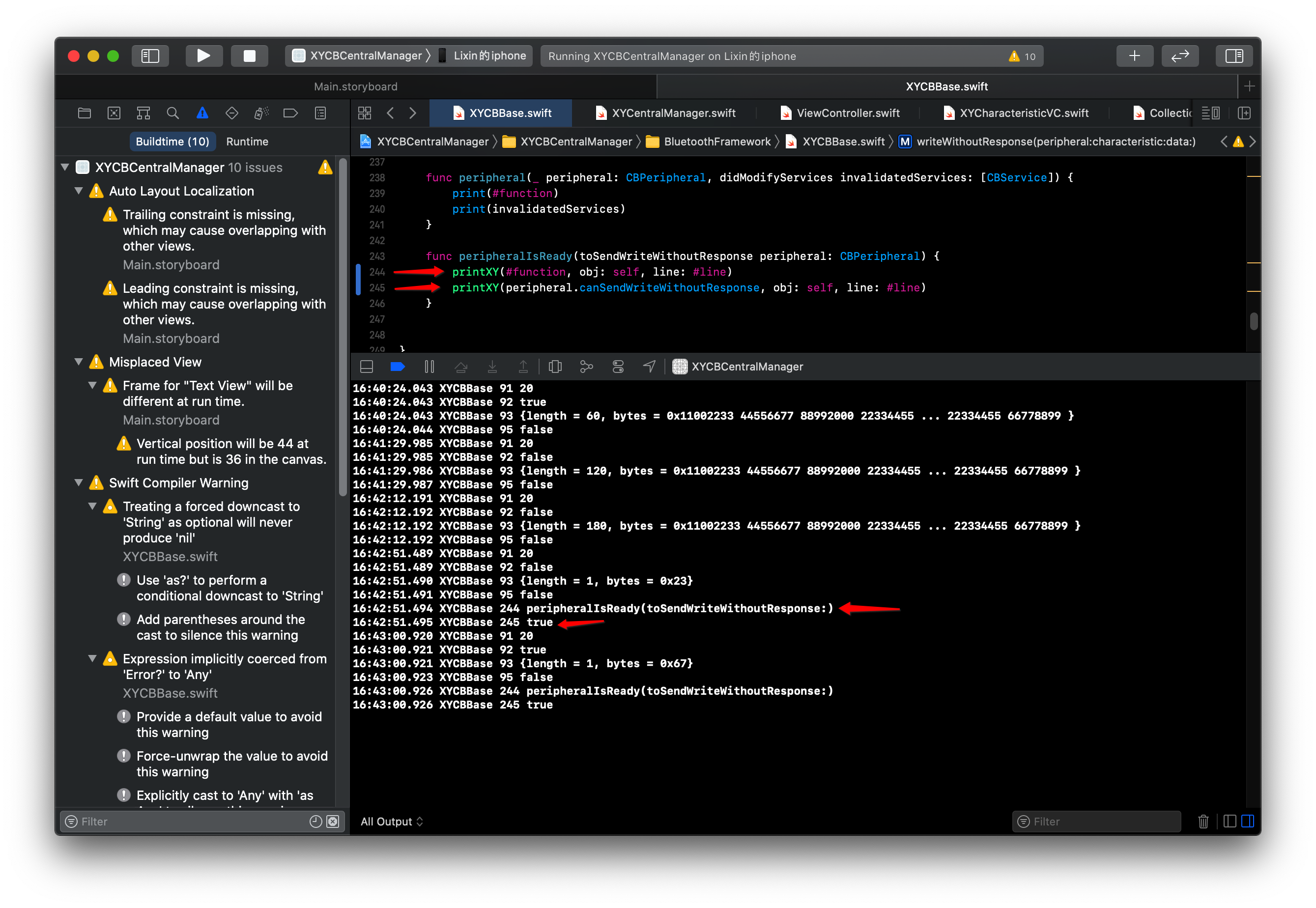

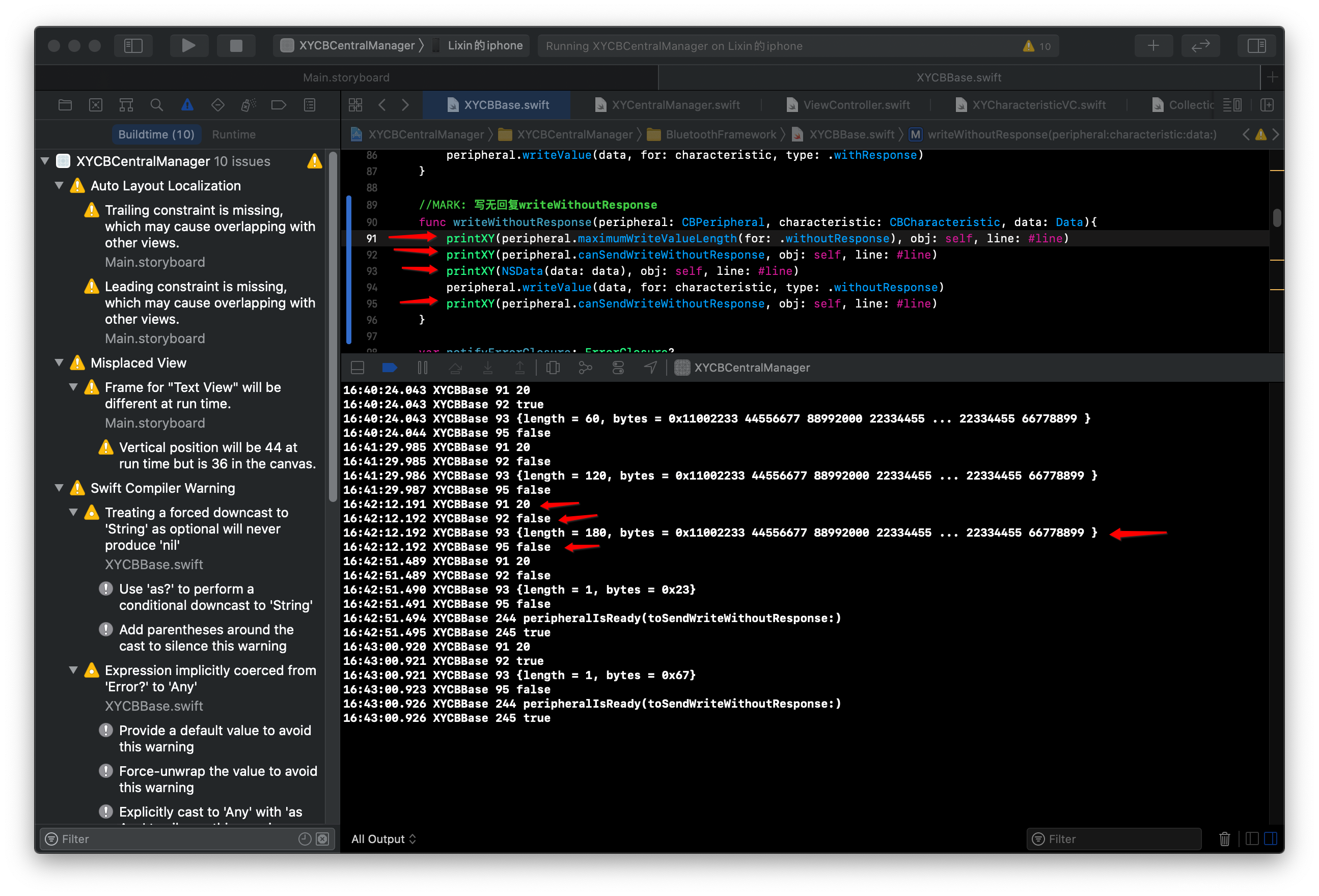

如下图，写无回复前，canSendWriteWithoutResponse的值为true,之后为false,之后peripheralIsReady代理方法被调用canSendWriteWithoutResponse的值又变为true.

如果，写的data的数据长度超过了maximumWriteValueLength：20，则peripheralIsReady代理方法不会被调用。发下一包数据前canSendWriteWithoutResponse的值还是为false. 发一包小于20的数据后会恢复正常

在这里插入图片描述

发现2

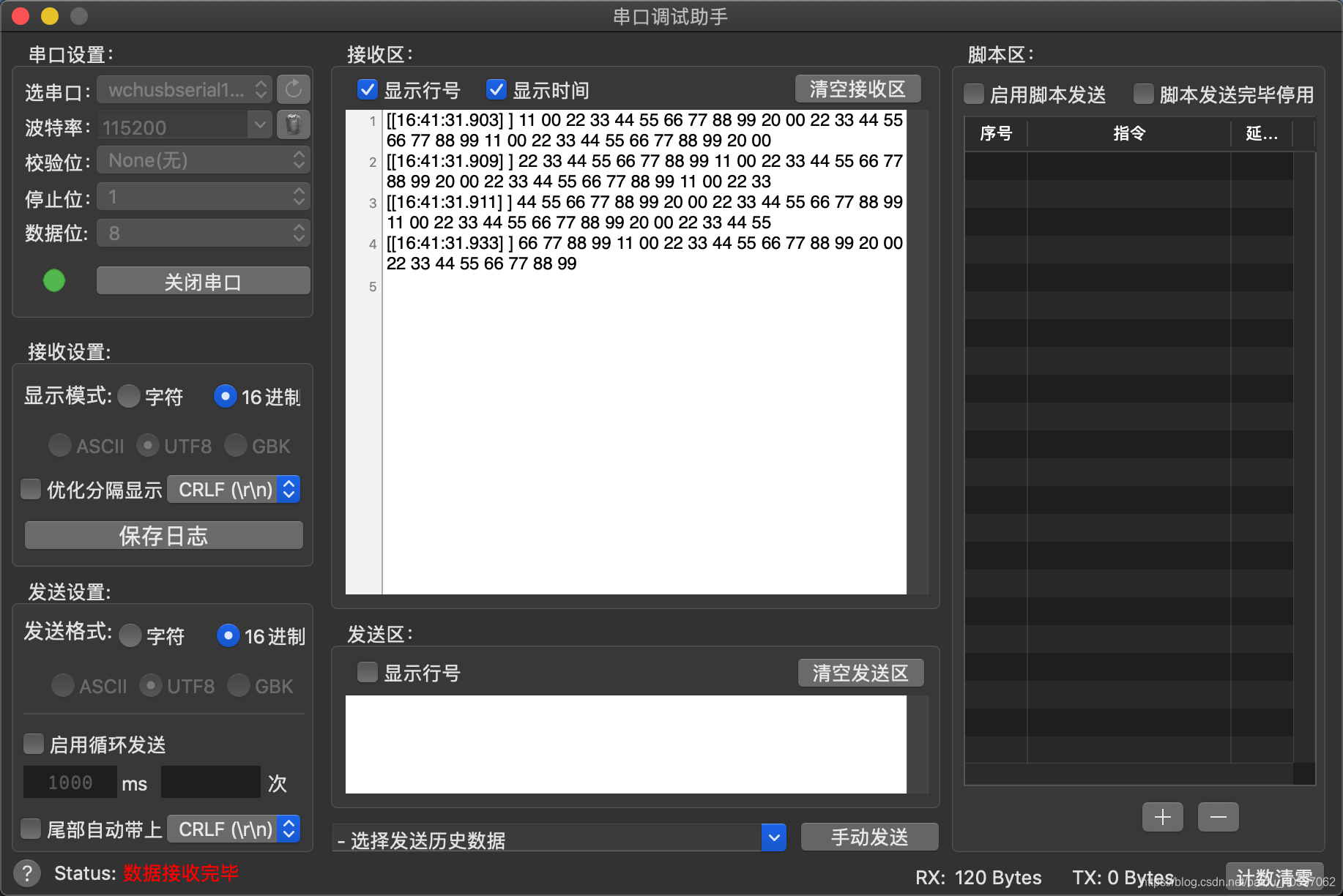

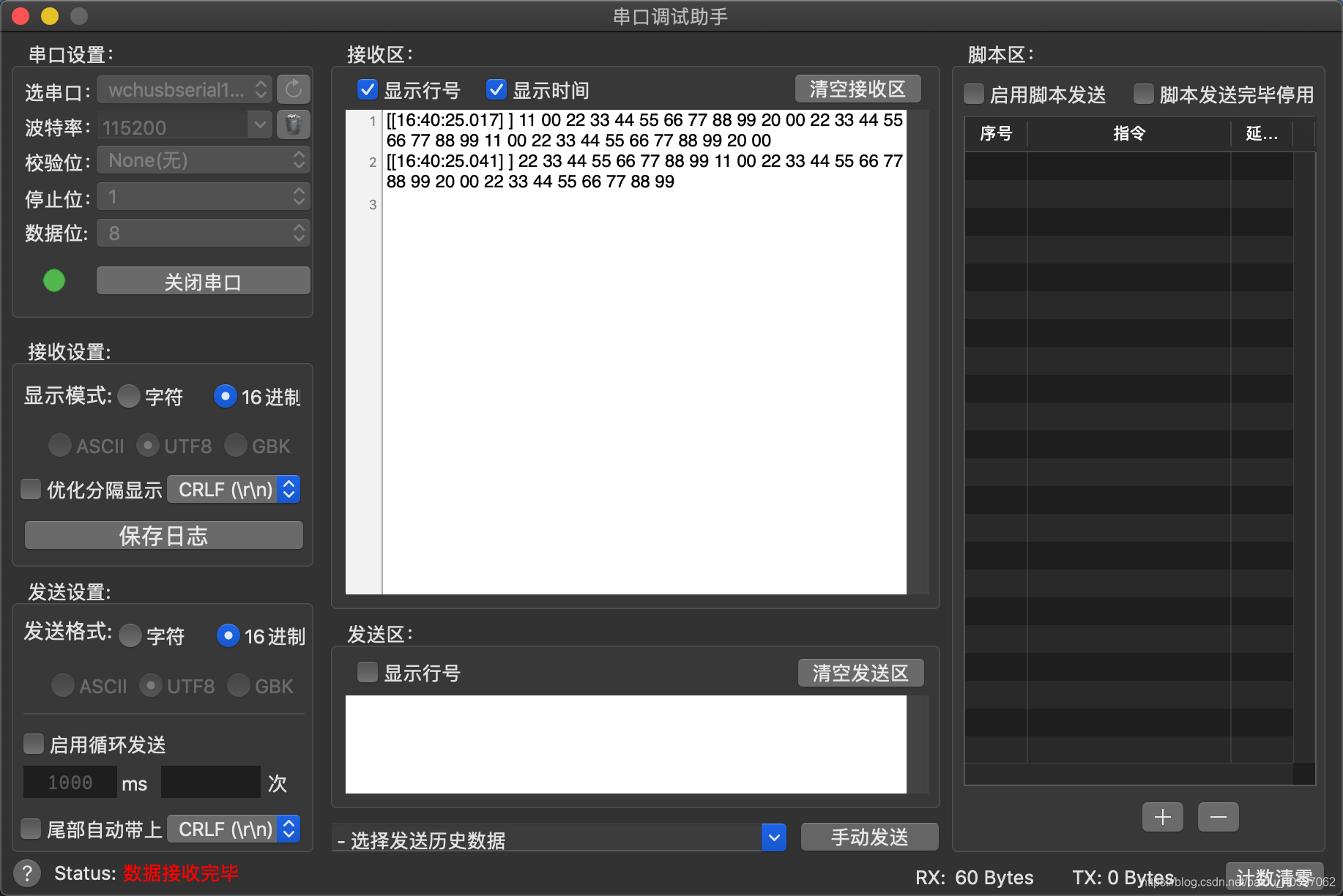

下面两张蓝牙串口收到数据的图，结合5.3.1的两张截图。当发的数据是120时虽然远远超过了maximumWriteValueLength：20，但还是可以收到，而且是分包接收，每包最大长度为32。

当长度为180时，串口这边就收不到了。但再发一包小于20的数据，通讯可以恢复正常：发数据前canSendWriteWithoutResponse的值为true，发完后peripheralIsReady代理方法会被调用。

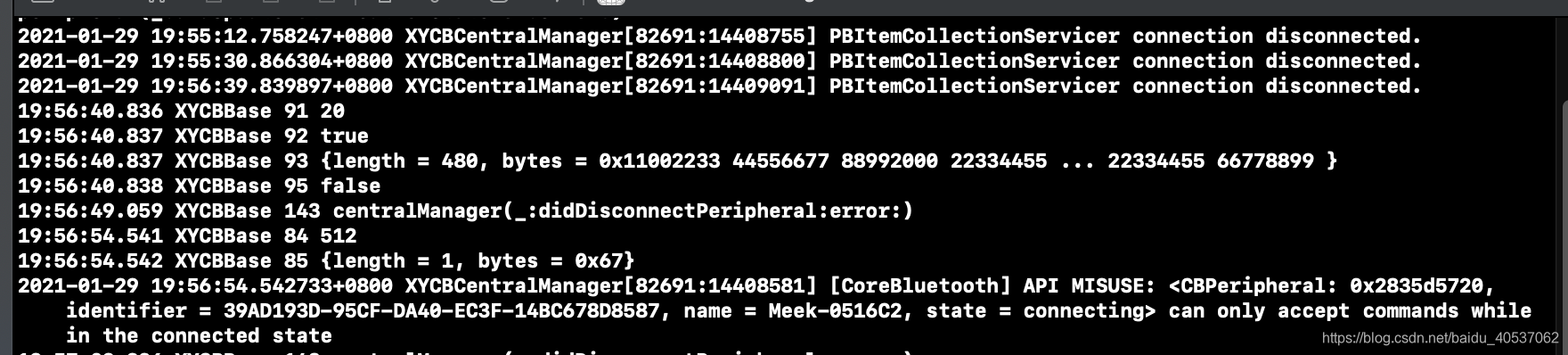

长度为480个的时候，蓝牙串口直接失效。和app断开，而且搜不到了。要拔了重插。如下面的图3

在这里插入图片描述

图1

在这里插入图片描述

图2

在这里插入图片描述

图3

发现3

这个蓝牙串口peripheral.maximumWriteValueLength(for: .withResponse)为512. 但是我一包发480个数据，串口还是直接会挂掉。这应该是蓝牙串口的问题

5.3.2 用写无回复writeWithoutResponse分包发大量数据时，打印结果如下截图

6.从5中得到的启示：.withResponse类似TCP,可靠传输，速度慢，每包写完都有回应，每包传的数据大。.withoutResponse类似UDP,不可靠传输，每包传完没有回应，传输速度快，每包传的数据小

TCP与UDP，gif演示，一看就懂(无比形象)

7. 蓝牙外设特征属性为.read

7.1 给read特征赋一个固定的值

1.permissions只能为.readable. 不能为[.readable, .writable]

//'Characteristics with cached values must be read-only'
let read = CBMutableCharacteristic(type: characteristicReadUUID, properties: .read, value: Data(bytes: [9, 10, 11]), permissions: .readable)

2.赋值后就不能改变，蓝牙中心read时，下面的代理方法不会被调用

func peripheralManager(_ peripheral: CBPeripheralManager, didReceiveRead request: CBATTRequest) {
print(#function)
}

7.2 动态赋值

1.value参数赋值为nil,permissions参数可以赋值为[.readable, .writable]

let read = CBMutableCharacteristic(type: characteristicReadUUID, properties: [.read,.write, value: nil, permissions: [.readable, .writable])
1
2.当蓝牙中心读数据时下面的代理方法会被调用，request.value就是蓝牙中的读到的值

func peripheralManager(_ peripheral: CBPeripheralManager, didReceiveRead request: CBATTRequest) {
print(#function)
print(request)
request.value = Data([2,3,4]) //蓝牙中心read到的值
peripheral.respond(to: request, withResult: .success)
}
