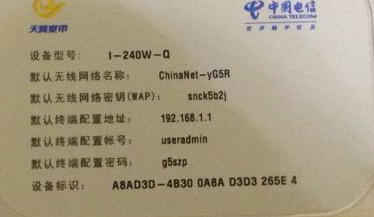

拉网师傅提供的光猫的型号是i-240w-q

研究一下这个光猫的参数：

I-240E-Q

从上海贝尔官网贴出的型号表

http://www.alcatel-sbell.com.cn/Default.aspx?tabid=508&ProductionID=117&language=zh-CN
室内型光终端 I-240G：提供2个POTS语音接口，4个GE数据接口
室内型光终端I-240E-P：提供2个POTS语音接口，4个FE数据接口
室内型光终端I-010G-P：提供1个GE数据接口
室内型光终端I-120G-P：提供1个POTS语音接口，2个GE数据接口
多用户光终端 O-24120G：提供24个POTS语音接口，12个GE数据接口
多用户光终端 O-002400V：提供24个VDSL2接口
多用户光终端O-16160E-A：提供16个POTS语音接口，16个FE数据接口
室外型光终端O-24240E-P：提供24个POTS语音接口，24个FE数据接口
室外型光终端O-00240E-P：24个FE数据接口
室外型多用户光终端O-00160E-P：16个FE数据接口
室外型多用户光终端O-080E：8个FE数据接口
多用户光终端7352 ISAM FTTB：提供24个VDSL2接口
商用型光终端 B-0404-A：提供4个E1接口，4个GE数据接口

来看，型号的具体含义可猜测如下：

I室内型 indoor O 室外型 outdoor

第二位 2 表示POST接口数

第三位 4 表示以太网端口数

第四位 G 千兆以太网 E 百兆以太网 V VDSL2接口

最后一位 P表示GPON 没有这一位的表示SC/APC,单模光纤连接OLT

如果接口数其中有一个是两位其他接口即使是0 也写00

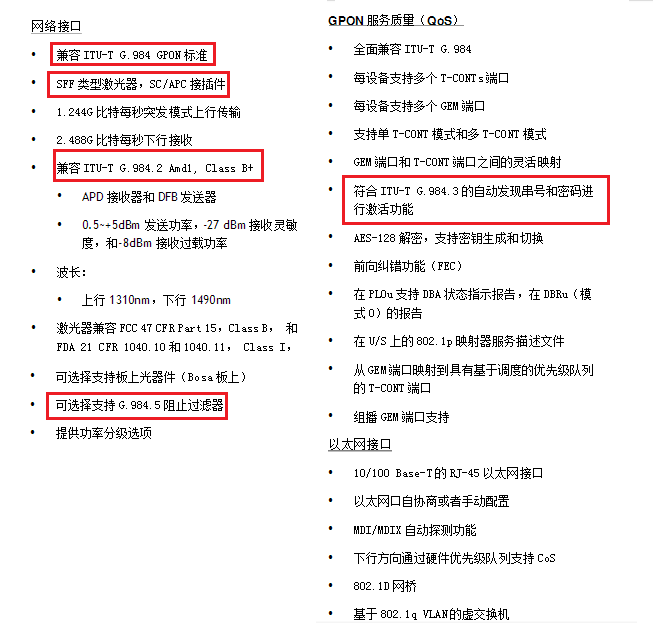

管理方式使用的是

支持OMCI+TR069管理方式

协议：ITU-T G.984

ITU-T G.984.3：自动发现串号和密码进行激活功能

G.984.4：OMCI管理通道

远程管理通过通过5528WAM或者5520AMS实现

另外，这个手册说，

综上，好像可以用I-240E-Q来代替

一些术语：

GE:千兆以太网口。

FE:快速以太网口，一般指百兆。

POTS:语音电话接口。

E1：PCM一次群速率接口，速率是2.048Mbit，我国及欧洲采用。

DSL：数字用户线路,含ADSL，VDSL，HDSL等。

CATV:同轴电缆，目前一般指有限电视接口。

FTTC(Fiber to the Curb) 光纤到路边

FTTB(Fiber to the Building) 光纤到楼

FTTO(Fiber to the Office) 光纤到办公室

FTTH(Fiber to the Home) 光纤到户又称FTTP(fiber to the premise)

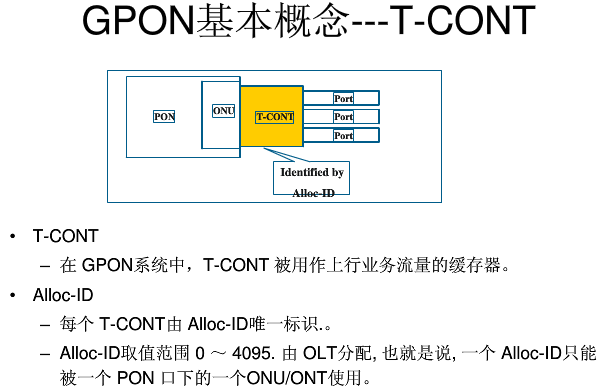

T-CONTs端口

这篇文章很不错http://wenku.baidu.com/link?url=LLPyB5Ebu3TqTmlTXpzkv1dQWSHUgE-AZE28ICW50VXvX3PQKpCqt9Q4r17uG-B1vrn0SG9JbgMR9QXlpumA9ATpatsBV4LvhCaVzusoDGK

http://wenku.baidu.com/view/a18a1cd3b14e852458fb575a.html

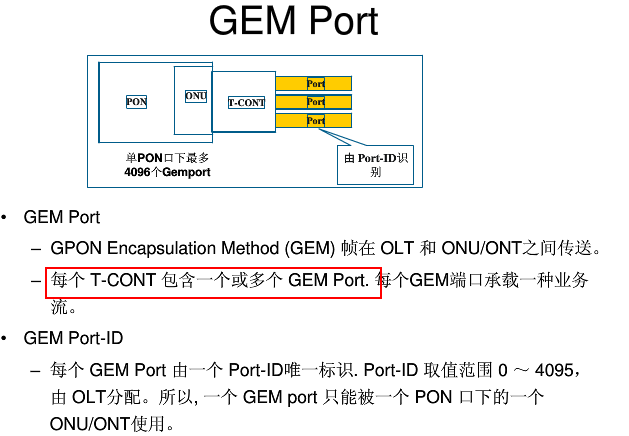

GEM 端口

OLT

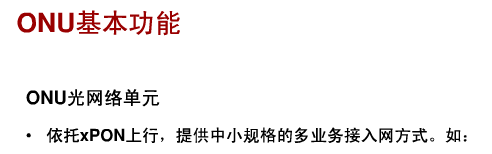

ONU

光纤接口：

http://wenku.baidu.com/link?url=p9ogCEnfbnpFXvAEpJRP-I_pr15IBk8K-fTV4YrmaUX40UPSV0SC2lW8vfEsM64PofyqfIiPD86FCAKCaaQwD3i_eEda7ZTBwb1bkPBc4zK

http://wenku.baidu.com/link?url=RmI16iUszvl-mNiMG0TJGQHsd9-oySBpx-maC9YEOHCSITDS0GDju_KyVwpmq2Y1wQm0qeS3hEDT-AEXy9O9lJniwrXkjbNNDTcTOY1Tus3

APC 呈8度角并做微球面研磨抛光

对于10Base-F连接来说，连接器通常是ST类型的，

ST连接器的芯外露，

头插入后旋转半周有一卡口固定，缺点是容易折断；卡接式圆型

对于100Base-FX来说，连接器大部分情况下为SC类型的。

SC连接器的芯在接头里面。

这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

连接头直接插拔，使用很方便，缺点是容易掉出来；接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头

LC型连接器是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。

接头与SC接头形状相似，较SC接头小一些.型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）

这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‵C）。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的。

连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)

MTRJ、ST、MU等，具体的外观参见下图

LOID

OLT认证

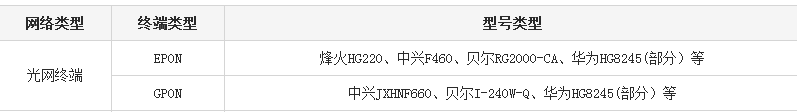

网店老板提供的型号列表

烽火 HG260 GPON 带Wifi 九成五新广东版 190元

贝尔 I-240W-Q GPON 带Wifi 九成五新广东版 190元

华为 HG8245 GPON 带Wifi 九成五新广东版 230元

华为 HG8245C GPON 带Wifi 九成五新广东版 220元

贝尔 I-120E-Q GPON 全新广东版 265元

烽火 HG260G GPON 带Wifi 全新广东版 285元

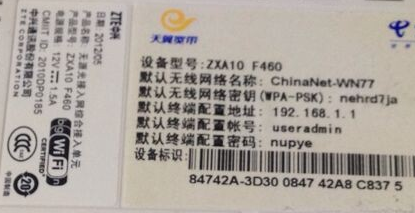

中兴F620 F612
