本篇博文最后修改时间：2017年06月02日，09:21。

一、简介

本文以SimpleBLECentral工程为例，介绍CC2640作为主机时是如何获取从机char4通道的notify数据。

二、实验平台

协议栈版本：ble_cc26xx_2_01_00_44423

编译软件：IAR Embedded Workbench for ARM Version 7.40

硬件平台：两台CC26xxDK开发板

仿真器：XDS100V3（香瓜）

博主：甜甜的大香瓜

声明：喝水不忘挖井人，转载请注明出处。

原文地址：http://blog.csdn.NET/feilusia

联系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

香瓜BLE之Android群：541462902

香瓜单片机之STM8/STM32群：164311667

香瓜单片机之Linux群：512598061
香瓜单片机之职场交流群：450154342

甜甜的大香瓜的小店（淘宝店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、实验前提

1、在进行本文步骤前，请先阅读以下博文：

1）《CC2541之主机端获取notify数据》：http://blog.csdn.net/feilusia/article/details/50680035

2、在进行本文步骤前，请先实现以下博文：

暂无

五、实验步骤

1、添加宏定义（SimpleBLECentral.c中）

//GUA
#define GATT_CLIENT_CFG_NOTIFY                  0x0001 //打开notify开关的数值
#define GATT_CLIENT_CFG_INDICATE                0x0002 //打开indicate开关的数值

#define GUA_CHAR4_Hdl                           0x2E //char4的句柄
#define GUA_CHAR4_CCC_Hdl                       0x2F //char4的CCC的句柄
//GUA

这里把char4的句柄写死了，实际上应该要通过获取的方式获得，香瓜此处偷懒。

2、修改UP按键部分代码（SimpleBLECentral.c的SimpleBLECentral_handleKeys函数中）

  if (keys & KEY_UP)
  {
    // Start or stop discovery
    if (state != BLE_STATE_CONNECTED)
    {
      if (!scanningStarted)
      {
        scanningStarted = TRUE;
        scanRes = 0;

        LCD_WRITE_STRING("Discovering...", LCD_PAGE2);
        LCD_WRITE_STRING("", LCD_PAGE3);
        LCD_WRITE_STRING("", LCD_PAGE4);

        GAPCentralRole_StartDiscovery(DEFAULT_DISCOVERY_MODE,
                                      DEFAULT_DISCOVERY_ACTIVE_SCAN,
                                      DEFAULT_DISCOVERY_WHITE_LIST);
      }
      else
      {
        GAPCentralRole_CancelDiscovery();
      }
    }
    else if (state == BLE_STATE_CONNECTED &&
             charHdl != 0                 &&
             procedureInProgress == FALSE)
    {
	 	attWriteReq_t writeReq;

	    writeReq.pValue = GATT_bm_alloc(connHandle, ATT_WRITE_REQ, 2, NULL);
	    if (writeReq.pValue != NULL)
	    {
	      writeReq.len = 2;
	      writeReq.pValue[0] = LO_UINT16(GATT_CLIENT_CFG_NOTIFY);
	      writeReq.pValue[1] = HI_UINT16(GATT_CLIENT_CFG_NOTIFY);
	      writeReq.sig = 0;
	      writeReq.cmd = 0;

	      writeReq.handle = GUA_CHAR4_CCC_Hdl;

	      // Send the read request
	      if (GATT_WriteCharValue(connHandle, &writeReq,selfEntity) != SUCCESS)
	      {
	        GATT_bm_free((gattMsg_t *)&writeReq, ATT_WRITE_REQ);
	      }
	    }
    /*
      uint8_t status;


      // Do a read or write as long as no other read or write is in progress
      if (doWrite)
      {
        // Do a write
        attWriteReq_t req;

        req.pValue = GATT_bm_alloc(connHandle, ATT_WRITE_REQ, 1, NULL);
        if ( req.pValue != NULL )
        {
          req.handle = charHdl;
          req.len = 1;
          req.pValue[0] = charVal;
          req.sig = 0;
          req.cmd = 0;

          status = GATT_WriteCharValue(connHandle, &req, selfEntity);
          if ( status != SUCCESS )
          {
            GATT_bm_free((gattMsg_t *)&req, ATT_WRITE_REQ);
          }
        }
        else
        {
          status = bleMemAllocError;
        }
      }
      else
      {
        // Do a read
        attReadReq_t req;

        req.handle = charHdl;
        status = GATT_ReadCharValue(connHandle, &req, selfEntity);
      }

      if (status == SUCCESS)
      {
        procedureInProgress = TRUE;
        doWrite = !doWrite;
      }
	  */
    }

    return;
  }

3、添加接收通知数据的处理部分代码（SimpleBLECentral.c的simpleBLECentralProcessGATTMsg函数末尾）

	//香瓜
	else if ( ( pMsg->method == ATT_HANDLE_VALUE_NOTI ) )   //通知
	{
	  if( pMsg->msg.handleValueNoti.handle == GUA_CHAR4_Hdl)     //CHAR6的通知  串口打印
	  {
	      char str[32] = {0};
	      memcpy(str, pMsg->msg.handleValueNoti.pValue, pMsg->msg.handleValueNoti.len );
	  }
	}
	//香瓜

注：香瓜在这里直接用2541的处理代码，没有验证过，如果有编译错误，跟香瓜联系。

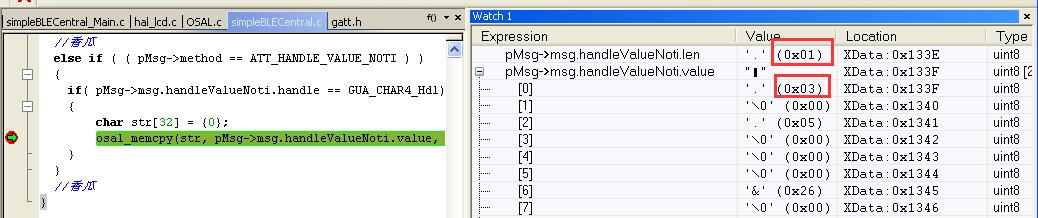

六、实验结果

在连接状态时，按UP键会打开char4的notify开关。在5S内会接收到来自从机的1个字节数据（0x03）。
