I2C 类问题

1、 I2C 速度被修改

1.1 调试方法

$\qquad$ 用逻辑分析仪监视从工作正常到出现问题整个过程中的 I2C 波形。

1.2 问题现象

（1）I2C 速度在使用过程中突然会降低到原来的 1/100；
（2）Android 上层表现为报点率突然降低，并严重丢点。

1.3 分析解决

$\qquad$ 该问题是由瑞星微时钟控驱动中对分频比的一个 bug 造成的，解决办法是每次 I2C 访问先都需要对 I2C 速度进行设置，以保证该次 I2C 访问速度的正确，设置方法参考以下代码（该参考代码以 I2C 读函数为例，I2C 写函数以此类推）：

s32 gtp_i2c_read(struct i2c_client *client,u8 *buf,s32 len)
{
	struct i2c_msg msgs[2];
	s32 ret=-1;
	s32 retries = 0;

	GTP_DEBUG_FUNC();

	msgs[0].flags = !I2C_M_RD;
	msgs[0].addr = client->addr;
	msgs[0].len = GTP_ADDR_LENGTH;
	msgs[0].buf = &buf[0];
	msgs[0].scl_rate = 300*1000;
	msgs[1].flags = I2C_M_RD;
	msgs[1].addr = client->addr;
	msgs[1].len = len - GTP_ADDR_LENGTH;
	msgs[1].buf = &buf[GTP_ADDR_LENGTH];
	msgs[1].scl_rate = 300*1000;

	while(retries < 5)
	{
		ret = i2c_transfer(client->adapter, msgs, 2);
		if(ret == 2)break;
		retries++;
	}
	return ret;
}

2、干扰总线上其他设备初始化

2.1 调试方法

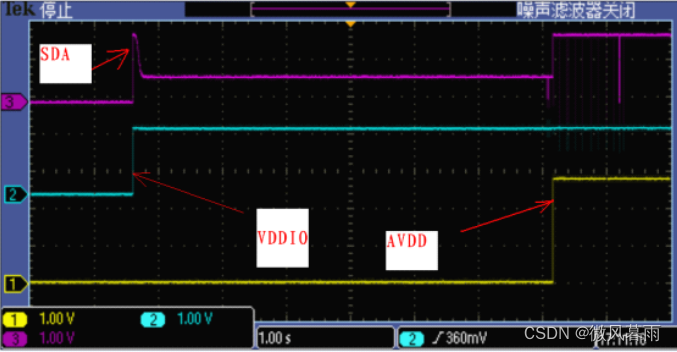

$\qquad$ 用示波器或逻辑分析仪观察 SCL，SDA，AVDD，VDDIO 的对应时序图，会发现在上电时序出现类似下图中的波形，可以看出，在 VDDIO 上电后，AVDD 上电之前，SDA 由于倒灌电流的原因，会被拉到 0.7V 左右，持续时间一般为秒级，主控如果在这段时间内通过 I2C对总线上的其他设备进行初始化，则会初始化失败。
Alt

图1

2.2 问题现象

$\qquad$ 连接 TP 开机上电，则总线上的其他设备（如光感，G-sensor 等）无法正常工作，拔掉 TP后再开机上电，则无此问题。

2.3 分析解决

$\qquad$ 此问题是由于主控 I2C 上电先于 VDD 上电，导致通过 SCL，SDA 倒灌电流到芯片，是 SCL，SDA 被钳位到 0.7V 左右，相当于把 I2C 总线拉死，解决办法是在驱动中将 TP 的上电提前到同条总线上所有其他设备之前，以 MT6577 芯片为例，修改方法是在 kernel 中找到板级设置的 mt6577_devs.c 文件，按以下方法修改代码：

//将以下红色代码提前到该总线其他设备初始化代码之前
__init int mt6577_board_init(void)
{

……
#if defined(CONFIG_MTK_TOUCHPANEL)
	retval = platform_device_register(&mtk_tpd_dev);

	if (retval != 0)
	{
		return retval;
		}

	#endif
	……
}

中断类问题

1、中断 GPIO 申请失败

1.1 调试方法

（1）查看 Log 信息，看是否有抛出 GPIO request failed 类似的错误信息；
（2）非 MTK 平台，在中断处理函数中加入打印信息，看无触摸时是否依然定时执行该函数；

1.2 问题现象

$\qquad$ 如果中断申请失败，进入 polling 模式，则从 Android 上层看来报点率非常慢，而且容易丢点，如果程序中没有做容错的 polling 功能，则会出现驱动对 INT PIN 波形无响应，即 TP无动作的情况。

1.3 分析解决

$\qquad$ 出现该问题，一般为 kernel 中其他驱动先于该 TP 的驱动将 GPIO 资源申请了，导致驱动中再次申请时失败，解决办法是在申请 GPIO 之前先将该 GPIO 释放一次，参考以下代码：

//free gpio
gpio_free(GTP_INT_PORT);
ret = gpio_request(GTP_INT_PORT, "GTP_INT_PORT");
……

2、TOUCH 无中断

2.1 调试方法

（1）先用万用表排除 INT PIN 没有跟 VDD 或者是 GND 短路；
（2）确认主控下发的配置是否正确，可以先固化一组配置来排除该疑问；（3）如果测得 INT PIN 一直为低电平，检查主控 INT PIN 的状态是否已经设置为输入模式；

2.2 问题现象

$\qquad$ TOUCH TP 时在 INT PIN 上无中断波形输出，TP 无动作。

2.3 分析解决

（1）这种问题先确认配置，COF 直接用工具固化，COB 可以在驱动中发下配置后再延时读出来比较，看是否一致，最后可以用导电布测量屏体脉冲的方式来确认配置是否生效；
（2）确认配置无误以后，还要确认 AVDD 供电电压与调配置时所用的一致，以免由于灵敏度不够，导致无中断输出；
（3）如果 INT PIN 还一直为低，可以考虑将主控和芯片的 INT PIN 断开，来确定是否为驱动输出低所致。

3、无 TOUCH 不停输出中断

调试方法

示波器测量 INT PIN 输出波形，观察输出波形的特征。

问题现象

以下以 GT818X 系列为例，说明几种 INT 脉冲的特征：
（1）如果 INT PIN 输出如下高低脉宽相同的脉冲，则可能是芯片没有收到配置，在不停向主控请求配置
在这里插入图片描述

图2

（2）如果 INT PIN 输出如下电平，配置为上升沿时，大部分时间为高，过 14ms（正常模式）或 46ms（低功耗模式）左右拉低 100us；配置为下降沿时，大部分时间为低，过 14ms（正常模式）或 46ms（低功耗模式）左右打高 100us，则可能是芯片有产生松键没有被读走，在不停通知主控来读
在这里插入图片描述

图3

（3）如果 INT PIN 输出如下波形，低 4ms~10ms 左右，其他大部分为高，或者相反，则可能是 TP 配置不对或者受到干扰而导致冒点
在这里插入图片描述

图4

（4）GT819/8105/8110 的一个特例，当该系列芯片配置成上升沿触发时，会出现如下图示的波形，每 10s 钟被拉低几毫秒，这是因为每过 10s，芯片会自动从 Green Mode 醒来进行基准学习的判断，判断过程中将 INT PIN 初始化为低电平，该波形不会影响正常使用，但是为了消除客户的顾虑，建议将该系列芯片配置成下降沿触发方式
在这里插入图片描述
