一、看型号识硬盘——希捷篇

希捷官方网站：http://www.seagate.com.cn

保修期查询：http://support.seagate.com/customer/warranty_validation_cn.jsp

进入网页后要求最终用户输入第二项序列号(S/N)和第三项硬盘型号(Model Number)或部件号(P/N)。输入之后点击提交，就会显示该硬盘的保修状态和失效日期并且还能显示是由希捷硬盘在中国的哪家授权代理销售的

希捷在1999年1月1日以后生产的硬盘，编号方式如下：

ST 3 320 620 AS

ST－X－XXXX－X-XX－XX

1 2 3 4 5 6

1.ST代表厂商简称，即Seagate的缩写。
2.由一个数字组成，代表硬盘的外形尺寸：
    1 -代表3.5英寸全高硬盘，厚度：41mm
    3 -代表3.5英寸半高硬盘，厚度：25mm
    4 -代表现在已被淘汰的5.25英寸硬盘。厚度：82mm
    5 -代表3.5英寸硬盘，厚度：19mm
    9 -代表2.5英寸半高硬盘
3.代表硬盘的标准容量，当前单位为GB，
4.这一位指的是硬盘的缓存数，7200.11硬盘中这个3表示32M 6表示16M 8表示8M，不过其他系列中，也有用2的次方数来表示缓存大小的，例如3就是2的三次方8M，4表示16M，5表示32M，7200.12系列的ST3500418AS则是这种表示方法，缓存为16M
5. 两个数字（少数情况为3位），通常第一个数字代表是硬盘盘片的数量。而第二个数字（或者后两位）则是保留数字
6.由一至三位字母组成，它代表硬盘支持的接口类型
    A -代表：UltraATA，即普通IDE/EIDE接口
    AV –代表：企业级PATA
    AS -代表：SerialATA，即 SATA 硬盘接口，NS也表示SATA
    SV –代表：企业级SATA
    AG -代表：笔记本电脑专用的ATA的接口
    SS –代表：SAS接口，例：ST31000640SS SAS 3Gb/s 1 TB
    N -代表：50针Ultra SCSI的接口，其数据传输率为20MB/s
    W -代表：68针Ultra SCSI接口，其数据传输率为40MB/s
    WC -代表：80针Ultra SCSI的接口
    FC -代表：光纤接口
    WD -代表：68针Ultra Wide SCSI的接口
    LW -代表：68针Ultra-2 SCSI（LVD）的接口
    LC -代表：80针Ultra-2 SCSI（LVD）的接口

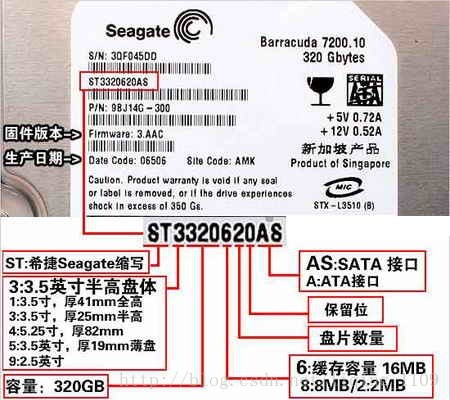

示例：

二、看型号识硬盘——日立篇

日立官方网站：http://www.hitachigst.com

保修期查询：http://www.hgst.com/hdd/support/ibmredirect.html

网页打开后点击＂Warranty check＂，进入＂Quick warranty check＂页面，在＂Serial numbers＂处输入硬盘标签上的S/N号码，点击＂Check＂就可以得到该硬盘保修期满日期(Expiration Date)、销售区域(Sold to GEO)

日立在合并IBM硬盘事业部后，硬盘的命名一度很混乱，现市面上的硬盘是以H打头，以前以IC打头的表示IBM的硬盘，如IC35L036UWD210（IC=IBM Corporation），现就H打头的简要说明

H U S154545 V L F40 0

H－X－X-XX-XX-XX－X-X-XX-X－X

1 2 3 4 5 6 7 8 9 10 11

1.H表示Hitachi（日立）

2.表示硬盘系列

U = Ultrastar系列

D= Deskstar

T= 移动硬盘

C = CinemaStar

E = Endurastar

3.表示硬盘转速

15= 15000 RPM

10= 10000 RPM

72= 7200 RPM

54= 5400 RPM

42= 4200 RPM

4.表示硬盘型号

S= 标准（C 代表小型）

E= 代表可用性增强

C= 代表小型

5.表示本系列硬盘的最大容量

6.表示本型号硬盘的容量，单位有GB或者10GB，例如＂80＂就表示80GB，＂25＂就表示250GB

7.第几代编码

8.硬盘Z轴高度

L= 25.8mm

9= 9.5mm

S= 14.8mm

9.表示硬盘接口类型

F4= FCAL 4Gb/s 光纤硬盘

S3= SAS 3Gb/s

S6= SAS 6Gb/s

A3= SATA 3Gb/s

SA= SATA 1.5Gb/s

AT= ATA 接口

38= Ultra 320

10.表示缓存数或者保留

11.一般作为保留使用

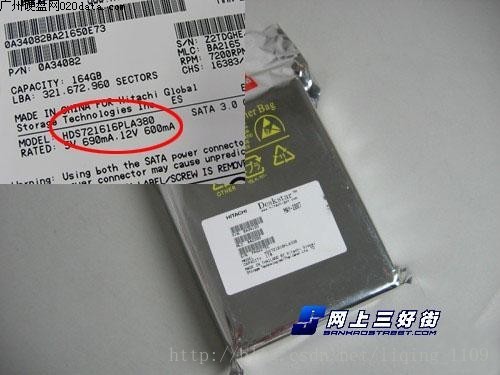

示例：

Ultrastar 型号中各字母的意义

HUS154545VLF400 = 450GB, FCAL 4Gb/s

H = Hitachi（日立）

U = Ultrastar系列

S = 标准（C 代表小型）

15 = 15,000 RPM

45 = 总容量 —450GB

45 = 本型号的容量，45=450GB

V = 代次代码

L = 25.8mm z 轴高度

F4 = 接口，F4 =FCAL 4Gb/s (S3 = SAS 3Gb/s)

0 = 保留

Deskstar 型号中各字母意义

HDE721050SLA330 = 500GB，32MB缓存

H = Hitachi（日立）

D = Deskstar

E = E 代表可用性增强（S =标准）

72 = 7200 RPM

10 = 总容量 —1TB

50 = 型号容量50=500GB

(10 = 1TB, 75 = 750GB)

S= 世代码

L = 26.1mm z 轴高度

A3= 接口SATA3Gb/s

3 = 32MB缓存

0= 保留

Hitachi Mobile 笔记本硬盘型号中各字母的意义

HTS543232L9A300 = 320GB, SATA 3Gb/s

H = Hitachi（日立）

T = 移动硬盘

S = 标准（E 代表可用性增强）

54 = 5400 RPM 72 = 7200 RPM

32 = 总容量—320GB

32 = 本型号容量，32= 320GB

（25 = 250GB，16 =160GB,

12 = 120GB，80= 80GB）

L = 世代码

9 = 9.5mm Z 轴高度

A3 = 接口，SATA3Gb/s (SA = 1.5Gb/s)

0 = 预留

0 = 特征码，0 = 无 (1 = BDE)

三、看型号识硬盘——西部数据篇

西数官方网址：http://www.wdc.com/cn/

保修期查询：http://websupport.wdc.com/websupport/clearexp_scripts/cn/warrantystart.asp

进入该网页后在＂国家和地区＂中选择中国，然后在＂序列号列表＂处输入硬盘12位的序列号，每次最多可查询150个硬盘，然后点击＂查看保修＂就会显示出该硬盘的型号、保修状态、到期日等信息了

西部数据现在只做IDE硬盘，不做SCSI和2.5英寸的笔记本电脑硬盘，编号方式显得简洁明了，由12个数字或者字母所组成。在12个编号中，前6个编号为主编号，后面的6个编号为附加编号。其桌面市场的主打系列鱼子酱的标注方式为＂厂商代号+容量+转速，缓存+接口类型＂

WD 2001 FA S S

WD-XXXX-XX-X-X

1 2 3 4 5

1.WD是＂WesternDigital＂的简称，表示其为西部数据公司的产品

2.四个＂X＂表示为硬盘容量，通常由3到4位数字组成，单位为100MB，如4位的＂1200＂代表120GB，但也有例外，如WD2001FASS是2TB硬盘

3.表示硬盘采用的技术、转速

AA– 表示采用垂直记录技术

4.磁盘缓存

K和Y = 采用了16MB缓存，但“K”同时又代表高性能桌面硬盘，“Y”代表企业级硬盘

J = 采用了8MB缓存

5.表示接口的类型

A = Ultra ATA66接口

B= Ultra ATA100接口

D= SATA 150接口

S= SATA 300接口

G= SAS 6 Gb/s 接口

F= SAS 3 Gb/s 接口

T= 2.5英寸、SATA 3Gb/s接口

E= 2.5英寸、ATA 100接口

桌面产品现在分为黑盘、蓝盘和绿盘系列

黑盘-AALS 高性能磁盘，32MB缓存

蓝盘-AAKS/AAJS 性价比高、便宜，KS是16MB，JS是8MB缓存

绿盘-AACS/AADS 节能、低噪音、低功耗磁盘，DS是32MB，CS是16MB缓存

示例：

型号

接口

传输率

RPM

容量

高速缓存

WD3000BKFG

SAS

6 GB/秒

10,000

300 GB

16 MB

WD1460BKFG

SAS

6 GB/秒

10,000

147 GB

16 MB

WD3000BKFF

SAS

3 Gb/s

10,000

300 GB

16 MB

WD1460BKFF

SAS

3 Gb/s

10,000

147 GB

16 MB

型号

接口

传输率

RPM

容量

高速缓存

WD2001FASS

SATA

3 Gb/s

7200

2 TB

64 MB

WD1001FALS

SATA

3 Gb/s

7200

1 TB

32 MB

WD7501AALS

SATA

3 Gb/s

7200

750 GB

32 MB

WD6401AALS

SATA

3 Gb/s

7200

640 GB

32 MB

WD5001AALS

SATA

3 Gb/s

7200

500 GB

32 MB

具体信息可以参考附件，或者http://www.wdc.com/cn/products/productcatalog.asp?language=cn

四、看型号识硬盘——富士通篇

官方网址：http://cn.toshiba-tdmt.com.tw/

以富士通147G SCSI硬盘的型号为例子来说明：

M A P3147NP

X-X-X-X-XXX-XX

1 2 3 4 5 6

1.型号，固定为M，表示OEM产品的意思，以区别于富士通的其他产品

2.第二位的字符表示了硬盘的技术类型

A 表示 3.5" SCSI　　

H 表示 2.5" ATA

3.表示产品升级换代的代数

4.盘片直径

2= 2.5英寸

3= 3.5英寸

5.磁盘容量

4.接口类型

　　AT = PATA, 4,200 rpm, Ultra ATA 100 2M

　　AH = PATA, 5,400 rpm, Ultra ATA 100 8M

　　BT = SATA, 4,200 rpm 8M

　　BH = SATA, 5,400 rpm 8M

　　MP = Ultra160 SCSI / 68 PIN

　　MC = Ultra160 SCSI / SCA-2 80 PIN

FC= FCAL-2

FD= FCAL 4.0Gb/s

　　NP = Ultra320 SCSI / 68 PIN

NC= Ultra320 SCSI / SCA-2 80 PIN

RC= SAS, 3Gb/s

大事记：

2009年10月1日，东芝（Toshiba）株式会社收购富士通（Fujitsu）株式会社硬盘（HDD）业务

2006年5月23日，希捷（Seagate）正式完成收购迈拓（Maxtor）

2002年6月3日，日立（Hitachi）与IBM公司联合宣布，日立以20.5亿美元的价格收购IBM硬盘产品部门

2000年10月4日，迈拓（Maxtor）宣布通过换股的方式收购昆腾公司（Quantum）的硬盘部门
