jank(丢帧)

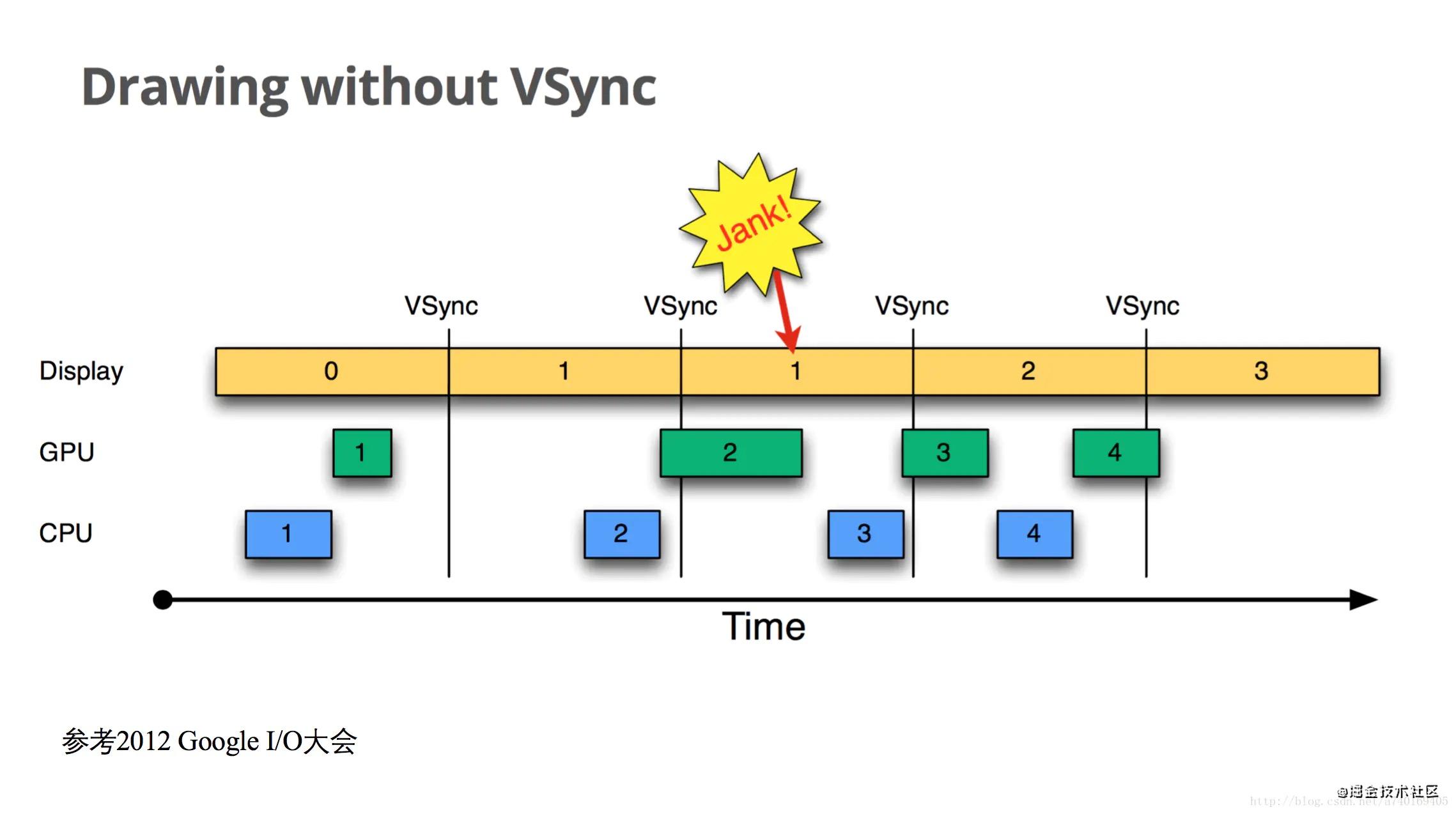

以时间的顺序来看下将会发生的过程:
-
Display显示第0帧数据,此时CPU和GPU渲染第1帧画面,且在Display显示下一帧前完成
-
因为渲染及时,Display在第0帧显示完成后,也就是第1个VSync后,缓存进行交换,然后正常显示第1帧
-
接着第2帧开始处理,是直到第2个VSync快来前才开始处理的。
-
第2个VSync来时,由于第2帧数据还没有准备就绪,缓存没有交换,显示的还是第1帧。这种情况被Android开发组命名为“Jank”,即发生了丢帧。
-
当第2帧数据准备完成后,它并不会⻢上被显示,而是要等待下一个VSync 进行缓存交换再显示。
所以总的来说,就是屏幕平白无故地多显示了一次第1帧。 原因是第2帧的CPU/GPU计算 没能在VSync信号到来前完成。
这里注意一下一个细节,jank(丢帧、掉帧),不是说这一帧丢弃了不显示,而是这一帧延迟显示了,因为缓存交换的时机只能等下一个VSync了。

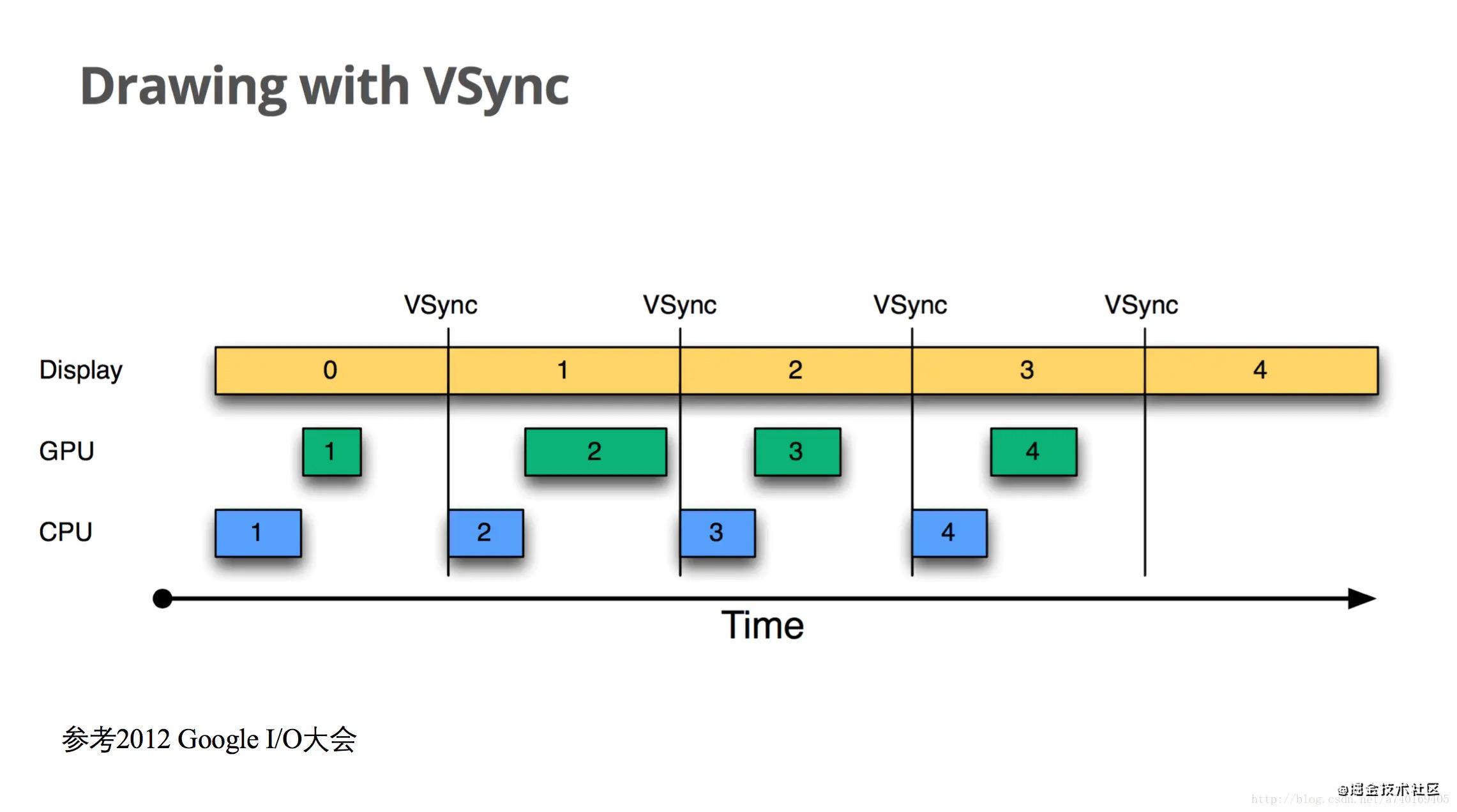

黄油计划 —— drawing with VSync
为了优化显示性能,Google在Android 4.1系统中对Android Display系统进行了重构,实现了Project Butter(⻩油工程): 系统在收到VSync pulse后,将⻢上开始下一帧的渲染。即一旦收到VSync通知(16ms触发一次),CPU和GPU 才立刻开 始计算然后把数据写入buffer。如下图:
CPU/GPU根据VSYNC信号同步处理数据,可以让CPU/GPU有完整的16ms时间来处理数据,减少了jank。 一句话总结,VSync同步使得CPU/GPU充分利用了16.6ms时间,减少jank。

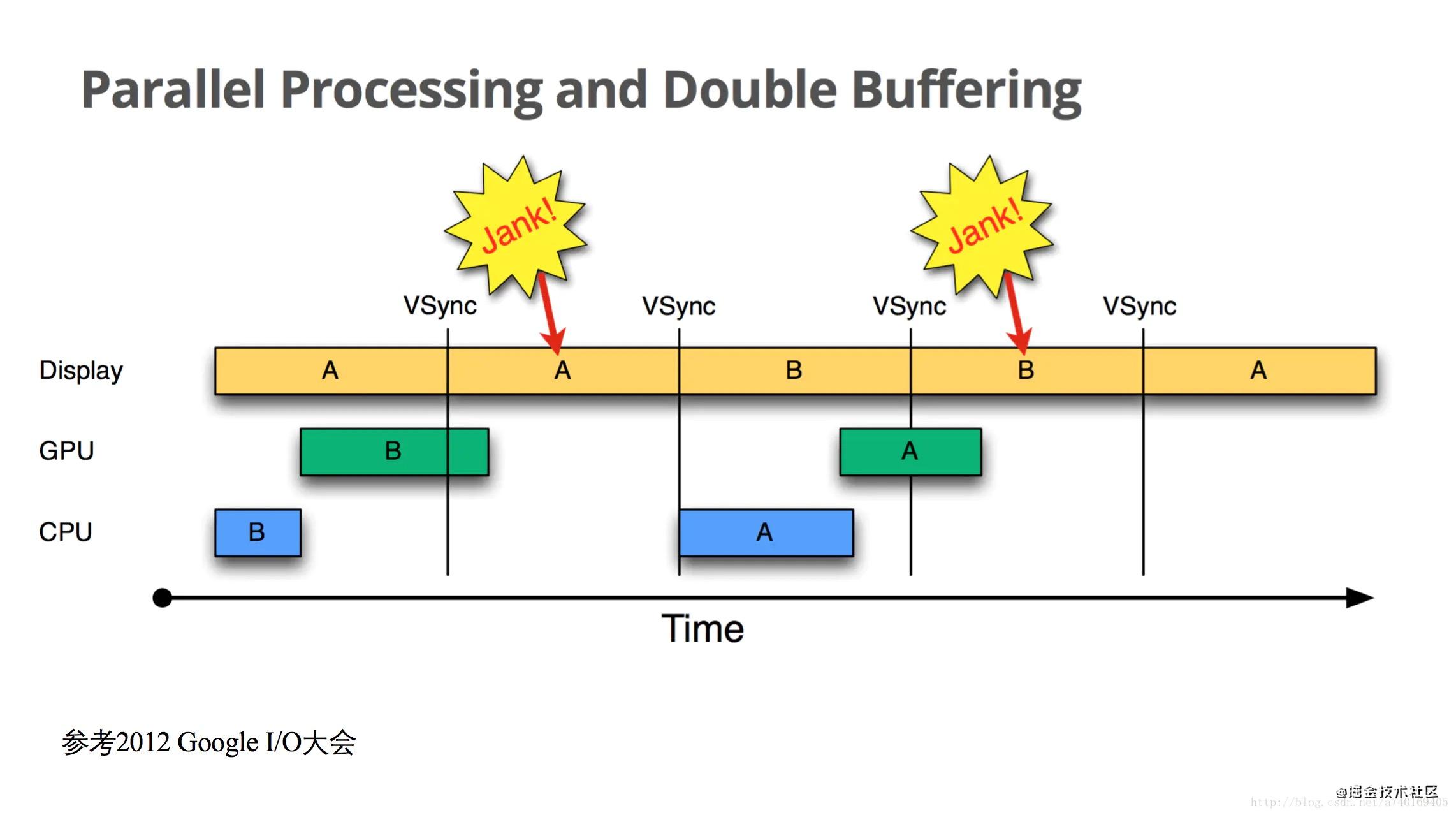

问题又来了,如果界面比较复杂,CPU/GPU的处理时间较⻓,超过了16.6ms呢?如下图:
-
在第二个时间段内,但却因 GPU 还在处理 B 帧,缓存没能交换,导致 A 帧被重复显示。
-
而B完成后,又因为缺乏VSync pulse信号,它只能等待下一个signal的来临。于是在这一过程中,有一大段时间是被浪费的。
-
当下一个VSync出现时,CPU/GPU⻢上执行操作(A帧),且缓存交换,相应的显示屏对应的就是B。这时看起来就是正常的。只不过由于执行时间仍然超过16ms,导致下一次应该执行的缓冲区交换又被推迟了——如此循环反复,便出现了越来越多的“Jank”。
为什么 CPU 不能在第二个 16ms 处理绘制工作呢? 因为只有两个 buffer,Back buffer正在被GPU用来处理B帧的数据, Frame buffer的内容用于Display的显示,这样两个 buffer都被占用,CPU 则无法准备下一帧的数据。 那么,如果再提供一个buffer,CPU、GPU 和显示设备都能使用各自的 buffer工作,互不影响。这就是三缓冲的
