一种电池安全事前管理方法（高精度内阻检测）及实现方式

       此文针对电池（铅酸、锂电池和氢燃料电池）的安全管理问题提出了一种解决方法，纯技术探讨，有不对之处多多指导，如有疑问与合作可加微信mt_swid

       内阻提供有关电池的宝贵信息，因为电池状态的重要标志之一就是它的内阻，不同类型的电池内阻不同。电池内阻是指电池在工作时，电流流过电池内部所受到的阻力。相同类型的电池，由于内部化学特性的不一致，内阻也不一样。正常情况下，内阻小的电池放电能力强，内阻大的电池放电能力弱。电池内阻由欧姆内阻与电荷转移内阻两部分组成。电池内阻大，会导致电池放电工作电压降低，放电时间缩短。无论是电池即将失效、容量不足或是充放电不当，都能从它的内阻变化中体现出来。因此可以通过测量电池内阻，对其工作状态进行评估。服务人员可以定期对每个电池单元或整体进行检测并记录数据，然后随着电池单元的老化观察到电池运行过程中细微的变化。

对锂离子电池而言,电池内阻分为欧姆内阻和极化内阻。 欧姆内阻由电极材料、电解液、隔膜电阻及各部分零件的接触电阻组成。极化内阻是指电化学反应时由极化引起的电阻，包括电化学极极化和浓差极化引起的电阻。锂离子电池的实际内阻是指电池在工作时，电流流过电池内部所受到的阻力。电池内阻大，（在电池正常使用过程中）会产生大量焦耳热（根据公式：E=I^2RT）引起电池温度升高，导致电池放电工作电压降低，放电时间缩短，对电池性能、寿命等造成严重影响。

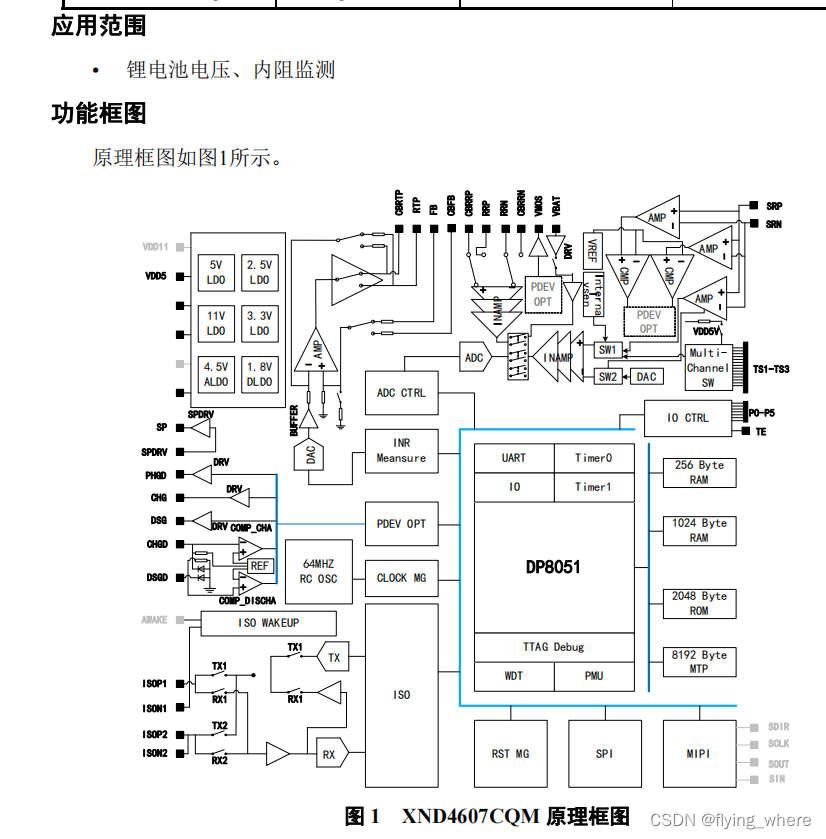

         XND4607CQM是一款高精度电池内阻电压测量电路，该款芯片是针对多种电池（如三元锂电池、磷酸锂电池、铅酸电池等）的电压和内阻进行高精度测量的一款专业芯片。该芯片内部集成了基准电路、低压差线性稳压电路、比例缓冲放大器、电压采集电路、电池电压故障检测电路等单元模块，此外该电路集成内置内阻校准电路，提高了内阻采样绝对精度。该芯片具有高精度、低功耗等特点，工作温度范围-40℃～105℃，提供了电池参数测量、控制以及数据通信的完整方案。
       XND4607CQM可测量电池的电压和内阻并具有低于±2.0mV的电源测量误差，最大±2.5%
内阻测量误差。可以把多个XND4607CQM器件串接起来，因而能在一长串的电池中实现每节电
池的同时监视。XND4607CQM可直接由电池或一个隔离式电源供电。

       特点
 菊花链级联，可堆迭式架构能支持上百个电池
 集成了可编程数字控制内核和HF高压隔离调制/解调器
 ±2 mV电压测量误差，±1.5%~±2.5%内阻测量误差
 电压和内阻测量，内置内阻校准电路
 电流分档检测，支持小电流检测
 电池电压和电流采样
 16-bit ADC用于采集电压/内阻/温度
 3路外部温度
 工作电压24V~35V
 工作温度-40℃~105℃
