Armv8-A虚拟化手册（4）

7. 通用定时器的虚拟化

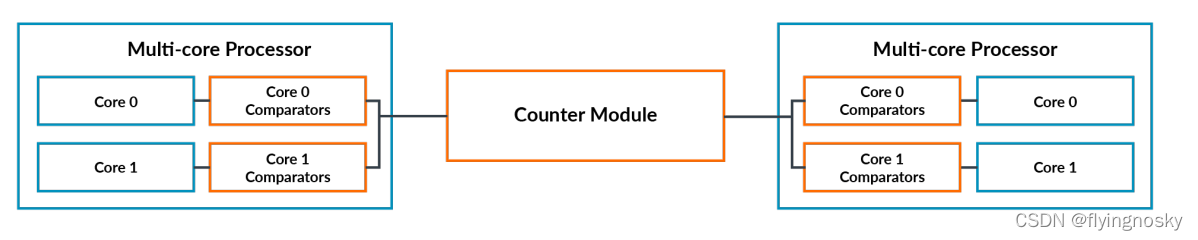

        ARM架构包括通用定时器，它是每个处理器里一组标准有用的定时器。通用定时器包含一组与通用系统计数器相比较的比较器。当该值等于或小于系统计算器时，比较器产生一个中断。在下图中，我们可以看到系统中的通用定时器，它包含比较器和计数器模块。

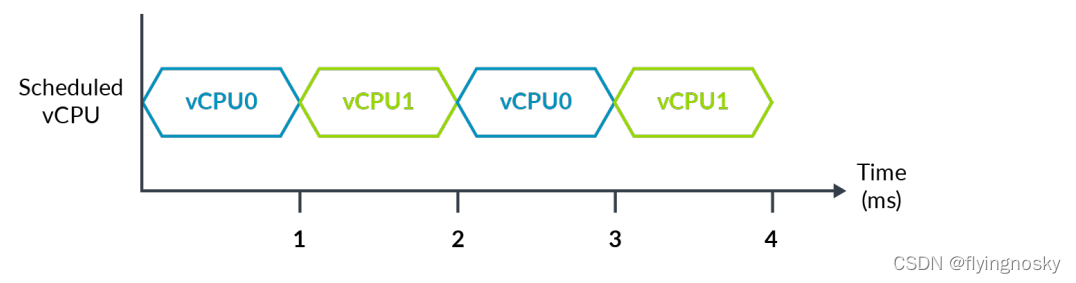

        上图描述了一个hypervisor管理两个虚拟CPU（vCPU）的系统：

note: 在这个例子中，我们忽略了执行hypervisor在vCPU之间进行上下文切换的过度。

        在4ms的物理时间或墙上时间之后，每个vCPU运行2ms。如果vCPU0在T=0时建立起比较器，并在3ms后产生一个中断，你会期望中断已经产生了么？

        相反的，在2ms的虚拟时间后你希望产生一个中断么，vCPU经历这个时间，或在2ms的墙上时间？

        ARM架构提供能力做这两者，依赖于使用哪种虚拟化。让我们看它是怎么做的。

        执行在vCPU的软件访问两个定时器：

（1）EL1物理定时器

（2）EL1虚拟定时器

        EL1物理定时器与系统计数器模块的计数做比较。使用该定时器给出墙上时钟。

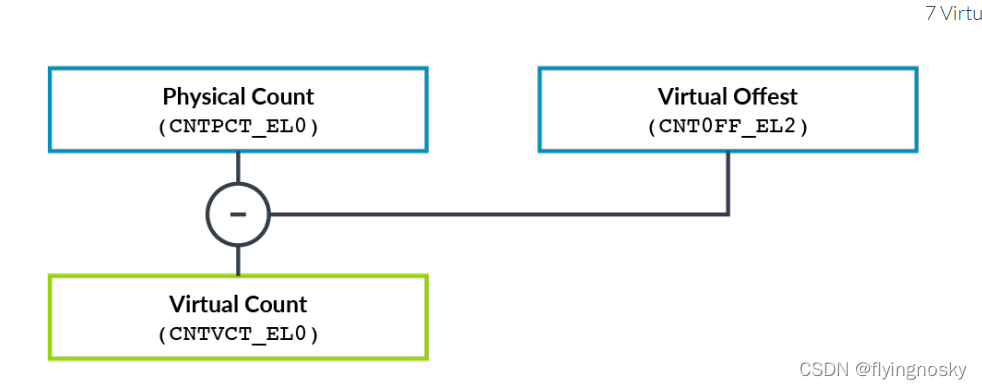

        EL1虚拟定时器与虚拟计数做比较。虚拟计数为物理计数减去一个偏移。hypervisor指明了当前调度的vCPU的寄存器中偏移。当vCPU还没有被调度时，这允许它隐藏时间。

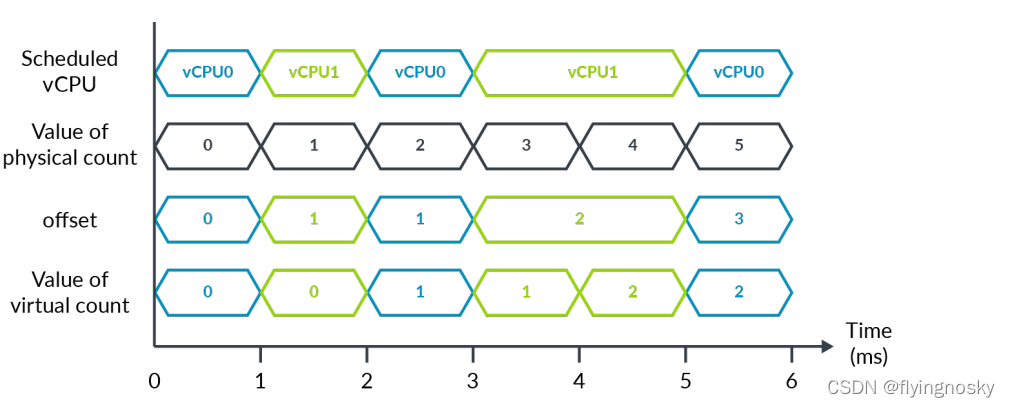

        为了描述这个概念，我们可以扩展上面的例子，如下图：

        在6ms的周期内，每个vCPU运行3ms。hypervisor可以使用偏移寄存器呈现一个仅显示vCPU运行的虚拟计数。或者hypervisor可以保持偏移为0，这意味着虚拟时间与物理时间一样。

NOTE: 这个例子显示系统计数的频率为1ms。特别是，这个频率值不是很可能。我们建议你设置系统计数来使用一个1MHZ和50MHZ之间的频率。
