VFIO代码分析（2）VFIO-PCI驱动1

         VFIO-PCI驱动作为PCIE驱动，在原来的PCIE驱动卸载后，加载VFIO-PCI驱动，与内核之前扫描到的PCIE设备匹配，触发vfio_pci_probe()，进行本驱动的初始化。该驱动提供了用户态访问PCIE设备的配置空间/BAR空间/中断等资源接口，对应于上图中Device API（代码主要在drivers/vfio/vfio-pci.c）。

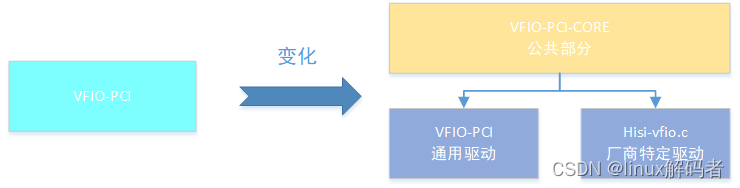

        之前VFIO-PCI驱动为公共驱动，所有的设备（无论是网卡还是加速器）都是使用该驱动，但是前段时间MLX和HISI在上传热迁移时遇到一些问题，发现需要有部分实现不属于公共部分，因此VFIO-PCI驱动框架作修改，将其拆成两部分，公共部分vfio-pci-core和驱动部分vfio-pci，这个驱动部分仍属于公共驱动，若某个模块需要实现自己的驱动，仍基于公共部分设计自己的驱动。

1 VFIO-PCI probe函数分析

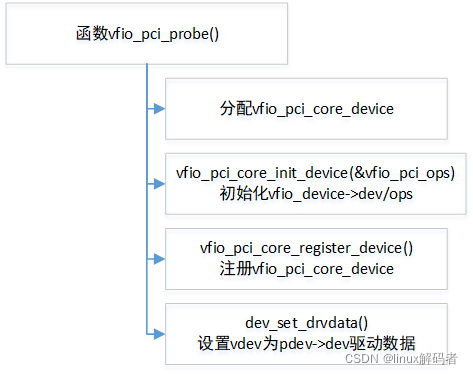

        根据设备驱动模型，VFIO-PCI驱动与VFIO设备匹配触发vfio_pci_probe()函数，调用关系如下：

        上述为VFIO-PCI驱动的基本步骤，分别都是调用VFIO-PCI-CORE导出的公共函数，分别分配vfio_pci_core_device设备，初始化该设备，并最终注册设备。

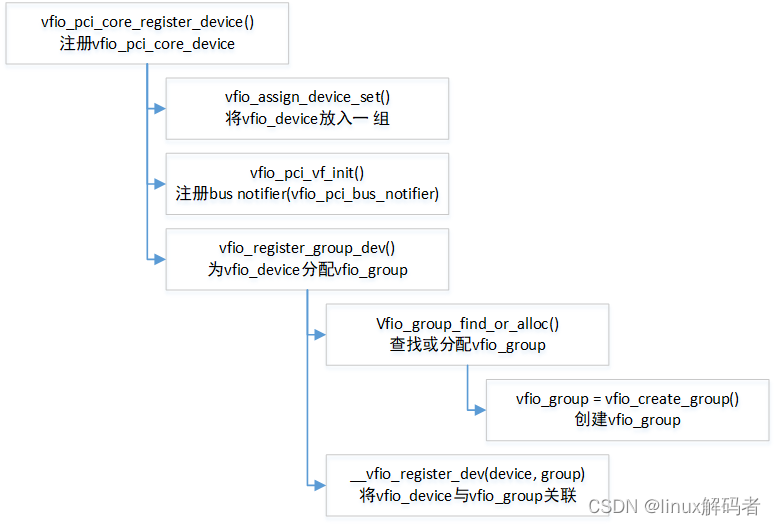

        其中函数vfio_pci_core_register_device()注册该设备，对该设备分配vfio_group，并与该设备关联。

1. 根据不同情况，调用vfio_assign_device_set()将vfio_device放到到一组中；
2. 调用vfio_pci_vf_init()设置bus notifier回调，回调函数为vfio_pci_bus_notifier；
3. 调用vfio_register_group_dev()分配vfio_group，并将vfio_device与vfio_group关联。

2 VFIO PCI Group操作回调vfio_group_ops

        QEMU通过Group API获取内核中vfio_group相关的信息并进行相关的设置。这里仅介绍unlocked_ioctl回调。

（1）.unlocked_ioctl = vfio_group_fops_unl_ioctl

        QEMU对Group API的调用都是通过上述函数实现，对不同的API处理如下：

其中VFIO_GROUP_SET_STATUS用于获取group是否可见，是否设置group->container；

VFIO_GROUP_SET_CONTAINER用于将vfio_group与vfio_container关联；

VFIO_GROUP_UNSET_CONTAINER用于将vfio_group与vfio_container取消关联；

VFIO_GROUP_SET_DEVICE_FD用于分配fd，将vfio_device与fd关联。
