IMS基本概念之 注册和呼叫发起

3. IMS中的一些概念

3.1 概述

本章以IP多媒体子系统（IMS）的注册和会话建立的初步介绍开始，并且描述了涉及到的IMS实体。目的不是去做全方位的解释，而是给读者以总体的认识，并有助于读者理解本章中解释将要介绍的各个IMS概念。详细的注册和会话建立流程将会在书的后面部分进行展示和解释。

在进行IMS注册之前，用户设备（UE）必须寻找它发送REGISTER消息的目的IMS实体。这个概念被称为P-CSCF发现（P-CSCF discovery），将会在3.7节介绍。更多的，在进行注册之前，UE需要从标识符模块中读取用户标识符。标识符模块会在3.5节介绍，标识符会在3.4节介绍。在注册的过程中，S-CSCF会被分配（3.8节），会进行认证和建立相应的安全关联（security association）（3.6节），用户档案（user profile）（3.11节）会下载到分配的S-CSCF中，SIP压缩（SIP compression）会被初始化（3.16节），隐式注册（implicitly registered）的公共用户标识符会被传送（3.14节）。

3.9节会介绍IP策略控制（policy control）在用户建立会话时如何应用，3.12节展示服务是如何提供的。3.10展示运营商是如何能够向用户收费的。与电路交换（CS）网络的互联会在3.13节简单介绍。另外，在多个终端设备上共享一个用户标识符的概念会在3.15节中介绍。

3.2 注册

注册使得UE能够使用IMS的服务。在进行注册之前，UE必须先获得IP连接，并发现IMS网络的接入点，例如P-CSCF。在GPRS接入的情况下，UE执行GPRS连接过程，并为SIP信令激活PDP关联（PDP context）。13.2节会提供PDP关联的简单概览。P-CSCF发现过程会在3.7节解释。本书没有对GPRS连接过程进行介绍（更多详细信息可以参考[3GPP TS 23.060]）。

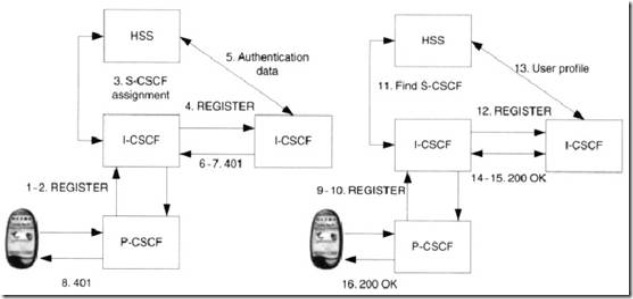

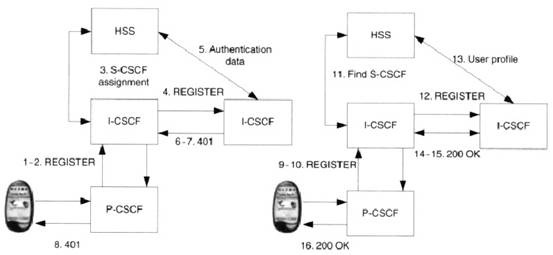

图 3‑1 IMS注册流程

IMS注册包含两个阶段：上图最左边部分展示了第一阶段——网络如何质疑（challenge）用户；最右边部分展示了第二阶段——UE如何响应这个质疑并且完成注册。

首先，UE向找到的P-CSCF发送一个SIP REGISTER请求。这个请求会包含：一个需要被注册的用户标识符和所属地域名（I-CSCF的地址）。P-CSCF对这个REGISTER请求进行处理，并使用提供的所属地域名来解析出I-CSCF的一个IP地址。这个I-CSCF接着会联系HSS，并获取进行S-CSCF选择所需的能力。在完成S-CSCF选择之后，I-CSCF把这个REGISTER请求转发给选择的S-CSCF。S-CSCF会发现用户没有被授权，因此它会从HSS获取认证数据并用“401未授权”应答来质疑用户。接着，UE会计算出这个质疑的应答并给P-CSCF发送一个新的包含这个应答的REGISTER。P-CSCF会再一次找到I-CSCF，而接着I-CSCF会再一次找到S-CSCF。S-CSCF最终会检查这个应答，如果正确则从HSS下载用户描述，并发送一个“200 OK”表示接受这个注册。一旦UE成功被授权，UE就能够发起和接受会话了。在注册的过程中，UE和P-CSCF都会知道网络中的哪个S-CSCF将会为UE提供服务。

UE有责任保持这个注册，这是通过定期的刷新注册来实现的。如果UE没有刷新注册，则S-CSCF会在注册到期后移除注册信息，并且不会发出通知。当UE想从IMS网络中注销时，它可以通过简单的发送一个注册有效期为零的REGISTER就可以实现。5.5节和5.14节包含了更多关于IMS注册和注销的介绍。

实体	注册前	注册中	注册后
UE	P-CSCF地址、所属地域名、证书、公共用户标识符、私有用户标识符	P-CSCF地址、所属地域名、证书、公共用户标识符、私有用户标识符、安全关联	P-CSCF地址、所属地域名、证书、公共用户标识符（和隐式注册的公共用户标识符）、私有用户标识符、安全关联、服务路由信息（S-CSCF）
P-CSCF	没有保存信息	初始网络入口点、UE的IP地址、UE的公共用户标识符和私有用户标识符、安全关联	最终网络入口点（S-CSCF）、UE的IP地址、已注册的公共用户标识符（和隐式注册的公共用户标识符）、私有用户标识符、安全关联、CCF地址
I-CSCF	HSS或SLF的地址	HSS或SLF的入口、P-CSCF地址、S-CSCF地址	HSS或SLF的地址
S-CSCF	HSS或SLF的地址	HSS地址/名称、用户档案（受限的-根据每个网络的情况）、P-CSCF地址/名称、公共/私有用户标识符、UE的IP地址	HSS地址/名称、用户档案（受限的-根据每个网络的情况）、P-CSCF地址/名称、公共/私有用户标识符、UE的IP地址
HSS	用户档案、认证数据、S-CSCF选择参数	用户档案、P-CSCF、网络ID	包括更新过注册状态的公共用户标识符的用户档案、S-CSCF的名字

表格 3‑1 注册前、注册中和注册后实体中存储的信息

3.3 会话发起

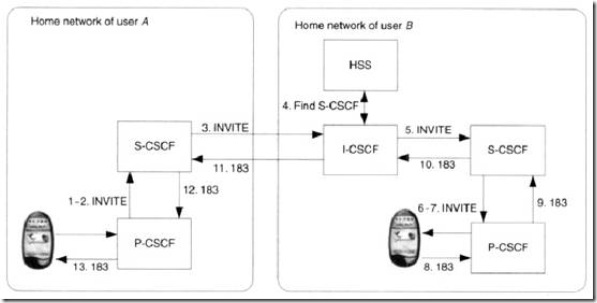

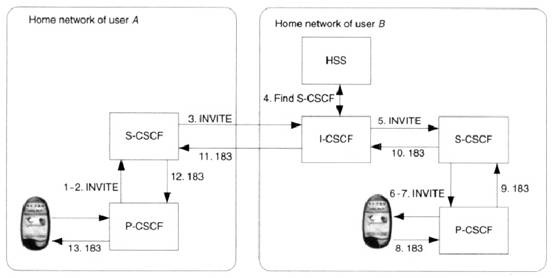

图 3‑2 IMS会话建立流程图

当用户A想和用户B建立会话时，UE A产生一个SIP INVITE请求，并通过Gm接口发送到P-CSCF。P-CSCF对这个请求进行一定处理：例如，它解压这个请求并在通过Mw接口转发给S-CSCF之前先验证主叫的用户标识符。S-CSCF进一步处理这个请求和执行服务控制，这可能包含和AS的交互，但是最终会根据SIP INVITE消息中的被叫用户标识符来决定出被叫所属的网络。被叫网络中的I-CSCF会通过Mw接口接收到这个请求，并且通过Cx接口联系到HSS以获取为被叫提供服务的S-CSCF。这个请求又通过Mw接口发送到被叫的S-CSCF。这个S-CSCF负责处理接收到的会话，这可能包含和AS的交互，并最终会通过Mw接口发送给P-CSCF。在进一步处理之后（例如压缩和私密检查），P-CSCF通过Gm接口将INVITE请求转发给了UE B。UE B产生一个应答消息，183会话进行中（183 Session Progress），这个应答沿着刚才建立好的路径（也就是，UE B ->P-CSCF -> S-CSCF -> I-CSCF -> S-CSCF -> P-CSCF -> UE A）反方向发送到UE A。在更多的几次来回消息交互后，两个UE都完成了会话的建立，并可以开始真正的上层应用了（例如，棋类游戏）。在会话建立的过程中，运营商商可能会控制用来传输媒体的承载通道。3.9节将介绍这是怎么实现的。

SIP INVITE的大致内容在上表中给出，以便让读者初步尝到书中将会介绍的内容。表中每一列给出实体会加入、移除或者修改的信息。这些信息的意义会在本书后面部分介绍到。

UE（A）	用户A标识符、 用户B标识符、 联系地址（contact address）、 接入信息、 路由信息（Via和Route头部）、 支持可靠应答（reliable response）、 支持预处理（precondition）、 安全信息、 隐私指示（privacy indication）、 压缩指示、 反映用户终端能力和偏好、MIME子类型的“telephone-event”和带宽信息的SDP。
P-CSCF（A）	加入的信息： 一段路由信息（Record-Route头部）、 IMS计费信息、 确认的A侧标识符、 移除的信息： 安全信息、 建议的A侧标识符、 修改的信息： 路由信息（Via和Route头部）、
S-CSCF（A）	加入的信息： 运营商标识符（IOI）、 移除的信息： 一段路由信息（Record-Route头部）、 接入信息、 修改的信息： 路由信息（Via和Route头部）、 确认的A侧标识符，同样还包括Tel-URL类型的标识符（如果有的话）。
I-CSCF（B）	加入的信息： 一段路由信息（Record-Route头部）、 移除的信息： 无 修改的信息： 路由信息（Via头部）、
S-CSCF（B）	加入的信息： 无 移除的信息： 运营商标识符（IOI）、 修改的信息： 路由信息（R-URI、Route、Via和Record-Route）、
P-CSCF（B）	加入的信息： 授权令牌、 移除的信息： IMS计费信息、 路由信息（R-URI、Route、Via和Record-Route）、 如果要求保护隐私，则移除A侧标识符 修改的信息： 路由信息（Via和Record-Route）、



－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
