罗姆（ROHM）温度传感器BD1020HFV

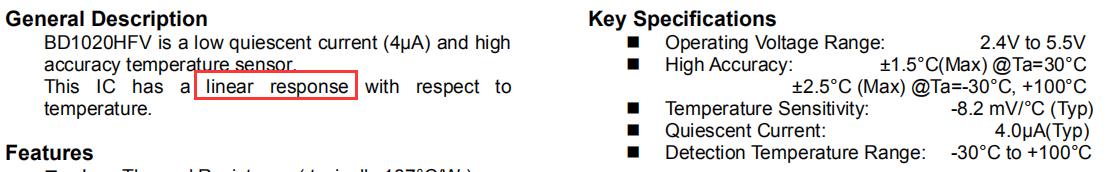

1、整体特性

• 低功耗（静态电流4uA）、高精度的线性温度传感器
• 温度范围-30℃~100℃
• 供电电压2.4V~5.5V
• 误差： ±1.5°C(Max) @30°C，±2.5°C (Max) @-30°C,或+100°C
• 封装：HVSOF5 1.60mm x 1.60mm x 0.60mm
• 温度敏感性：-8.2mV/℃

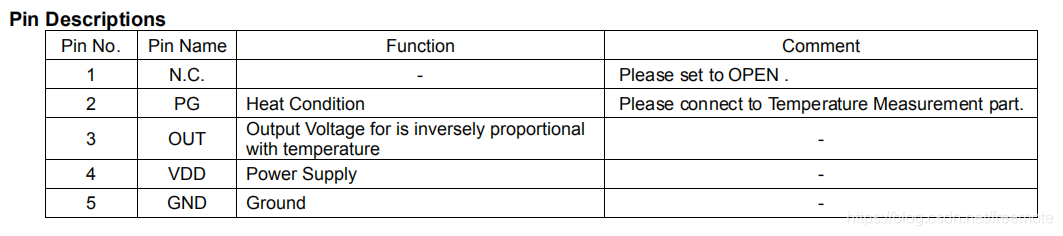

 2、引脚描述

3、温度转换

由第一张可以看出，BD1020HFV具有很好的线性特性，随着温度的上升，电压下降；且在0℃的时候，电压大约是1.546v。

由第二张可以看出，BD1020HFV的线性系数是-8.2mV/℃。

因此可以得出电压与温度之间的计算公式：

V（mV）=-8.2*T（℃）+1546

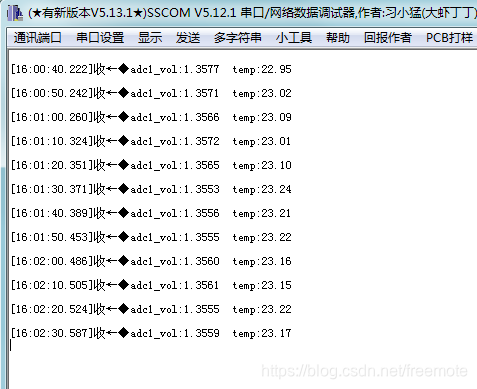

4、读取数据

用mcu的ADC口采集这个引脚的电压，然后带入上面的公式转化即可。
