【从0到1搭建LoRa物联网】13、低成本单通道网关（一）

最新推荐文章于 2023-12-12 21:35:35 发布

置顶 freemote

最新推荐文章于 2023-12-12 21:35:35 发布

阅读量2.1k

点赞数

分类专栏：从0到1搭建LoRa物联网文章标签： lora网关 lora开发板 lorawan lorawan开发板

本文为博主原创文章，未经博主允许不得转载。如有问题，欢迎指正。

本文链接：https://blog.csdn.net/freemote/article/details/112757378

版权

从0到1搭建LoRa物联网专栏收录该内容

20 篇文章 81 订阅

订阅专栏

前言：低成本，成本仅仅只有sx130x网关的1/20左右；容量小，仅支持一个通道，适用于小范围的应用、个人学习等。采用ESP8266和SX1278的方案。支持WEB和OLED监控网关运行状态。支持DC5V和MicroUSB供电，棒状天线。

1、开发环境

基于Arduino IDE开发，正确安装Arduino IDE，这里推荐用VScode辅助查看代码。

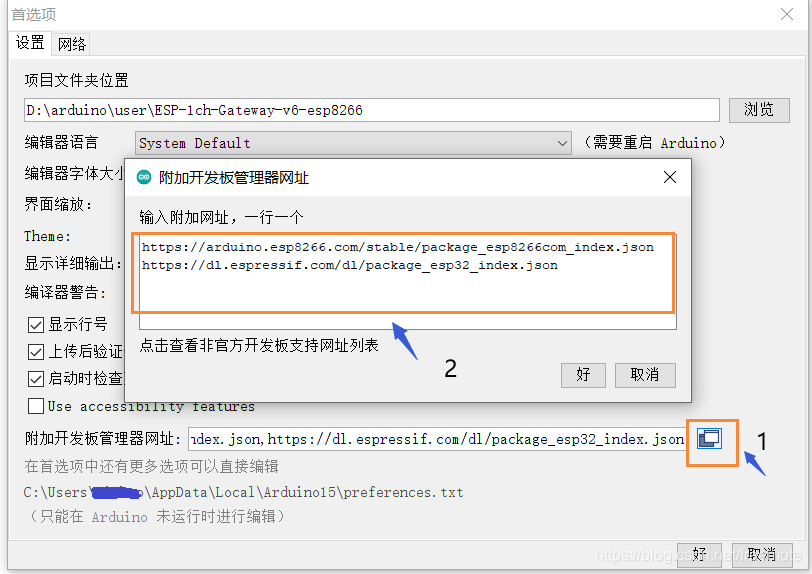

1.1、打开Arduino IDE，文件-》首选项-》附加开发板管理器网址，在里面添加https://arduino.esp8266.com/stable/package_esp8266com_index.json
在这里插入图片描述

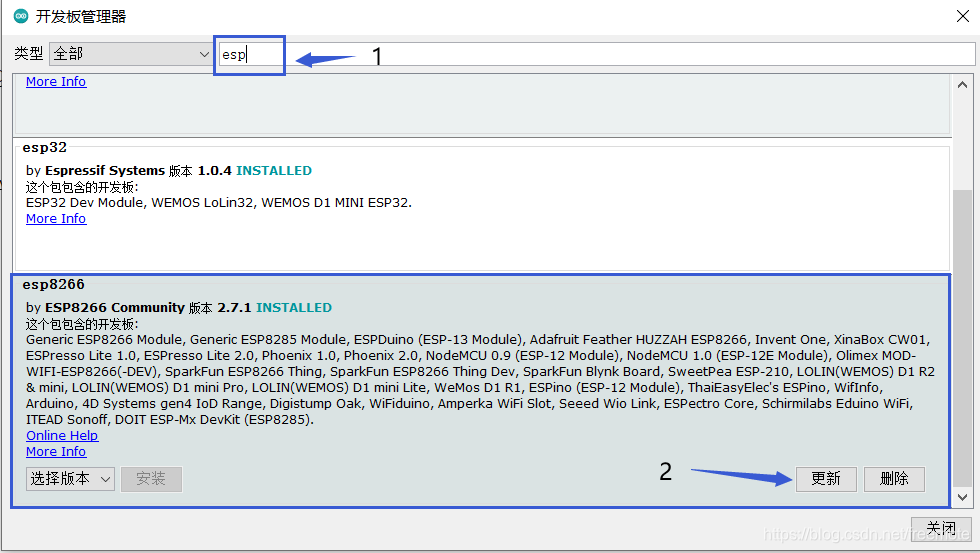

1.2、工具->开发板->开发板管理器,输入esp，选择esp8266 by ESP8266 Community下载；

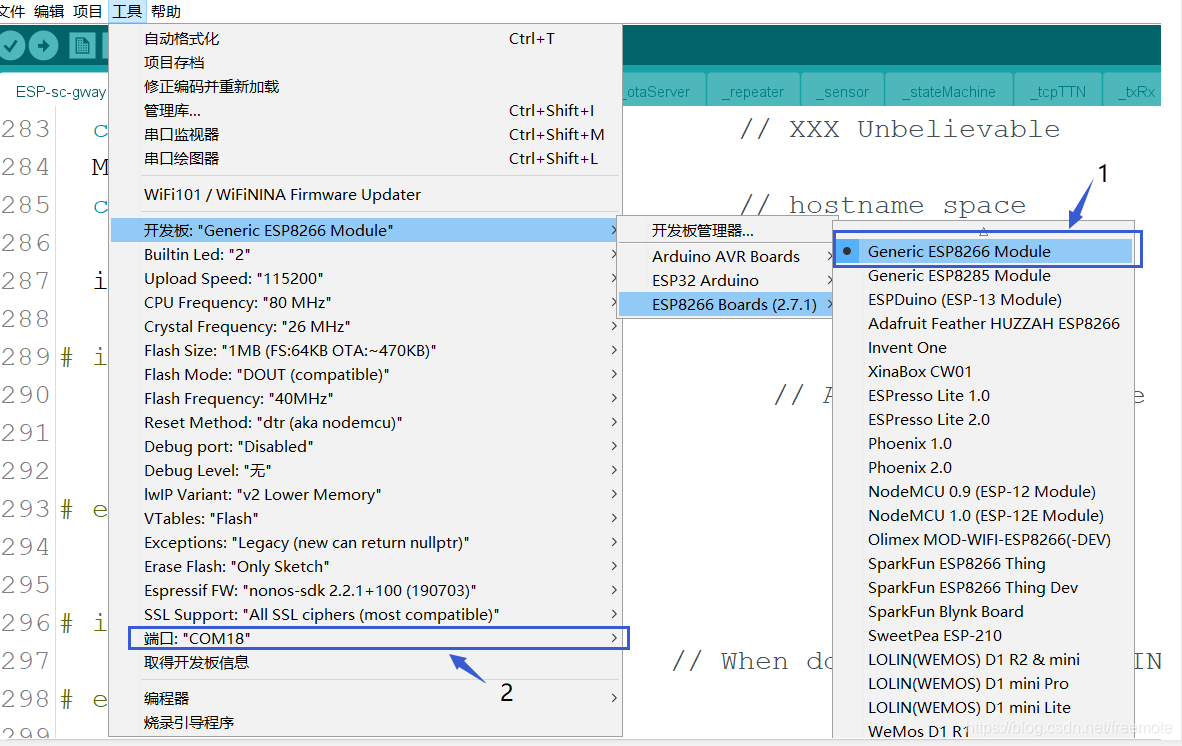

1.3、下载完成之后选择“Generic ESP8266 modules”开发板，正确选择串口；

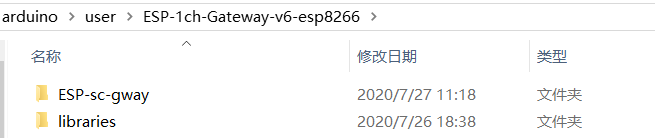

1.4、在Arduino IDE安装目录下新建USER文件夹，在下面解压1Ch-LoRa-Gateway代码；
在这里插入图片描述
1.5、文件->打开ESP-sc-gway.ino工程；

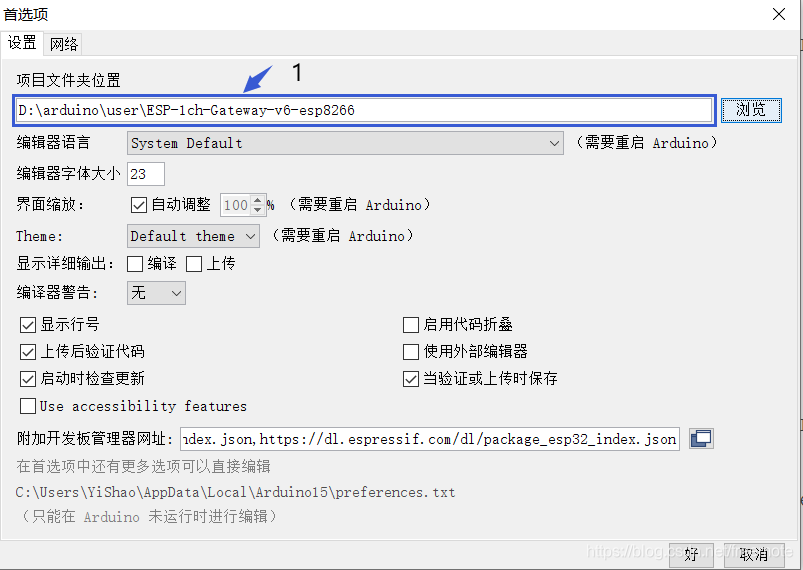

1.6、文件->首选项->项目文件夹,添加上面的项目位置；

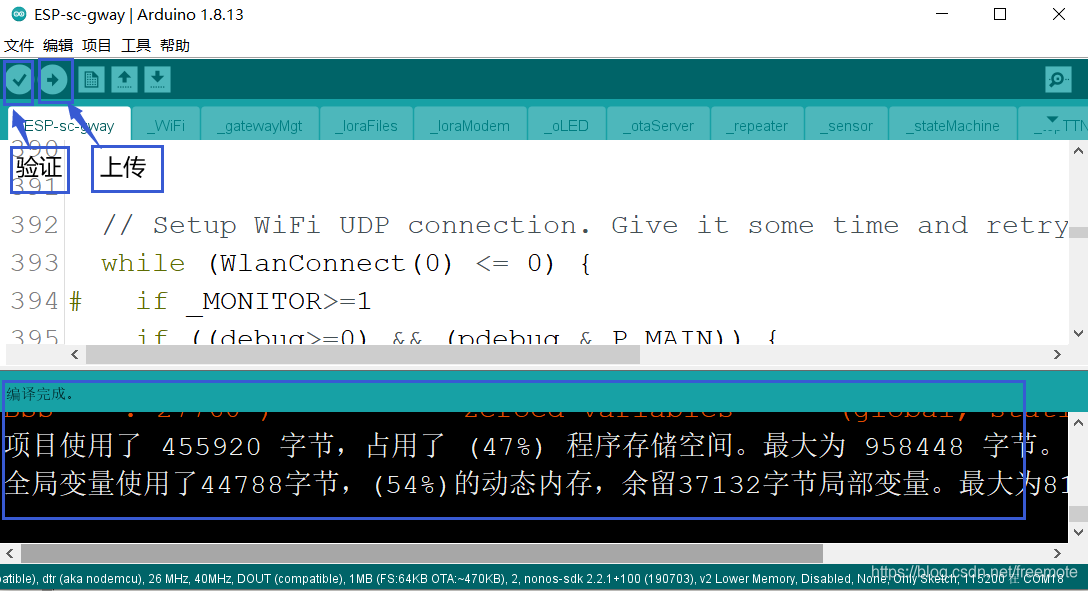

1.7、验证或者上传:

验证实质上就是编译，上传实质上就是下载。

2、网关连接服务器

2.1、服务器地址
在configGway.h文件中：

#define _TTNSERVER "router.cn.thethings.network"   //thethingsnetwork的服务器地址

2.2、端口号
在configGway.h文件中：

#define _LOCUDPPORT 1700					       //一般都用的是1700

2.3、WiFi连接参数
网关当做STA去连接WiFi，在configNode.h文件中：

wpas wpa[] = {
	{ "yourSSID", "yourPassword" },
	{ "Your2SSID", "your2Password" }
};

其中："yourSSID"是WiFi名，"yourPassword"是密码，可以配置两组WiFi参数，当然，两组也可以配置为相同的。

2.4、频点
在loraModem.h文件中：

vector freqs [] = {
  { 470300000, 125, 7, 12, 500300000, 125, 7, 12},      // 470.3 - SF7BW125 to SF12BW125
  { 470500000, 125, 7, 12, 500500000, 125, 7, 12},      // 470.5 - SF7BW125 to SF12BW125
  { 470700000, 125, 7, 12, 500700000, 125, 7, 12},      // 470.7 - SF7BW125 to SF12BW125
  { 470900000, 125, 7, 12, 500900000, 125, 7, 12},      // 470.9 - SF7BW125 to SF12BW125
  { 471100000, 125, 7, 12, 501100000, 125, 7, 12},      // 471.1 - SF7BW125 to SF12BW125
  { 471300000, 125, 7, 12, 501300000, 125, 7, 12},      // 471.3 - SF7BW125 to SF12BW125
  { 471500000, 125, 7, 12, 501500000, 125, 7, 12},      // 471.5 - SF7BW125 to SF12BW125
  { 471700000, 125, 7, 12, 501700000, 125, 7, 12}       // 471.7 - SF7BW125 to SF12BW125
};

vector是一个结构体类型的参数：

struct vector {
	// Upstream messages
	uint32_t upFreq;			// 4 bytes,上行频率
	uint16_t upBW;				// 2 bytes,上行带宽
	uint8_t  upLo;				// 1 bytes,上行最低速率
	uint8_t  upHi;				// 1 bytes,上行最高速率
	// Downstream messages
	uint32_t dwnFreq;			// 4 bytes,下行频率
	uint16_t dwnBW;				// 2 bytes,下行带宽
	uint8_t  dwnLo;				// 1 bytes,下行最低速率
	uint8_t  dwnHi;				// 1 bytes,下行最高速率
};

这里的下行指的是接收窗口1，接收窗口2的速率、频点一般是固定的。对照CN470-510的频段的频点表修改，上行频率和下行的频率一般是是一一对应的。

2.5、网关上线

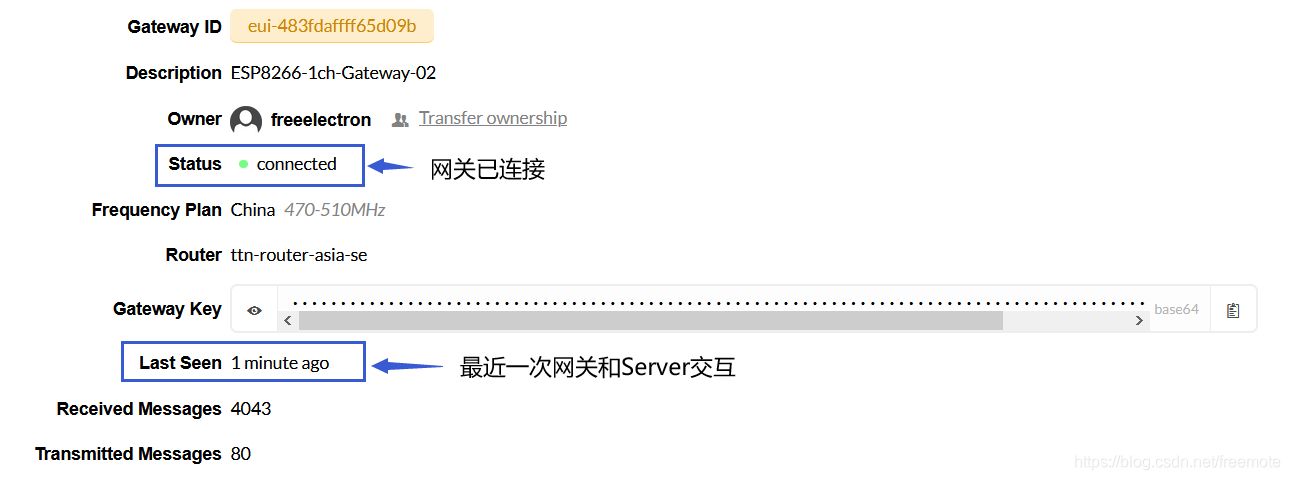

经过上面几步简单的配置，网关很容易就能连接上服务器。如下图，网关连接到thethingsnetwork服务器。
在这里插入图片描述
欢迎关注微信公众号【物联网思考】，回复关键字“ ASR6505”获取资料，《从0到1搭建LoRa物联网》系列的所有软硬件资料将会分享在公众号。
