链路聚合

链路聚合概念不难，字面理解就好：将多条链路聚合捆绑到一起，形成一条逻辑链路。

作用有三：

1）带宽叠加；

2）提供冗余增加可靠性（链路A断交换机还能通过链路B通信）；

3）提供负载均衡策略降低链路拥堵/闲置情况。

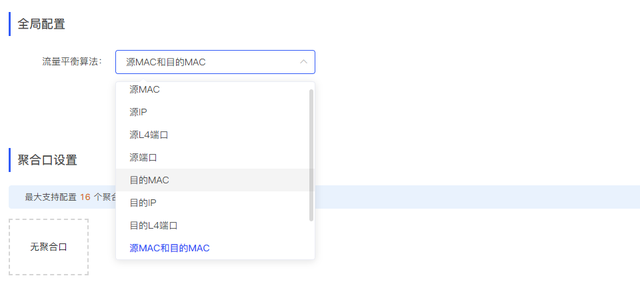

提供多种负载均衡策略

截图自NBS5100-48GT4SFP后台

注意，带宽叠加出现了，在这里，它只是一种功能表述、用户目的。

NBS全系交换机均支持链路聚合

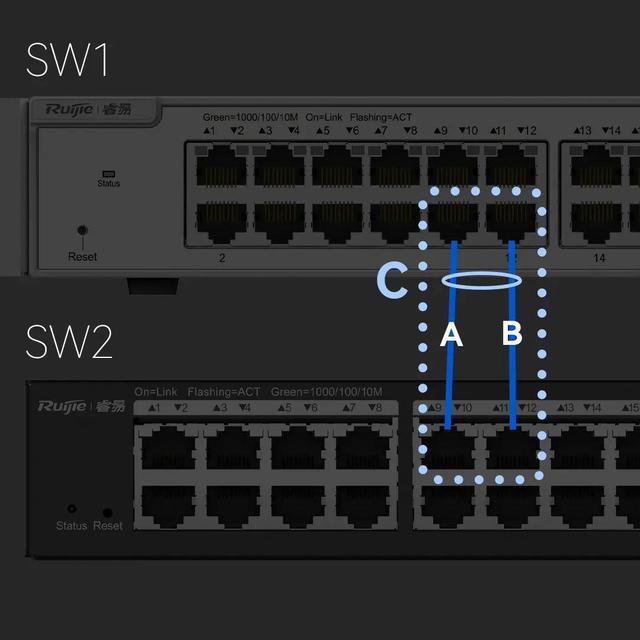

链路聚合技术广泛用于内网链路，所以广义上指的就是内网聚合。比如我们熟悉的“交换机-交换机”链路聚合。

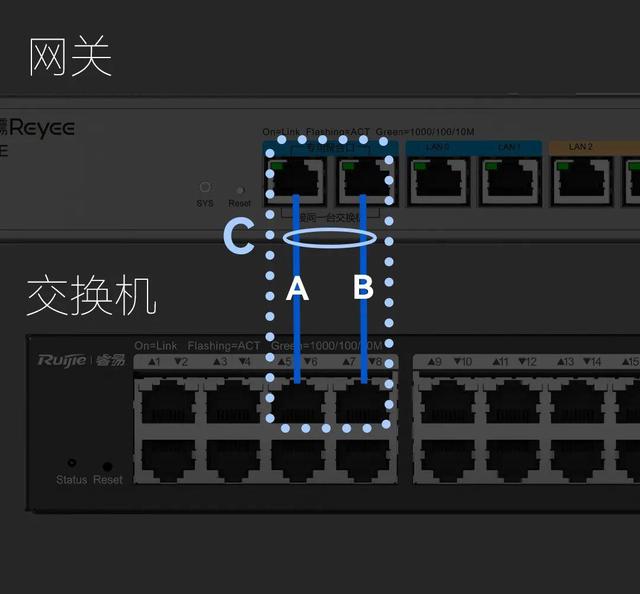

再比如讨巧的“网关-交换机”链路聚合——

EG310G-E网关和NBS3100/3200/5100/5200系列交换机搭配，可在网络出口和内网之间自动生成一条1G+1G的2G大管道，应对这条连接管道上用户流量涌出千兆，而端口只有千兆时的窘迫。这里，也是内网。

网关-网关、网关-光猫呢？都可以做，很多人接触的少而已。

既然提到聚合了，多说两嘴。

链路聚合技术可分为手动聚合和LACP聚合两种*。作用相同，但后者因为多了一个LACPDU控制报文的“中间人”介入，相当于在聚合链路上插了眼，在较复杂的聚合应用中，能够帮助运维人员更方便快速地发现问题点。此外，LACP转发规则更细腻，将进一步提升数据传输稳定性。一般中小网络使用手动聚合即可，LACP聚合要在复杂的网络中才能发挥作用。

*LACP又有静态LACP和动态LACP之分，这里就不细展开了

端口聚合

？点来了。

不要想太多，端口聚合和链路聚合实质上是一个概念。

以太网中我们将点（端口）到点（端口）的这一物理连接视为一条链路。

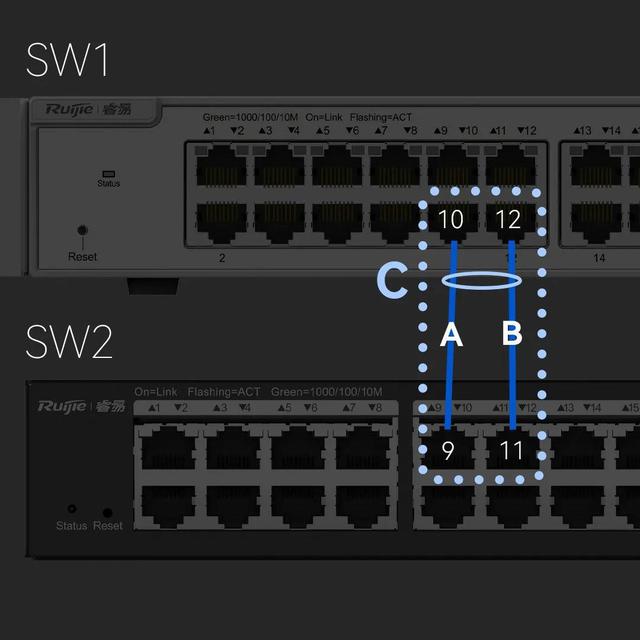

如图，假设你想对SW1的10、12端口和SW2的9、11端口做端口聚合，相当于什么？相当于对A和B链路做了链路聚合，一个东西，每个人的习惯叫法不一样罢了。

端口汇聚

汇聚这个词相对来说就比较“中性”了。

它被理解为一种功能时，汇聚=聚合。端口汇聚=端口聚合=链路聚合。

理解为一种动作一个动词时，便成了纯粹的“汇聚到一起再回传”，例如汇聚交换机-接入交换机，PoE交换机-AP。此时，端口汇聚近似于设备汇聚。

这个词用法较自由，可以解释成多个意思，容错率高，不必深究。

带宽叠加

第二个容易搞懵的词。

带宽叠加和链路/端口聚合的关系，向来微妙。

首先，它可以是链路/端口聚合的一种功能表述、用户目的。

其次，也是我们认识最广的，带宽叠加是一种网关功能，将多条外网线路的带宽进行叠加。客户需求“两条千兆宽带变成一条2000M”用到的解法就是它。

都能叠加带宽，都能冗余，都能负载，就连连接方式也都是端口两两相连，这也是很多人将带宽叠加和链路/端口聚合搞混淆的原因。

它俩很像，非常像，但不能划等号：聚合的是内网链路/端口，叠加的是外网线路。

还懵没关系，以后再见着“带宽叠加”你就读“宽带叠加”好了。

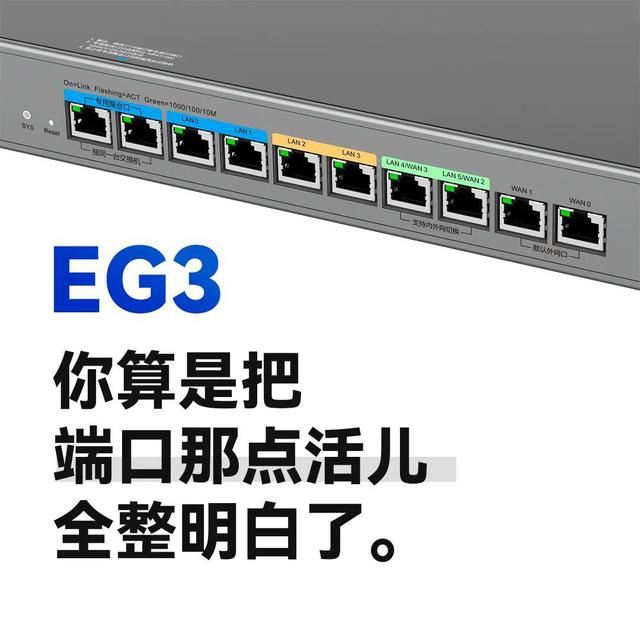

想想既支持链路聚合，又支持带宽叠加；既能聚合内网，又能叠加外网，还预置好VLAN的EG310G-E网关吧。能另起炉灶叫EG3，是有原因的。

宽带叠加

懂了吧。

端口堆叠（堆叠）

端口堆叠即堆叠，也即交换机堆叠。

聚合的是链路，叠加的是线路，堆叠的，是整台交换机。

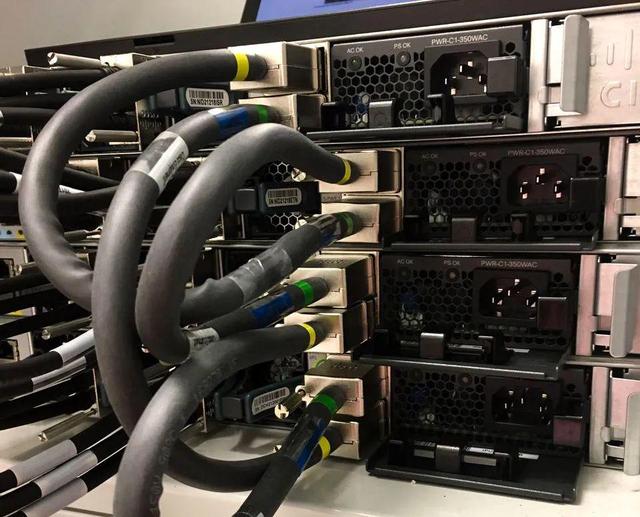

堆叠，将多台交换机通过专用堆叠线连接在一起，形成一台逻辑上的交换机，并作为一个整体参与数据转发。多虚一的价值在网络上不言而喻，你看星光，看我们“自带电”的电梯网桥，简化组网，提高可靠性，好处多多。

如今，堆叠技术已演进为交换机虚拟化门类，在锐捷，你可以叫VSU。锐捷睿易NBS5710/5750、NBS6100系列和S7505/S7508核心均提供VSU支持（我们有计划将VSU移植到ReyeeOS NBS家族，敬请期待）。

模块化交换机，包括我们的NBS6002，算是一种堆叠吗？可以算的。

1000M聚合/叠加后就能到2000M？

不能到2000M，但能实现“超千兆”。

聚合和叠加动作都会产生损耗，这就跟你装了千兆宽带，光猫、路由、网线、电脑网卡、手机网卡明明都有千兆性能但实测跑不满千兆一个道理。

转自：百度安全验证

一、链路聚合定义

链路聚合（Link Aggregation），也称为端口捆绑、端口聚集或链路聚集，链路聚合是将多个端口聚合在一起形成1个汇聚组，以实现出/入负荷在各成员端口中的分担。从外面看起来，1个汇聚组好象就是1个端口。使用链路汇聚服务的上层实体把同一聚合组内多条物理链路视为一条逻辑链路，链路聚合在数据链路层上实现。

二、链路聚合的优点

第一，增加网络带宽。端口聚合可以将多个连接的端口捆绑成为一个逻辑连接，捆绑后的带宽是每个独立端口的带宽总和。当端口上的流量增加而成为限制网络性能的瓶颈时，采用支持该特性的交换机可以轻而易举地增加网络的带宽（例如，可以将2－4个100Mbit/s端口连接在一起组成一个200—400Mbit/s的连接）该特性可适用于10 M、100 M、1000 M以太网。

第二，提高网络连接的可靠性。当主干网络以很高的速率连接时，一旦出现网络连接故障，后果是不堪设想的。高速服务器以及主干网络连接必须保证绝对的可靠。采用端口聚合的一个良好的设计可以对这种故障进行保护，例如，将一根电缆错误地拔下来不会导致链路中断。也就是说，组成端口聚合的一个端口，一旦某一端口连接失败，网络数据将自动重定向到那些好的连接上。这个过程非常快，只需要更改一个访问地址就可以了。然后，交换机将数据转到其他端口，该特性可以保证网络无间断地继续正常工作。

三、链路聚合的限制条件

聚合链路两端的物理参数必须保持一致：进行聚合的链路的数目、进行聚合的链路的速率、进行聚合的链路的双工方式

聚合链路两端的逻辑参数必须保持一致，同一个汇聚组中端口的基本配置必须保持一致，基本配置主要包括STP、QoS、VLAN、端口等相关配置

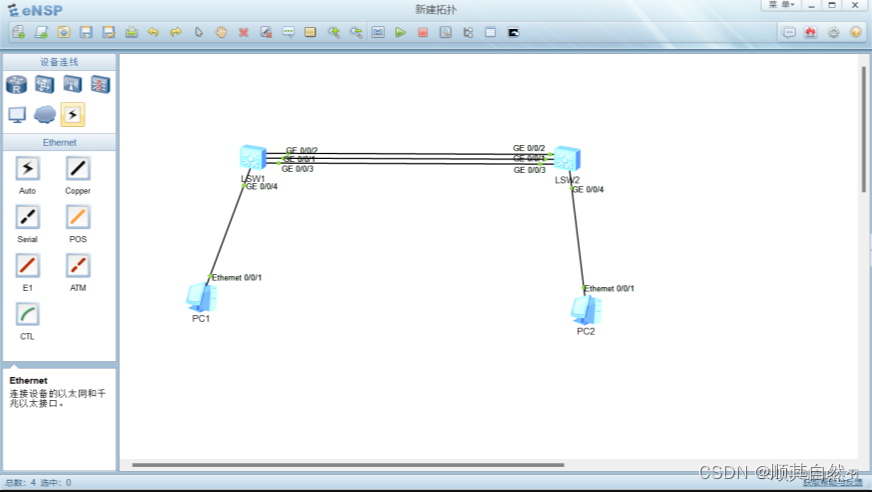

四、配置实验

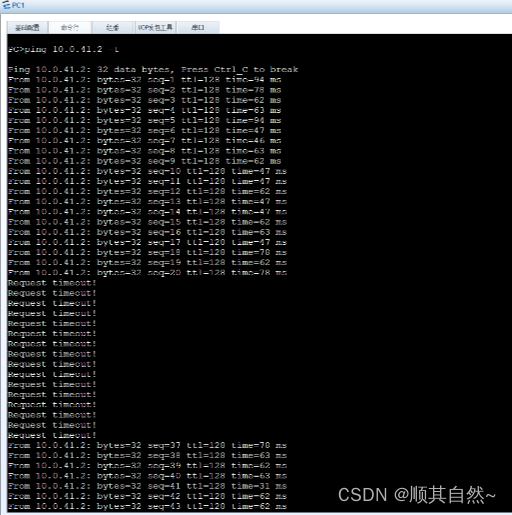

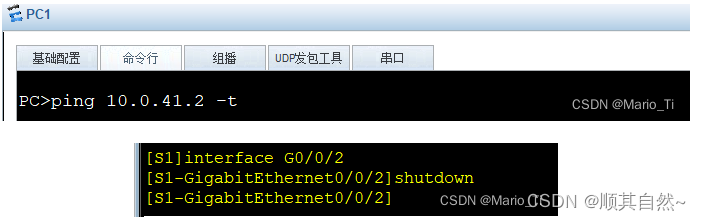

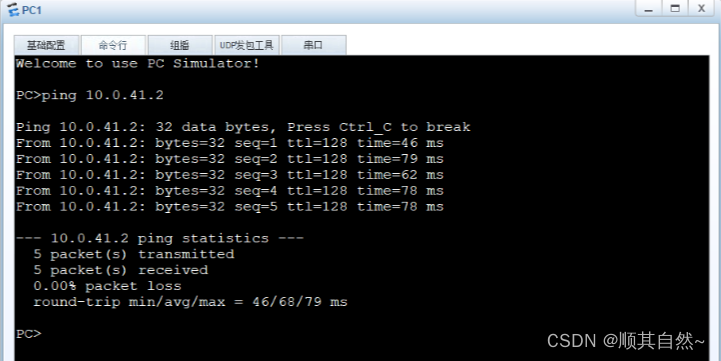

//先关闭交换机之间的接口G2,G3,并利用PC相互ping一下，测试连通性
<Huawei>
<Huawei>sys
[Huawei]sysname S1
[S1]interface G0/0/2
[S1-GigabitEthernet0/0/2]shutdown
[S1-GigabitEthernet0/0/2]interface g0/0/3
[S1-GigabitEthernet0/0/3]shutdown
[S1-GigabitEthernet0/0/3]


<Huawei>
<Huawei>sys
[Huawei]sysname S2
[S2]interface G0/0/2
[S2-GigabitEthernet0/0/2]shutdown
[S2-GigabitEthernet0/0/2]interface g0/0/3
[S2-GigabitEthernet0/0/ 3]shutdown
[S2-GigabitEthernet0/0/3]

//打开端口G2，可以观察到由于生成树的原因，某个端口处于堵塞状态
[S1-GigabitEthernet0/0/3]interface g0/0/2
[S1-GigabitEthernet0/0/2]undo shutdown
[S1-GigabitEthernet0/0/2]quit
[S1]display stp brief
MSTID        Port                Role        STP State        Protection
  0      GigabitEthernet0/0/1    ROOT        FORWARDING        NONE
  0      GigabitEthernet0/0/2    ALTE        DISCARDING        NONE
  0      GigabitEthernet0/0/4    DEST        FORWARDING        NONE


[S2-GigabitEthernet0/0/3]interface g0/0/2
[S2-GigabitEthernet0/0/2]undo shutdown
[S2-GigabitEthernet0/0/2]quit
[S2]display stp brief
MSTID        Port                Role        STP State        Protection
  0      GigabitEthernet0/0/1    DEST        FORWARDING        NONE
  0      GigabitEthernet0/0/2    DEST        FORWARDING        NONE
  0      GigabitEthernet0/0/4    DEST        FORWARDING        NONE

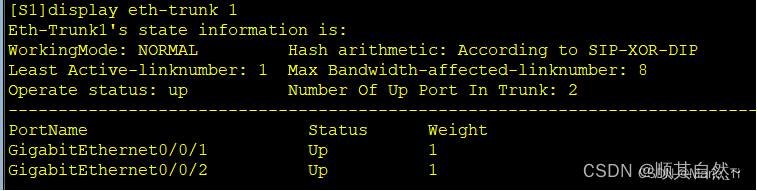

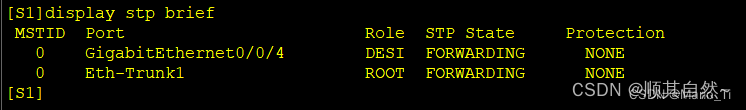

查看eth-trunk 1 接口状态以及信息
