Python可视化——matplotlib学习笔记（数学建模赛前准备）

Matplotlib笔记

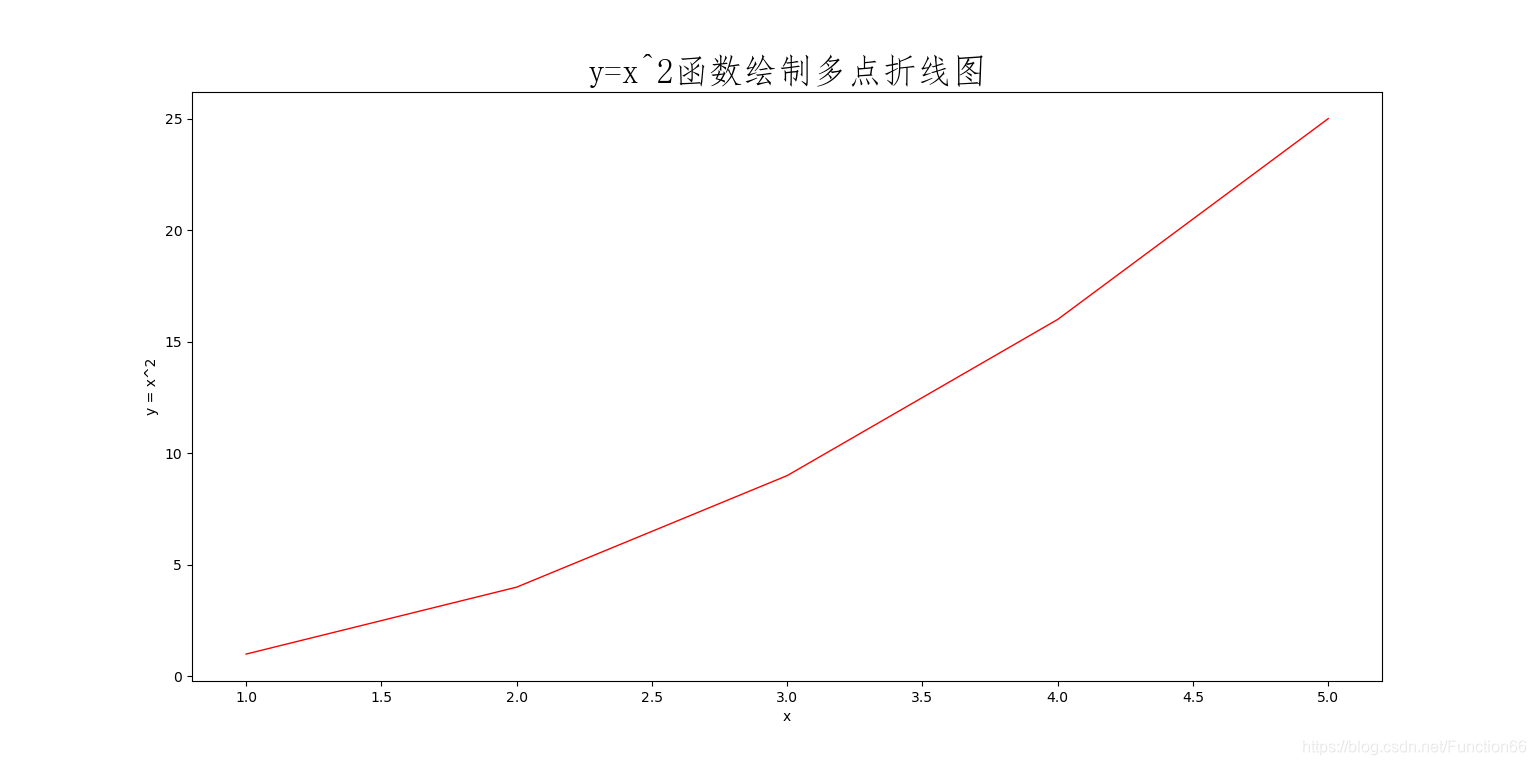

1.绘制折线图

• 基本操作
  • 设置线条宽度，颜色
  • 添加x y轴名称
  • 设置字体（封装成字典），解决中文无法识别的问题
  • 添加标题
  • 保存图片

import matplotlib.pyplot as plt

#指定要绘制的点的横纵坐标（大小必须相同）
x = [1,2,3,4,5]
y = [1,4,9,16,25]

#设置字体，解决中文无法识别的问题
font_title = {

    'family':'FangSong',
    'weight':'bold',
    'size':25
}

#设置线条宽度，颜色
plt.plot(x,y,linewidth = 1,color = 'red')

#添加x，y轴名称
#可将所需字体的字典加入到xlabel和ylabel函数参数中
plt.xlabel('x')
plt.ylabel('y = x^2')

#添加标题
plt.title('y=x^2函数绘制多点折线图',font = font_title)

#保存图片
plt.savefig('../my_image/img1.jpg')

plt.show()

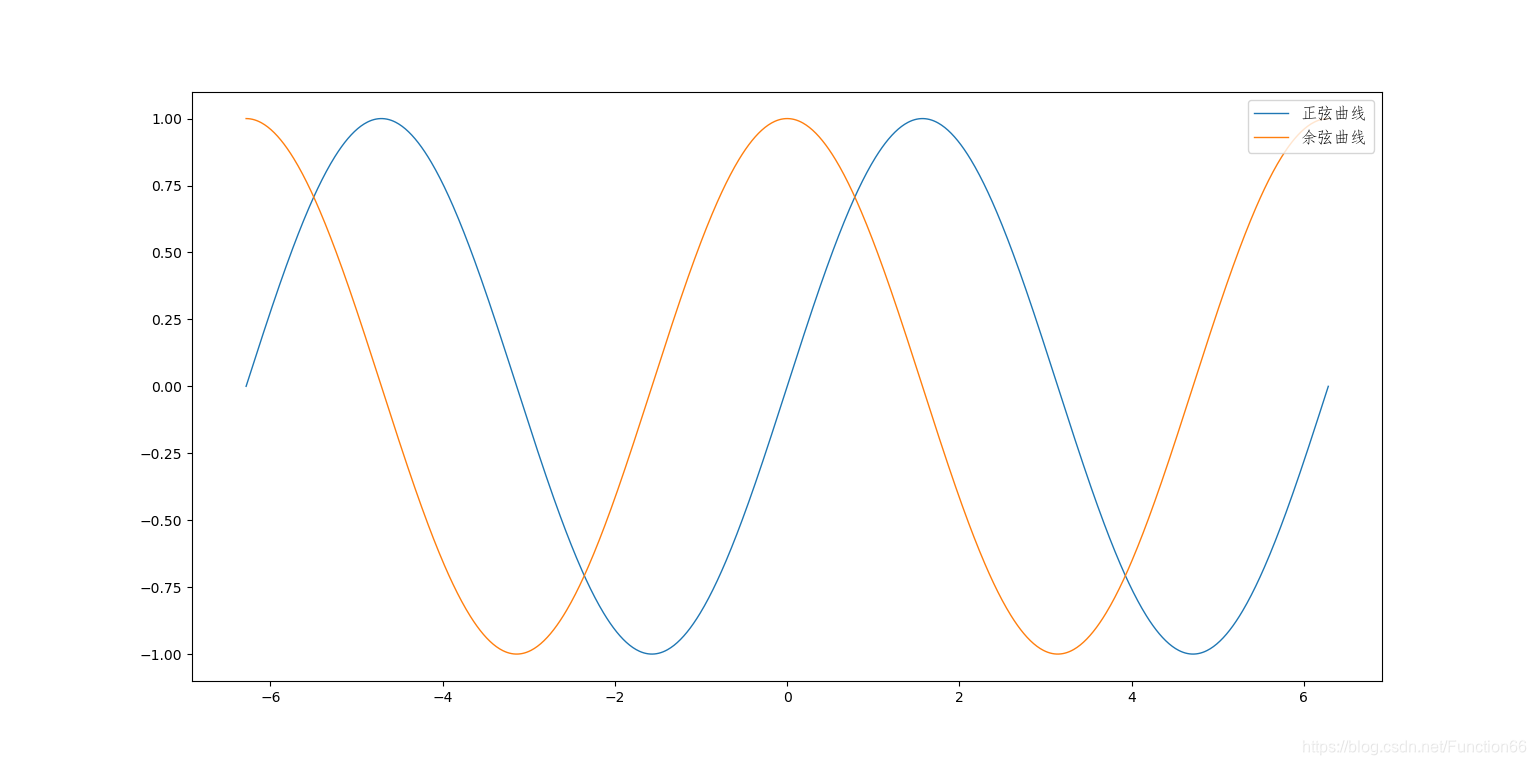

• 绘制正余弦曲线
  • 当所选取的点数量较多，最终会呈现处函数曲线图样式
  • 可利用numpy中的数组类型npArray初始化点的横纵坐标
  • 绘制图例

import matplotlib.pyplot as plt
#利用numpy库，调用其pi常量和sin、cos函数
import numpy as np

#设置字体，解决中文无法识别的问题
font_title = {

    'family':'FangSong',
    'weight':'bold',
    'size':12
}

#生成-pi到pi间的1000个数
x = np.linspace(-np.pi*2,np.pi*2,1000)

#调用numpy内置数学函数，此方法生成npArray数组，也可设置横纵坐标
y1 = np.sin(x)
y2 = np.cos(x)

#作图，在label中设置图例
plt.plot(x,y1,linewidth = 1,label = '正弦曲线')
plt.plot(x,y2,linewidth = 1,label = '余弦曲线')

#必须用legend函数才能显示图例
#函数参数：
#	- prop  		设置字体
#	- loc 			设置图例位置
#   - fancybox      边框 True
#   - framealpha    透明度 0.7
#   - shadow        阴影 True
#   - borderpad     边框宽度 1
plt.legend(prop = font_title, loc = 'upper right')

plt.show()

• 设置线条样式
  • 在plot函数中设置
  • 种类丰富，可参考文章：https://blog.csdn.net/qq_30992103/article/details/101905466

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(0,100,100)

plt.xlabel('x')
plt.ylabel('y')

#绘图时，设置线条样式
plt.plot(x,x-20,'--c')
plt.plot(x,x-10,'-.b')
plt.plot(x,</
