直热式空气能热水机是什么

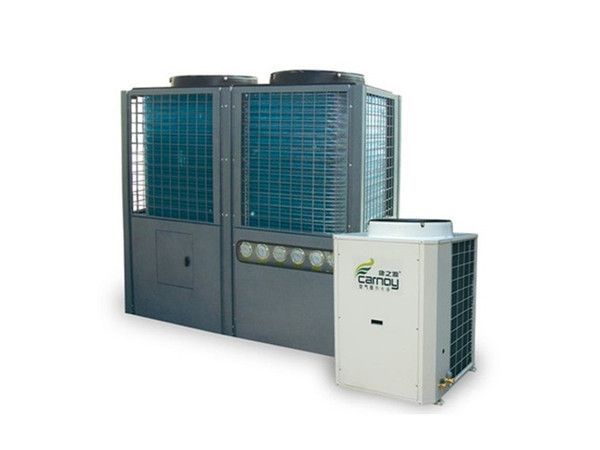

直热式空气能热水机,又称直热式空气源热水器或热泵热水器,是一种利用空气能进行加热的热水器。以下是对其特点、原理和优缺点的详细解释:

特点

  1. 工作原理:直热式空气能热水器采用直接传导的加热方式,电热元件置于槽板的槽中,当冷水流经槽中时,能直接流经热元件表面而被加热。由于水槽似蛇形,进水口流入的冷水是逐步被加热的,所以在出水口处可以得到温度较高的热水。
  2. 热量转移:它是通过让工质不断完成蒸发(吸取环境中的热量)→压缩→冷凝(放出热量)→节流→再蒸发的热力循环过程,从而将环境里的热量转移到水中。
  3. 温度范围:直热式空气源热泵热水机组在标准工况下能效比达到4.3以上,即使在环境温度低于0℃时,机组也能稳定高效运行。


直热式空气能热水器通过制冷原理从空气中吸收热量来制造热水,是一种“热量搬运”装置。其不需要阳光,因此可以放在家里或室外使用。

优缺点

优点
  1. 安全:使用空气能热水器时,不用担心会出现漏电的情况。
  2. 使用成本低:在加热时,不需要浪费很多电,一般加热30分钟就可以使用。
  3. 水温恒定:水温是恒定的,不需要自行调节,打开水龙头就可以立即使用。
  4. 使用时间长:用个20年不成问题,也不需要定期维修。
缺点
  1. 价格高:在购买时,需要承受一定的经济压力。
  2. 结霜问题:跟空调的工作原理一样,天气温度降下来以后,有可能会出现结霜的情况。

总结

直热式空气能热水机以其高效、环保、安全的特点,成为现代家庭和商业场所热水供应的理想选择。尽管价格稍高,但其长期使用的经济效益和环保优势使得它成为一种值得投资的热水器类型。


某厂生产需要用45℃的热水,需配置一台100立方米的保温热水箱,设计一套基于PLC的热水箱恒温控制系统,采用可编程控制器作为控制核心,完成以下功能。 1、系统配置五台直热式空气热水机,一个保温热水箱,一台可调功率的管式加热器。 2、正常情况五台直热式空气热水机对冷水进行加热,直热式空气热水机自动控温。保温热水箱 3、在冬季直热式空气热水机效果降低,当保温热水箱的水温达不到45℃,需用可调功率的管式加热器对保温热水箱循环加热。 4、对保温热水箱进行温度和液位检测,液位控制直热式空气热水机的运行,温度控制可调功率的管式加热器的工作。 5、将保温热水箱的水泵入可调功率的管式加热器中加热,流回保温热水箱,由PLC执行PI运算控制调功器使保温热水箱温度控制在45±1℃。 6、配置触摸屏,对控制系统参数进行显示及设定。 按照以上要求帮我用欧姆龙PLC CP1H写一份完整的梯形图以及需要的符号表,并且尽可能与实际编程界面相似,我没有PLC基础,需要你详细指导我把完整梯形图写入软件,每一步具体到鼠标和键盘以及每个指令间如何连接,具体到左端右端分别连接什么,每段梯形图分开指导,且需要呈现出梯形图示例,我没连接实物PLC,也没有连接虚拟PLC,我需要用这段完整的梯形图直接写入并用组态王仿真
03-22
<think>好的,用户需要关于使用欧姆龙PLC CP1H设计热水箱恒温控制系统的完整指导,包括梯形图、符号表、详细步骤和组态王仿真。首先,我得确认用户的需求。他们可能没有PLC基础,所以需要从基础开始解释,确保每个步骤都清晰易懂。 首先,系统需求分析。恒温控制通常涉及温度传感器、加热器、循环泵等组件。我需要明确各个输入输出点,比如温度传感器作为输入,加热器和泵作为输出。然后硬件选型,欧姆龙CP1H的型号可能影响I/O配置,需要确定具体的扩展模块,比如是否需要模拟量输入模块CP1W-AD041来处理温度信号。 接下来是符号表的设计。用户需要符号表来理解梯形图中的变量对应关系。例如,温度传感器连接到输入通道,加热器和泵连接到输出通道。符号表需要包括地址、符号名和注释,方便理解。 然后是梯形图程序的编写。对于没有基础的用户,必须分步骤解释。主程序可能包括自动和手动模式切换,温度比较逻辑,PID控制部分。手动模式相对简单,直接控制加热器和泵。自动模式需要PID调节,这里可能需要使用欧姆龙的PID指令,比如PID(190),并配置相关参数。需要详细说明每个指令的作用,以及如何设置参数如比例带、积分时间等。 接着是组态王仿真部分。用户可能不熟悉组态软件,需要指导如何新建工程、定义设备(欧姆龙CP1H的驱动)、变量关联,以及画面设计。仿真时的步骤和注意事项也要提及,比如如何模拟温度变化,观察PLC的反应。 可能遇到的问题:用户可能对PID参数整定不熟悉,需要给出基本的调整方法,或者建议使用自整定功能。另外,硬件连接中的细节,比如温度传感器的信号类型(4-20mA还是0-10V),需要与PLC的模拟量模块匹配,这点需要强调。还有,组态王中的变量地址必须与PLC程序中的地址一致,否则仿真无法正确反映。 需要确保所有步骤逻辑清晰,避免专业术语过多,用简单语言解释。可能还需要提醒用户安全操作,比如在真实环境中测试前的检查,避免设备损坏或危险。 最后,检查是否所有部分都覆盖:符号表、梯形图分部分说明、组态王仿真步骤,以及常见问题处理。确保引用正确,参考内容是关于PLC在热水系统的应用,这里需要关联到欧姆龙的具体实现。</think>### 欧姆龙PLC CP1H热水箱恒温控制系统设计指南 #### 一、系统需求分析 1. 控制目标:维持热水箱温度在设定值(例如$50 \pm 2^\circ C$) 2. 硬件组成: - 温度传感器(PT100,4-20mA输出) - 加热器(通过固态继电器控制) - 循环泵(确保水温均匀) - 欧姆龙CP1H-XA40DR-A PLC(带模拟量输入)[^1] #### 二、符号表设计(I/O分配) | 地址 | 符号名 | 类型 | 注释 | |----------|--------------|--------|---------------------| | CIO0.00 | AutoMode | 输入 | 自动模式切换开关 | | CIO0.01 | ManualMode | 输入 | 手动模式切换开关 | | CIO100.00| Heater | 输出 | 加热器控制 | | CIO100.01| Pump | 输出 | 循环泵控制 | | AI0 | TempActual | 输入 | 实际温度值(4-20mA)| | DM100 | TempSet | 寄存器 | 温度设定值(BCD) | | DM101 | TempDeadband | 寄存器 | 温度死区(±2℃) | #### 三、梯形图程序编写(关键部分) 1. **模式选择程序**: ```ladder |--[AutoMode]----[MOV #500 DM100]--| //设置目标温度50.0℃ |--[ManualMode]--[MOV #0 DM100]----| //手动模式归零 ``` 2. **温度比较逻辑**: ```ladder |--[CMP AI0 DM100]--| |--[< DM101]--------[SET Heater]--| //温度低于下限启动加热 |--[> DM101]--------[RST Heater]--| //温度高于上限停止加热 ``` 3. **PID控制模块**: ```ladder |--[PID DM100 AI0 CIO100.00]--| //使用PID(190)指令 // PID参数设置: DM200 = Kp (比例系数) DM201 = Ti (积分时间) DM202 = Td (微分时间) ``` #### 四、组态王仿真步骤 1. **新建工程**: - 选择欧姆龙CP1H驱动(HostLink协议) - 设置COM口参数:波特率9600,数据位7,停止位1,偶校验 2. **变量关联**: ```javascript register.AddTag("Temperature", "AI0", "REAL"); register.AddTag("HeaterStatus", "CIO100.00", "BOOL"); ``` 3. **画面设计**: - 添加温度趋势图(Y轴范围0-100℃) - 创建控制面板包含: - 温度设定输入框(关联DM100) - 模式切换按钮(关联CIO0.00/0.01) #### 五、操作注意事项 1. **温度校准**: $$ T_{actual} = \frac{(AI0 - 4000)}{16000} \times 100 $$ 其中$4000$对应$4mA$($0^\circ C$),$20000$对应$20mA$($100^\circ C$) 2. **PID参数整定**: - 初始建议值:$K_p=3.0$,$T_i=120s$,$T_d=30s$ - 使用阶跃响应法调整
