XTR115的一些感悟

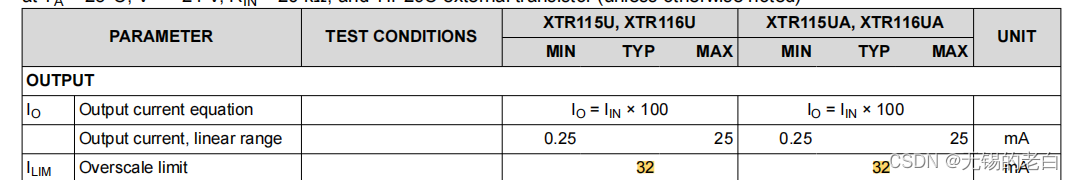

今天花了些时间看了下XTR115的资料，虽然之前经常用，但是电路里面的细节一直没有去深究。1、XTR115的最大电流是32mA.当环路电流接近32 mA时能自动限流，这个在手册里有的。我在想XTR115坏了是什么情况。以前遇到过好多个XTR115损坏的情况，但是想不起来了。下次遇到XTR115损坏的情况量一下把。

2、XTR115需要适配一个外部的NPN晶体管，它与内部输出晶体管并联后可降低芯片的功耗。

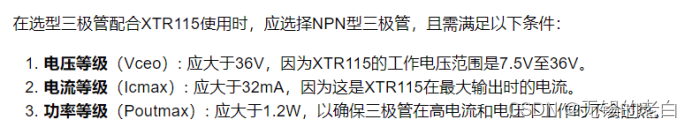

这是我问AI得到的适配的NPN的选型标准：

        这里我们变送器的工作电压是24V，最大电流20 mA,算下来最大功率0.48W，而我们电路里的2SC2383的Pc只有0.5W。感觉2SC2383可能有点不太够。当然实际使用中电流一般都在10mA以下，正常工作时连0.2W都不到，在实际应用中好像也没因为这个三极管出过问题。

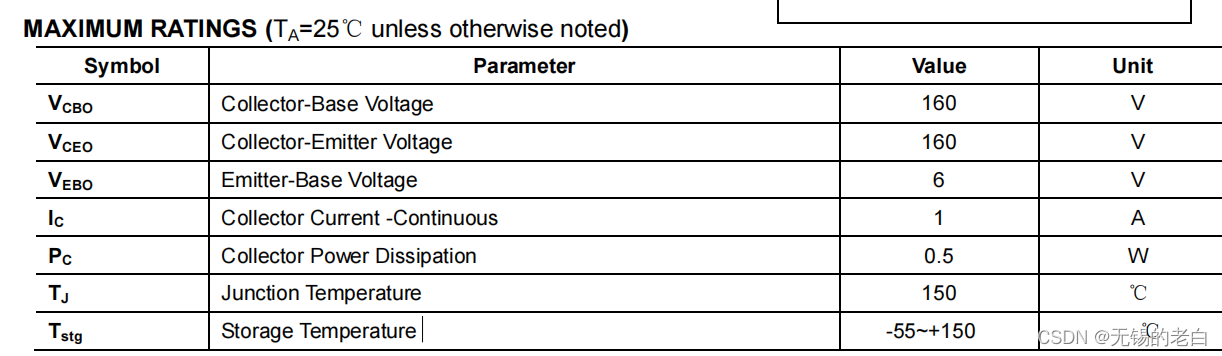

2SC2383的电气参数如下：

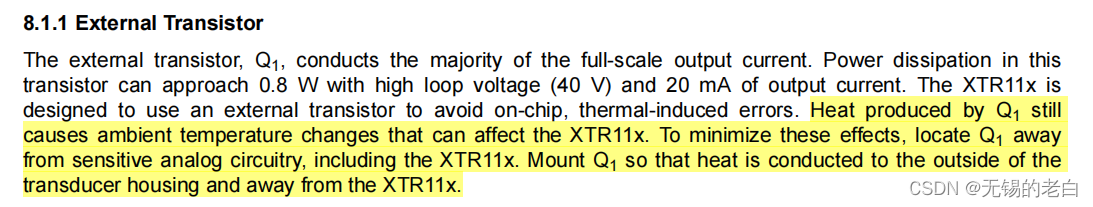

3、XTR115的手册提到，三极管要离XTR115尽量远，不然它的发热可能会影响到XTR115，为了将这种影响降低到最小，三极管要远离XTR115。

        我看我们的板子XTR115和2SC2383三极管就挨在一起，看起来也蛮正常的。下次要是有改版的话，要把这两个分开一点。

4、XTR115的Vreg=5V，可以用来驱动单片机或其他电路，但是这个5V的电流很小，要选用低功耗的器件。

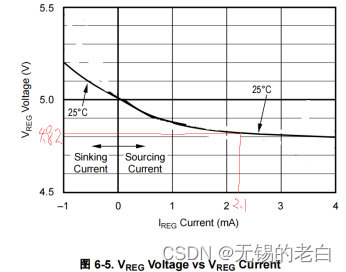

        这个是XTR115的Vreg与电流曲线，我把图中-55和125℃的曲线删除了，就剩下25℃的，方便查看。其中-1到0mA是灌电流，可以看到，不同的电压对应的不同的电流。我实测下来，电压是4.82V，电流是2.1mA（有单片机在工作）。从图中可以看到，它最大的电流也就4mA。

        因为后面的STM32也是用的这个5V来驱动的，所以5V转3.3V和STM32都要选取低功耗的。

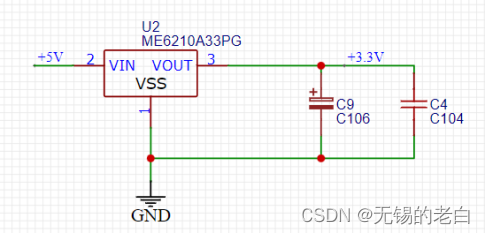

5V转3.3V用的是ME6210，电路如下：

        6210的静态电流比较小，只有1.5uA（实测了下，把后级电路断开，ME6210的5V上的电流还真的是1.5uA）。

        单片机用的STM32L431，主频8M。从手册上面看是84uA/M。那8M就要672uA，这个估计跟开的外设多少也有关系。实测下来3.3V上面的电流是2.1mA，也在XTR115的负载能力范围内。单片机要是主频调高了的话就会出问题。

        别的没了，以后有新的再来加吧。
