本文详细介绍了如何使用Cadence Allegro PCB SI生成寄生参数报告，包括选择网络、生成报告的步骤，并对报告的四个关键部分进行了解读，强调了寄生参数报告在硬件开发中分析模拟信号网络的重要性。
🏡《Cadence 开发合集目录》 🏡《Cadence PCB 仿真宝典目录》
1，概述
寄生参数报告是网络寄生电阻，寄生电容，延迟时间的总结报告。本文简单介绍使用Allegro PCB SI生成寄生参数报告的方法，及Parasitics Report要点导读。
2，生成报告

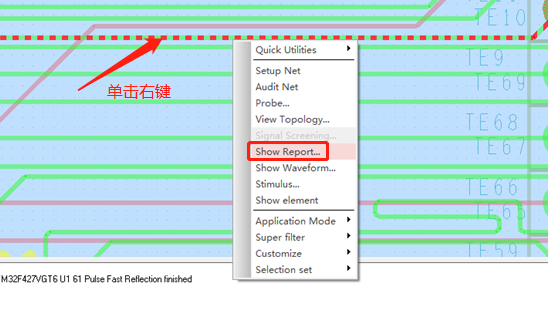

第1步，选择需要生成报告的网络，然后单击右键选择“Show Report”
第2步：安装如下图勾选“Parasitics”Fast/Typical/Show
