Android 屏幕适配

目录

一、为什么要适配

二、几个重要的概念

2.1 屏幕尺寸

2.2 屏幕分辨率

2.3 屏幕像素密度

2.4 屏幕尺寸、分辨率、像素密度三者关系

三、常用单位

3.1 密度无关像素(dp)

3.2 独立比例像素（sp）

3.3 dp与px的转换

四、解决方案

4.1 今日头条

4.2 ScreenMatch适配

4.2.1 下载插件

4.2.2 使用

4.2.3 「自定义values文件」

4.3 选择适配方案->今日头条

官方文档-屏幕兼容性概览

---

一、为什么要适配

        由于Android系统的开放性，OEM厂商、运营商都可以对Android进行定制，于是导致运行 Android 的设备多种多样，它们有着不同的屏幕尺寸和像素密度。

        尽管系统可通过基本的缩放和调整大小功能使界面适应不同屏幕，但你应做出进一步优化，以确保界面能够在各类屏幕上美观地呈现。

        例如UI以375px宽度来设计，如果你直接使用1dp=1px的这种方式来写代码，那么在不同屏幕的手机上面的显示可能是不一样的，这就需要你来做适配。

二、几个重要的概念

2.1 屏幕尺寸

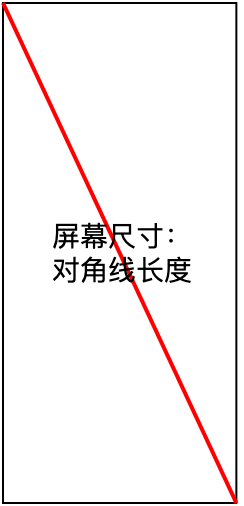

        屏幕尺寸指屏幕的对角线的长度，单位是英寸(inch)，1英寸=2.54厘米



比如常见的屏幕尺寸有：4.7寸、5寸、5.5寸、6寸等。

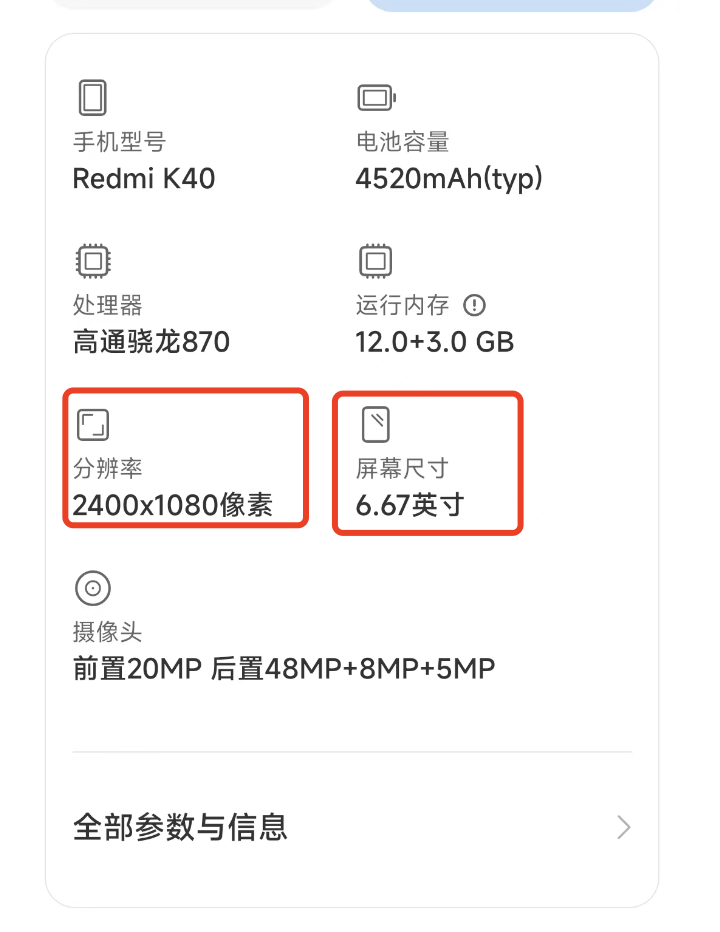

        还有一些特殊屏幕尺寸，例如Redmi K40：6.67英寸。

        这个一般在设置关于手机中查看自己的屏幕尺寸。

2.2 屏幕分辨率

        屏幕分辨率是指在横纵向上的像素点数，单位是px，1px=1个像素点。一般以「纵向像素x横向像素，如1080x2400」。表示宽度方向上有1080个像素点，在高度方向上有2400个像素点

单位：px（pixel），1px=1像素点。

Android手机常见的分辨率：480x800、720x1280、1080x1920

UI设计师的设计图会以px作为统一的计量单位

2.3 屏幕像素密度

        屏幕像素密度是指每英寸上的像素点数，单位是dpi，即"dot per inch"的缩写。

        屏幕像素密度与屏幕尺寸和屏幕分辨率有关，在单一变化条件下，屏幕尺寸越小、分辨率越高，像素密度越大，反之越小。

假设设备内每英寸有160个像素，那么该设备的屏幕像素密度=160dpi

        安卓手机对于每类手机屏幕大小都有一个相应的屏幕像素密度：

密度类型	代表的分辨率（px）	屏幕像素密度（dpi）
低密度（ldpi）	240x320	120
中密度（mdpi）	320x480	160
高密度（hdpi）	480x800	240
超高密度（xhdpi）	720x1280	320
超超高密度（xxhdpi）	1080x1920	480

2.4 屏幕尺寸、分辨率、像素密度三者关系

        像素密度(dpi) =宽高/屏幕大小。

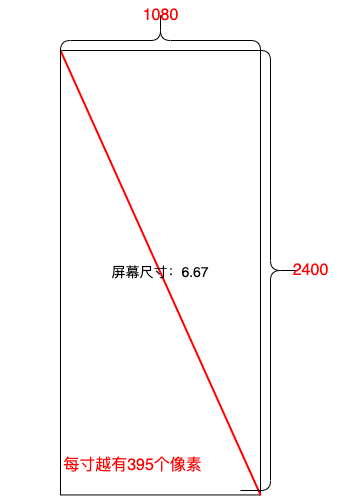

        例如：屏幕分辨率为1080x2400，屏幕尺寸为6.67来计算。

        1. 像素密度(dpi) = / 6.67

        2. 像素密度(dpi) = 6926400 / 6.67

        3. 394.573532825 = 6926400 / 6.67

「即：每寸越有395个像素」

三、常用单位

3.1 密度无关像素(dp)

        density-independent pixel，叫dp或dip，与终端上的实际物理像素点无关。可以保证在不同屏幕像素密度的设备上显示相同的效果

         Android开发时用dp而不是px单位设置图片大小，是Android特有的单位

        场景：假如同样都是画一条长度是屏幕一半的线，如果使用px作为计量单位，那么在480x800分辨率手机上设置应为240px；在320x480的手机上应设置为160px，二者设置就不同了；如果使用dp为单位，在这两种分辨率下，160dp都显示为屏幕一半的长度。

3.2 独立比例像素（sp）

        sp，即scale-independent pixels，与dp类似，但是可以根据文字大小首选项进行放缩，是设置字体大小的御用单位。

3.3 dp与px的转换

        在Android中，规定以160dpi（即屏幕分辨率为320x480）为基准：1dp=1px。

        px = dp * (dpi / 160)

密度类型	代表的分辨率（px）	屏幕密度（dpi）	换算（px/dp）	比例
低密度（ldpi）	240x320	120	1dp=0.75px	3
中密度（mdpi）	320x480	160	1dp=1px	4
高密度（hdpi）	480x800	240	1dp=1.5px	6
超高密度（xhdpi）	720x1280	320	1dp=2px	8
超超高密度（xxhdpi）	1080x1920	480	1dp=3px	12

四、解决方案

4.1 今日头条

        px值 = dp值 * metrics.density，这里的density是指的手机的屏幕密度，由系统提供，不同的手机的density可能不同；所以我们不能直接使用系统的density，需要篡改density来达到适配的目的

public class MainActivity extends AppCompatActivity {

    private static float sNoncompatDensity;// 系统的Density
    private static float sNoncompatScaleDensity;// 系统的ScaledDensity

    private static void setCustomDensity(Activity activity, final Application application){
        final DisplayMetrics appDisplayMetrics = application.getResources().getDisplayMetrics();

        if(sNoncompatDensity == 0){
            // 系统的Density
            sNoncompatDensity = appDisplayMetrics.density;
            // 系统的ScaledDensity
            sNoncompatScaleDensity = appDisplayMetrics.scaledDensity;
            // 监听在系统设置中切换字体
            application.registerComponentCallbacks(new ComponentCallbacks() {
                @Override
                public void onConfigurationChanged(@NonNull Configuration newConfig) {
                    if(newConfig != null && newConfig.fontScale > 0){
                        sNoncompatScaleDensity = application.getResources().getDisplayMetrics().scaledDensity;
                    }
                }

                @Override
                public void onLowMemory() {

                }
            });
        }
        // 此处以360dp的设计图作为例子
        final float targetDensity = appDisplayMetrics.widthPixels / 360;
        final float targetScaledDensity = targetDensity * (sNoncompatScaleDensity/sNoncompatDensity);
        final int targetDensityDpi = (int)(160 * targetDensity);

        appDisplayMetrics.density = targetDensity;
        appDisplayMetrics.scaledDensity = targetScaledDensity;
        appDisplayMetrics.densityDpi = targetDensityDpi;

        final DisplayMetrics activityDisplayMetrics = activity.getResources().getDisplayMetrics();
        activityDisplayMetrics.density = targetDensity;
        activityDisplayMetrics.scaledDensity = targetScaledDensity;
        activityDisplayMetrics.densityDpi = targetDensityDpi;
    }


    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setCustomDensity(this,this.getApplication());
        setContentView(R.layout.activity_main);

    }
}

4.2 ScreenMatch适配

        Android ScreenMatch屏幕适配是一种简单适用的适配方式，是由Android官方推出的适配方法

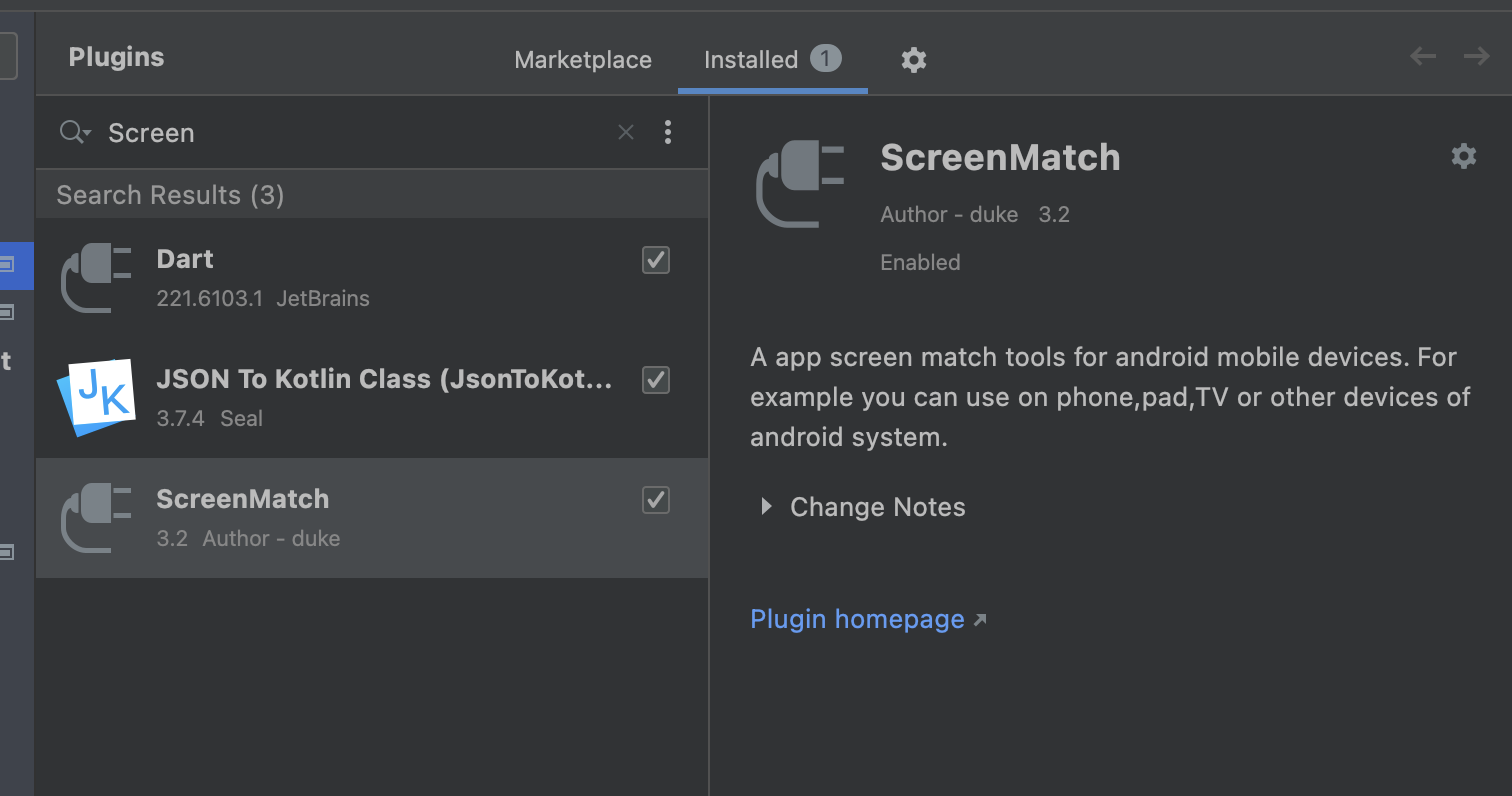

4.2.1 下载插件

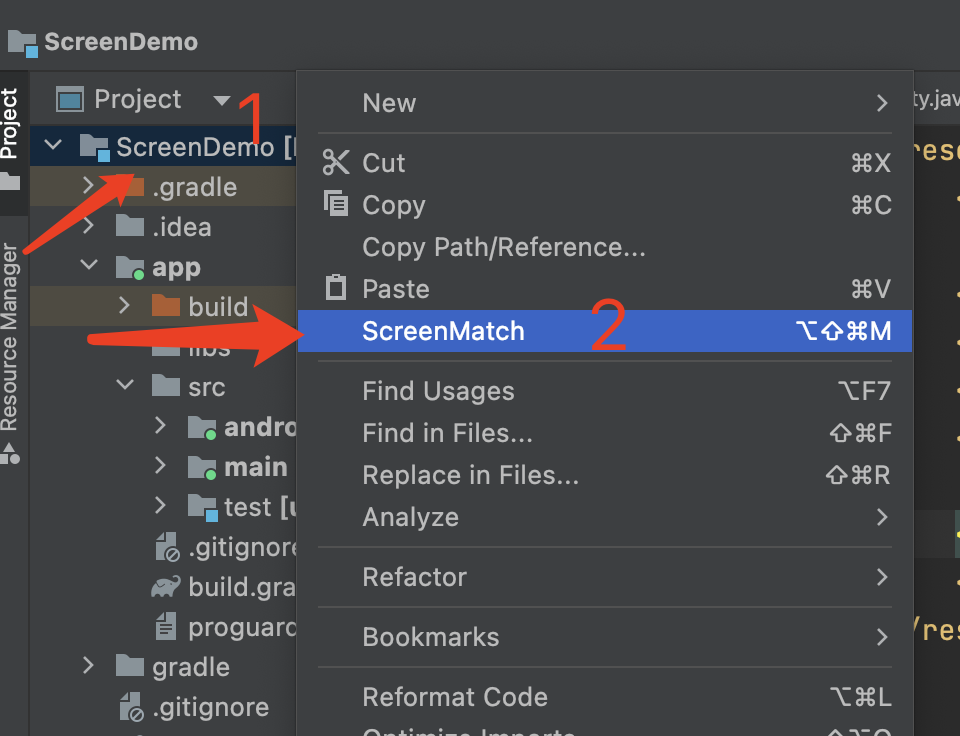

4.2.2 使用

        之后会有选择项目的界面，选择你想在哪个项目中使用ScreenMatch。

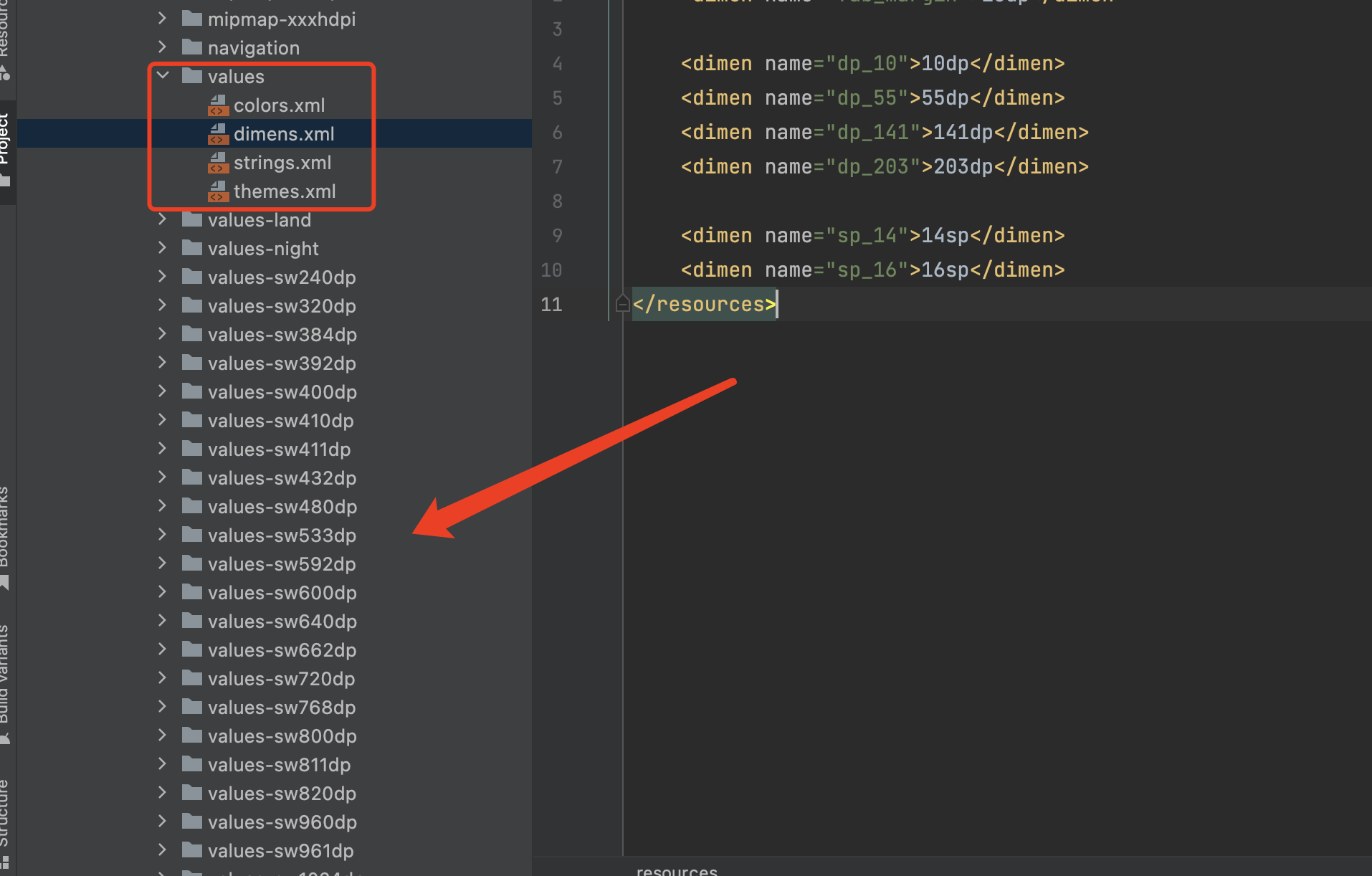

        根据你选择的尺寸来生成对应的values，默认有一大堆。

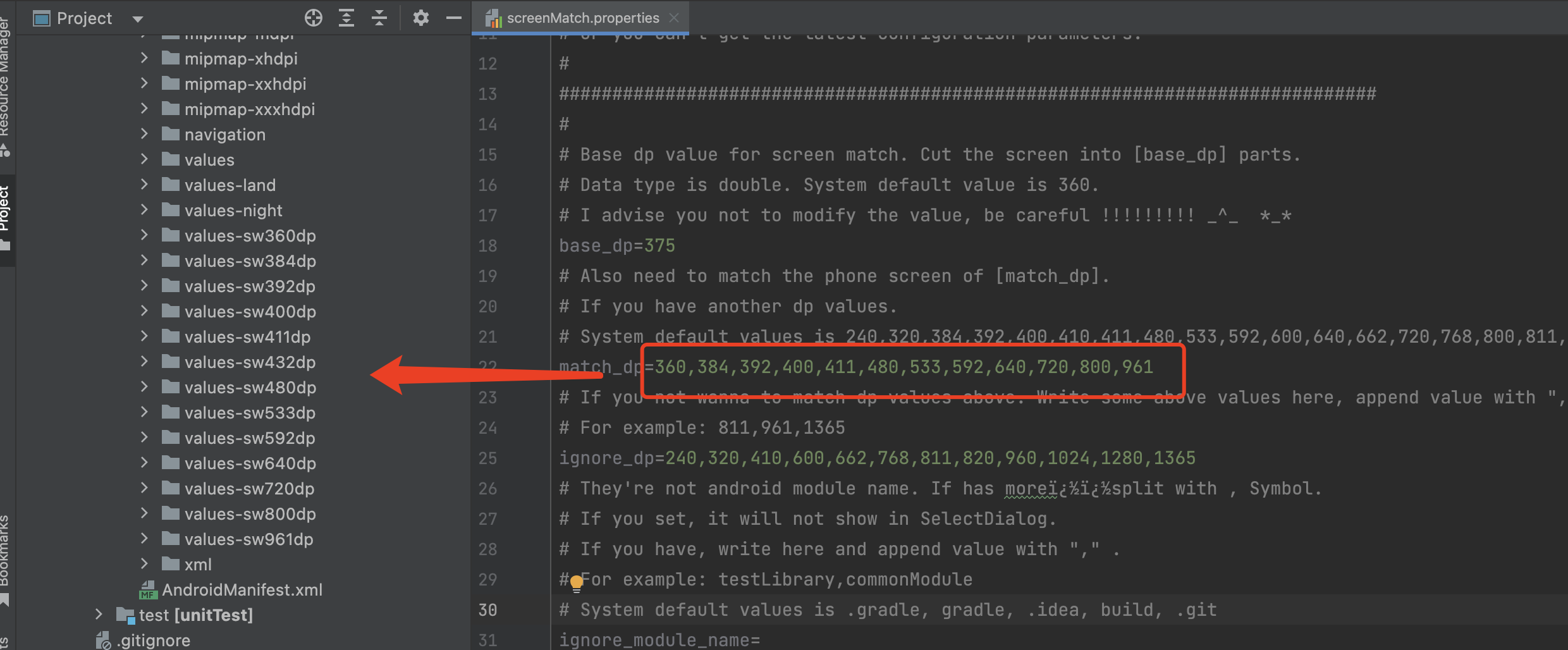

4.2.3 自定义values文件

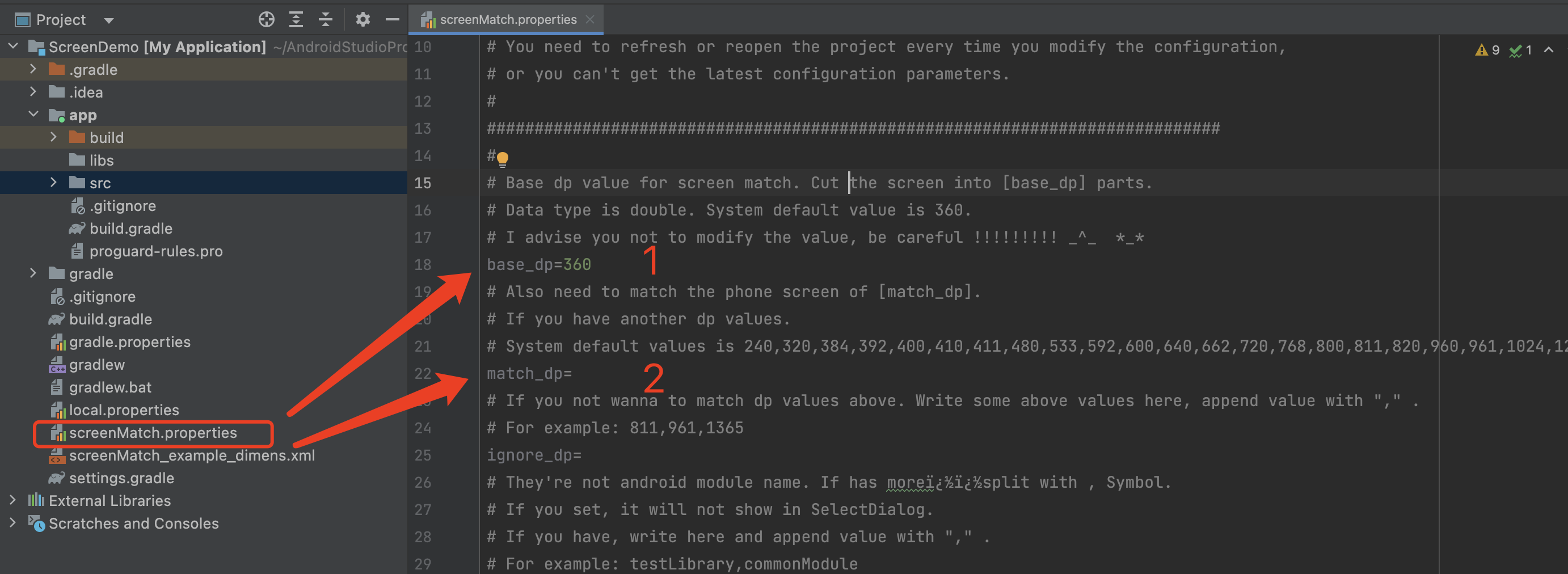

在screenMatch.properties中你需要关注：

• 1.base_dp：若base_dp=360这种机型在你项目中就不可能有，你完全可以根据你项目中的基础机型来配置这个基础base_dp。我这是UI用的375，所以此处改为375。

• 2.match_dp和ignore_dp要配合使用：

  • match_dp：需要的尺寸

  • ignore_dp：忽略的尺寸

所有尺寸在红框上方的注解里面有。

4.3 选择适配方案->今日头条

• 1.快捷方便

• 2.后期维护调整也省事

• 3.包体小

官方文档-屏幕兼容性概览
