Excel xls 转GIS shp文件及投影方法



1.excel/csv转shp文件

1.1表格预处理

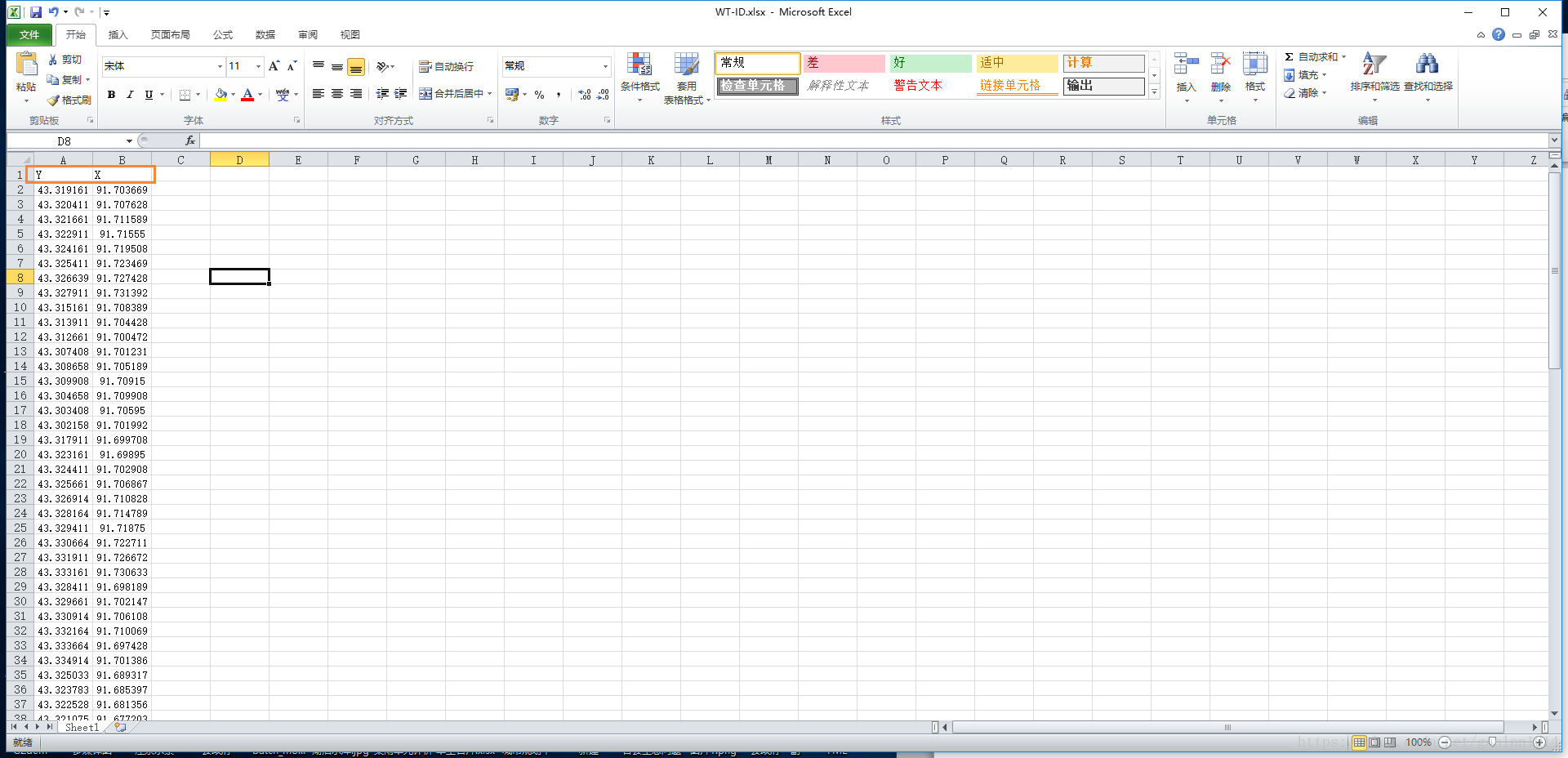

打开风场点坐标表WT.xlsx，检查是否有X、Y列名，若无，添加一行。保存退出。

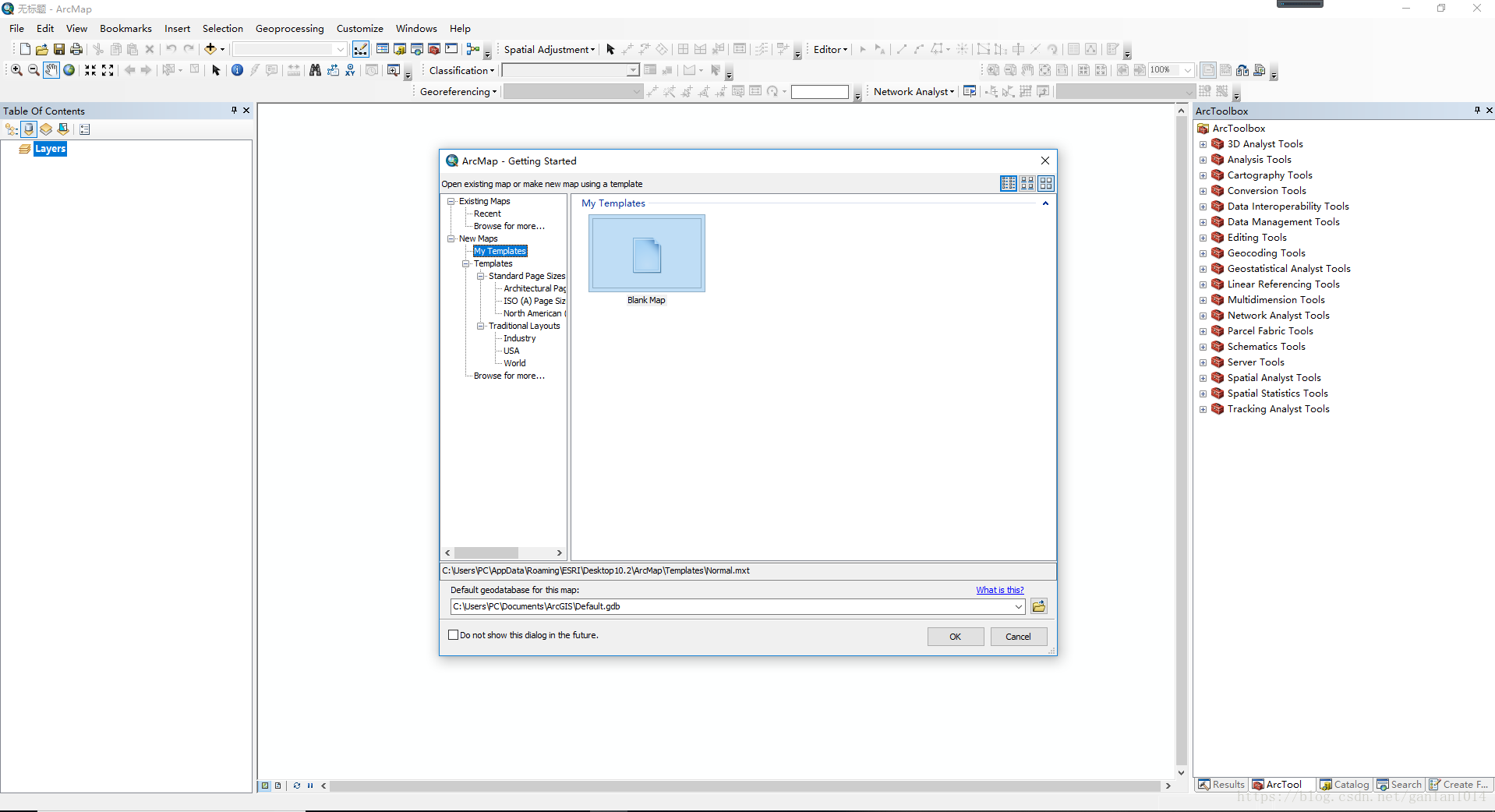

1.2打开Arcgis，新建一个空白地图BlankMap。

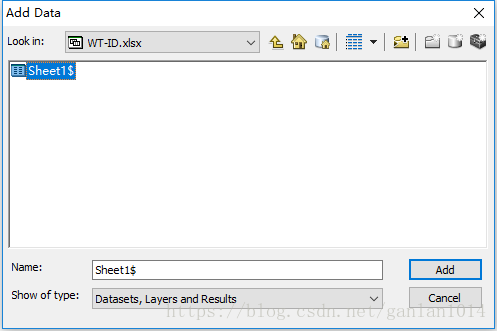

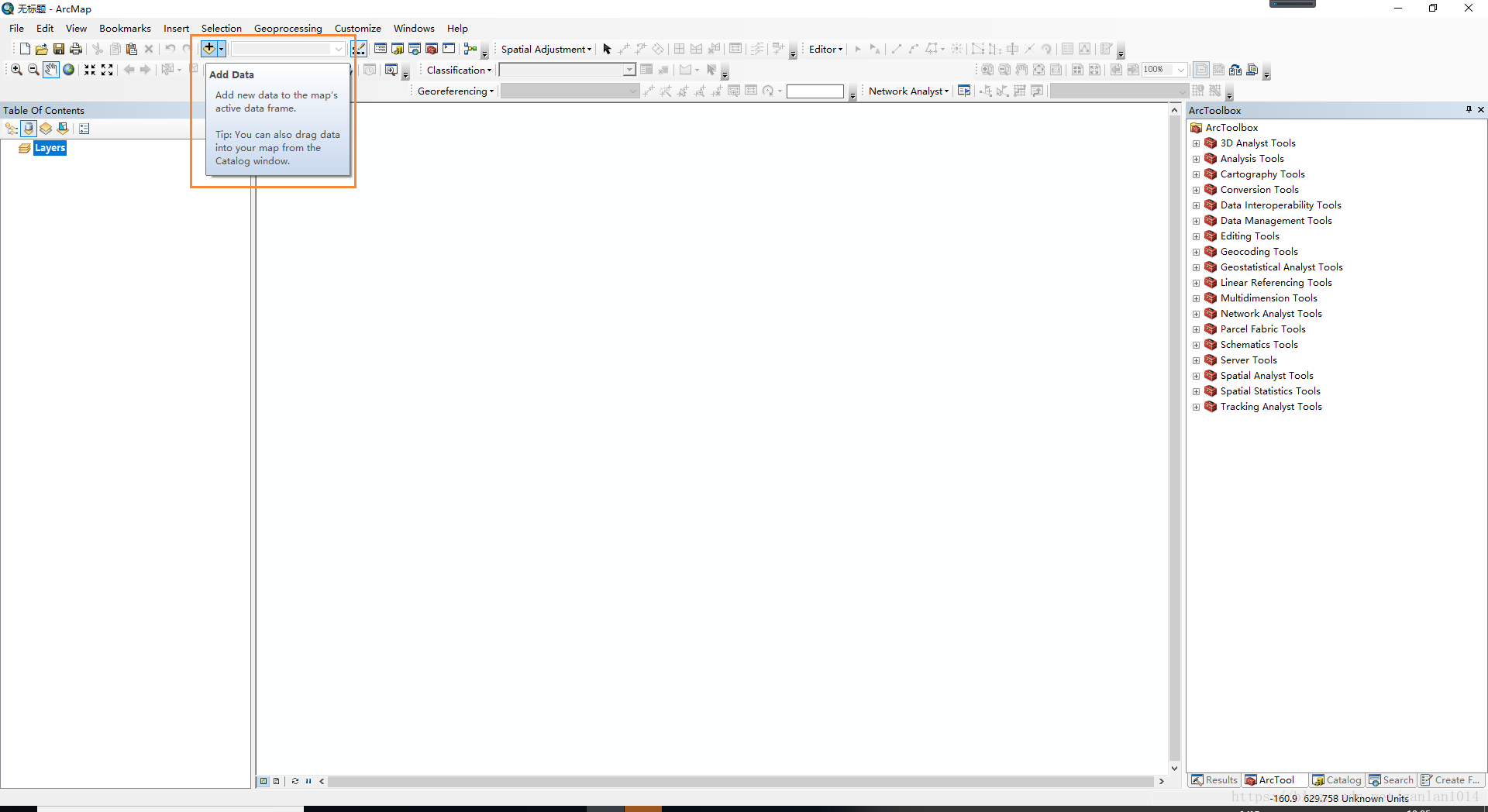

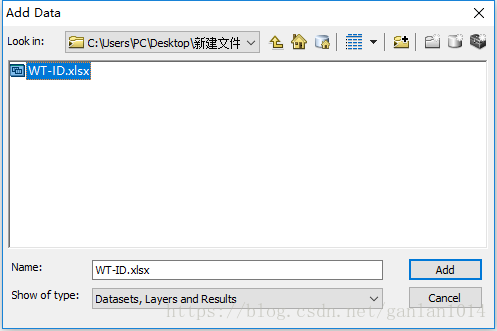

1.3加载原始WGS84地理坐标系表，WT.xlsx。

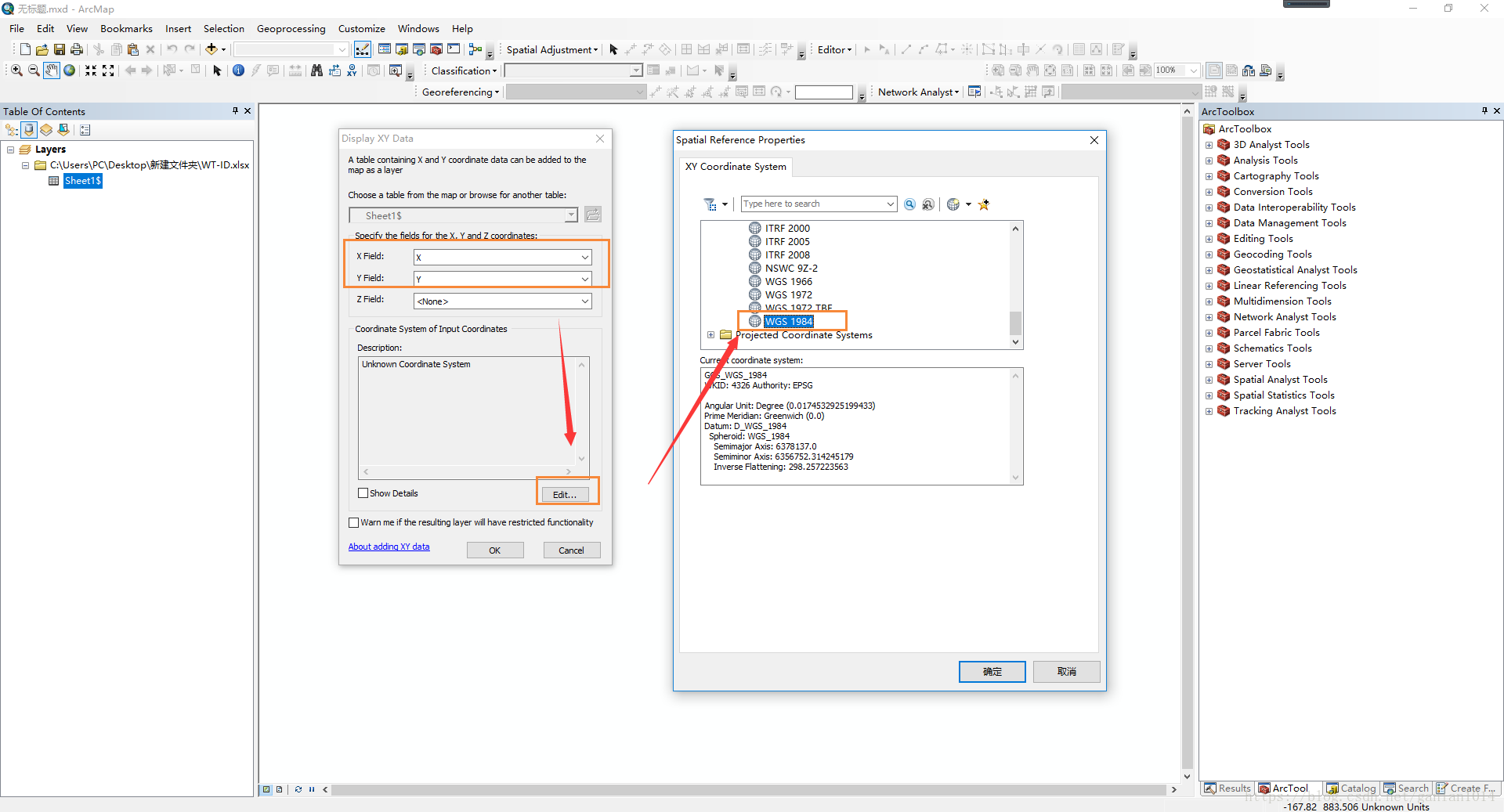

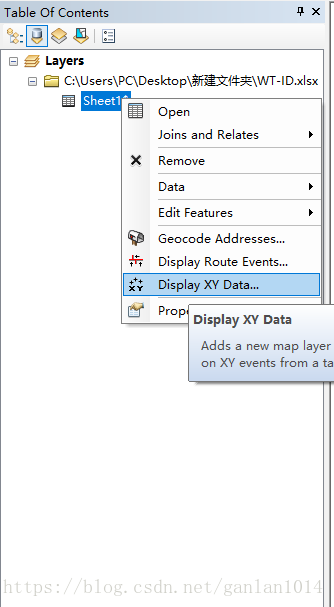

1.4表格转点：右键刚添加进来的表格，选择Display XY Data，添加xy坐标显示。

坐标的X字段选择X列，Y字段选择Y列，然后再在下方的坐标系统框中点击“Eidt”编辑，下拉选中Geographic Coordinate Systems地理坐标系-world世界-WGS1984。确定-OK。

1.5 另存一个规范点图层。

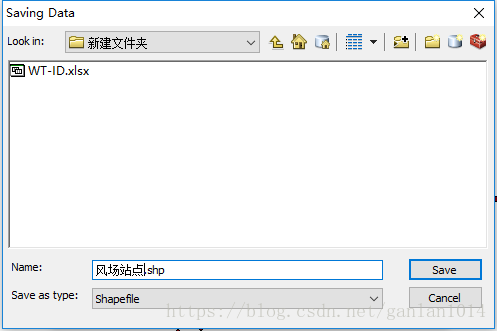

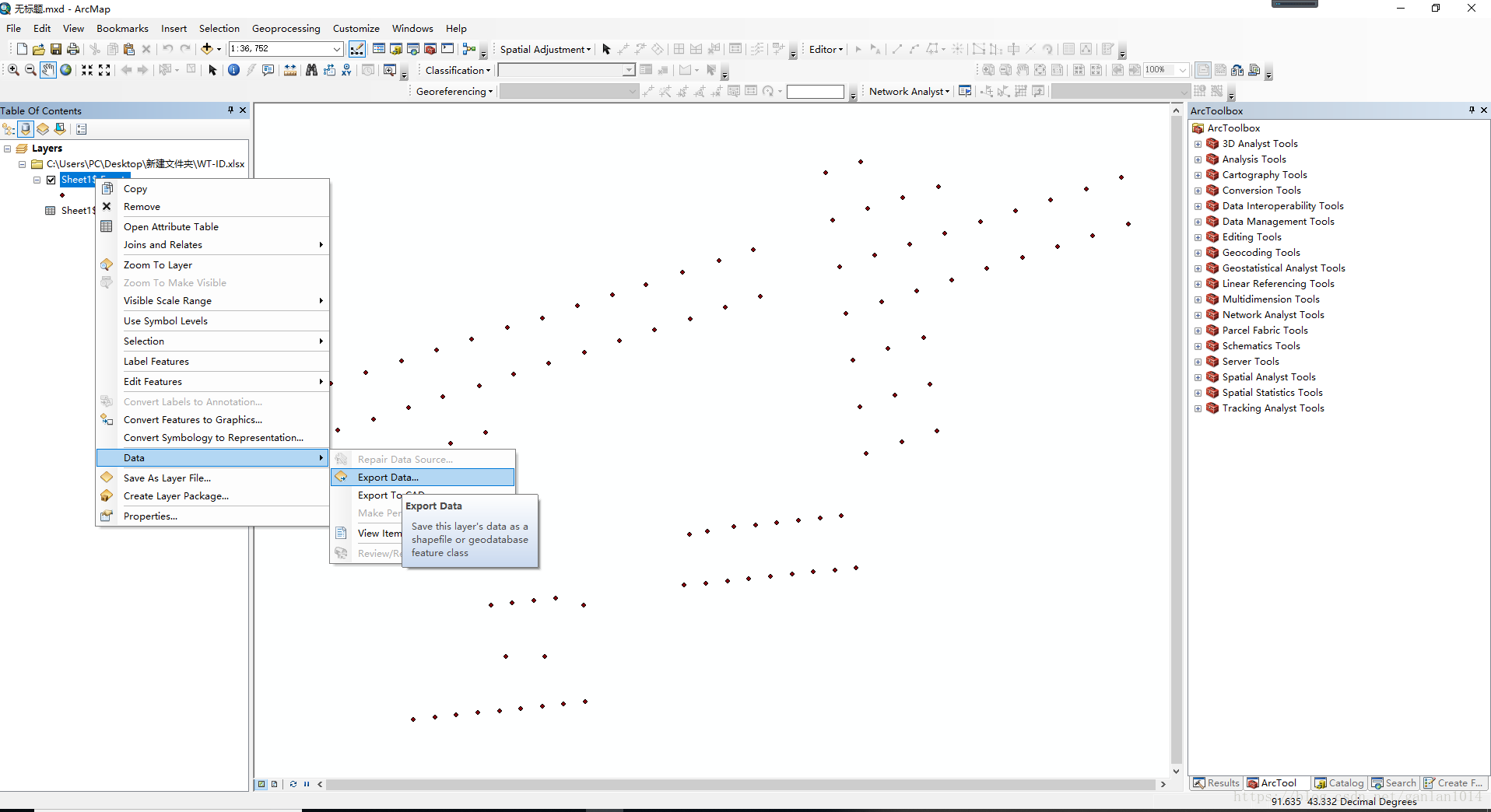

点图层生产成功，右键点图层Sheet Event，选择Data数据-Export Data导出数据，另存一个规范点图层。

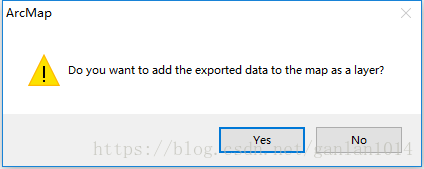

是否加载新导出的图层，选是。

1. 地理坐标系换投影坐标系（WGS1984 转UTM）

2.1点投影转换

点击展开arctoolbox tool工具箱

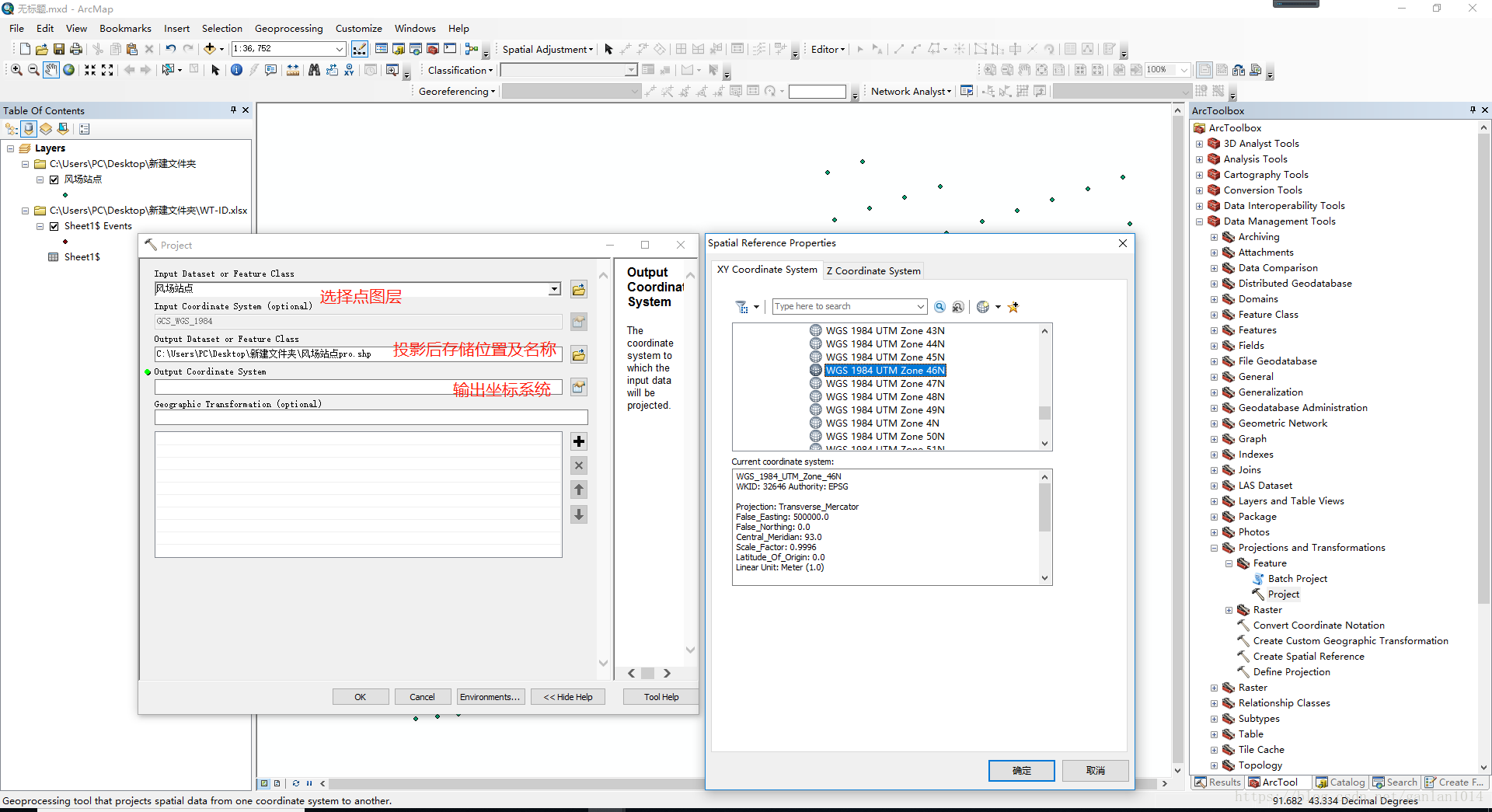

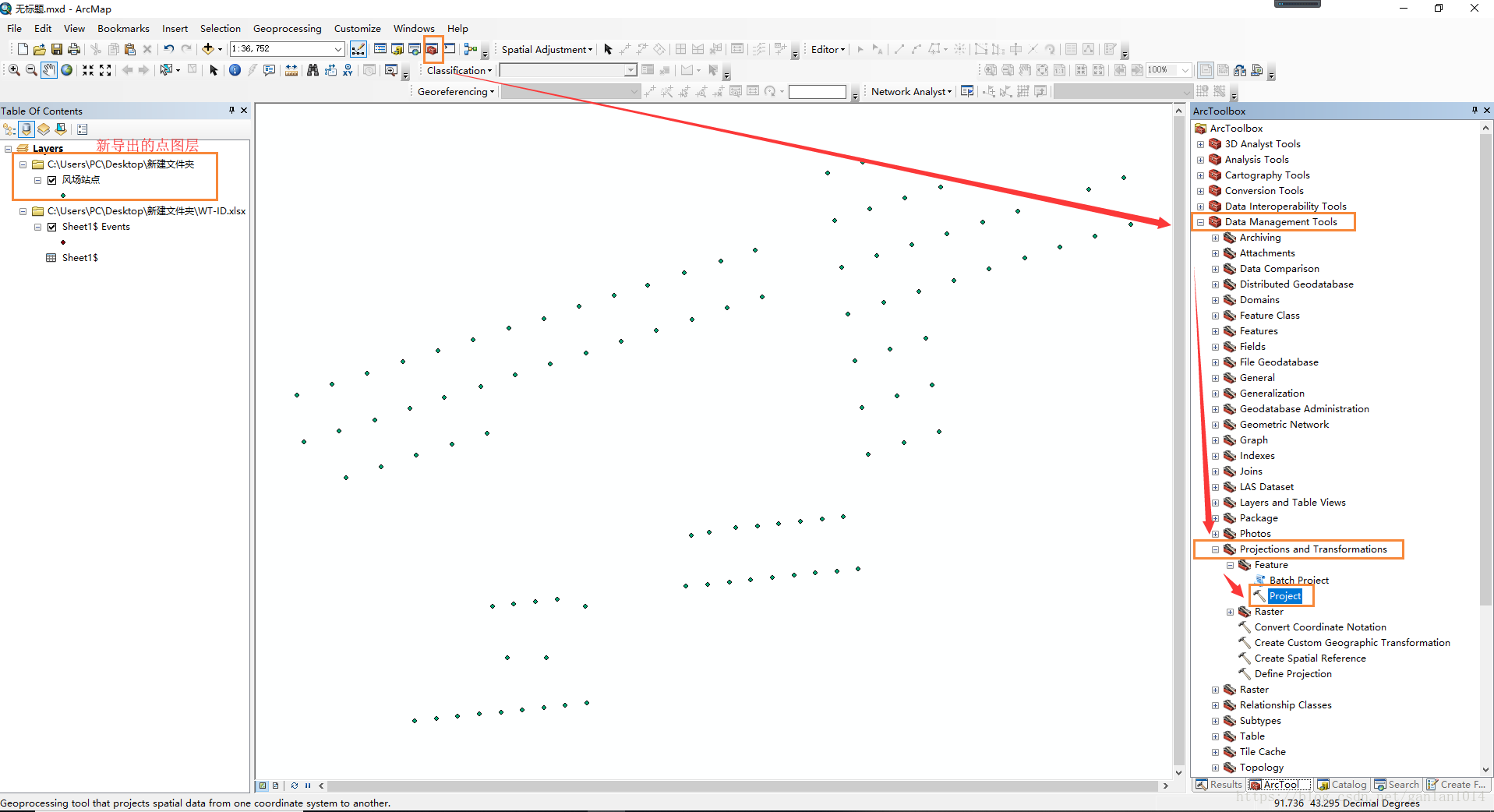

选择Data Management Tools（数据管理的具） -  Projection and Transformations（投影与转换）-Feature（要素）-Projrct（投影工具）。

2.2下拉填选输入对应参数。

输出坐标系统（output Coordinate System）那里选

Projected Coordinate Systems投影坐标系- UTM – WGS1984-Northern Hemisphere北半球坐标系-WGS 1984 UTM zone 46N。

为什么是选这个？本次风场点的经度以91度为主，91除以6=15余1，余数不要，结果15+基数31=46，所以选46度带。

-确定，投影成果后，图层列表里多一个点图层文件风场坐标.pro。



2.3添加UTM XY列

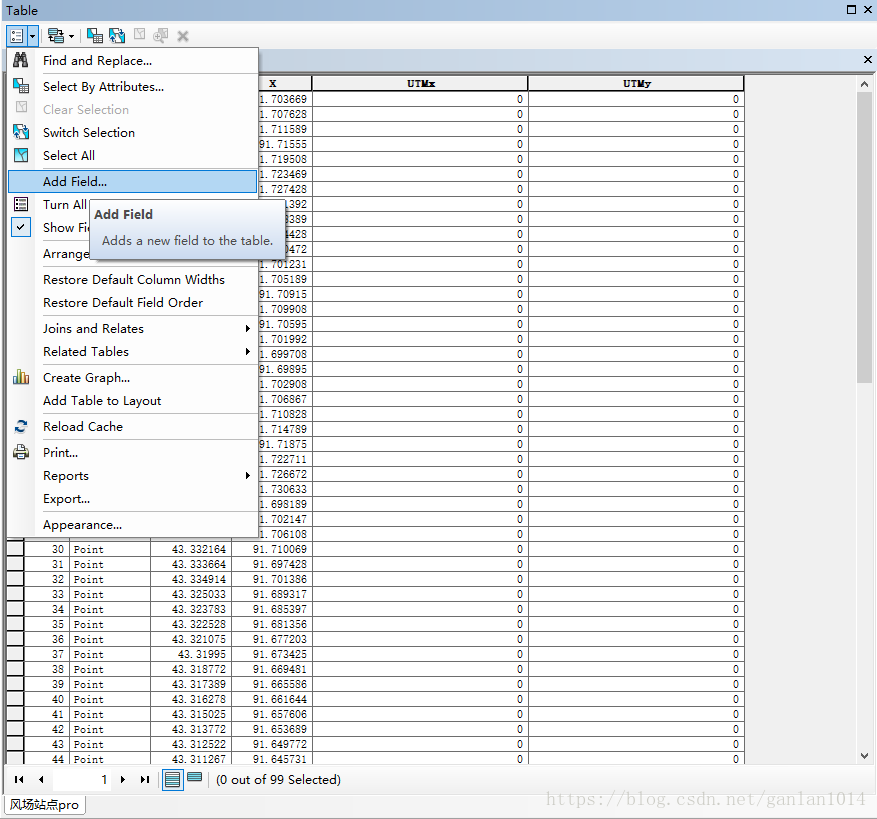

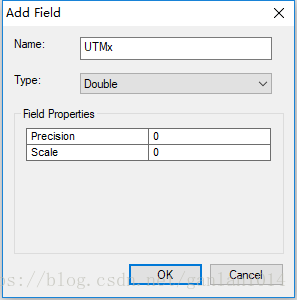

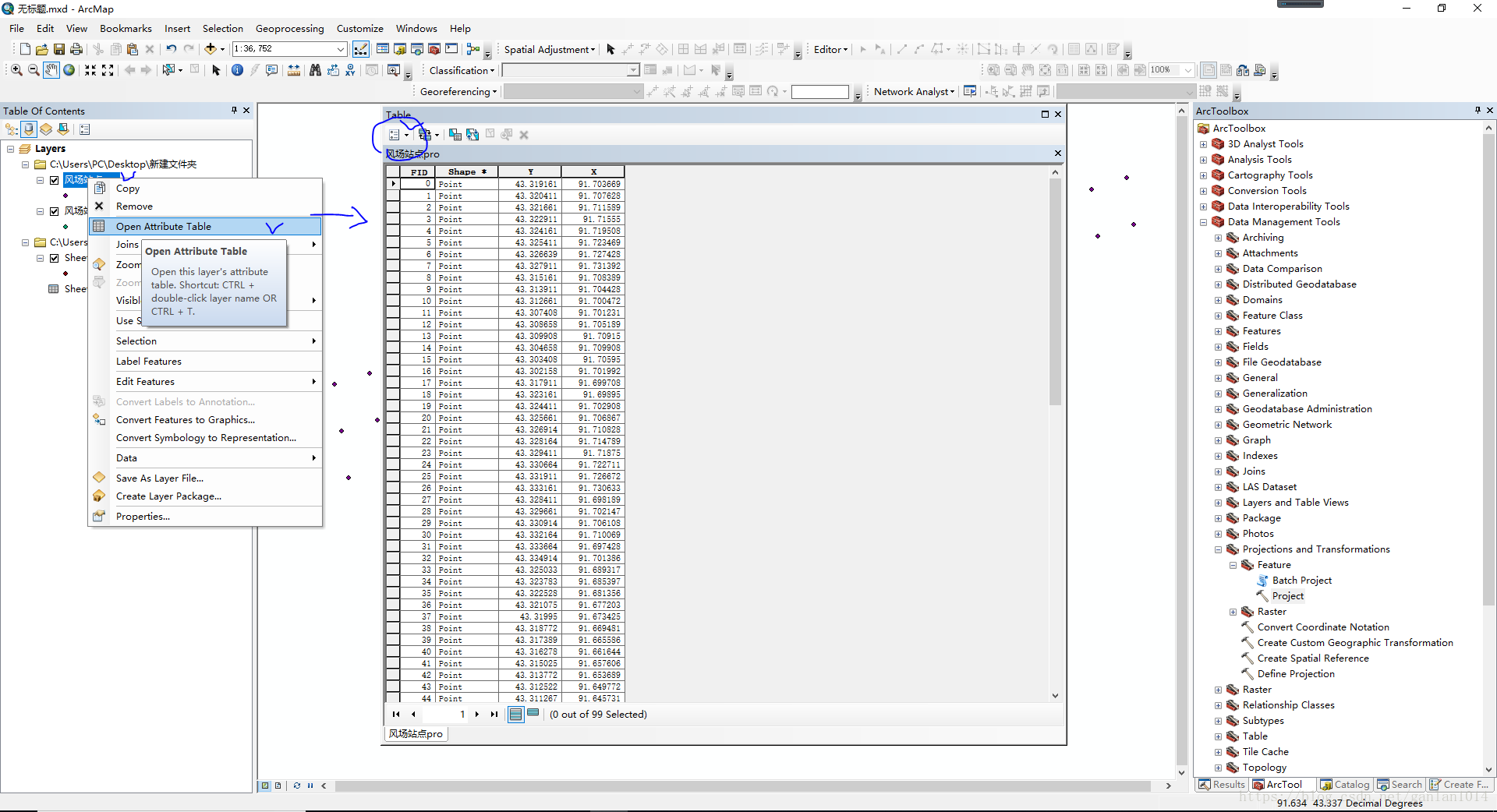

右键，打开它的属性表，左上角添加两个字段（列Fied）,命名为UTMx和UTMy，类型选double双精度。

d

2.4计算投影坐标XY

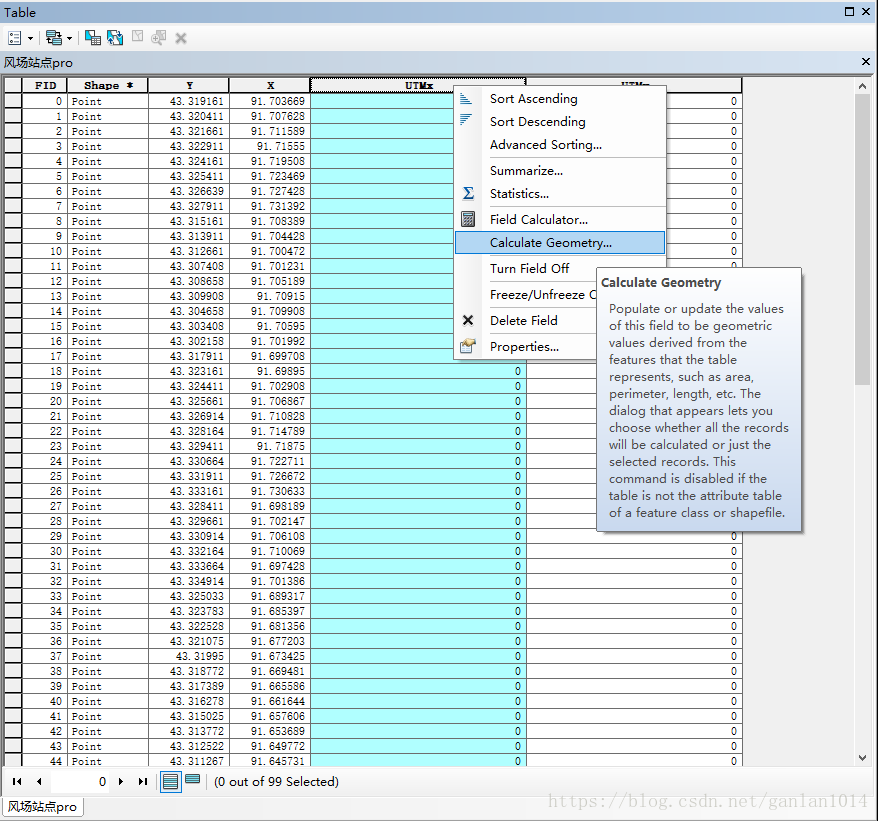

选择UTMx那列，右键-计算几何Calculate Geometry，弹出的列表框选择“点的X坐标，X Coordinate of Point 。选UTM投影坐标46N，单位米-OK，X坐标就被计算出来了，Y坐标同理。



2.5导出结果表，

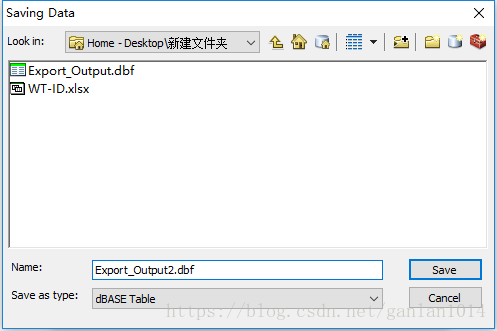

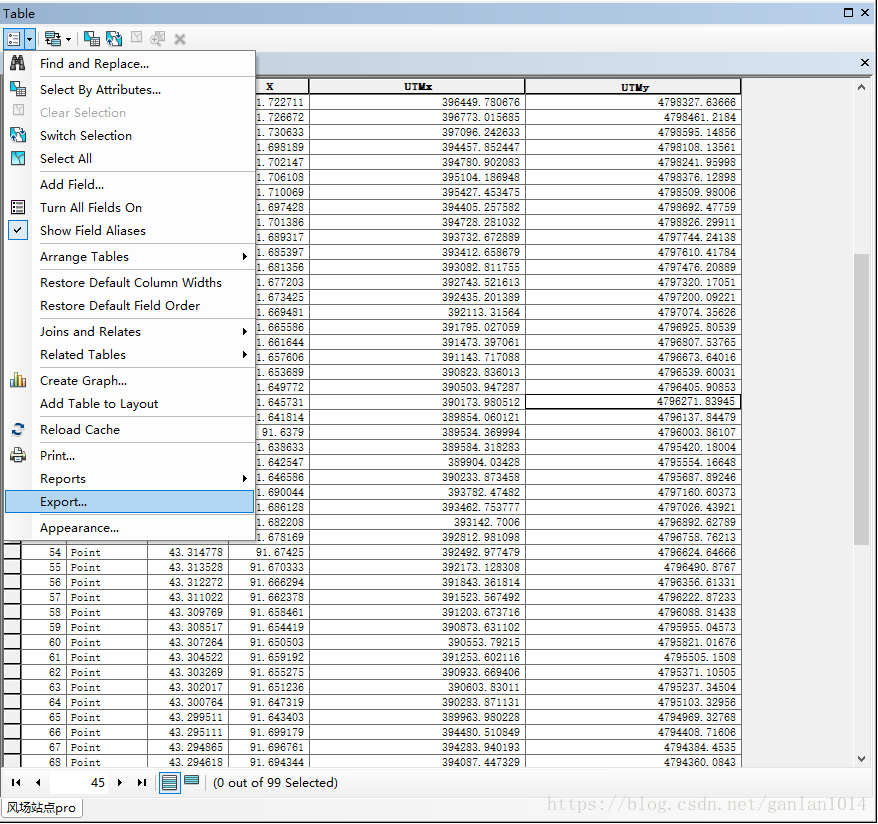

左上角，导出一个” Export_Output.dbf”表格，选择你存的位置文件夹，表格格式是dbase Table。





2.6另存为EXCEL

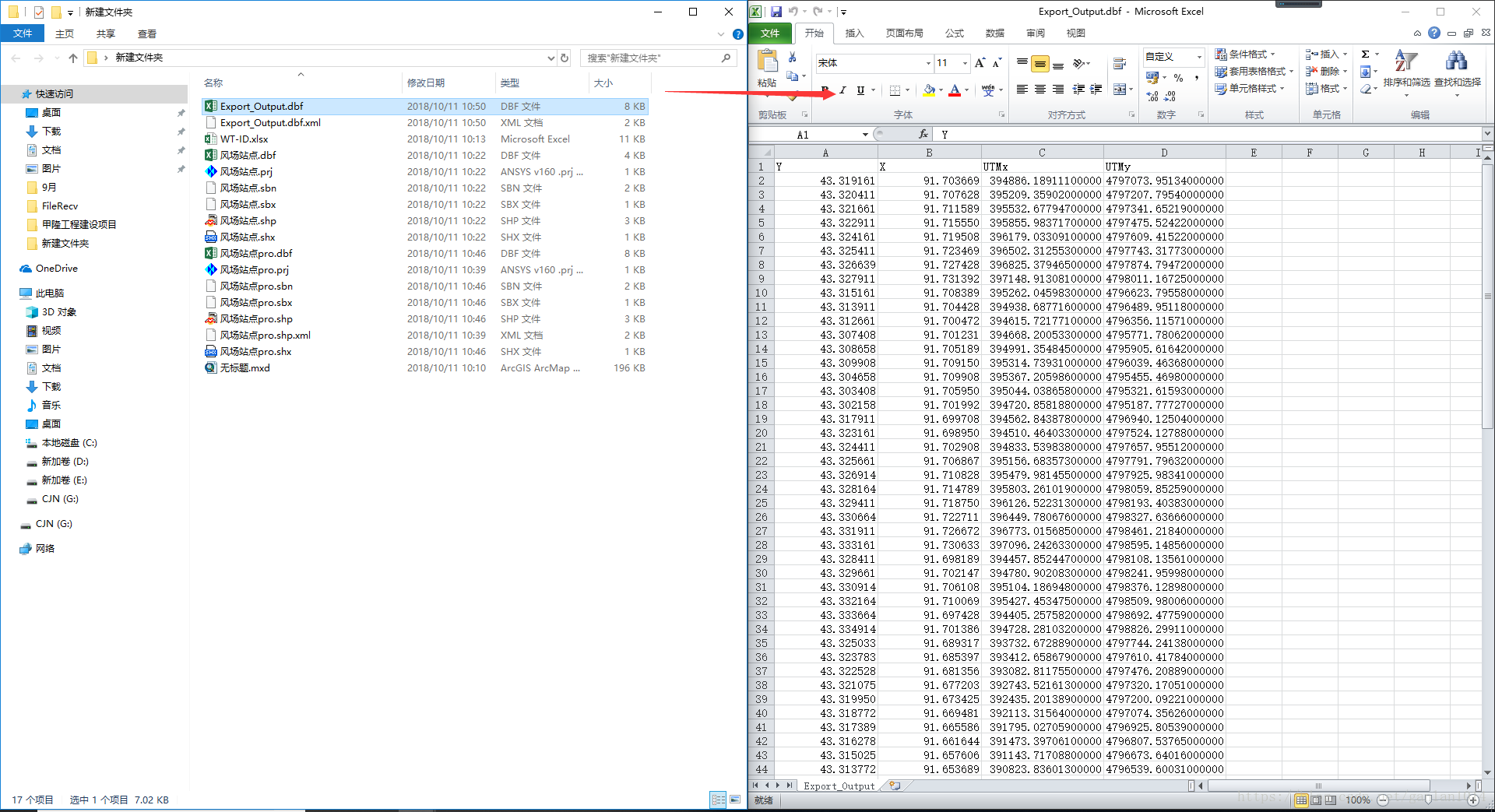

打开你输出表格的文件夹把dbf文件拖进EXCEL里，另存为一个xlsx文件就可以了。







GIS就像海洋，只有意志坚强的人才能到达彼岸。

BY 橄榄
