基于51单片机和8X8点阵屏、独立按键的射击消除类小游戏

原创 于 2025-05-29 18:14:15 发布
· 836 阅读 · 17 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#51单片机 #小游戏 #独立按键 #点阵屏 #射击消除类 #普中开发板 #甘腾胜

目录

系列文章目录

前言

使用的是普中A2开发板。

【单片机】STC89C52RC
【频率】12T@11.0592MHz
【外设】8X8点阵屏、独立按键

效果查看/操作演示：B站搜索“甘腾胜”或“gantengsheng”查看。
源代码下载：B站对应视频的简介有工程文件下载链接。

一、效果展示

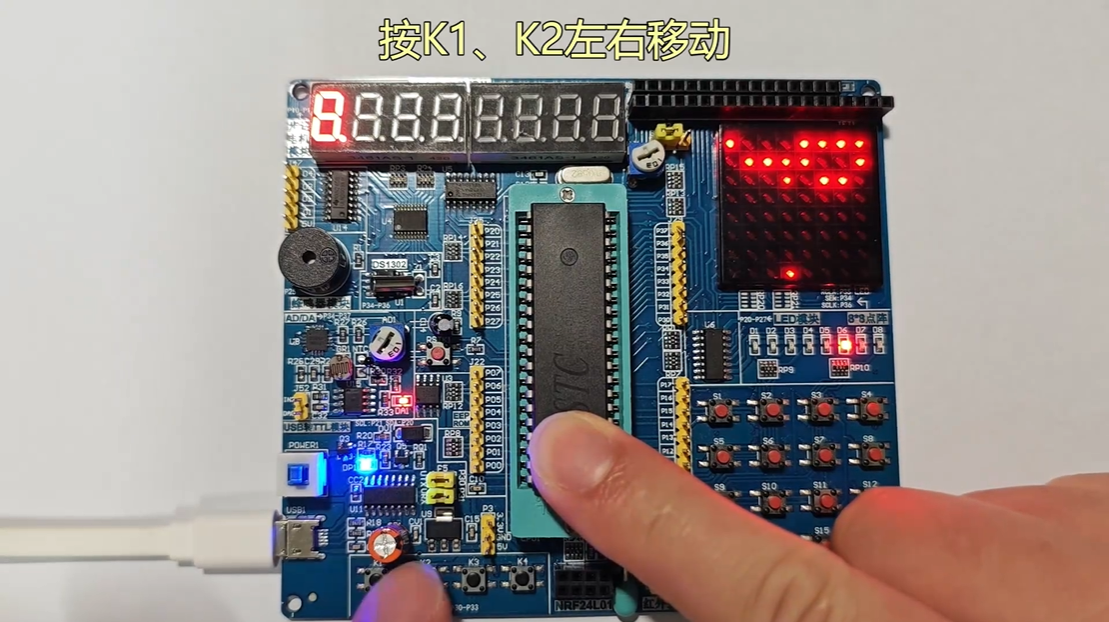

在这里插入图片描述

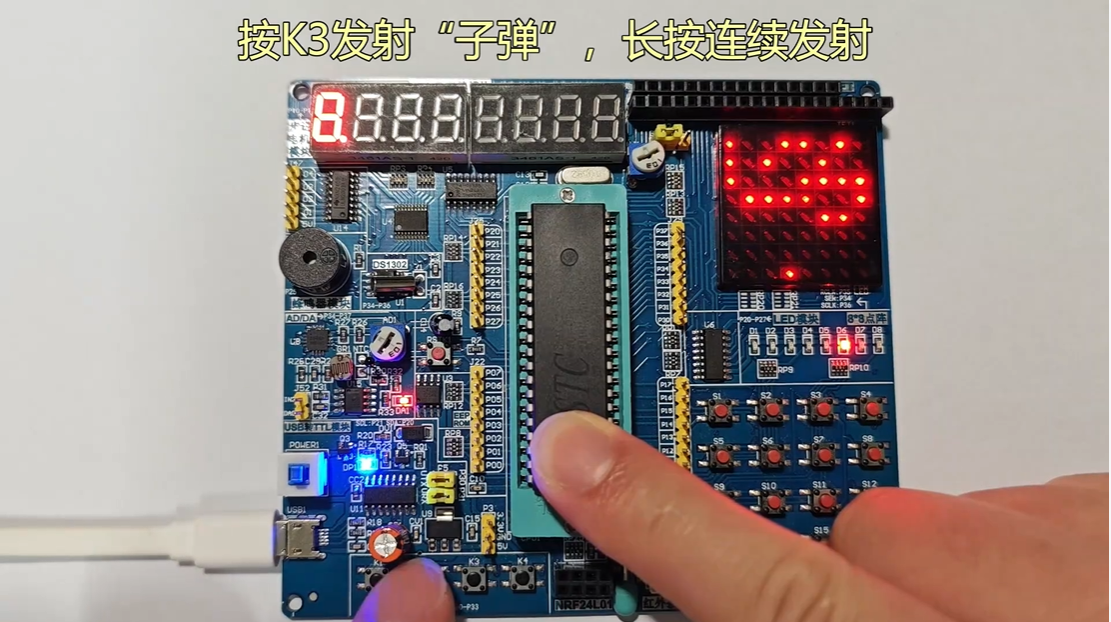

在这里插入图片描述

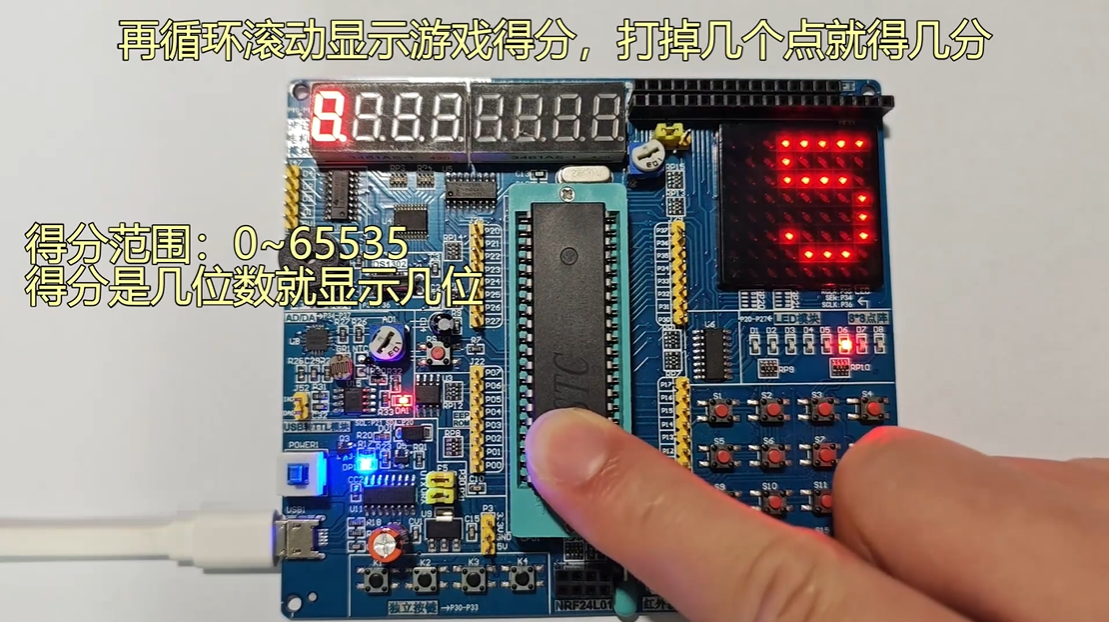

在这里插入图片描述

二、原理分析

1、点阵屏驱动显示

/*
每一个B对应一个灯。缓存数组DisplayBuffer的8个字节分别对应这8列，高位在下
B0	B0	B0	B0	B0	B0	B0	B0
B1	B1  B1	B1	B1	B1	B1	B1
B2	B2  B2	B2	B2	B2	B2	B2
B3	B3  B3	B3	B3	B3	B3	B3
B4	B4  B4	B4	B4	B4	B4	B4
B5	B5  B5	B5	B5	B5	B5	B5
B6	B6  B6	B6	B6	B6	B6	B6
B7	B7  B7	B7	B7	B7	B7	B7
*/
//想要改变显示内容，改变数组DisplayBuffer的数据就行了，由定时器自动扫描
unsigned char DisplayBuffer[8];

想改变屏幕显示，则改变现实缓存的8个字节的64位（64Bit）就行了。通过移位、与、或、取反等操作来实现。写几个基础函数就能轻松控制屏幕显示了。

2、定时器扫描

点阵屏的显示和按键的扫描都用到了定时器。这里专门用定时器1来扫描显示点阵屏，要注意默认定时器0的优先级比定时器1的高，所以要设置一下优先级，让定时器1的优先级比定时器0的高，否则可能会出现显示不流畅的情况。

按键的检测也用到了定时器。如果通过延时来消抖，则会导致按下按键的时候阻塞程序运行。这里每隔20ms检测一次按键，将本次的检测结果跟上次的检测结果对比，可以判断是按下瞬间、长按还是松手瞬间，从而实现更加多的功能。

3、游戏结束判断

每隔一段时间，整个屏幕的“物体”会向下移动一个像素，并且第一行会生成新的待射击的“物体”，移动前先进性判断，如果第7行（玩家的上一行）有“物体”未清除，则游戏结束，全屏闪烁。

4、障碍物消除

/**
  * 函    数：MatrixLED获取其中一个LED的状态
  * 参    数：X 指定点的横坐标，范围：0~7
  * 参    数：Y 指定点的纵坐标，范围：0~7
  * 返 回 值：LED的亮灭状态，1：亮，0：灭，2：说明超出了屏幕范围
  * 说    明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
  */
unsigned char MatrixLED_GetPoint(unsigned char X,unsigned char Y)
{
	if(X>=0 && X<=7 && Y>=0 && Y<=7)
	{
		if( DisplayBuffer[X] & (0x01<<Y) ) {return 1;}
		else {return 0;}
	}
	else {return 2;}
}

需要用到一个获取LED状态的函数，通过for循环，从玩家所在的列的第7行往上检测，一直到第1行，检测到的第一个点亮着的LED后，则把这个LED熄灭，然后退出循环。熄灭某个LED灯需要用到以下函数。

/**
  * 函    数：MatrixLED在指定位置清除一个点
  * 参    数：X 指定点的横坐标，范围：0~7
  * 参    数：Y 指定点的纵坐标，范围：0~7
  * 返 回 值：无
  * 说    明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
  */
void MatrixLED_ClearPoint(unsigned char X,unsigned char Y)
{
	if(X>=0 && X<=7 && Y>=0 && Y<=7){ DisplayBuffer[X] &= ~(0x01<<Y); }
}

5、随机物的生成

屏幕向下平移一个像素后，第一行是空的，需要重新生成新的障碍物。

为了实现真随机，每次获取非零键码后，都会以定时器0的低八位作为随机数的种子。虽然种子确定后，产生的随机数也是确定的，但是由于按下按键的时刻是由人来决定的，所以可以看成是真随机。

第一行总共有8个LED，对应的是一个字节的8位，所以需要生成一个随机的字节，如果生成的随机数为0的话，则什么都没有，所以限定了随机数的范围是1~254，也就是生成“物体”的个数是1~7。

NewCreation=rand()%254+1; //重新生成障碍物

6、射击位置的移动

如果放在main函数中控制，则会收到代码的影响导致响应可能不及时，所以放在定时器0的中断函数中来实现移动。

三、各模块代码

1、8X8点阵屏

h文件

#ifndef __MATRIXLED__
#define __MATRIXLED__

extern unsigned char DisplayBuffer[];
void MatrixLED_Clear(void);
void MatrixLED_Init(void);
void MatrixLED_MoveLeft(unsigned char *Array,unsigned int Offset);
void MatrixLED_MoveUp(unsigned char *Array,unsigned int Offset);
void MatrixLED_Tick(void);
void MatrixLED_DrawPoint(unsigned char X,unsigned char Y);
void MatrixLED_ClearPoint(unsigned char X,unsigned char Y);
unsigned char MatrixLED_GetPoint(unsigned char X,unsigned char Y);

#endif

c文件

#include <REGX52.H>

/*引脚定义*/

sbit _74HC595_DS=P3^4;		//串行数据输入
sbit _74HC595_STCP=P3^5;	//储存寄存器时钟输入，上升沿有效
sbit _74HC595_SHCP=P3^6;	//移位寄存器时钟输入，上升沿有效

/*
每一个B对应一个灯。缓存数组DisplayBuffer的8个字节分别对应这8列，高位在下
B0	B0	B0	B0	B0	B0	B0	B0
B1	B1  B1	B1	B1	B1	B1	B1
B2	B2  B2	B2	B2	B2	B2	B2
B3	B3  B3	B3	B3	B3	B3	B3
B4	B4  B4	B4	B4	B4	B4	B4
B5	B5  B5	B5	B5	B5	B5	B5
B6	B6  B6	B6	B6	B6	B6	B6
B7	B7  B7	B7	B7	B7	B7	B7
*/

//想要改变显示内容，改变数组DisplayBuffer的数据就行了，由定时器自动扫描
unsigned char DisplayBuffer[8];


/*函数定义*/

/**
  * 函    数：LED点阵屏清空显示
  * 参    数：无
  * 返 回 值：无
  * 说    明：直接更改缓存数组的数据就行了，由定时器自动扫描显示
  */
void MatrixLED_Clear(void)
{
	unsigned char i;
	for(i=0;i<8;i++){DisplayBuffer[i]=0;}
}

/**
  * 函    数：MatrixLED初始化（即74HC595初始化）
  * 参    数：无
  * 返 回 值：无
  */
void MatrixLED_Init(void)
{
	_74HC595_SHCP=0;	//移位寄存器时钟信号初始化
	_74HC595_STCP=0;	//储存寄存器时钟信号初始化
	MatrixLED_Clear();	//点阵屏清屏
}

/**
  * 函    数：74HC595写入字节
  * 参    数：Byte 要写入的字节
  * 返 回 值：无
  */
void _74HC595_WriteByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)	//循环8次
	{
		_74HC595_DS=Byte&(0x01<<i);	//低位先发
		_74HC595_SHCP=1;	//SHCP上升沿时，DS的数据写入移位寄存器
		_74HC595_SHCP=0;
	}
	_74HC595_STCP=1;	//STCP上升沿时，数据从移位寄存器转存到储存寄存器
	_74HC595_STCP=0;
}

/**
  * 函    数：8X8LED点阵屏显示数组内容
  * 参    数：Array 传递过来的数组的首地址（即指针），数组名就是数组的首地址
  * 返 回 值：Offset 偏移量，向左偏移Offset个像素
  * 说    明：要求逐列式取模，高位在下
  */
void MatrixLED_MoveLeft(unsigned char *Array,unsigned int Offset)
{
	unsigned char i;
	Array+=Offset;
	for(i=0;i<8;i++)
	{
		DisplayBuffer[i]=*Array;
		Array++;	//地址自增
	}
}

/**
  * 函    数：8X8LED点阵屏显示数组内容
  * 参    数：Array 传递过来的数组的首地址（即指针），数组名就是数组的首地址
  * 返 回 值：Offset 显示数组数据的偏移量，向上偏移Offset个像素
  * 说    明：要求逐列式取模，高位在下
  */
void MatrixLED_MoveUp(unsigned char *Array,unsigned int Offset)
{
	unsigned char i,m,n;
	m=Offset/8;
	n=Offset%8;
	Array+=m*8;
	for(i=0;i<8;i++)
	{
		DisplayBuffer[i]=(*Array>>n)|(*(Array+8)<<(8-n));
		Array++;
	}
}

/**
  * 函    数：LED点阵屏驱动函数，中断中调用
  * 参    数：无
  * 返 回 值：无
  */
void MatrixLED_Tick(void)
{
	static unsigned char i=0;	//定义静态变量
	P0=0xFF;	//消影
	_74HC595_WriteByte(DisplayBuffer[i]);	//将数据写入到74HC595中锁存
	P0=~(0x80>>i);	//位选，低电平选中
	i++;	//下次进中断后扫描下一列
	i%=8;	//显示完第八列后，又从第一列开始显示
}

/**
  * 函    数：MatrixLED在指定位置画一个点
  * 参    数：X 指定点的横坐标，范围：0~7
  * 参    数：Y 指定点的纵坐标，范围：0~7
  * 返 回 值：无
  * 说    明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
  */
void MatrixLED_DrawPoint(unsigned char X,unsigned char Y)
{
	if(X>=0 && X<=7 && Y>=0 && Y<=7){ DisplayBuffer[X] |= 0x01<<Y; }
}

/**
  * 函    数：MatrixLED在指定位置清除一个点
  * 参    数：X 指定点的横坐标，范围：0~7
  * 参    数：Y 指定点的纵坐标，范围：0~7
  * 返 回 值：无
  * 说    明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
  */
void MatrixLED_ClearPoint(unsigned char X,unsigned char Y)
{
	if(X>=0 && X<=7 && Y>=0 && Y<=7){ DisplayBuffer[X] &= ~(0x01<<Y); }
}

/**
  * 函    数：MatrixLED获取其中一个LED的状态
  * 参    数：X 指定点的横坐标，范围：0~7
  * 参    数：Y 指定点的纵坐标，范围：0~7
  * 返 回 值：LED的亮灭状态，1：亮，0：灭，2：说明超出了屏幕范围
  * 说    明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
  */
unsigned char MatrixLED_GetPoint(unsigned char X,unsigned char Y)
{
	if(X>=0 && X<=7 && Y>=0 && Y<=7)
	{
		if( DisplayBuffer[X] & (0x01<<Y) ) {return 1;}
		else {return 0;}
	}
	else {return 2;}
}

2、独立按键

h文件

#ifndef __KEYSCAN_H__
#define __KEYSCAN_H__

extern unsigned char KeyNumber1;	//在main.c里使用
unsigned char Key(void);
void Key_Tick(void);

#endif

c文件

#include <REGX52.H>

sbit Key1=P3^1;
sbit Key2=P3^0;
sbit Key3=P3^2;
sbit Key4=P3^3;

unsigned char KeyNumber;
unsigned char KeyNumber1;	//在外部的main.c里使用

/**
  * 函    数：获取独立按键键码
  * 参    数：无
  * 返 回 值：按下按键的键码，范围：0~12，0表示无按键按下
  * 说    明：在下一次检测按键之前，第二次获取键码一定会返回0
  */
unsigned char Key(void)
{
	unsigned char KeyTemp=0;
	KeyTemp=KeyNumber;
	KeyNumber=0;
	return KeyTemp;
}

/**
  * 函    数：按键驱动函数，在中断中调用
  * 参    数：无
  * 返 回 值：无
  */
void Key_Tick(void)
{
	static unsigned char NowState,LastState;
	static unsigned int KeyCount;

	LastState=NowState;	//保存上一次的按键状态

	NowState=0;	//如果没有按键按下，则NowState为0
	//获取当前按键状态
	if(Key1==0){NowState=1;}
	if(Key2==0){NowState=2;}
	if(Key3==0){NowState=3;}
	if(Key4==0){NowState=4;}

	//如果上个时间点按键未按下，这个时间点按键按下，则是按下瞬间
	if(LastState==0)
	{
		switch(NowState)
		{
			case 1:KeyNumber=1;break;
			case 2:KeyNumber=2;break;
			case 3:KeyNumber=3;break;
			case 4:KeyNumber=4;break;
			default:break;
		}
	}

	//如果上个时间点按键按下，这个时间点按键按下，则是一直按住按键
	if(LastState && NowState)
	{
		KeyCount++;
		if(KeyCount%5==0)	//定时器中断函数中每隔20ms检测一次按键
		{	//长按后每隔100ms返回一次长按的键码
			if     (LastState==1 && NowState==1){KeyNumber=5;}
			else if(LastState==2 && NowState==2){KeyNumber=6;}
			else if(LastState==3 && NowState==3){KeyNumber=7;}
			else if(LastState==4 && NowState==4){KeyNumber=8;}
		}
	}
	else
	{
		KeyCount=0;
	}

	//如果上个时间点按键按下，这个时间点按键未按下，则是松手瞬间
	if(NowState==0)
	{
		switch(LastState)
		{
			case 1:KeyNumber=9;break;
			case 2:KeyNumber=10;break;
			case 3:KeyNumber=11;break;
			case 4:KeyNumber=12;break;
			default:break;
		}
	}

	KeyNumber1=KeyNumber;
}

3、定时器0

h文件

#ifndef __TIMER0_H__
#define __TIMER0_H__

void Timer0_Init(void);

#endif

c文件

#include <REGX52.H>

/**
  * 函    数：定时器0初始化
  * 参    数：无
  * 返 回 值：无
  */
void Timer0_Init(void)
{
	TMOD&=0xF0;	//设置定时器模式（高四位不变，低四位清零）
	TMOD|=0x01;	//设置定时器模式（通过低四位设为16位不自动重装）
	TL0=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH0=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	TF0=0;	//清除TF0标志
	TR0=1;	//定时器0开始计时
	ET0=1;	//打开定时器0中断允许
	EA=1;	//打开总中断
	PT0=0;	//当PT0=0时，定时器0为低优先级，当PT0=1时，定时器0为高优先级
}

/*定时器中断函数模板
void Timer0_Routine() interrupt 1	//定时器0中断函数
{
	static unsigned int T0Count;	//定义静态变量
	TL0=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH0=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	T0Count++;
	if(T0Count>=1000)
	{
		T0Count=0;

	}
}
*/

4、定时器1

h文件

#ifndef __TIMER1_H__
#define __TIMER1_H__

void Timer1_Init(void);

#endif

c文件

#include <REGX52.H>

/**
  * 函    数：定时器1初始化
  * 参    数：无
  * 返 回 值：无
  */
void Timer1_Init(void)
{
	TMOD&=0x0F;	//设置定时器模式（低四位不变，高四位清零）
	TMOD|=0x10;	//设置定时器模式（通过高四位设为16位不自动重装的模式）
	TL1=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH1=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	TF1=0;	//清除TF1标志
	TR1=1;	//定时器1开始计时
	ET1=1;	//打开定时器1中断允许
	EA=1;	//打开总中断
	PT1=1;	//当PT1=0时，定时器1为低优先级，当PT1=1时，定时器1为高优先级
}

/*定时器中断函数模板
void Timer1_Routine() interrupt 3	//定时器1中断函数
{
	static unsigned int T1Count;	//定义静态变量
	TL1=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH1=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	T1Count++;
	if(T1Count>=1000)
	{
		T1Count=0;

	}
}
*/

四、主函数

main.c

/*by甘腾胜@20250526
【效果查看/操作演示】B站搜索“甘腾胜”或“gantengsheng”查看
【单片机】STC89C52RC
【频率】12T@11.0592MHz
【外设】8X8LED点阵屏、独立按键
【简单的原理分析】https://blog.csdn.net/gantengsheng/article/details/143581157
【注意】点阵屏旁边的跳线帽要接三个排针的左边两个
【操作说明】
（1）循环滚动显示游戏英文名的界面按任意按键开始游戏
（2）K1、K2两个按键控制左右移动
（3）游戏中按K3发射“子弹”
（4）游戏时按K4可以暂停或继续游戏
（5）游戏结束全屏闪烁界面按K4进入滚动显示得分的英文的界面
（6）滚动显示得分的英文的界面可按K4跳过
（7）循环显示得分界面可按K3返回，重新开始游戏
*/

#include <REGX52.H>		//51单片机头文件
#include "MatrixLED.h"	//8X8点阵屏
#include "KeyScan.h"	//独立按键
#include "Timer0.h"		//定时器0
#include "Timer1.h"		//定时器1
#include <STDLIB.H>		//随机函数

unsigned char KeyNum;	//存储获取的键码
unsigned char Mode;	//游戏模式，0：循环滚动显示游戏英文名，1：游戏中，2：游戏结束全屏闪烁，3：滚动显示得分的英文，4：循环滚动显示得分
bit OnceFlag;	//各模式中切换为其他模式前只执行一次的标志（类似于主函数主循环前的那部分，用于该模式的初始化），1：执行，0：不执行
bit FlashFlag;	//闪烁的标志，1：不显示，0：显示
bit GameOverFlag;	//游戏结束的标志，1：游戏结束，0：游戏未结束
unsigned char Offset;	//偏移量，用来控制字母或数字向左滚动显示
bit RollFlag;	//字母或数字滚动一个像素的标志，1：滚动，0：不滚动
bit MoveFlag;	//障碍物向下移动一个像素的标志，1：移动，0：不移动
unsigned int Duration;	//移动的时间间隔，单位是1ms
unsigned int Score;	//游戏得分，范围：0~65535
unsigned char ScoreLength;	//游戏得分的位数，范围：1~5
bit PauseFlag;	//暂停的标志，1：暂停，0：继续
unsigned char T0Count;	//定时器0计数全局变量
unsigned char Player;	//玩家位置，范围：0~7，对应1~8列
unsigned char NewCreation;	//整个屏幕向下平移一个像素后，第一行产生的随机的创造物，范围：1~254
bit ShootFlag;	//射击的标志，1：射击，0：不射击
unsigned char idata ScoreShow[]={	//游戏得分（用于滚动显示），idata：变量保存在片内的间接寻址区
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	// 无显示
0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,	// 得分最多五位数，每一个数字对应6个字节
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	// 无显示
};

//取模要求：阴码（亮点为1），纵向取模，高位在下
//我分享的工程文件夹中有6X8像素的ASCII字符字模
//code：数据保存在flash中
unsigned char code Table1[]={	//游戏名称“射击或者死亡”的英文：<<SHOOT OR DIE>>，宽6高8
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	// 无显示
0x00,0x08,0x14,0x22,0x49,0x14,0x22,0x41,	// <<	宽8高8（自定义书名号：两个小于号）
0x00,0x46,0x49,0x49,0x49,0x31,	// S
0x00,0x7F,0x08,0x08,0x08,0x7F,	// H
0x00,0x3E,0x41,0x41,0x41,0x3E,	// O
0x00,0x3E,0x41,0x41,0x41,0x3E,	// O
0x00,0x01,0x01,0x7F,0x01,0x01,	// T
0x00,0x00,0x00,0x00,0x00,0x00,	//
0x00,0x3E,0x41,0x41,0x41,0x3E,	// O
0x00,0x7F,0x09,0x19,0x29,0x46,	// R
0x00,0x00,0x00,0x00,0x00,0x00,	//
0x00,0x7F,0x41,0x41,0x22,0x1C,	// D
0x00,0x00,0x41,0x7F,0x41,0x00,	// I
0x00,0x7F,0x49,0x49,0x49,0x41,	// E
0x00,0x41,0x22,0x14,0x49,0x22,0x14,0x08,	// >>
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	// 无显示
};
unsigned char code Table2[]={	//“得分”的英文：“SCORE”，宽6高8
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	//无显示
0x00,0x46,0x49,0x49,0x49,0x31,	// S
0x00,0x3E,0x41,0x41,0x41,0x22,	// C
0x00,0x3E,0x41,0x41,0x41,0x3E,	// O
0x00,0x7F,0x09,0x19,0x29,0x46,	// R
0x00,0x7F,0x49,0x49,0x49,0x41,	// E
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	//无显示
};
unsigned char code Table3[]={	//游戏得分的字模数据，宽6高8
0x00,0x3E,0x51,0x49,0x45,0x3E,	// 0
0x00,0x00,0x42,0x7F,0x40,0x00,	// 1
0x00,0x42,0x61,0x51,0x49,0x46,	// 2
0x00,0x21,0x41,0x45,0x4B,0x31,	// 3
0x00,0x18,0x14,0x12,0x7F,0x10,	// 4
0x00,0x27,0x45,0x45,0x45,0x39,	// 5
0x00,0x3C,0x4A,0x49,0x49,0x30,	// 6
0x00,0x01,0x71,0x09,0x05,0x03,	// 7
0x00,0x36,0x49,0x49,0x49,0x36,	// 8
0x00,0x06,0x49,0x49,0x29,0x1E,	// 9
};

/**
  * 函    数：幂函数/指数函数
  * 参    数：X 底
  * 参    数：Y 幂
  * 返 回 值：X的Y次方
  * 说    明：辅助取出Score中的某一位数字
  */
unsigned int Pow(unsigned char X,unsigned char Y)
{
	unsigned char i;
	unsigned int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * 函    数：主函数（有且仅有一个）
  * 参    数：无
  * 返 回 值：无
  * 说    明：主函数是程序执行的起点，负责执行整个程序的主要逻辑‌
  */
void main()
{
	unsigned char i,j;	//循环用到的临时变量

	P2_5=0;	//防止开发板上的蜂鸣器发出声音
	Timer0_Init();  //定时器0初始化
	Timer1_Init();  //定时器1初始化
	MatrixLED_Init();	//点阵屏初始化

	while(1)
	{

		KeyNum=Key();	//获取键码

		/*键码处理*/
		if(KeyNum)
		{
			srand(TL0);	//每次获取非零键码都用定时器0的低8位做种子，从而产生真随机数

			if(Mode==0)	//如果是循环滚动显示游戏英文名的界面
			{
				if(KeyNum>=9 && KeyNum<=12)	//如果按下任意按键（松手瞬间）
				{
					Mode=1;	//切换到模式1
					OnceFlag=1;	//切换模式前只执行一次的标志置1
				}
			}
			else if(Mode==1)	//如果是正在游戏的界面
			{
				if(KeyNum==3 || KeyNum==7)	//如果按下K3（短按或长按）
				{
					ShootFlag=1;	//射击的标志置1
				}
				if(KeyNum==12)	//如果按下K4（松手瞬间）
				{
					PauseFlag=!PauseFlag;	//置反暂停的标志
					MoveFlag=0;	//障碍物向下移动的标志置0
					T0Count=0;	//定时器0的全局计数变量清零
					if(PauseFlag==0){MatrixLED_DrawPoint(Player,7);}	//由暂停变成继续，则重新显示玩家位置（防止显示不及时）
				}
			}
			else if(Mode==2)	//如果是游戏结束全屏闪烁的界面
			{
				if(KeyNum==12)	//如果按下K4（松手瞬间）
				{
					Mode=3;
					OnceFlag=1;
				}
			}
			else if(Mode==3)	//如果是滚动显示英文“SCORE”的界面
			{
				if(KeyNum==12)	//如果按下K4（松手瞬间）
				{
					Mode=4;
					OnceFlag=1;
				}
			}
			else if(Mode==4)	//如果是循环滚动显示得分的界面
			{
				if(KeyNum==11)	//如果按下K3（松手瞬间）
				{
					Mode=1;	//重新开始游戏
					OnceFlag=1;
				}
			}

		}

		/*游戏处理*/
		if(Mode==0)	//循环滚动显示游戏英文名
		{
			if(OnceFlag)	//切换到其他模式前，此if中的代码只执行1次
			{
				OnceFlag=0;	//只执行一次的标志置0
				Offset=0;	//滚动显示的偏移量清零
			}

			if(RollFlag)	//如果滚动的标志RollFlag为真（非零即真）
			{
				RollFlag=0;	//滚动的标志RollFlag置0
				MatrixLED_MoveLeft(Table1,Offset);	//向左滚动
				Offset++;	//每次向左移动一个像素
				Offset%=96;	//越界清零，循环滚动显示
			}
		}
		else if(Mode==1)	//游戏进行中
		{
			if(OnceFlag)
			{
				OnceFlag=0;

				//游戏初始化
				MatrixLED_Clear();	//清屏
				GameOverFlag=0;	//游戏结束的标志置0
				Score=0;	//得分清零
				PauseFlag=0;	//暂停的标志置0
				Duration=2000;	//初始每隔2s向下移动一次要射击的障碍物
				Player=rand()%8;	//确定玩家初始的随机的位置
				MatrixLED_DrawPoint(Player,7);	//显示玩家（射击）位置
				for(i=0;i<46;i++){ScoreShow[i]=0;}	//清空数组ScoreShow的数据
				MoveFlag=0;	//障碍物移动的标志置0
				T0Count=0;	//定时器0全局计数变量清零
			}
			if(PauseFlag==0)	//如果不是暂停状态
			{
				if(ShootFlag)	//如果射击的标志为真
				{
					ShootFlag=0;	//射击的标志置0

					for(i=0;i<7;i++)	//玩家所在列的第7行往上寻找第一个点亮了的LED
					{
						if(MatrixLED_GetPoint(Player,6-i))	//如果找到了
						{
							MatrixLED_ClearPoint(Player,6-i);	//则熄灭该LED
							Score++;	//分数加一
							if(Score%10==0)	//分数每增加10，加速一次
							{
								Duration=Duration*9/10;	//下落的时间间隔变为上一次的90%
								if(Duration<1000){Duration=1000;}	//下落的时间间隔的最小值为1000ms
							}
							break;	//退出循环
						}
					}
				}
				if(MoveFlag)	//如果移动的标志为真
				{
					MoveFlag=0;	//移动的标志置0

					for(i=0;i<8;i++)	//移动前先判断第七行（玩家所在第八行的上一行）是否有未熄灭的LED
					{
						if(MatrixLED_GetPoint(i,6))	//如果有，则游戏结束
						{
							Mode=2;
							GameOverFlag=1;
						}
					}

					if(GameOverFlag==0)	//如果游戏未结束
					{
						for(i=0;i<8;i++)	//整个屏幕的显示向下平移一个像素
						{	//会导致玩家控制的点熄灭
							DisplayBuffer[i]<<=1;
						}
						MatrixLED_DrawPoint(Player,7);	//重新显示玩家位置

						NewCreation=rand()%254+1;	//重新生成障碍物
						for(i=0;i<8;i++)	//将NewCreation按照高位在左的方式放在第一行
						{
							if( (0x80>>i) & NewCreation ){MatrixLED_DrawPoint(i,0);}
						}
					}
				}
			}
			else	//如果是暂停状态
			{
				if(FlashFlag)	//如果闪烁的标志为真
				{
					MatrixLED_ClearPoint(Player,7);	//不显示
				}
				else
				{
					MatrixLED_DrawPoint(Player,7);	//显示
				}
			}
		}
		else if(Mode==2)	//游戏结束全屏闪烁
		{
			//在定时器1中实现全屏闪烁
		}
		else if(Mode==3)	//滚动显示得分的英文“SCORE”
		{
			if(OnceFlag)
			{
				OnceFlag=0;
				Offset=0;
			}
			if(RollFlag && Offset<=38)	//只滚动显示一次英文
			{
				RollFlag=0;
				MatrixLED_MoveLeft(Table2,Offset);
				Offset++;
			}
			else if(Offset>38) //滚动结束后，自动切换到循环滚动显示得分的模式
			{
				Mode=4;
				OnceFlag=1;
			}
		}
		else if(Mode==4)	//循环滚动显示得分
		{
			if(OnceFlag)
			{
				OnceFlag=0;
				Offset=0;

				//判断得分是多少位数
				if(Score>=10000){ScoreLength=5;}
				else if(Score>=1000){ScoreLength=4;}
				else if(Score>=100){ScoreLength=3;}
				else if(Score>=10){ScoreLength=2;}
				else{ScoreLength=1;}

				//将得分的字模写入数组ScoreShow中
				for(j=0;j<ScoreLength;j++)
				{
					for(i=0;i<6;i++)
					{
						ScoreShow[8+6*j+i]=Table3[(Score/Pow(10,ScoreLength-1-j)%10)*6+i];
					}
				}
			}
			if(RollFlag)
			{
				RollFlag=0;
				MatrixLED_MoveLeft(ScoreShow,Offset);
				Offset++;
				Offset%=8+ScoreLength*6;	//循环滚动显示
			}
		}

	}
}

/**
  * 函    数：定时器0中断函数
  * 参    数：无
  * 返 回 值：无
  */
void Timer0_Routine() interrupt 1
{
	static unsigned char T0Count1,T0Count2,T0Count3;	//定时器计数变量
	TL0=0x00;	//设置定时初值，定时10ms，12T@11.0592MHz
	TH0=0xDC;	//设置定时初值，定时10ms，12T@11.0592MHz
	T0Count1++;
	T0Count2++;
	T0Count3++;
	T0Count++;
	if(T0Count1>=2)	//每隔20ms检测一次键码
	{
		T0Count1=0;
		Key_Tick();

		/*在中断函数中更新玩家的位置*/ //在主循环中更新显示会受代码影响，导致移动不流畅
		if(KeyNumber1 && Mode==1)	//如果有按键按下且处于游戏进行中
		{
			if( (KeyNumber1==1 || KeyNumber1==5) && PauseFlag==0)	//如果短按K1或长按K1，且不是暂停状态
			{
				if(Player>0)	//如果不是在最左
				{
						MatrixLED_ClearPoint(Player,7);	//清除原来位置的显示
						Player--;	//向左移动一个像素
						MatrixLED_DrawPoint(Player,7);	//显示移动后的新位置
				}
			}
			if( (KeyNumber1==2 || KeyNumber1==6) && PauseFlag==0)	//如果短按K2或长按K2，且不是暂停状态
			{
				if(Player<7)	//如果不是在最右
				{
						MatrixLED_ClearPoint(Player,7);	//清除原来位置的显示
						Player++;	//向右移动一个像素
						MatrixLED_DrawPoint(Player,7);	//显示移动后的新位置
				}
			}
			KeyNumber1=0;	//独立按键的键码清零
		}
	}
	if(T0Count2>=50)	//每隔500ms置反FlashFlag
	{
		T0Count2=0;
		FlashFlag=!FlashFlag;
	}
	if(T0Count3>=10)	//每隔100ms滚动显示一次字母或数字
	{
		T0Count3=0;
		RollFlag=1;
	}
	if(T0Count>=Duration/10)	//每隔Duration ms移动一次障碍物
	{
		T0Count=0;
		MoveFlag=1;
	}
}

/**
  * 函    数：定时器1中断函数
  * 参    数：无
  * 返 回 值：无
  * 说    明：专门用定时器1来扫描显示LED点阵屏，定时器1的优先级要比定时器0的高，否则显示会有闪烁现象
  */
void Timer1_Routine() interrupt 3
{
	TL1=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH1=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	if(Mode==2 && FlashFlag){P0=0xFF;}	//控制游戏结束后的全屏闪烁
	else{MatrixLED_Tick();}
}

总结

这个案例中产生随机障碍物的技巧是，生成一个范围是1~254的随机字节就行了，把这个字节的8位与点阵屏的8列对应即可，就可以产生1~7个随机“障碍物”，不用对每一列产生随机数。

评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
