基于51单片机的心形流水灯+无源蜂鸣器播放音乐

已于 2024-12-15 18:14:32 修改
阅读量2k 收藏 27
点赞数 16
分类专栏： 玩转51单片机 文章标签： 嵌入式硬件 单片机 51单片机
于 2024-11-19 19:46:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/gantengsheng/article/details/143481162
版权

目录

系列文章目录

前言

你还在为送什么生日礼物给女神而烦恼吗？不用多想了，快试试这个用51单片机制作的有音乐播放功能的流水灯吧，相信一定能打动她的芳心。爱她就TMD（甜蜜地）给她一个TMD（甜蜜的）惊喜！

本作品所用单片机芯片是：STC89C52RC，无源蜂鸣器播放音乐有：《生日快乐》、《祝寿歌》、《生日祝福歌》、《小幸运》

播放效果：B站搜索“甘腾胜”或“gantengsheng”查看。

源代码下载：B站对应视频的简介有下载链接。

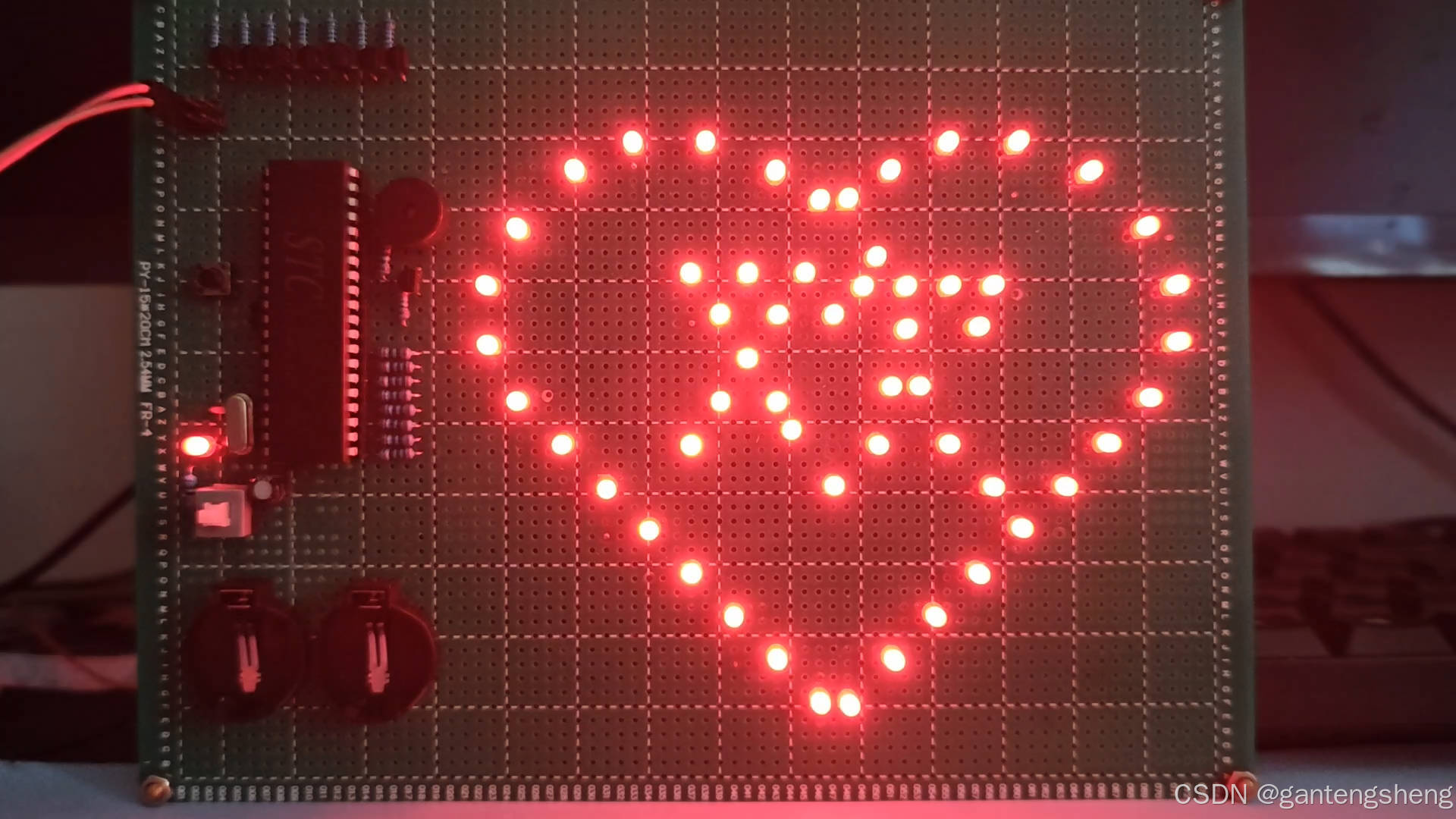

一、效果展示

在这里插入图片描述

二、制作背景

时隔十年，突然又想玩一下单片机。

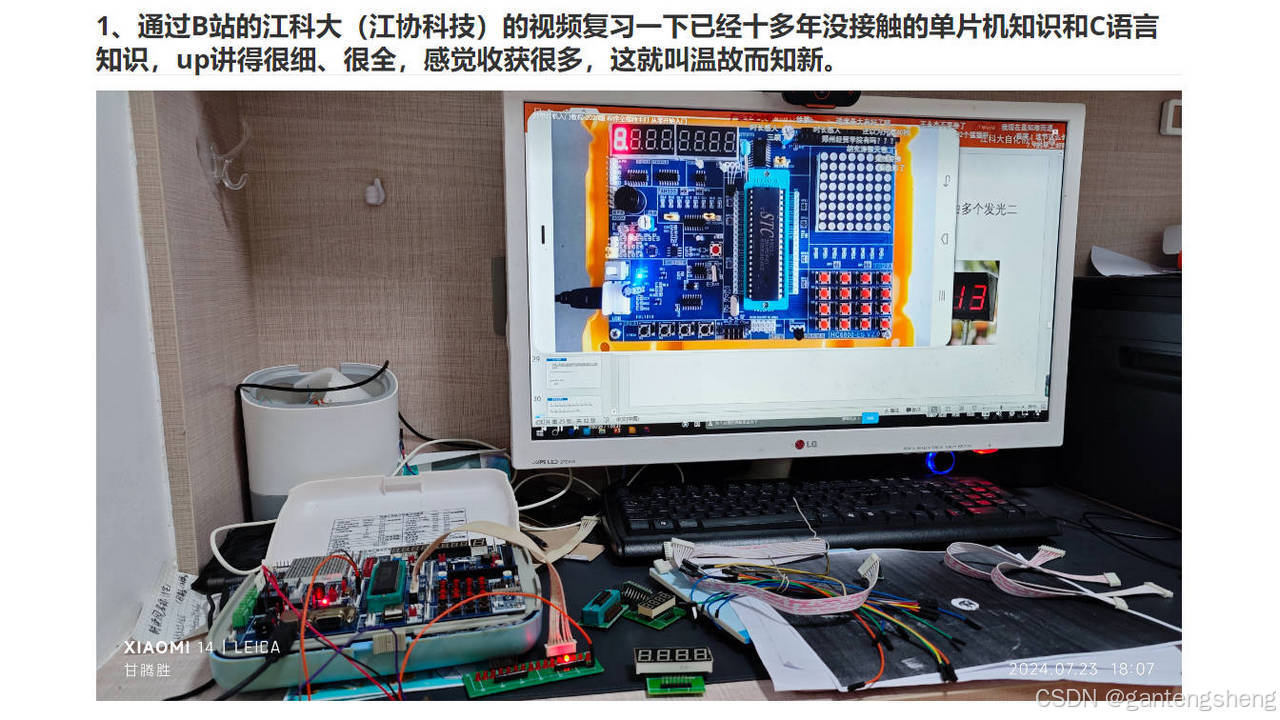

七月份，通过看B站江科大（江协科技）的51单片机入门教程复习单片机知识和C语言。

八月份，想着老婆的生日快到了（十一月中旬），为什么不用单片机做一个特别的礼物给她一个甜蜜的惊喜呢？决定做一个心形流水灯。

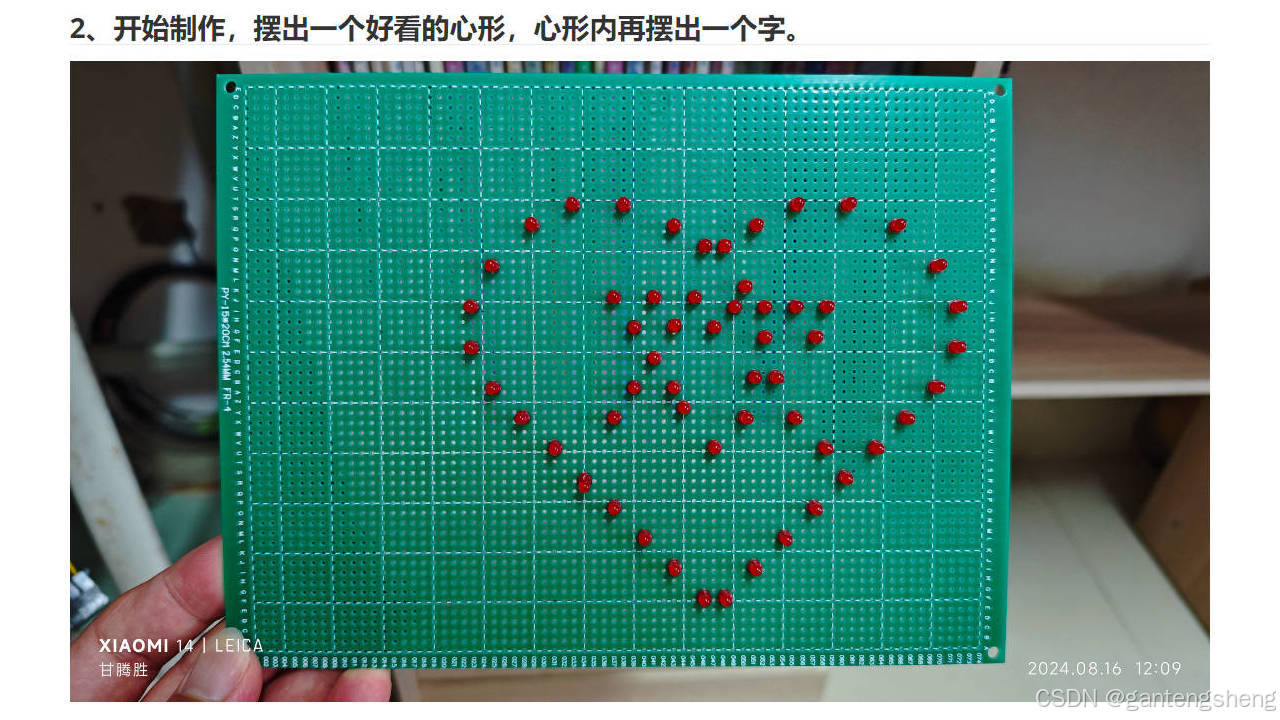

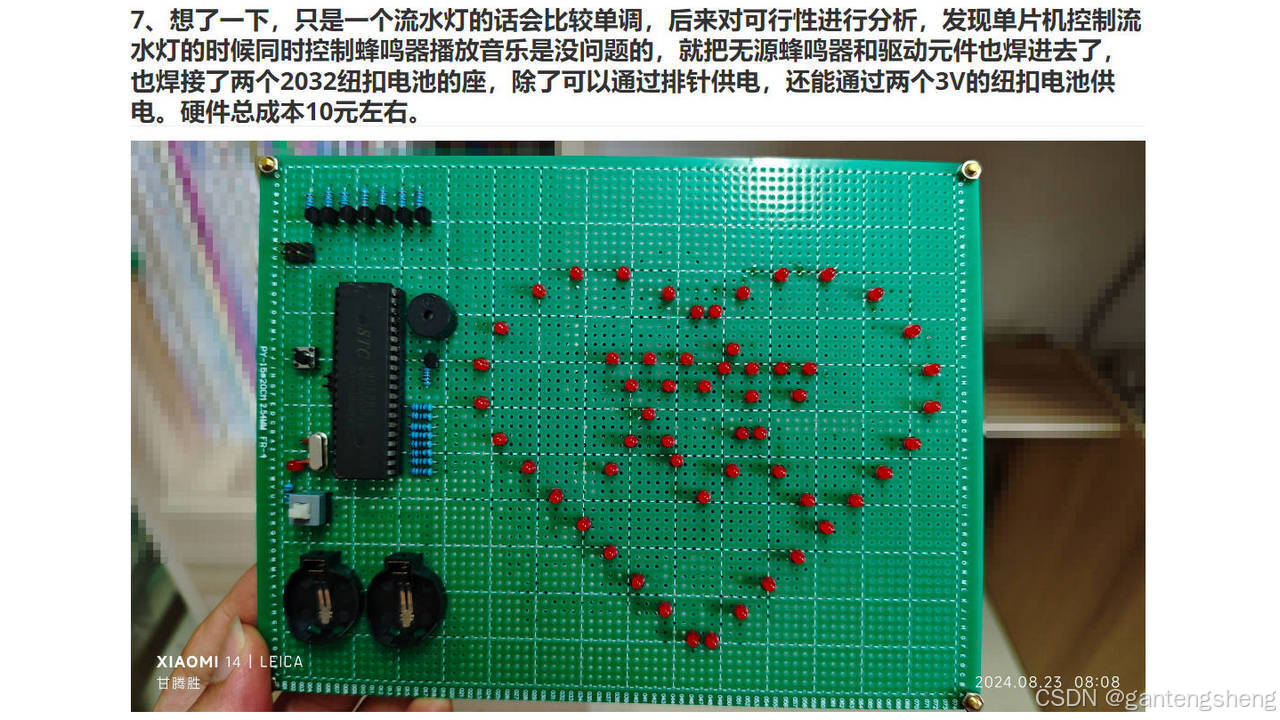

有了这个想法就开干！用几十个LED在一块较大的洞洞板上摆出心形，内部再摆一个字。后来想了一下，这样会比较单调，通过江科大的视频学习了如何用蜂鸣器播放音乐，能不能播放流水灯的同时播放音乐呢？我简单理论分析了一下，是可行的，并且用开发板测试了一下，发现没问题，就再焊接上无源蜂鸣器、三极管和电阻。

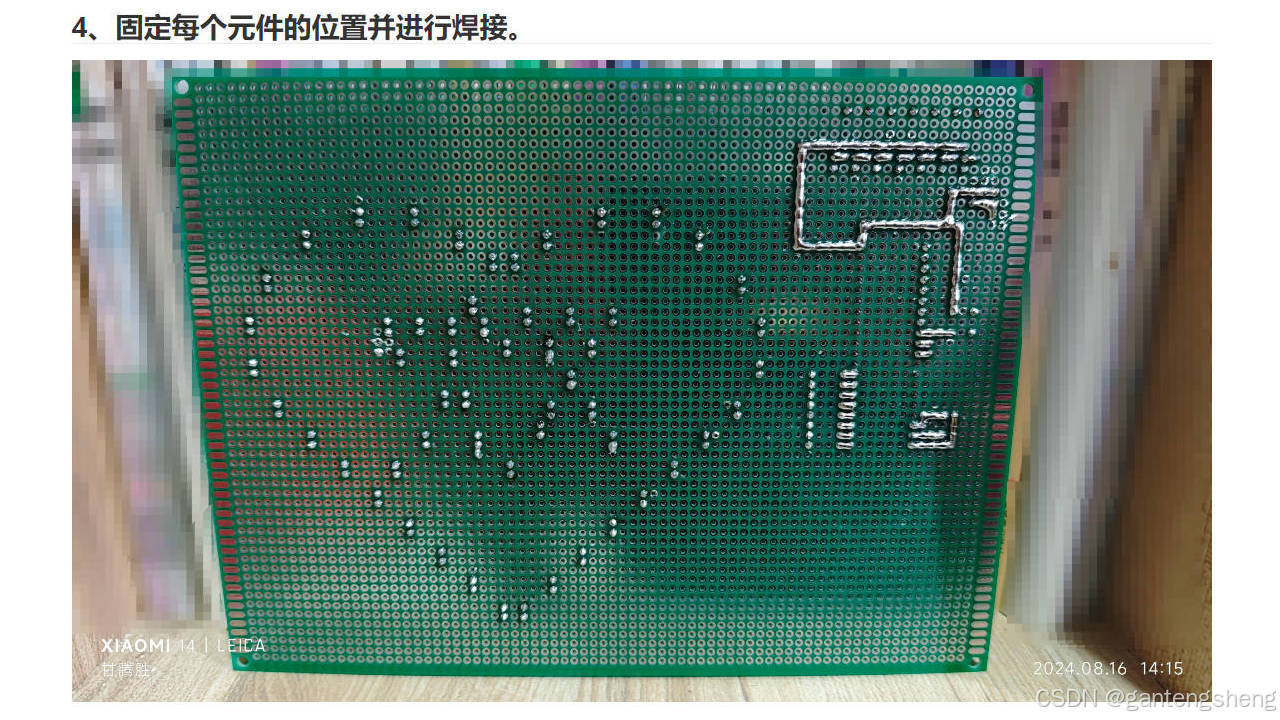

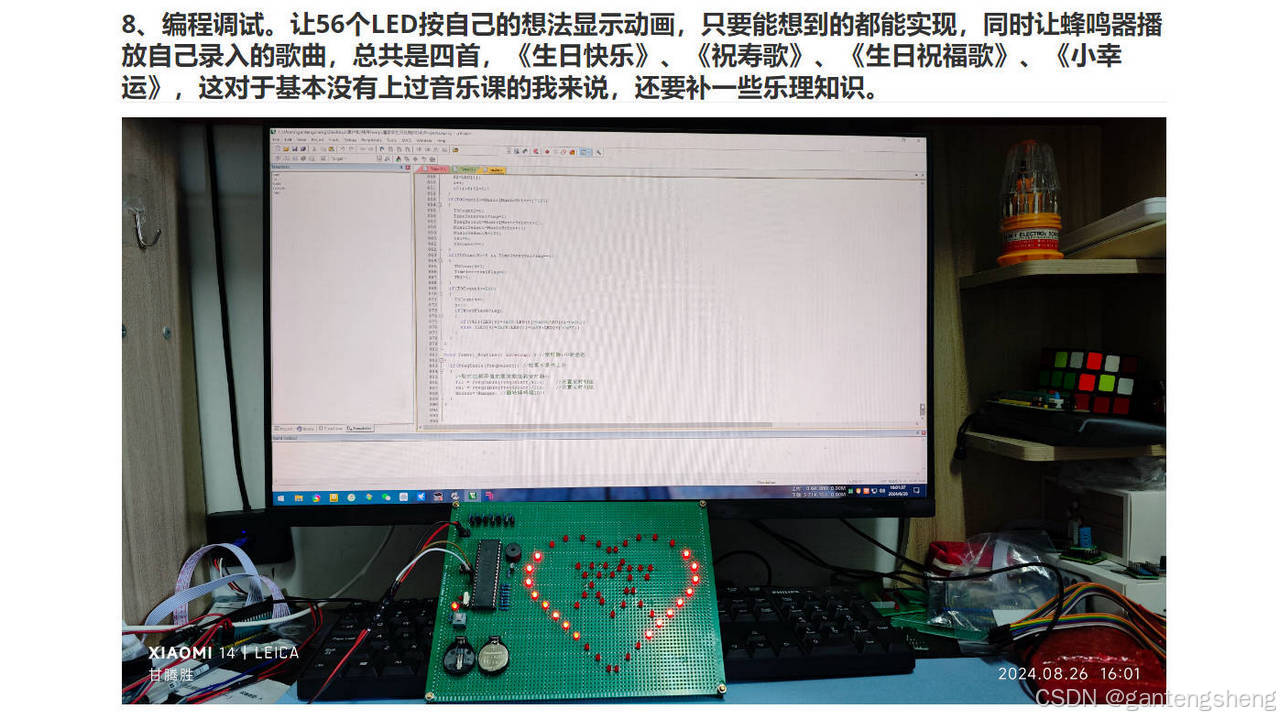

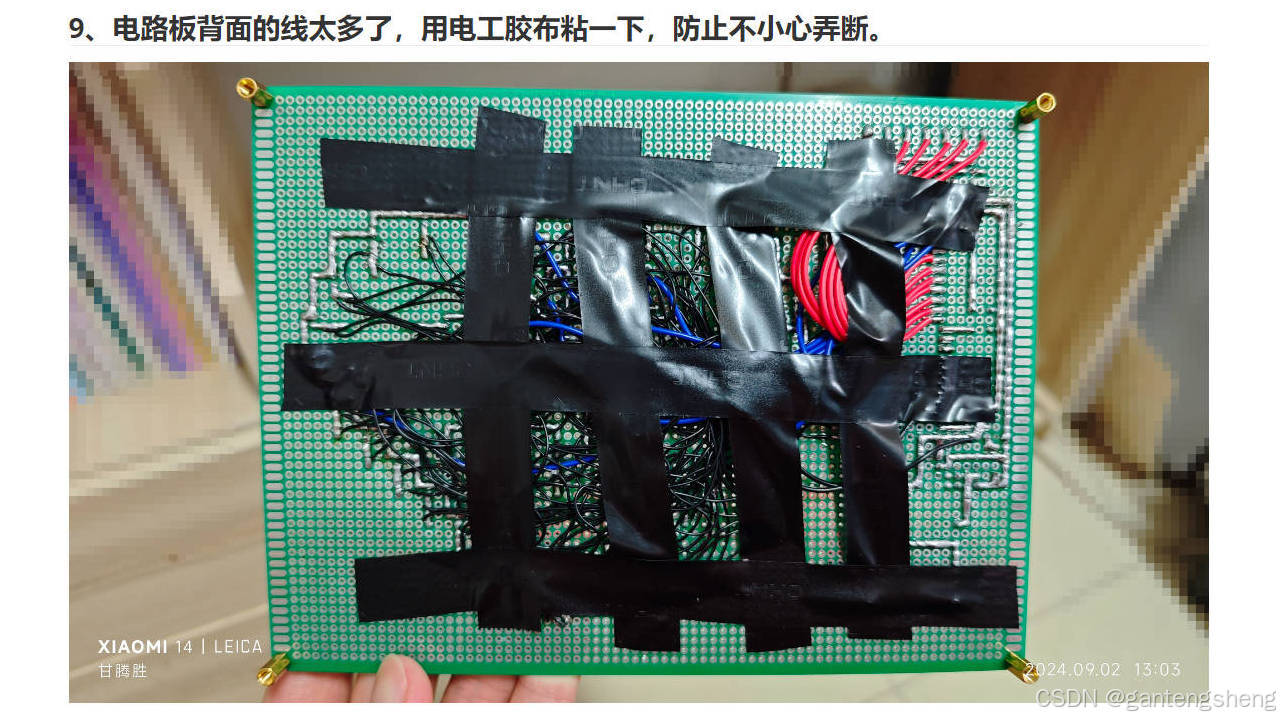

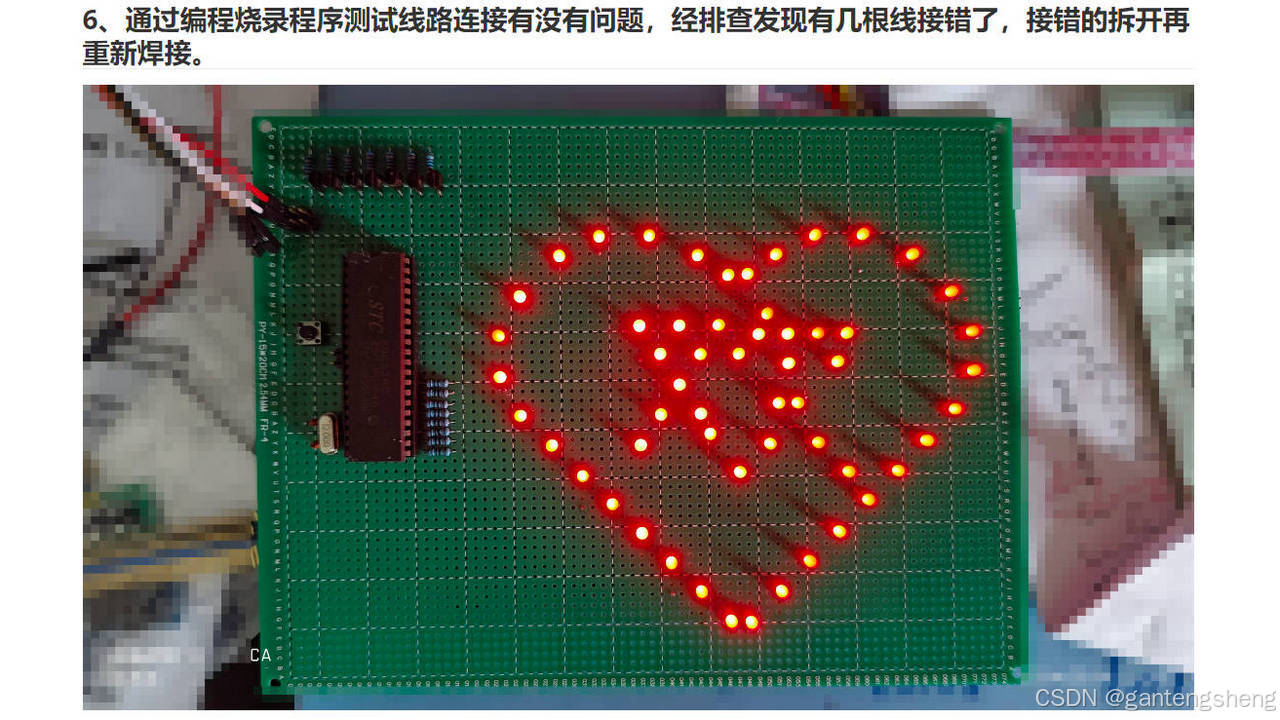

因为要给她一个惊喜，所以不能在家里做，只能在宿舍牺牲休息时间进行设计、焊接、编程、调试等。经过一个多月的时间完成了（其实不用那么久，用这么长的时间是因为每天制作的时间有限，有时隔几天才继续制作），提前两个多月做好了。

大家想制作，如果没有C语言和单片机的基础的话，建议在B站看江协科技的51单片机入门教程学习一遍，可以不用全部学习，学习这几方面就差不多了：能随心所欲地实现8个LED流水灯（心形流水灯只是要控制的灯变多了而已）、数码管的扫描显示原理、定时器的功能和使用、蜂鸣器播放音乐。如果想做呼吸灯效果，还要了解PWM。没有烧录器的话，还要上网买一个烧录器。

三、接线图

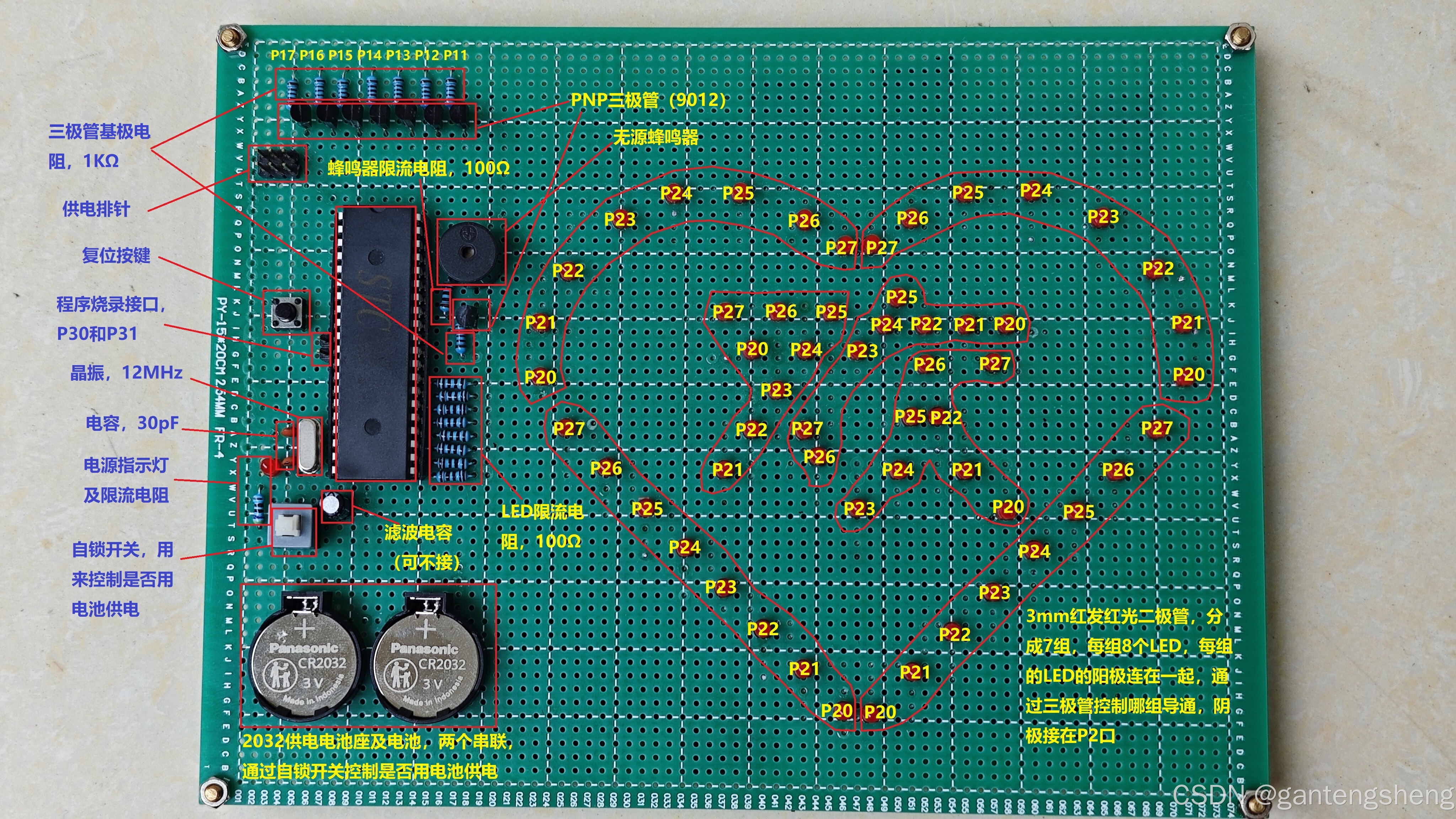

1、总体布局

请添加图片描述

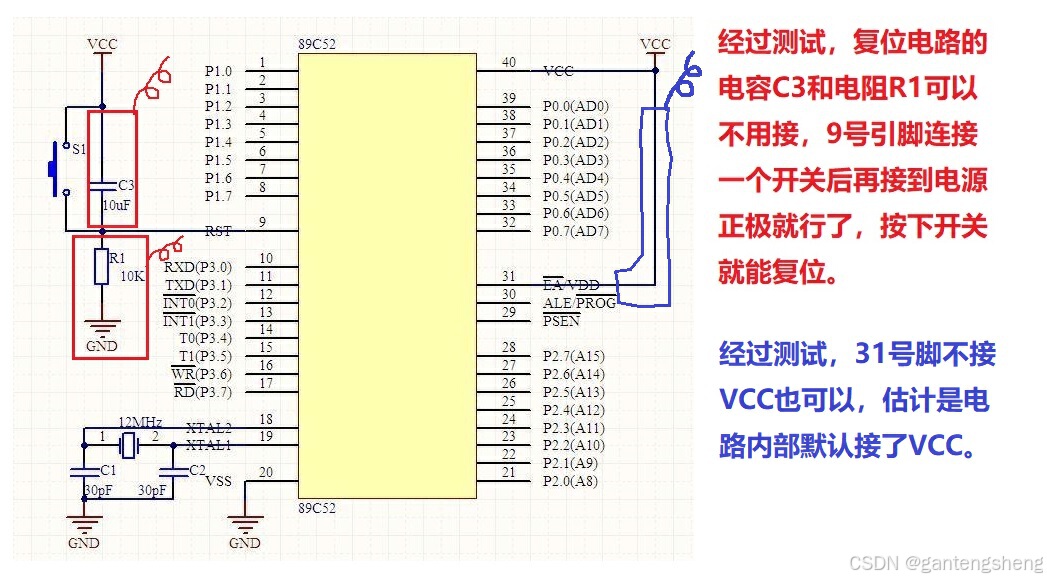

2、单片机最小系统

请添加图片描述

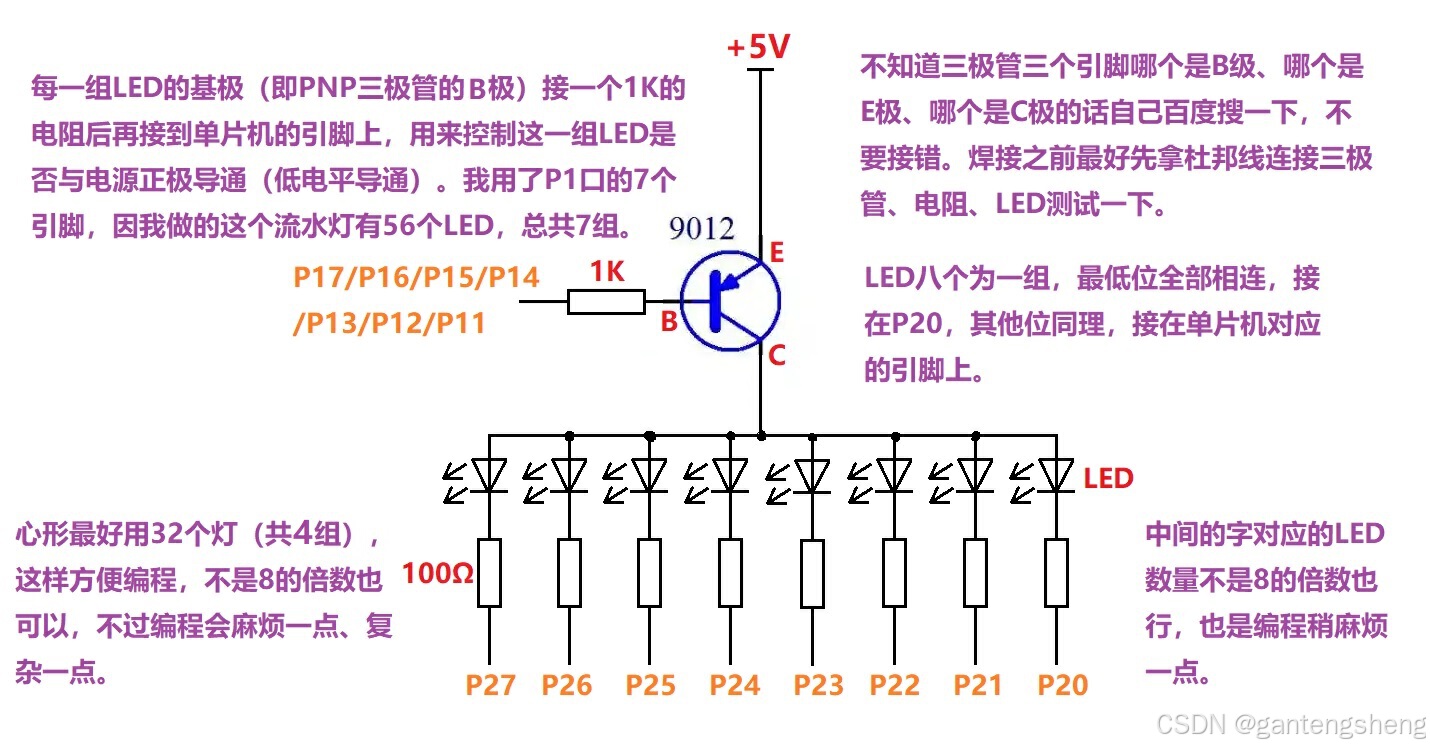

3、LED驱动

请添加图片描述

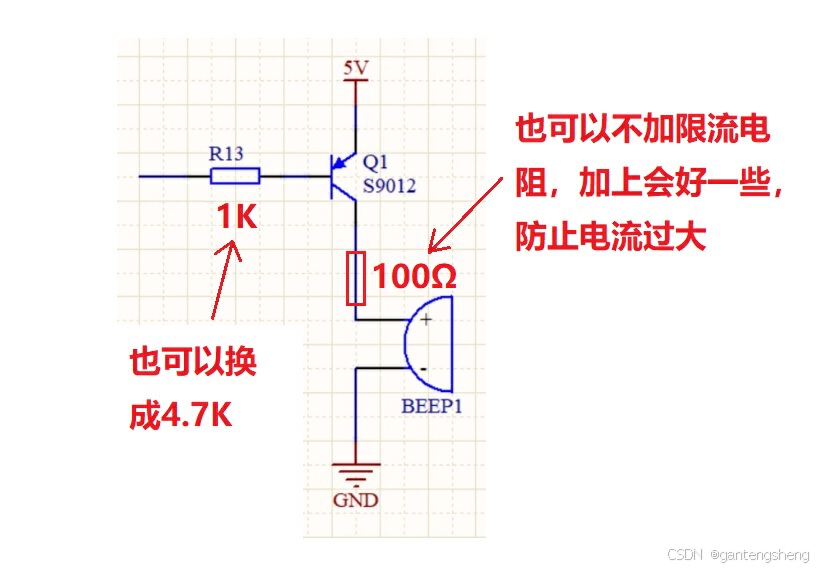

4、蜂鸣器驱动

请添加图片描述

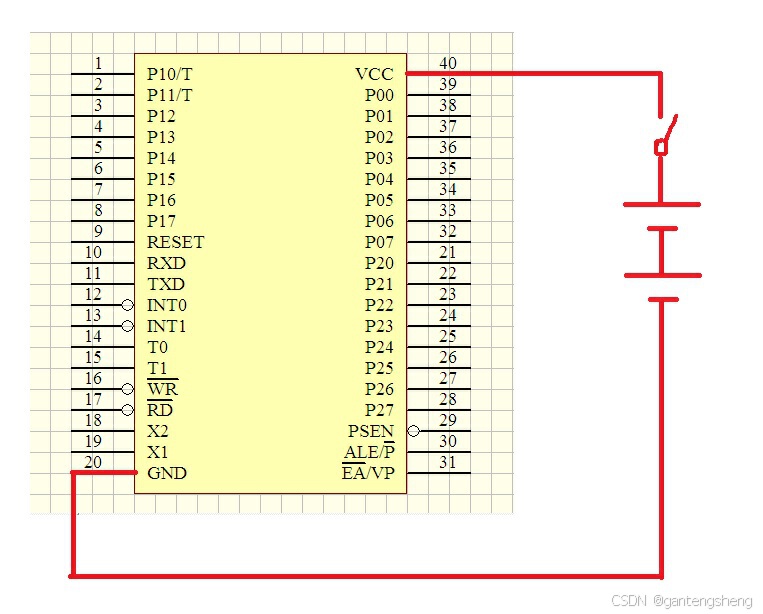

5、电池接线

请添加图片描述

四、原理分析

1、LED的控制

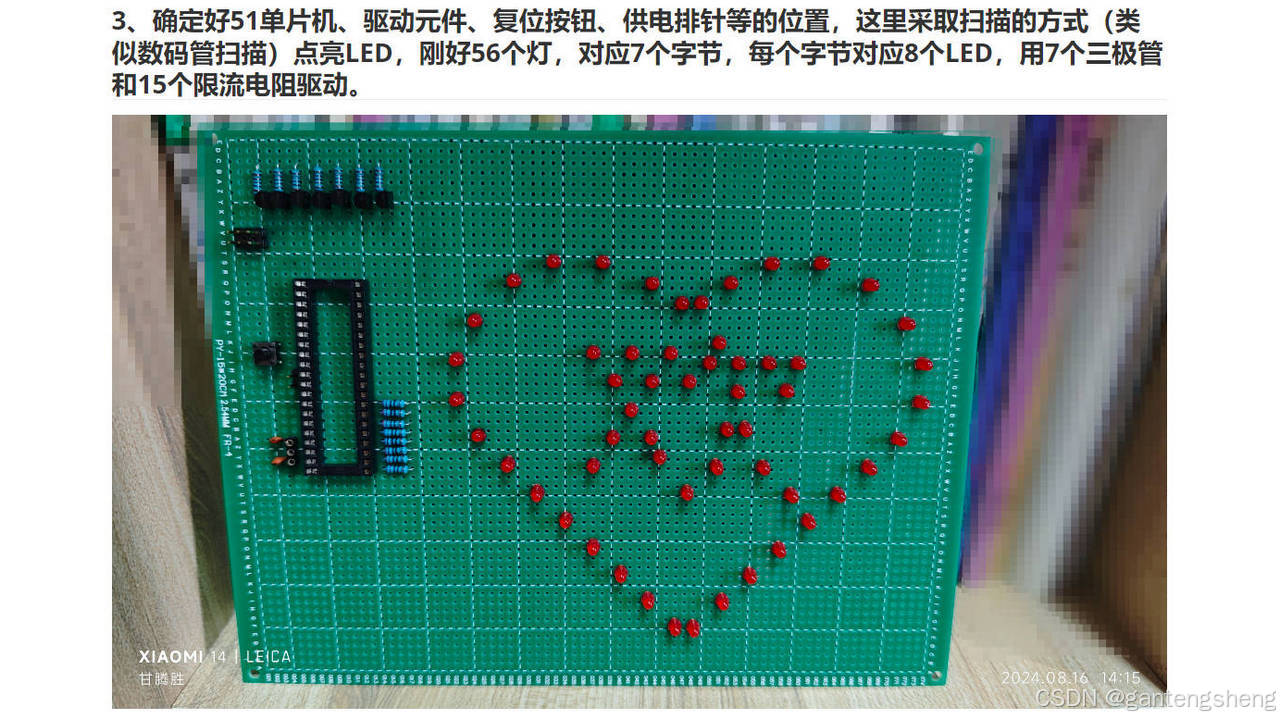

总共有56个灯，如果一个IO口控制一个LED的话，IO口的数量还差很多，如果通过74HC595芯片级联扩展IO口的话，虽然占用IO口很少，但要焊接很多个595芯片，很占空间，也需要焊接很多线，也影响美观。

数码管一位有8个LED，驱动八位数码管是用了扫描的方法，即某一时刻让其中一位数码管导通，按顺序一个一个循环导通显示，当扫描速度比较快的时候，由于人眼的视觉暂留（当物体的影像消失后，人眼仍然会保留该影像一段时间），我们感觉不到LED在闪烁，一般是2ms切换到下一位数码管导通。

LED的显示也可以用扫描的方法，这样，只需要几个三极管和十几个电阻就可以了。由于单片机是弱上拉和强下拉，所以一般用共阳接法，一般用PNP三极管（低电平导通）。用定时器定时，每隔2ms切换到下一组LED导通。定义一个全局数组变量，定时器中断的时候，中断函数中控制P1切换到下一组导通，同时将数组中对应数据赋值给P2口，我们显示流水灯的时候改变数组中的数据就行了，剩下的交给定时器扫描。跟数码管扫描显示一样，要进行消影处理。

由于用扫描的方法点亮LED，一个扫描周期只有1/7的时间是通电的，所以为了提高亮度，LED的限流电阻要小一点，用100欧姆。

2、音乐的播放

用无源蜂鸣器播放音乐，无非是要控制两个方面，一个是音符的频率，一个是音符的时长。

江协科技的教程中，例程是用一个定时器通过改变重装值来控制音符的频率，然后在主循环中控制音符的时长。如果只是用蜂鸣器播放音乐的话是没有问题的，我们如果在播放音乐的同时还要控制流水灯，就会出现问题，因为播放音乐的延时会造成主函数出现阻塞，影响LED的控制，LED的控制也会影响播放音乐的延时，相互影响。

解决方案是用两个定时器，定时器0（Timer0）负责LED的扫描、控制音符的时长、设置定时器1的重装值（即设定音符的频率）、控制音符之间短暂的间隔（5ms），定时器1（Timer1）负责控制翻转无源蜂鸣器IO口的电平，使蜂鸣器按设置的频率响。

要注意的是，定时器1的优先级要比定时器0的高（即要设置为PT0=0，PT1=1），否则蜂鸣器发声会受到影响。

五、各模块代码

1、延时函数

h文件

#ifndef	__DELAY_H__
#define	__DELAY_H__

void Delay(unsigned int xms);

#endif

c文件

/**
  * @brief	延时函数，晶振@12.0000MHz时，输入参数延时的单位是1ms
  * @param	xms 延时的时间，范围：0~65535
  * @retval	无
  */
void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

2、乐谱头文件

h文件

#ifndef	__MUSIC_H__
#define	__MUSIC_H__

//播放速度，值为十六分音符的时长(ms)
unsigned char code MusicSpeed[]={	//“code”：不占RAM空间
150,	//《生日快乐》速度，一分钟100个四分音符
125,	//《祝寿歌》速度，一分钟120个四分音符
125,	//《生日祝福歌》速度，一分钟120个四分音符
188,	//《小幸运》速度，一分钟80个四分音符
};

//音符与索引对应表，P：休止符，L：低音，M：中音，H：高音，下划线：升半音符号#
#define P	0
#define L1	1
#define L1_	2
#define L2	3
#define L2_	4
#define L3	5
#define L4	6
#define L4_	7
#define L5	8
#define L5_	9
#define L6	10
#define L6_	11
#define L7	12
#define M1	13
#define M1_	14
#define M2	15
#define M2_	16
#define M3	17
#define M4	18
#define M4_	19
#define M5	20
#define M5_	21
#define M6	22
#define M6_	23
#define M7	24
#define H1	25
#define H1_	26
#define H2	27
#define H2_	28
#define H3	29
#define H4	30
#define H4_	31
#define H5	32
#define H5_	33
#define H6	34
#define H6_	35
#define H7	36

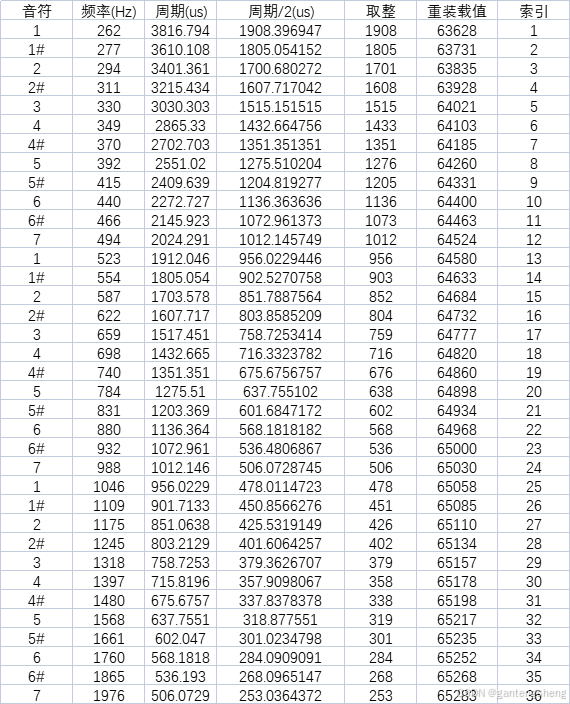

//索引与频率对照表
unsigned int code FreqTable[]={
0,	//休止符，即进入定时器1中断程序后之后不赋初值，则从TH=0和TL=0开始计数，并且蜂鸣器端口不翻转
63628,63731,63835,63928,64021,64103,64185,64260,64331,64400,64463,64524,
64580,64633,64684,64732,64777,64820,64860,64898,64934,64968,65000,65030,
65058,65085,65110,65134,65157,65178,65198,65217,65235,65252,65268,65283,
};

//乐谱
unsigned char code Music[]={
//音符,时值,
//即频率，十六分音符时长的倍数

	0,	//第0个数据为0，目的是主函数中开启中断后，能立刻进入定时器0的中断函数进行频率和时值的赋值

	//生日快乐歌

	P,2,	//第1个数据和第2个数据，加多一个休止符，用来控制让心形先亮

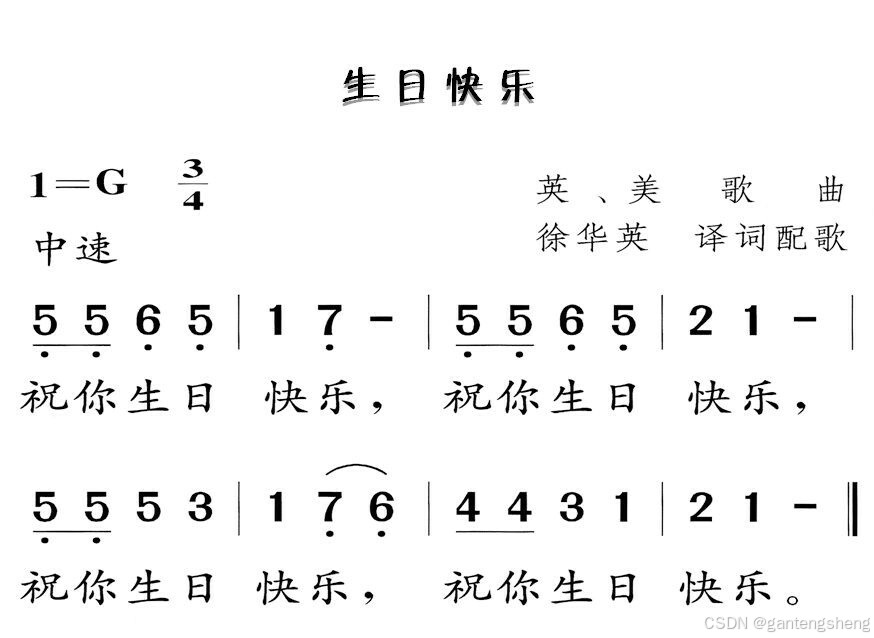

	M2,2,	//原本简谱上是G调，我自己改了调号，升高点音调
	M2,2,
	M3,4,
	M2,4,

	M5,4,
	M4_,4+4,	//祝你生日快乐

	M2,2,
	M2,2,
	M3,4,
	M2,4,

	M6,4,
	M5,4+4,	//祝你生日快乐

	M2,2,
	M2,2,
	H2,4,
	M7,4,

	M5,4,
	M4_,4,
	M3,4,	//祝你生日快乐

	H1,2,
	H1,2,
	M7,4,
	M5,4,

	M6,4,
	M5,4+4,	//祝你生日快乐

	0xF0,0xF0,	//切换播放速度标记（也可以设置为其他的值，不要跟音符索引和时值重复就行了）
	P,2,

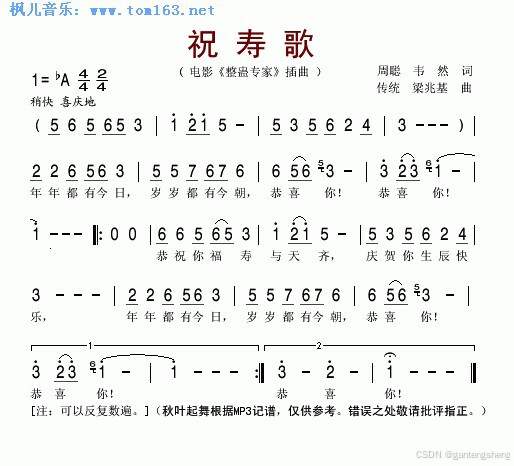

	//祝寿歌

	M6,2,
	M6,4,
	M5,2,
	M6,2,
	M5,2,
	M3,4,	//恭祝你福寿

	H1,4,
	H2,2,
	H1,2,
	M5,4+4,	//与天齐

	M5,2,
	M3,4,
	M5,2,
	M6,2,
	M2,4,
	M4,2,	//庆贺你生辰快

	M3,12,	//乐

	M2,2,
	M2,4,
	M6,2,
	M5,2,
	M6,2,
	M3,4,	//年年都有今日

	M5,2,
	M5,4,
	M7,2,
	M6,2,
	M7,2,
	M6,4,	//岁岁都有今朝

	M6,4,
	M5,2,
	M6,2,
	M5,2,
	M3,8,	//恭喜你

	H3,4,
	H2,2,
	H3,2,
	H1,16,	//恭喜你

	P,8,	//停顿一下再播放下一首

	0xF0,0xF0,	//切换播放速度标记

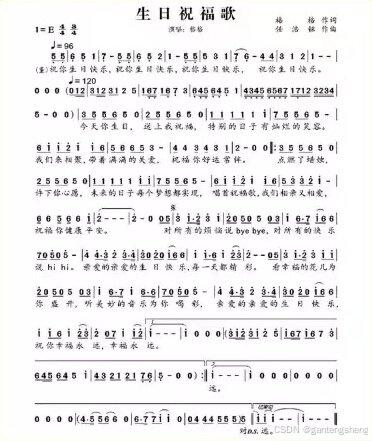

	//生日祝福歌（海底捞）

	M3,2,
	M5,2,
	M5,2,
	M6,2,
	M5,4,
	P,4,	//今天你生日

	M2,2,
	M5,2,
	M5,2,
	M6,2,
	M5,4,
	P,4,	//送上我祝福

	M1,2,
	M1,2,
	M1,2,
	M1,2,
	M1,4,
	H1,4,	//特别的日子有

	M7,2,
	M5,2,
	M5,2,
	M6,2,
	M5,4+4,	//灿烂的笑容

	M6,2,
	H1,2,
	H1,2,
	H2,2,
	H1,4,
	H1,2,
	M6,2,	//我们来相聚，带着

	M5,2,
	M6,2,
	M6,2,
	M5,2,
	M3,8,	//满满的关爱

	M4,2,
	M4,4,
	M3,2,
	M4,2,
	M3,4,
	M1,2,	//祝福你好运常

	M2,8,
	P,8,	//伴

	M3,2,
	M5,2,
	M5,2,
	M6,2,
	M5,4,
	P,4,	//点燃了蜡烛

	M2,2,
	M5,2,
	M5,2,
	M6,2,
	M5,4,
	P,4,	//许下你心愿

	M1,2,
	M1,2,
	M1,2,
	M1,2,
	M1,4,
	H1,2,
	H1,2,	//未来的日子每个

	M7,2,
	M5,2,
	M5,2,
	M6,2,
	M5,4+4,	//梦想都实现

	M6,2,
	H1,2,
	H1,2,
	H2,2,
	H1,4,
	H1,2,
	M6,2,	//唱首祝福歌，我们

	M5,2,
	H3,2,
	H3,2,
	H2,2,
	H1,4+4,	//相亲又相爱

	M6,2,
	M6,4,
	M5,2,
	M6,2,
	M6,4,
	H1,2,	//祝福你健康平

	H2,16+8,	//安
	P,4,
	P,2,
	M5,2,	//对

	H3,4,
	H1,3,
	H2,1,
	H3,4,
	H1,4,	//所有的烦恼

	H2,2,
	P,2,
	M5,2,
	P,2,
	M5,4,
	P,2,
	M3,2,	//说bye bye,对

	H1,4,
	M6,3,
	M7,1,
	H1,2,
	M6,2,
	M6,4,	//所有的快乐

	M7,2,
	P,2,
	H5,2,
	P,2,
	H5,4+4,	//说hi hi

	H4,4,
	H4,3,
	H3,1,
	H2,4,
	H3,3,
	H4,1,	//亲爱的亲爱的

	H3,2,
	P,2,
	H2,2,
	P,2,
	H1,2,
	M6,2,
	M6,4,	//生日快乐

	H1,4,
	H1,3,
	M6,1,
	H1,4,
	H2,2,
	H3,2,	//每一天都精

	H2,4+4+4,	//彩
	P,2,
	M5,2,	//看

	H3,4,
	H1,3,
	H2,1,
	H3,4,
	H1,2,
	H1,2,	//幸福的花儿为

	H2,2,
	P,2,
	M5,2,
	P,2,
	M5,4,
	P,2,
	M3,2,	//你盛开，听

	H1,4,
	M6,3,
	M7,1,
	H1,4,
	M6,3,
	M6,1,	//美妙的音乐为

	M7,2,
	P,2,
	H5,2,
	P,2,
	H5,4+4,	//你喝彩

	H4,4,
	H4,3,
	H3,1,
	H2,4,
	H3,3,
	H4,1,	//亲爱的亲爱的

	H3,2,
	P,2,
	H2,2,
	P,2,
	H1,2,
	M6,2,
	M6,4,	//生日快乐

	H1,4,
	H1,2,
	M6,2,
	H1,4,
	H2,2,
	H3,3,	//祝福你幸福永

	H2,4,
	P,2,
	M7,2,
	H1,4,
	H1,2,
	H2,2,	//远，幸福永

	H1,16+4,	//远
	P,8,

	0xF0,0xF0,	//切换播放速度标记

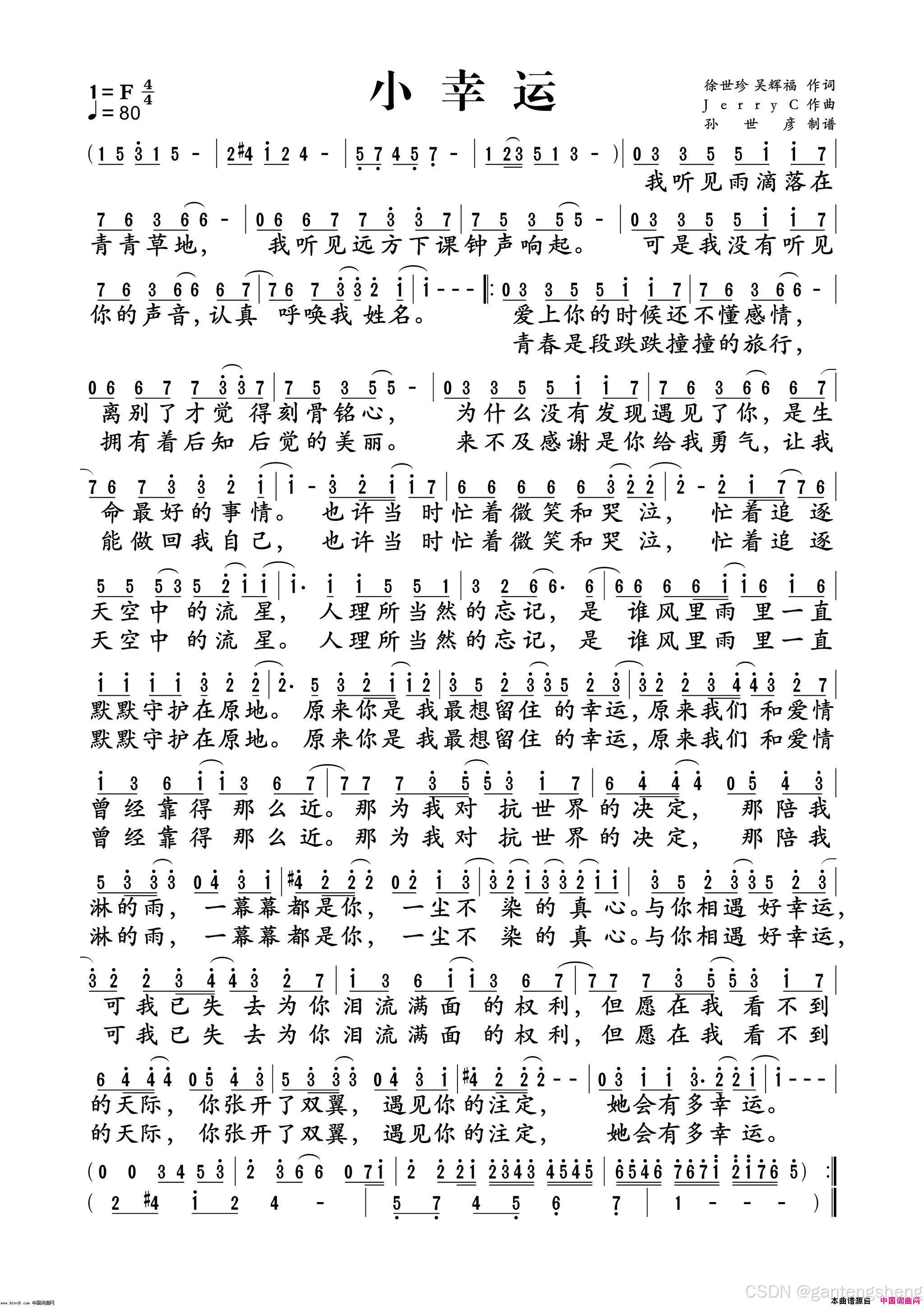

	//小幸运

	P,0,
	M3,2,
	M3,2,
	M5,2,
	M5,2,
	H1,2,
	H1,2,
	M7,2,	//我听见雨滴落在

	M7,2,
	M6,2,
	M3,2,
	M6,10,	//青青草地

	P,2,
	M6,2,
	M6,2,
	M7,2,
	M7,2,
	H3,2,
	H3,2,
	M7,2,	//我听见远方下课

	M7,2,
	M5,2,
	M3,2,
	M5,10,	//钟声响起

	P,2,
	M3,2,
	M3,2,
	M5,2,
	M5,2,
	H1,2,
	H1,2,
	M7,2,	//可是我没有听见

	M7,2,
	M6,2,
	M3,2,
	M6,6,
	M6,2,
	M7,2+2,
	M6,2,
	M7,2,
	H3,4,
	H2,4,
	H1,2+16,	//你的声音，认真呼唤我姓名

	P,0,
	M3,2,
	M3,2,
	M5,2,
	M5,2,
	H1,2,
	H1,2,
	M7,2,	//爱上你的时候还

	M7,2,
	M6,2,
	M3,2,
	M6,10,	//不懂感情

	P,2,
	M6,2,
	M6,2,
	M7,2,
	M7,2,
	H3,2,
	H3,2,
	M7,2,	//离别后才觉得

	M7,2,
	M5,2,
	M3,2,
	M5,10,	//刻骨铭心

	P,2,
	M3,2,
	M3,2,
	M5,2,
	M5,2,
	H1,2,
	H1,2,
	M7,2,	//为什么没有发现

	M7,2,
	M6,2,
	M3,2,
	M6,6,
	M6,2,
	M7,2+2,	//遇见了你，是生
	M6,2,
	M7,2,
	H3,2,
	H3,2,
	H2,4,
	H1,2+8,	//命最好的事
	H3,2,
	H2,1,
	H1,3,
	M7,2,	//也许当时

	M6,2,
	M6,2,
	M6,2,
	M6,2,
	M6,2,
	H3,2,
	H2,2,
	H2,10,	//忙着微笑和哭泣
	H2,2,
	H1,1,
	M7,3,
	M6,2,	//忙着追逐

	M5,2,
	M5,2,
	M5,2,
	M3,2,
	M5,2,
	H2,2,
	H1,2,
	H1,2+4,	//天空中的流星
	H1,2,
	H1,2,
	M5,2,
	M5,2,
	M1,2,	//人理所当然

	M3,4,
	M2,2,
	M6,8,
	M6,2+2,	//的忘记，是
	M6,2,
	M6,2,
	M6,1,
	H1,3,
	M6,2,
	H1,2,
	M6,2,	//谁风里雨里一直

	H1,2,
	H1,2,
	H1,2,
	H1,2,
	H3,2,
	H2,4,
	H2,2+6,	//默默守护在原地
	M5,2,
	H3,2,
	H2,1,
	H1,3,
	H2,2,	//原来你是我

	H3,2,
	M5,2,
	H2,2,
	H3,4,
	M5,2,
	H2,2,
	H3,2+2,	//最想留住的幸运
	H2,2,
	H2,2,
	H3,1,
	H4,3,
	H3,2,
	H2,2,
	M7,2,	//原来我们和爱情

	H1,2,
	M3,2,
	M6,2,
	H1,4,
	M3,2,
	M6,2,
	M7,2+2,	//曾经靠得那么近
	M7,2,
	M7,2,
	H3,1,
	H5,3,
	H3,2,
	H1,2,
	M7,2,	//那为我对抗世界

	M6,2,
	H4,1,
	H4,5,
	P,2,
	H5,2,
	H4,2,
	H3,2,	//的决定，那陪我

	M5,2,
	H3,1,
	H3,5,
	P,2,
	H4,2,
	H3,2,
	H1,2,	//淋的雨，一幕幕

//	H4_,2,	//疑似谱有问题，改成中音4升半调
	M4_,2,
	H2,1,
	H2,5,
	P,2,
	H2,2,
	H1,2,
	H3,2+2,	//都是你，一尘不
	H2,2,
	H1,2,
	H3,4,
	H2,2,
	H1,2,
	H1,2,	//染的真心

	H3,2,
	M5,2,
	H2,2,
	H3,4,
	M5,2,
	H2,2,
	H3,2+2,	//与你相遇好幸运
	H2,2,
	H2,2,
	H3,1,
	H4,3,
	H3,2,
	H2,2,
	M7,2,	//可我已失去为你

	H1,2,
	M3,2,
	M6,2,
	H1,4,
	M3,2,
	M6,2,
	M7,2+2,	//泪流满面的权利
	M7,2,
	M7,2,
	H3,1,
	H5,3,
	H3,2,
	H1,2,
	M7,2,	//但愿在我看不到

	M6,2,
	H4,1,
	H4,5,
	P,2,
	H5,2,
	H4,2,
	H3,2,	//的天际，你张开

	M5,2,
	H3,1,
	H3,5,
	P,2,
	H4,2,
	H3,2,
	H1,2,	//了双翼，遇见你

//	H4_,2,	//疑似谱有问题，改成中音4升半调
	M4_,2,
	H2,1,
	H2,13,	//的注定

	P,2,
	H3,2,
	H1,2,
	H1,2,
	H3,3,
	H2,3,
	H1,18,	//他会有多幸运

	0xF0,0xF0,	//最后再加两个切换播放速度标记，在定时器中断函数中让MusicSpeedSelect自增并清零
	P,4,	//短暂停顿一下再停止播放

	0xFF,0xFF,	//终止标记

};

#endif

3、定时器0

h文件

#ifndef __TIMER0_H__
#define __TIMER0_H__

void Timer0_Init(void);

#endif

c文件

#include <REGX52.H>

/**
  * @brief	定时器0初始化，1毫秒@12.000MHz
  * @param  无
  * @retval 无
  */
void Timer0_Init(void)
{
	TMOD&=0xF0;	//设置定时器模式（高四位不变，低四位清零）
	TMOD|=0x01;	//设置定时器模式（通过低四位设为“定时器0工作方式1”的模式）
	TL0=0x18;	//设置定时初值，定时1ms
	TH0=0xFC;	//设置定时初值，定时1ms
	TF0=0;	//清除TF0标志
	TR0=1;	//定时器0开始计时
	ET0=1;	//打开定时器0中断允许
	EA=1;	//打开总中断
	PT0=0;	//当PT0=0时，定时器0为低优先级，当PT0=1时，定时器0为高优先级
}

/*定时器中断函数模板
void Timer0_Routine() interrupt 1	//定时器0中断函数
{
	static unsigned int T0Count;	//定义静态变量
	TL0=0x18;	//设置定时初值，定时1ms
	TH0=0xFC;	//设置定时初值，定时1ms
	T0Count++;
	if(T0Count>=1000)
	{
		T0Count=0;

	}
}
*/

4、定时器1

h文件

#ifndef __TIMER1_H__
#define __TIMER1_H__

void Timer1_Init(void);

#endif

c文件

#include <REGX52.H>

/**
  * @brief  定时器1初始化，1毫秒@12.000MHz
  * @param  无
  * @retval 无
  */
void Timer1_Init(void)
{
	TMOD&=0x0F;	//设置定时器模式（低四位不变，高四位清零）
	TMOD|=0x10;	//设置定时器模式（通过高四位设为“定时器1工作方式1”的模式）
	TL1=0x18;	//设置定时初值，定时1ms
	TH1=0xFC;	//设置定时初值，定时1ms
	TF1=0;	//清除TF1标志
	TR1=1;	//定时器1开始计时
	ET1=1;	//打开定时器1中断允许
	EA=1;	//打开总中断
	PT1=1;	//当PT1=0时，定时器1为低优先级，当PT1=1时，定时器1为高优先级
			//定时器1的优先级要比定时器0的高，否则发声不正常
			//即要设置成：PT0=0;PT1=1;
}

/*定时器中断函数模板
void Timer1_Routine() interrupt 3	//定时器1中断函数
{
	static unsigned int T1Count;	//定义静态变量
	TL1=0x18;	//设置定时初值，定时1ms
	TH1=0xFC;	//设置定时初值，定时1ms
	T1Count++;
	if(T1Count>=1000)
	{
		T1Count=0;

	}
}
*/

六、主函数

main.c

/*
by甘腾胜@20240915
效果：B站搜索“甘腾胜”或“gantengsheng”查看
单片机：STC89C52RC
晶振：12T@12.0000MHz
*/

#include <REGX52.H>	//包含头文件（安装目录下）
#include <INTRINS.H>	//用来控制循环左移或右移
#include "Delay.h"	//包含头文件（工程目录下）
#include "Timer0.h"	//包含头文件相当于把头文件中的内容插入此处
#include "Timer1.h"
#include "Music.h"	//将乐谱放在头文件，防止其在main.c文件中占太多空间

//蜂鸣器端口定义
sbit Buzzer=P3^7;	//随便用一个端口控制蜂鸣器

//宏定义
#define LEDSpeed 125	//流水灯速度，值越小，速度越快

//定义全局变量
unsigned char MusicSpeedSelect;	//音乐速度选择变量
unsigned char MusicOffFlag;	//停止播放音乐的标志，1：停止，0：不停止
unsigned char FreqSelect;	//频率选择变量
unsigned char TimeIntervalFlag;	//相邻音符之间短暂间隔的标志，1：到了短暂间隔的时刻，0：未到短暂间隔的时刻
unsigned char WordFlashFlag;	//心形中间的字闪烁的标志
unsigned int MusicSelect;	//音乐选择变量，用来选择音符的频率和时长，因为音符较多，所以用整型
unsigned char code Bit[]={0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,};	//扫描LED的位码，按顺序扫描LED，0接通，1断开
unsigned char LED[]={0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,};	//LED显示的缓存数据，56个灯共7个字节，0点亮，1熄灭
															//显示动画直接操作缓存数据就行了

//阴码（1为点亮），从上往下或从下往上熄灭或点亮（要取反）
unsigned char code LEDTable1[][7]={	//字从上往下点亮或从上往下熄灭或从下往上点亮或从下往上熄灭，都可以
0xFF,0xFF,0xFF,0xFF,0x00,0x20,0x00,	//点亮的话要取反
0xFF,0xFF,0xFF,0xFF,0xE0,0x37,0x00,	//查表显示
0xFF,0xFF,0xFF,0xFF,0xF1,0x3F,0xC0,
0xFF,0xFF,0xFF,0xFF,0xF9,0x3F,0xC0,
0xFF,0xFF,0xFF,0xFF,0xFD,0xBF,0xE4,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xF6,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,};

//阴码（1为点亮），全体LED从上往下熄灭或点亮（要取反）
unsigned char code LEDTable2[][7]={
0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x30,0x30,0x00,0x00,0x00,0x00,
0x00,0x78,0x78,0x00,0x00,0x00,0x00,
0x00,0xF8,0xF8,0x00,0x00,0x00,0x00,
0x00,0xFC,0xFC,0x00,0x00,0x20,0x00,
0x00,0xFE,0xFE,0x00,0xE0,0x37,0x00,
0x00,0xFE,0xFE,0x00,0xF1,0x3F,0xC0,
0x00,0xFF,0xFF,0x00,0xF9,0x3F,0xC0,
0x80,0xFF,0xFF,0x80,0xFD,0xBF,0xE4,
0xC0,0xFF,0xFF,0xC0,0xFF,0xFF,0xF6,
0xE0,0xFF,0xFF,0xE0,0xFF,0xFF,0xFF,
0xF0,0xFF,0xFF,0xF0,0xFF,0xFF,0xFF,
0xF8,0xFF,0xFF,0xF8,0xFF,0xFF,0xFF,
0xFC,0xFF,0xFF,0xFC,0xFF,0xFF,0xFF,
0xFE,0xFF,0xFF,0xFE,0xFF,0xFF,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
};

//阴码（1为点亮），全体LED从左往右熄灭或点亮（要取反）
unsigned char code LEDTable3[][7]={
0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x03,0x00,0x00,0x00,0x00,0x00,
0x80,0x07,0x00,0x00,0x00,0x00,0x00,
0xC0,0x0F,0x00,0x00,0x00,0x00,0x00,
0xE0,0x0F,0x00,0x00,0x00,0x00,0x00,
0xF0,0x1F,0x00,0x00,0x00,0x00,0x00,
0xF8,0x1F,0x00,0x00,0x82,0x00,0x00,
0xFC,0x3F,0x00,0x00,0xCF,0x00,0x00,
0xFE,0x7F,0x00,0x00,0xDF,0xC0,0x00,
0xFF,0xFF,0x00,0x00,0xFF,0xC8,0x08,
0xFF,0xFF,0x80,0x01,0xFF,0xF8,0x18,
0xFF,0xFF,0xC0,0x03,0xFF,0xFC,0x7C,
0xFF,0xFF,0xE0,0x07,0xFF,0xFE,0x7E,
0xFF,0xFF,0xE0,0x0F,0xFF,0xFF,0xFF,
0xFF,0xFF,0xF0,0x1F,0xFF,0xFF,0xFF,
0xFF,0xFF,0xF0,0x3F,0xFF,0xFF,0xFF,
0xFF,0xFF,0xF8,0x7F,0xFF,0xFF,0xFF,
0xFF,0xFF,0xFC,0xFF,0xFF,0xFF,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
};

//阴码（1为点亮），全体LED旋转（要取反）
unsigned char code LEDTable4[][7]={
0x01,0x80,0x80,0x01,0x00,0x08,0x08,
0x06,0x00,0x60,0x00,0x00,0x78,0x08,
0x18,0x00,0x18,0x00,0x00,0xC7,0x60,
0x60,0x00,0x06,0x00,0x06,0xC1,0xE4,
0x80,0x01,0x01,0x80,0x0C,0x80,0x24,
0x00,0x06,0x00,0x60,0x09,0x80,0x26,
0x00,0x18,0x00,0x18,0xD9,0x00,0x33,
0x00,0x60,0x00,0x06,0x70,0xC8,0x18,
};

void DelayUs(unsigned int t)	//大约延时2t+4 us
{	//用来控制呼吸灯
	while(t--);
}

void LED1(void)	//LED全部点亮
{
	unsigned char i;
	for(i=0;i<7;i++)
	{
		LED[i]=0x00;	//设置缓存数组的数据，交给定时器扫描
	}
}

void LED0(void)	//LED全部熄灭
{
	unsigned char i;
	for(i=0;i<7;i++)
	{
		LED[i]=0xFF;
	}
}

void LED40(void)	//心形LED全部熄灭
{
	unsigned char i;
	for(i=0;i<4;i++)
	{
		LED[i]=0xFF;
	}
}

void LED31(void)	//字的LED全部点亮
{
	unsigned char i;
	for(i=4;i<7;i++)
	{
		LED[i]=0x00;
	}
}

void main()
{
	unsigned char LEDPWM;	//控制每个周期LED亮的时长
	unsigned char LEDCycle=100;	//控制呼吸灯亮度的档位，共100档
	unsigned char LEDDelay=20;	//控制呼吸灯每个状态的时长，即控制呼吸灯的快慢
	unsigned char i,j,k;	//控制流水灯的循环
	unsigned int MusicFlash;	//用来控制LED随音乐节奏闪烁

	Timer0_Init();	//定时器0初始化
	Timer1_Init();	//定时器1初始化，注意定时器1的优先级要设置比定时器0高，否则会影响蜂鸣器发声
					//即要设置为：PT0=0;PT1=1;

	EA=0;	//关闭所有中断
	//其实不关闭也行，可以再设多一个标志，用来控制显示呼吸灯的时候不扫描LED和不播放音乐就行了，我懒得弄了
	//同时也可以利用定时器，通过比较的方法实现呼吸灯，我懒得弄了

	P1=0xFF;
	Delay(1000);	//复位后过1s再显示呼吸灯，不需要可以删掉

	//三次呼吸灯
	P1=0x00;	//选中所有位
	for(j=0;j<3;j++)
	{
		for(LEDPWM=0;LEDPWM<LEDCycle;LEDPWM++)	//8个LED由暗到亮
		{
			for(i=0;i<LEDDelay;i++)	//计次延时，通过LEDDelay控制每个档位的时间，以此控制呼吸快慢
			{
				P2=0x00;	//LED亮
				DelayUs(LEDPWM);	//延时LEDPWM
				P2=0xFF;	//LED灭
				DelayUs(LEDCycle-LEDPWM);	//延时LEDCycle-LEDPWM
			}
		}

		for(LEDPWM=LEDCycle;LEDPWM>0;LEDPWM--)	//8个LED由亮到暗
		{
			for(i=0;i<LEDDelay;i++)	//计次延时，通过LEDDelay控制每个档位的时间，以此控制呼吸快慢
			{
				P2=0x00;	//LED亮
				DelayUs(LEDPWM);	//延时LEDPWM
				P2=0xFF;	//LED灭
				DelayUs(LEDCycle-LEDPWM);	//延时LEDCycle-LEDPWM
			}
		}
	}

	LED0();	//确保全部LED熄灭
	Delay(250);	//延时一小段时间

	//全部LED闪烁3次
	P1=0x00;
	for(i=0;i<3;i++)
	{
		P2=0x00;	//LED亮
		Delay(500);	//延时500ms，即0.5s
		P2=0xFF;	//LED灭
		Delay(500);
	}

	EA=1;	//开启所有中断，开始播放音乐

	while(1)
	{
		MusicSelect=0;	//音乐和流水灯播放完了就从这里开始重新播放，所以音乐选择变量要清零
		TR1=1;	//音乐播放完之后定时器1暂停了，所以要重新启动
		MusicOffFlag=0;	//音乐停止标志位清零

		//第一首音乐《生日快乐》播放完之后再跳出循环
		while(MusicSpeedSelect==0)
		{
			if(MusicSelect>2)	//防止没播放音乐就开始点亮LED
			{
				for(i=0;i<7;i++)
				{
					if(i<4){LED[i]=0xFF;}
					else{LED[i]=0x00;}
				}
			}
			MusicFlash=MusicSelect;
			while(MusicFlash==MusicSelect);	//播放下一个音符前，一直等待
			MusicFlash=MusicSelect;
			for(i=0;i<7;i++)	//心形的LED先亮
			{
				if(i<4){LED[i]=0x00;}
				else{LED[i]=0xFF;}
			}
			MusicFlash=MusicSelect;
			while(MusicFlash==MusicSelect);	//播放下一个音符前，一直等待
			MusicFlash=MusicSelect;
		}
		LED0();	//每个动画结束后确保所有LED都熄灭
		Delay(LEDSpeed);	//延时一会

		//一个LED按顺序移动
		for(j=0;j<7;j++)
		{
			for(i=0;i<8;i++)
			{
				if(j>0){LED[j-1]=0xFF;}
				if(j==5 && i==0){LED[4]=0xF7;Delay(LEDSpeed);LED[4]=0xFF;}
				if(j<2){LED[j]=~(0x01<<i);}
				else{LED[j]=~(0x80>>i);}
				Delay(LEDSpeed);
			}
		}
		LED0();

		//按顺序点亮所有LED
		for(j=0;j<7;j++)
		{
			for(i=0;i<8;i++)
			{
				if(j==5 && i==0){Delay(LEDSpeed);}	//“又”字有个交叉的地方，需要停顿一下
				if(j==0 || j==1){LED[j]=(0xFE<<i);}
				else{LED[j]=(0x7F>>i);}
				Delay(LEDSpeed);
			}
		}
		LED1();

		//按顺序全部熄灭所有LED
		for(j=0;j<7;j++)
		{
			for(i=0;i<8;i++)
			{
				if(j==0 || j==1){LED[j]=~(0xFE<<i);}
				else{LED[j]=~(0x7F>>i);}
				Delay(LEDSpeed);
			}
		}
		LED0();

		//心形和字依次按顺序从上往下亮
		for(i=0;i<8;i++)
		{
			LED[1]=0x7F>>i;
			LED[2]=0x7F>>i;
			Delay(LEDSpeed);
		}
		for(i=0;i<8;i++)
		{
			LED[0]=0x7F>>i;
			LED[3]=0x7F>>i;
			Delay(LEDSpeed);
		}
		for(j=0;j<7;j++)
		{
			for(i=0;i<7;i++)
			{
				LED[i]=~LEDTable1[j][i];	//通过查表的方法，可以实现任意流水灯
			}
			Delay(LEDSpeed);
		}
		LED1();

		//心形和字依次闪烁5次
		for(j=0;j<5;j++)
		{
			for(i=0;i<4;i++)
			{
				LED[i]=0xFF;
			}
			Delay(LEDSpeed);
			for(i=0;i<4;i++)
			{
				LED[i]=0x00;
			}
			Delay(LEDSpeed);
		}
		for(j=0;j<5;j++)
		{
			for(i=4;i<7;i++)
			{
				LED[i]=0xFF;
			}
			Delay(LEDSpeed);
			for(i=4;i<7;i++)
			{
				LED[i]=0x00;
			}
			Delay(LEDSpeed);
		}
		LED1();

		//心形两边分别有2个熄灭的LED从上到下移动
		LED[1]=0x80;
		LED[2]=0x80;
		Delay(LEDSpeed);
		LED[1]=0xC0;
		LED[2]=0xC0;
		Delay(LEDSpeed);
		for(i=0;i<6;i++)
        {
			LED[1]=_cror_(LED[1],1);
			LED[2]=_cror_(LED[2],1);
			Delay(LEDSpeed);
        }
		LED[1]=0x01;
		LED[2]=0x01;
		LED[0]=0x80;
		LED[3]=0x80;
		Delay(LEDSpeed);
		LED[1]=0x00;
		LED[2]=0x00;
		LED[0]=0xC0;
		LED[3]=0xC0;
		Delay(LEDSpeed);
		for(i=0;i<6;i++)
        {
			LED[0]=_cror_(LED[0],1);
			LED[3]=_cror_(LED[3],1);
			Delay(LEDSpeed);
        }
		LED[0]=0x01;
		LED[3]=0x01;
		Delay(LEDSpeed);
		LED[0]=0x00;
		LED[3]=0x00;
		Delay(LEDSpeed);

		//从上往下熄灭所有LED
		for(j=0;j<16;j++)
		{
			for(i=0;i<7;i++)
			{
				LED[i]=LEDTable2[j][i];	//查表显示LED
			}
			Delay(LEDSpeed);
		}
		LED0();

		//8个LED按出现，顺时针移动，再消失，循环2次
		for(k=0;k<2;k++)
		{
			for(j=0;j<5;j++)
			{
				for(i=0;i<8;i++)
				{
					if(j<2)
					{
						LED[j]=(0xFE<<i);
						if(j>0){LED[j-1]=~(0xFE<<i);}
					}
					else
					{
						if(j<4){LED[j]=(0x7F>>i);}
						if(j==2){LED[j-1]=~(0xFE<<i);}
						else {LED[j-1]=~(0x7F>>i);}
					}
					Delay(LEDSpeed/2);
				}
			}
			LED0();
			Delay(LEDSpeed);
		}

		//8个LED出现，逆时针移动，再消失，循环2次
		for(k=0;k<2;k++)
		{
			for(j=4;j<5;j--)
			{
				for(i=7;i<8;i--)
				{
					if(j<2)
					{
						LED[j]=(0xFE<<i);
						if(j>0){LED[j-1]=~(0xFE<<i);}
					}
					else
					{
						if(j<4){LED[j]=(0x7F>>i);}
						if(j==2){LED[j-1]=~(0xFE<<i);}
						else {LED[j-1]=~(0x7F>>i);}
					}
					if((j==2 || j==1 || j==0) && i==7){LED[j+1]=0xFF;}
					Delay(LEDSpeed/2);
				}
			}
			LED0();
			Delay(LEDSpeed);
		}

		//心形两边分别有8个LED从上到下移动，循环2次
		for(k=0;k<2;k++)
		{
			for(i=0;i<8;i++)
			{
				LED[1]=(0x7F>>i);
				LED[2]=(0x7F>>i);
				Delay(LEDSpeed/2);
			}
			for(i=0;i<8;i++)
			{
				LED[0]=(0x7F>>i);
				LED[3]=(0x7F>>i);
				LED[1]=~(0x7F>>i);
				LED[2]=~(0x7F>>i);
				Delay(LEDSpeed/2);
			}
			for(i=0;i<8;i++)
			{
				LED[0]=~(0x7F>>i);
				LED[3]=~(0x7F>>i);
				Delay(LEDSpeed/2);
			}
			LED0();
			Delay(LEDSpeed);
		}

		//心形两边分别有8个LED从下到上移动，循环2次
		for(k=0;k<2;k++)
		{
			for(i=0;i<8;i++)
			{
				LED[0]=(0xFE<<i);
				LED[3]=(0xFE<<i);
				Delay(LEDSpeed/2);
			}
			for(i=0;i<8;i++)
			{
				LED[1]=(0xFE<<i);
				LED[2]=(0xFE<<i);
				LED[0]=~(0xFE<<i);
				LED[3]=~(0xFE<<i);
				Delay(LEDSpeed/2);
			}
			for(i=0;i<8;i++)
			{
				LED[1]=~(0xFE<<i);
				LED[2]=~(0xFE<<i);
				Delay(LEDSpeed/2);
			}
			LED0();
		}

		//从左往右点亮，再熄灭，循环4次，速度逐渐加快
		for(k=2;k<6;k++)
		{
			for(j=0;j<19;j++)
			{
				for(i=0;i<7;i++)
				{
					LED[i]=~LEDTable3[j][i];
				}
				Delay(LEDSpeed/k);	//k增大，则延时减小，速度变快
			}
			for(j=0;j<19;j++)
			{
				for(i=0;i<7;i++)
				{
					LED[i]=LEDTable3[j][i];
				}
				Delay(LEDSpeed/k);
			}
		}

		//从上往下点亮，再熄灭，循环4次，速度逐渐加快
		for(k=2;k<6;k++)
		{
			for(j=0;j<16;j++)
			{
				for(i=0;i<7;i++)
				{
					LED[i]=~LEDTable2[j][i];
				}
				Delay(LEDSpeed/k);
			}
			for(j=0;j<16;j++)
			{
				for(i=0;i<7;i++)
				{
					LED[i]=LEDTable2[j][i];
				}
				Delay(LEDSpeed/k);
			}
		}

		//光棒顺时针旋转，每转一圈，速度逐渐加快
		for(k=3;k<25;k++)
		{
			for(j=0;j<8;j++)
			{
				for(i=0;i<7;i++)
				{
					LED[i]=~LEDTable4[j][i];
				}
				Delay(LEDSpeed*2/k);
			}
		}
		LED40();	//熄灭心形的LED
		LED31();	//点亮中间的字

		//中间的字整体闪烁，心形4扇形顺时针变化，循环4次
		WordFlashFlag=1;	//字闪烁标志位置1，字开始闪烁
		for(k=0;k<4;k++)
		{
			for(j=0;j<8;j++)
			{
				for(i=0;i<4;i++)
				{
					if(i==0 || i==1){LED[i]=(0xFE<<j);}
					else {LED[i]=(0x7F>>j);}
				}
				Delay(LEDSpeed/2);
			}
			for(j=0;j<8;j++)
			{
				for(i=0;i<4;i++)
				{
					if(i==0 || i==1){LED[i]=~(0xFE<<j);}
					else {LED[i]=~(0x7F>>j);}
				}
				Delay(LEDSpeed/2);
			}
		}
		WordFlashFlag=0;	//字闪烁标志位清0，暂停闪烁
		LED0();

		//光棒顺时针和逆时针旋转，速度逐渐加快
		for(k=3;k<25;k++)
		{
			for(j=0;j<8;j++)
			{
				for(i=0;i<7;i++)
				{
					LED[i]=~LEDTable4[7-j][i];
				}
				Delay(LEDSpeed*2/k);
			}
		}
		LED40();
		LED31();

		//中间的字整体闪烁，心形扇形逆时针变化，循环4次
		WordFlashFlag=1;
		for(k=0;k<4;k++)
		{
			for(j=0;j<8;j++)
			{
				for(i=0;i<4;i++)
				{
					if(i==0 || i==1){LED[i]=(0x7F>>j);}
					else {LED[i]=(0xFE<<j);}
				}
				Delay(LEDSpeed/2);
			}
			for(j=0;j<8;j++)
			{
				for(i=0;i<4;i++)
				{
					if(i==0 || i==1){LED[i]=~(0x7F>>j);}
					else {LED[i]=~(0xFE<<j);}
				}
				Delay(LEDSpeed/2);
			}
		}
		LED0();

		//中间的字整体闪烁，心形顺时针依次全部点亮，再顺时针依次全部熄灭，速度加快
		for(j=3;j<8;j++)
		{
			for(i=0;i<8;i++)
			{
				LED[2]=(0x7F>>i);
				Delay(LEDSpeed/j);
			}
			for(i=0;i<8;i++)
			{
				LED[3]=(0x7F>>i);
				Delay(LEDSpeed/j);
			}
			for(i=0;i<8;i++)
			{
				LED[0]=(0xFE<<i);
				Delay(LEDSpeed/j);
			}
			for(i=0;i<8;i++)
			{
				LED[1]=(0xFE<<i);
				Delay(LEDSpeed/j);
			}
			for(i=0;i<8;i++)
			{
				LED[2]=~(0x7F>>i);
				Delay(LEDSpeed/j);
			}
			for(i=0;i<8;i++)
			{
				LED[2]=0xFF;
				LED[3]=~(0x7F>>i);
				Delay(LEDSpeed/j);
			}
			for(i=0;i<8;i++)
			{
				LED[3]=0xFF;
				LED[0]=~(0xFE<<i);
				Delay(LEDSpeed/j);
			}
			for(i=0;i<8;i++)
			{
				LED[0]=0xFF;
				LED[1]=~(0xFE<<i);
				Delay(LEDSpeed/j);
			}
			LED[1]=0xFF;
		}
		LED40();

		//中间的字整体闪烁，心形从两侧由上向下点亮，再由上往下熄灭，循环3次
		for(k=0;k<3;k++)
		{
			for(i=0;i<8;i++)
			{
				LED[1]=0x7F>>i;
				LED[2]=0x7F>>i;
				Delay(LEDSpeed/2);
			}
			for(i=0;i<8;i++)
			{
				LED[0]=0x7F>>i;
				LED[3]=0x7F>>i;
				Delay(LEDSpeed/2);
			}
			for(i=0;i<8;i++)
			{
				LED[1]=~(0x7F>>i);
				LED[2]=~(0x7F>>i);
				Delay(LEDSpeed/2);
			}
			for(i=0;i<8;i++)
			{
				LED[0]=~(0x7F>>i);
				LED[3]=~(0x7F>>i);
				Delay(LEDSpeed/2);
			}
		}
		LED40();

		//中间的字整体闪烁，8个LED顺时针循环移动，速度加快
		for(i=0;i<8;i++)	//8个LED依次出现
		{
			LED[2]=(0x7F>>i);
			Delay(LEDSpeed*2/7);
		}
		for(j=7;j<128;j++)
		{
			for(i=0;i<8;i++)
			{
				if(j!=7)LED[2]=(0x7F>>i);
				if(j!=7)LED[1]=~(0xFE<<i);
				if(j!=7)Delay(LEDSpeed*2/j);	//随着j增大，延时时间变短
			}
			LED[1]=0xFF;
			for(i=0;i<8;i++)
			{
				LED[3]=(0x7F>>i);
				LED[2]=~(0x7F>>i);
				Delay(LEDSpeed*2/j);
			}
			LED[2]=0xFF;
			for(i=0;i<8;i++)
			{
				LED[0]=(0xFE<<i);
				LED[3]=~(0x7F>>i);
				Delay(LEDSpeed*2/j);
			}
			LED[3]=0xFF;
			for(i=0;i<8;i++)
			{
				LED[1]=(0xFE<<i);
				LED[0]=~(0xFE<<i);
				Delay(LEDSpeed*2/j);
			}
			LED[0]=0xFF;
		}

		//中间的字整体闪烁，4*4个等间隔的LED顺时针循环移动
		LED[0]=0xF0;
		LED[1]=0xF0;
		LED[2]=0x0F;
		LED[3]=0x0F;
		Delay(LEDSpeed);
		for(i=0;i<32;i++)
		{
			LED[0]=_crol_(LED[0],1);
			LED[1]=_crol_(LED[1],1);
			LED[2]=_cror_(LED[2],1);
			LED[3]=_cror_(LED[3],1);
			Delay(LEDSpeed);
		}
		LED40();

		//中间的字整体闪烁，8个LED逆时针循环移动，速度加快
		for(i=0;i<8;i++)
		{
			LED[1]=(0x7F>>i);
			Delay(LEDSpeed*2/7);
		}
		for(j=7;j<128;j++)
		{
			for(i=0;i<8;i++)
			{
				if(j!=7)LED[1]=(0x7F>>i);
				if(j!=7)LED[2]=~(0xFE<<i);
				if(j!=7)Delay(LEDSpeed*2/j);
			}
			LED[2]=0xFF;
			for(i=0;i<8;i++)
			{
				LED[0]=(0x7F>>i);
				LED[1]=~(0x7F>>i);
				Delay(LEDSpeed*2/j);
			}
			LED[1]=0xFF;
			for(i=0;i<8;i++)
			{
				LED[3]=(0xFE<<i);
				LED[0]=~(0x7F>>i);
				Delay(LEDSpeed*2/j);
			}
			LED[0]=0xFF;
			for(i=0;i<8;i++)
			{
				LED[2]=(0xFE<<i);
				LED[3]=~(0xFE<<i);
				Delay(LEDSpeed*2/j);
			}
			LED[3]=0xFF;
		}
		LED0();

		//中间的字整体闪烁，4*4个等间隔的LED逆时针循环移动
		LED[0]=0xF0;
		LED[1]=0xF0;
		LED[2]=0x0F;
		LED[3]=0x0F;
		Delay(LEDSpeed);
		for(i=0;i<32;i++)
		{
			LED[0]=_cror_(LED[0],1);
			LED[1]=_cror_(LED[1],1);
			LED[2]=_crol_(LED[2],1);
			LED[3]=_crol_(LED[3],1);
			Delay(LEDSpeed);
		}
		LED40();

		//中间的字整体闪烁，心形按音乐节奏左右闪烁
		WordFlashFlag=1;
		for(i=0;i<16;i++)
		{
			LED[0]=0x00;
			LED[1]=0x00;
			LED[2]=0xFF;
			LED[3]=0xFF;
			MusicFlash=MusicSelect;
			while(MusicFlash==MusicSelect);
			MusicFlash=MusicSelect;
			LED[0]=0xFF;
			LED[1]=0xFF;
			LED[2]=0x00;
			LED[3]=0x00;
			MusicFlash=MusicSelect;
			while(MusicFlash==MusicSelect);
			MusicFlash=MusicSelect;
		}
		LED40();

		//中间的字整体闪烁，每两个灯为一组，相邻组交替闪烁，循环16次
		for(j=0;j<16;j++)
		{
			for(i=0;i<4;i++)
			{
				 LED[i]=0x99;
			}
			Delay(LEDSpeed*2);
			for(i=0;i<4;i++)
			{
				{LED[i]=0x66;}
			}
			Delay(LEDSpeed*2);
		}

		//中间的字整体闪烁，相邻的灯交替闪烁，直到音乐播放结束
		while(MusicSpeedSelect==3)
		{
			for(i=0;i<4;i++)
			{
				if(i==0 || i==1){LED[i]=0x55;}
				else {LED[i]=0xAA;}
			}
			if(MusicSelect>100){Delay(LEDSpeed*2);}
			for(i=0;i<4;i++)
			{
				if(i==0 || i==1){LED[i]=0xAA;}
				else {LED[i]=0x55;}
			}
			if(MusicSelect>100){Delay(LEDSpeed*2);}
		}
		WordFlashFlag=0;	//字闪烁的标志清零
		LED0();	//所有LED熄灭
		Delay(1000);	//播放结束后延时1s再重新开始播放和显示
	}
}


void Timer0_Routine() interrupt 1	//定时器0中断函数
{
	static unsigned int T0Count1,T0Count2,T0Count3,T0Count4;	//定义静态变量
	static unsigned char i,j;	//定义静态变量
	TL0=0x18;	//设置定时初值，定时1ms，晶振@12.0000MHz
	TH0=0xFC;	//设置定时初值，定时1ms，晶振@12.0000MHz
	T0Count1++;
	T0Count2++;
	T0Count3++;
	if(WordFlashFlag){T0Count4++;}	//用来控制中间的字闪烁，字闪烁的标志WordFlashFlag为0则暂停闪烁
	else {j=0;T0Count4=249;}	//用来使标志WordFlashFlag设为1之后，字能尽快闪烁，并且字闪烁时先亮再灭
	if(T0Count1>=2)	//扫描LED，类似数码管的扫描，2ms切换一次显示
	{
		T0Count1=0;	//静态计数变量清零
		P2=0xFF;	//消影
		P1=Bit[i];	//切换“位”，即切换到下一组LED导通
		P2=LED[i];	//切换“段”
		i++;	//通过静态变量i来进行切换
		if(i>6){i=0;}	//总共有7位，即7个字节的LED，7*8=56个
	}
	if(T0Count2>=Music[MusicSelect]*MusicSpeed[MusicSpeedSelect])	//控制每个音符响的时长
	{	//如果上一个音符的时长到了（即如果时间=倍数*十六分音符的时长），则进入此函数，重新赋值
		T0Count2=0;

		//如果是终止标志0xFF，则音乐选择变量清零，定时器1暂停，音乐停止标志置1
		if(Music[MusicSelect+1]==0xFF){MusicSelect=0;TR1=0;MusicOffFlag=1;}

		if(MusicOffFlag==0)	//如果音乐停止标志为0，则播放音乐
		{
			//如果下一个数据是切换播放速度的标志0xF0，则音乐速度选择的变量MusicSpeedSelect自增，并跳过标志0xF0（两个）
			if(Music[MusicSelect+1]==0xF0){MusicSpeedSelect++;MusicSpeedSelect%=4;MusicSelect=MusicSelect+2;}

			MusicSelect++;	//音乐选择变量自增，此时对应Music数组里音符的频率
			FreqSelect=Music[MusicSelect];	//将下一个音符的频率赋值给频率选择变量FreqSelect

			//音乐选择变量自增，此时对应Music数组里↑上面频率的时长数据，即时长为十六分音符的倍数
			MusicSelect++;	//此时对应的Music数组的数据用来控制从现在到下次进入此函数的时间

			TimeIntervalFlag=1;	//控制音符之间短暂间隔（5ms）的标志置1
			TR1=0;	//定时器1暂停计时，蜂鸣器不发声
			T0Count3=0;	//T0Count3清零
		}
	}
	if(T0Count3>=5 && TimeIntervalFlag==1)	//5ms
	{
		T0Count3=0;
		TimeIntervalFlag=0;	//控制音符之间短暂间隔（5ms）的标志清零，在置1前不会进入此函数
		TR1=1;	//定时器1继续计时，蜂鸣器继续发声
	}
	if(T0Count4>=250)	//控制心形中间的字的闪烁，250ms进入一次此函数，即闪烁周期为500ms
	{
		T0Count4=0;
		if(j%2){LED[4]=0x00;LED[5]=0x00;LED[6]=0x00;}	//点亮
		else {LED[4]=0xFF;LED[5]=0xFF;LED[6]=0xFF;}	//熄灭
		j++;	//通过静态变量j控制字的亮灭
	}
}

void Timer1_Routine() interrupt 3	//定时器1中断函数
{
	if(FreqTable[FreqSelect])	//如果不是休止符
	{
		/*取对应频率值的重装载值到定时器*/
		TL1 = FreqTable[FreqSelect]%256;	//设置定时初值
		TH1 = FreqTable[FreqSelect]/256;	//设置定时初值
		Buzzer=!Buzzer;	//翻转蜂鸣器IO口
	}
}

七、制作过程

请添加图片描述
请添加图片描述

请添加图片描述
请添加图片描述

请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述

附录A：所用到的音乐的简谱

（图片来源：百度图片）

1、生日快乐

请添加图片描述

2、祝寿歌

请添加图片描述

3、生日祝福歌

请添加图片描述

4、小幸运

请添加图片描述

附录B：不同频率的定时器重装值的计算

图片来源：江科大51单片机入门教程
在这里插入图片描述

基于单片机可控音乐流水灯控制设计
QQ2193276455的博客
04-20 1511
*单片机设计介绍，基于单片机可控音乐流水灯控制设计。
51单片机蜂鸣器（无源）
2402_83339265的博客
05-07 4723
实现51单片机无源蜂鸣器简单功能
51单片机控制蜂鸣器播放音乐电路+源代码+Proteus仿真
07-01
51单片机控制蜂鸣器播放音乐电路+源代码+Proteus仿真
51单片机心形流水灯实物图片/视频/代码/hex文件
09-07
51单片机控制的心形流水灯，为想要DIY的提供比较全面的参考。资源包含成果实物图片/视频/C语言代码/keil生成的hex文件（对应STC89C515A60S2芯片）
51心形流水灯原理图PCB及程序
11-23
心形流水灯，顾名思义，成品肯定是一个心形❤。随着程序的改变，通过单片机控制单个灯的亮灭达到不同的流动图案效果。
C51蜂鸣器
Heisenberg的博客
03-08 861
C51蜂鸣器 电路图 电路原理: 这里是PNP结三极管，Q1为开关三极管，平时I/O口P2.3输出高电平，故高电平使得基极电位接近Vcc，三极管截止处于集电极回路的蜂鸣器不响，当P2.3输出低电平时,Q1经由Vcc-Q1eb-R13-P2.3到地回路获得基极电流而饱和导通，蜂鸣器得电发出鸣响。 工程目录 主函数 #include<reg52.h> #include"delay.h" #include"fm.h" int main() { fm_1(); //fm_de
1041、基于51单片机的音乐播放LCD12864显示（LED音响，LCD12864，蜂鸣器，按键）
2301_76924958的博客
07-21 251
1、单片机型号：STC89C52/51、AT89C52/51、AT89S52/51等等都可通用。需要完整的资料可以点击下面的名片，找我要资源压缩包的百度网盘下载地址及提取码。毕设帮助、开题指导、技术解答（有偿）见文末。2、通过按键选择和播放歌曲，一共6首歌。3、使用LCD12864液晶屏显示歌名。4、LED能够跟随播放节奏点亮。二、proteus仿真。
【DIY】多模式51单片机心形流水灯+呼吸灯+蜂鸣器音乐
淹死的鱼
11-27 1万+
[DIY多模式]51单片机心形流水灯+呼吸灯+蜂鸣器音乐总体设计1.基础硬件DIY设计1）.整体原理图2）.PCB电路3）.3D_PCB2.单片机程序设计1）呼吸灯[简易模拟PWM]2）蜂鸣器音乐3）几种简易流水灯方式3.效果展示1）.实物电路顶层图2）.实物电路底层图3）.整体效果图 注：本文仅用于学习分享，分享自己DIY制作的多模式51单片机心形流水灯[纯手工制作]，若有不妥之处，请指正，感谢...
STM32单片机+无源蜂鸣器+《晴天》歌曲+OLED屏幕源代码
05-27
《基于STM32单片机音乐控制系统...1.STM32单片机+无源蜂鸣器+《晴天》歌曲+OLED屏幕 2.OLED屏幕显示音节数据 3.循环播放 4.代码里面含有注释 5.硬件实物接上线就能直接运行 6,需要STM32单片机定制的可以加主页联系方式
基于STM32F103无源蜂鸣器播放音乐.zip
08-20
在这个项目中，我们重点讨论如何利用STM32F103来驱动无源蜂鸣器播放音乐。无源蜂鸣器是一种简单且经济的音频输出设备，它没有内置振荡器，因此需要通过外部信号来控制其频率和音调。 首先，理解无源蜂鸣器的工作...
51单片机制作50例
09-26
51单片机制作50例 ，c语言，文档。文档
51单片机心形流水灯
06-18
32个LED灯实现的心形流水灯
51单片机蜂鸣器生日快乐歌C语言程序
12-30
51单片机的生日快乐歌C语言程序 ，51单片机的生日快乐歌C语言程序 ，
51单片机+蜂鸣器 播放音乐，4按键换歌
01-12
51单片机+蜂鸣器 播放音乐 4按键换歌
51单片机应用开发（进阶）---IO操作（心形灯为例）
最新发布
面包板扎的专栏
10-17 998
1、加强对单片机的IO操作；2、以项目式锻炼学者分析问题解决问题的能力。 心形灯是一种具有心形图案的灯具，它起源于20世纪60年代的美国，最初主要用于商业广告和装饰。随着LED技术的普及，心形灯逐渐成为一种流行的装饰灯具，广泛应用于家庭、商业和公共场所的装饰。
c51单片机蜂鸣器程序C语言响,单片机蜂鸣器响生日快乐编程程序
weixin_39861955的博客
05-19 2066
单片机蜂鸣器响生日快乐编程程序#include #define uint unsigned int#define uchar unsigned charsbit speaker=P1^0; //学校给的学习板次了点，用两个I/O口控制蜂鸣器。不过大多数的学习板是一个I/O口控制。sbit speaker1=P1^1; //如果你的板是一个I/O控制的，这行可以删掉...
单片机入门，制作心形流水灯：要求用16个发光二极管排列成心形，按照不同的顺序点亮这16个灯
m0_56646930的博客
03-09 3311
题目：制作电子音乐贺卡：编写程序驱动蜂鸣器播放音乐。要求在KEIL中编写程序，用PROTEUS设计电路并仿真运行。（评分标准：根据音乐播放效果评分）要求在KEIL中编写程序，用PROTEUS设计电路并仿真运行。要求在KEIL中编写程序，用PROTEUS设计电路并仿真运行。上下（自上到下、闪烁、自下到上、闪烁）左右（自左到右、闪烁、自右到左、闪烁）转圈（顺时针、闪烁、逆时针、闪烁）
单片机——蜂鸣器（生日快乐歌）
热门推荐
liu1910260504的博客
02-04 4万+
基础知识 改变单片机引脚输出波形的频率，就可以调整控制蜂鸣器音调，产生各种不同音色、音调的声音。 改变输出电平的高低电平占空比，（占空比是指一个周期内高电平所占的时间）则可以控制蜂鸣器的声音大小。 单片机采用的是无源蜂鸣器，需要产生一定的脉冲才能够让蜂鸣器发声，这是蜂鸣器发声的主要原理。（原理图如下） p15端口是蜂鸣器电压的输入端口，根据不同单片机原理图不一样，此端口也不一样，一...
51单片机流水灯和蜂鸣器同步
m0_67771769的博客
10-15 3282
运用普中51单片机，完成流水灯和蜂鸣器同步，即一灯一响。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
