振动试验设备的选择和使用

一、振动试验设备的选择和使用

在振动试验室内使用的激振设备就是振动台。试验中究竞使用哪种振动台，首先要看试验频率范围。电液台适用于中低频范围，电动台适用于中高频范围，机械台频率范围最窄。此外还要从推力大小、波形优劣、控制的方便性等综合考虑。为了比较方便，下面分别对各类振动台的性能和优缺点做一比较，见表1。

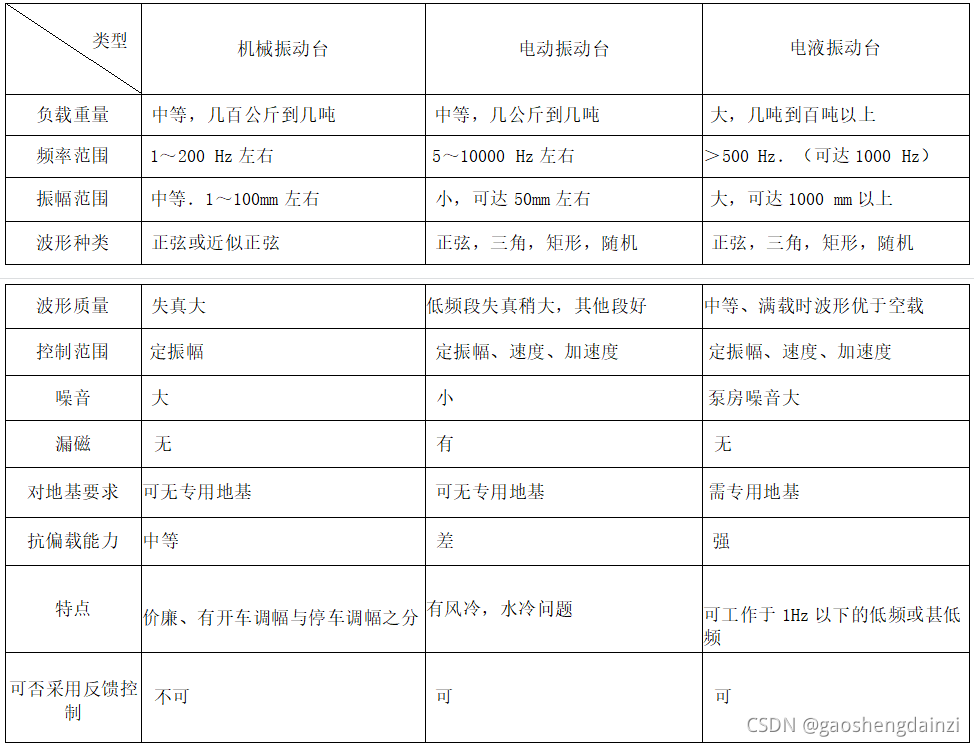

表1 三种振动台的主要性能比较



1．激振设备

（1）机械式振动台。它是使用最早、价格最便宜的振动台。机械振动台工作频率范围较窄，一般上限工作频率100 Hz左右。通常只能进行正弦振动试验。运输模拟台、用电机驱动车辆下面的滚轮、使车辆模拟道路行驶的振动都近似一种伪随机振动试验。机械式振动台适用范围不宽，精度不高，但经济实用，目前还在许多试验室中使用。

（2）电液振动台。它的特点是中低频性能好，可以从0～250 Hz，近年来有的可达1000 Hz；推力大，直接承载能力强，波形较好，可控制性能好，可进行正弦、随机、混合模式的振动试验。对低频大位移振动试验尤为合适。反映电液振动台性能的主要技术指标有：①正弦峰值推力：取决于油压和油缸的面积；②随机均方根推力：取决于油压和油缸的面积：③最大速度：取决于伺服阀的流量；④最大位移：取决于作动筒的行程。

电液振动台配套的能源装置叫油源，电液台的性能与油源密切相关。其核心部件是电液伺服阀，流量-频响特性直接决定着振动台上限工作频率。

（3）电动振动台。它是使用最广泛的振动台，电动台频率范围从5～3000 Hz（有的小型电动台上限频率可达8000 Hz），频率范围宽是其最突出的优点。推力大小可以从10N到200 kN，可控制性能好，可进行正弦、随机、混合型以及冲击试验。电动台的波形是所有振动台中最好的。反映电动振动台性能的主要技术指标有：①正弦峰值推力；②随机均方根推力；③空载最大加速度；④空载最大速度；⑤最大位移；⑥工作频率范围；⑦最大无补偿承载能力。

电动振动台与功率放大器配套使用，功率放大器本身也有一些技术指标，这里不再赘述。一般电动台生产厂的振动台和功率放大器均已系列化，不同的台体和不同功放组合成推力不同的系列产品。可根据试验
