CAPP系统工艺设计功能浅析

  CAPP系统，全称是Computer Aided Process Planning，中文名称是计算机辅助工艺规划系统，主要用于工艺设计及工艺管理。CAPP系统中的工艺设计功能主要是编辑工艺内容，通过工艺卡片或结构化方式描述产品从原材料到成品的加工过程。

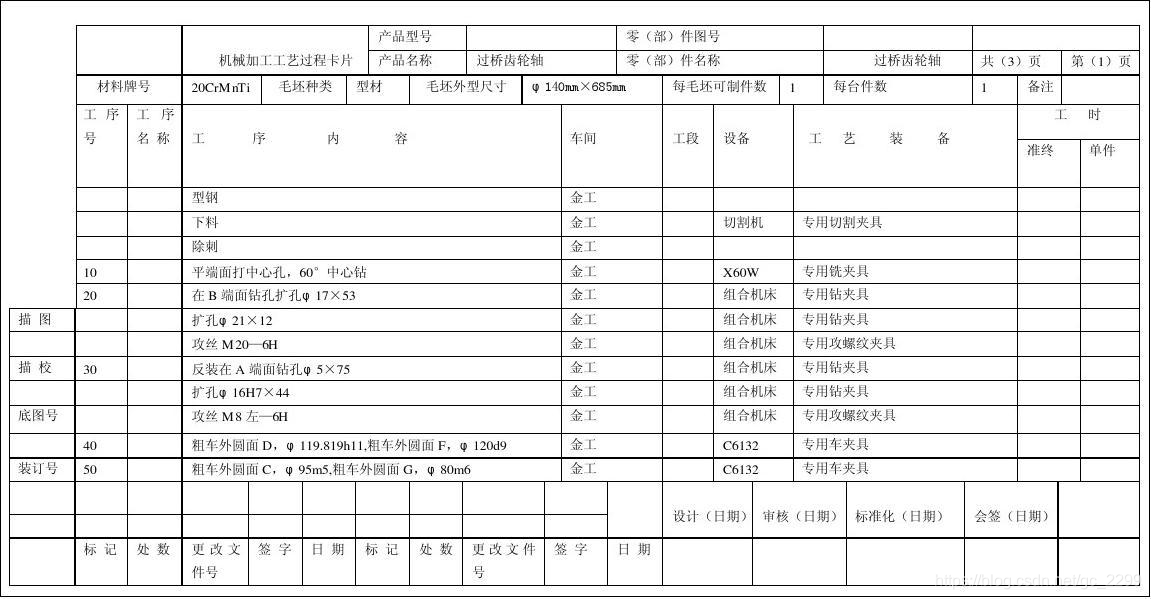

  很多行业都在使用CAPP系统，其中也包括机械制造业。没有CAPP系统或其它信息化系统之前，主要采用手工填写工艺卡片（如下图所示[4]）的形式编写工艺，然后将工艺卡片随零件加工过程流转，供零件加工操作者及其它用户浏览使用。

  有了CAPP系统之后，最初还是将工艺卡片的形式保留到系统中，用户使用CAPP系统填写工艺卡片内容，然后打印成纸质工艺卡片供现场加工使用。也有的CAPP系统使用户在普通界面中填写工艺内容，最后输出成工艺卡片的样式。
  上述方式的工艺编辑功能的最大问题是工艺规程不是结构化的，这也是目前很多CAPP厂商宣传三维CAPP系统时经常提及的CAPP系统存在的问题。
  一份工艺规程，包括了工序、工步、工装、机床、刀具、材料等很多类信息。以前的CAPP系统属于独立的系统，没有或很少有与上下游系统（ERP、MES等）打通，工艺编辑出来之后主要是打印成纸质工艺卡片使用，没有工艺规程结构化的需求，因此工艺内容主要是以文件的形式存储。
  随着企业信息化水平不断提高，企业中部署的业务支撑系统也逐步增多，ERP、MES、PDM、CAPP等系统也逐步实施。CAPP系统的作用也从之前的工艺编辑、工艺管理的独立系统，逐步向与其它上下游业务系统紧密集成发展。不再将工艺打印成纸质工艺卡片使用，而是将工艺信息结构化，将其中的信息分门别类地提供给其它业务系统使用，例如将材料信息提供给ERP系统进行备料，将工艺路线、工时、机床等信息提供给MES系统进行APS排产。CAPP系统逐步从系统孤岛向系统集成发展，工艺规程从非结构化向结构化发展，企业也逐步从纸质工艺向工艺无纸化发展。
  现在很多地方都在提二维工艺、三维工艺，说三维工艺比二维工艺有优势。个人感觉这种说法是有问题的，所谓二维工艺主要是指以前CAPP系统提供地非结构化地工艺编辑与输出功能，其中的零件图形、工艺图形主要使用二维CAD工具绘制，因此说这时的工艺是二维工艺。随着企业中CAPP系统与其它信息系统紧密集成的需求越来越高，CAPP系统中的工艺设计也随之向结构化工艺设计过渡，同时CAD工具向三维发展，很多行业的零件都是三维设计模型，基于三维模型的工艺设计功能也成为了CAPP工艺设计的工发展方向，也即所谓的三维工艺。但是不应该是从二维到三维，而是工艺设计从非结构化向结构化发展，结构化工艺设计才是重点，至于工艺内容关联的是二维图形还是三维模型，有三维模型最好，没有的话，使用二维图形也可以。
  以上是对CAPP系统工艺设计功能的一点看法，想到哪里就说到哪里，如果有说的不对或不合适的地方，欢迎批评指正。

参考文献：
[1]计算机辅助工艺过程设计，https://baike.baidu.com/item/%E8%AE%A1%E7%AE%97%E6%9C%BA%E8%BE%85%E5%8A%A9%E5%B7%A5%E8%89%BA%E8%BF%87%E7%A8%8B%E8%AE%BE%E8%AE%A1/3116982?fromtitle=CAPP&fromid=3116305&fr=aladdin
[2]工艺，https://baike.baidu.com/item/%E5%B7%A5%E8%89%BA
[3]工艺卡，https://baike.baidu.com/item/%E5%B7%A5%E8%89%BA%E5%8D%A1/8940434?fr=aladdin
[4]图片1来源地址，https://www.wendangwang.com/doc/56ca13b91fd8d30752ec3f0d
