MyBatis（技术NeiMu）：整体架构

ORM

什么是ORM呢？

首先我们来认识一下JDBC，JDBC是Java与数据库交互的统一API，其实JDBC分为两组API

• 一组是面向Java应用程序开发人员的API
• 另一组是面向数据库驱动程序开发人员的API

这两组怎么进行区分呢？

前者是一个标准的Java API，是独立于各个数据库厂家来实现的；而后者则是交由数据库驱动开发人员用于编写数据库驱动的，是前者的底层支持，不同的数据库会有不同的API

回顾正题

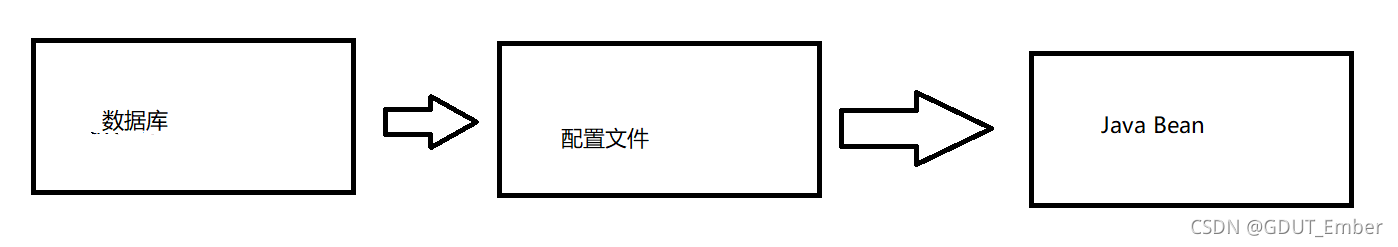

ORM是指Object Relational Mapping，既对象关系映射，说白了其只是屏蔽了JDBC冗余的代码并且可以根据配置文件来自定义数据库行数据与Java Bean之间的映射关系

同时根据配置文件的配置信息去减少冗余操作，比如

• 注册数据库驱动类
• 通过DriverManager打开数据库连接
• 通过数据库连接创建Statement对象
• 通过Statement对象执行SQL语句，得到ResultSet对象
• 通过ResultSet对象读取数据，并将数据转换成Java Bean对象
• 关闭资源，比如连接Connection、Statement、ResultSet

MyBatis相较于现在其他的ORM框架，比如Hibernate、JPA，算是比较轻量级的，并且有较高的可控性，因为对于MyBatis执行的SQL语句全部都是基于配置文件里面的原生SQL，或者注解里面的原生SQL，执行原生SQL可以给我们直接优化SQL的机会，但同时也会带来一些不利之处，比如突然把表名改了，或者列名改了，进行一些DDL操作时，会影响到配置文件里面的很多关联SQL（这方面JPA映射比较好）

MyBatis的整体架构

MyBatis的整体架构分为三层

• 基础支持层
• 核心处理层
• 接口层

下面就来看一下这三层的功能

基础支持层

基础基础层包含整个MyBatis的基础模块，主要为核心处理层提供服务

• 反射模块：该模块对Java原生的反射进行了良好的封装，并且对反射进行了一系列优化
• 类型转换模块：该模块就是负责数据库行数据转换为Java Bean的映射
• 日志模块：该模块负责输出日志，当然可以去集成一些其他的日志框架
• 资源加载模块：该模块负责加载资源，主要是对类加载器进行封装，确定类加载的顺序，提供加载类或其他文件的功能
• 解析器模块：该模块用于解析配置文件，解析配置文件的底层使用的是XPath，所以解析器模块是对XPath进行封装
• 数据源模块：该模块负责数据源的管理，使用MyBatis自己实现的数据源或者使用第三方的数据源
• 事务管理：该模块提供了事务接口和简单实现
• 缓存模块：该模块负责缓存，缓存一些查询的结果集，可以将一部分数据库请求拦截在缓存这一层，减少了数据库的压力，并且提升了性能，这里要注意的是MyBatis提供了一级缓存和二级缓存，这两个缓存都是跟整个应用运行在JVM中的，共享着同一块的堆内存，所以当这两个缓存太大的时候是会影响系统中其他功能的运行，所以当需要缓存大量数据时，还是要考虑使用Redis、Memcache等缓存产品
• Binding模块：这个模块负责Java接口与配置文件的绑定的，用MyBatis的时候，写配置文件的时候需要绑定一个接口，该模块就是负责这方面的实现，并且这里要注意，为什么我们接口明明没有实现却可以通过MyBatis调用，这是因为MyBatis生成了一个动态代理对象

核心处理层

核心处理层其实就是调用基础支持层提供的一系列功能模块，来实现核心功能

• 配置解析：加载MyBatis-config.xml配置文件、接口的映射配置文件还有接口中的注解信息，解析后的信息会形成对应的对象并保存到Configuration对象中，比如一个标签，会被解析成一个ResultMap对象，后面会利用Configuration对象创建SqlSessionFactory对象，然后使用SqlSessionFactory对象创建SqlSession对象并完成数据库操作
• SQL解析与scripting模块：实现动态SQL功能，提供了多种动态SQL语句对应的结点，比如、，而scripting则是根据用户传入的实参，解析配置文件中定义的动态SQL节点，形成数据库可执行的SQL语句，然后处理SQL语句中的占位符，绑定用户传入的实参

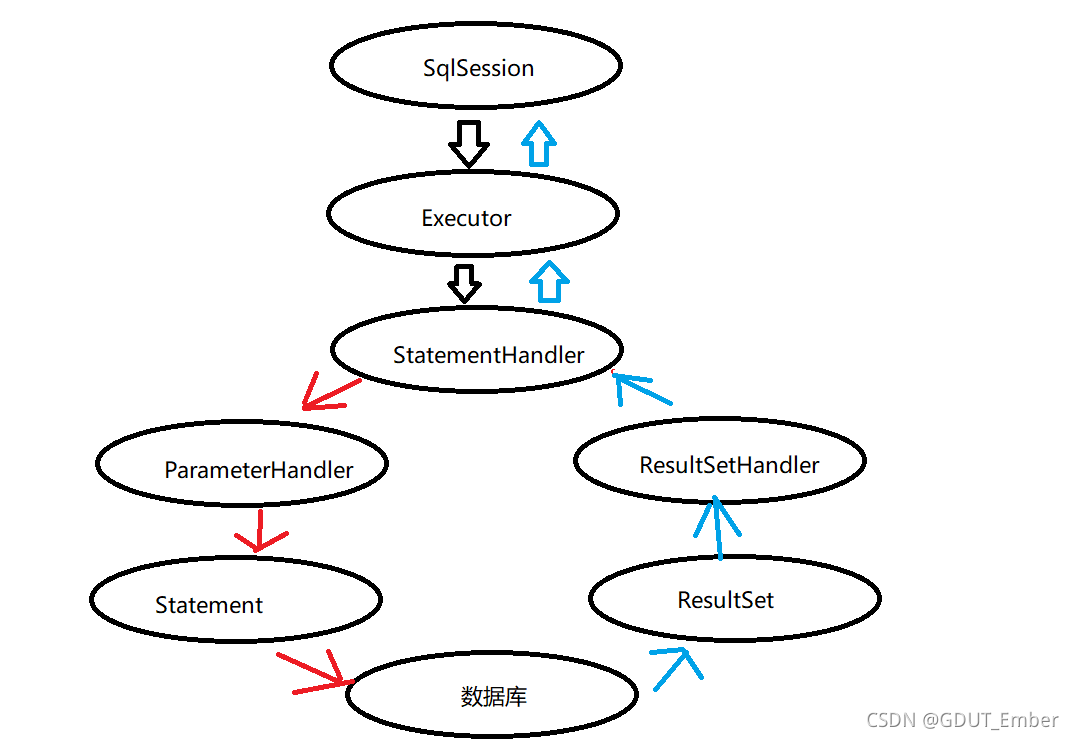

• SQL执行：执行SQL，但这个执行动作确涉及到了多个组件，其中比较重要的是Executor，StatementHandler、ParameterHandler和ResultSetHandler
  • Executor负责维护一级缓存和二级缓存，提供事务管理等相关操作，并调用StatementHandler去完成数据库相关的操作
  • StatementHandler完成数据库相关的操作，首先通过PrameterHandler完成SQL语句的参数绑定，然后使用Statement对象执行SQL语句并得到结果集（Statement、PrepareStatement），最后通过ResultSetHandler完成结果集的映射，得到结果对象并返回

接口层

接口层比较简单，就只有一个SqlSession接口，该接口其实就是MyBatis暴露给应用程序调用的API，说白了SqlSession接口其实就是应用程序与MyBatis交互的桥梁

看完了整体架构，就来看看一句Sql在MyBatis到底是如何执行的
