CSS画五星红旗，我请AutoCAD帮忙

前言：由于以前学过AutoCAD软件，知道该软件可以测量一些参数，非常方便。

比如：案例为使用CSS绘制五星红旗，其中重要的部分五角星我们可以看作三个等腰三角形拼接而成，计算border又需要左边长度、右边长度、垂足的高度参数，由于本人数学没学好，tan、sin、cos稀里糊涂，况且计算不仅费脑子，我还担心万一算错岂不是白瞎了半天，所以使用CAD进行测量它不香吗？

声明：文中所有图片出现拼接的形式，仅供大家学习为目的，并没有其他的不良意义。

正文：

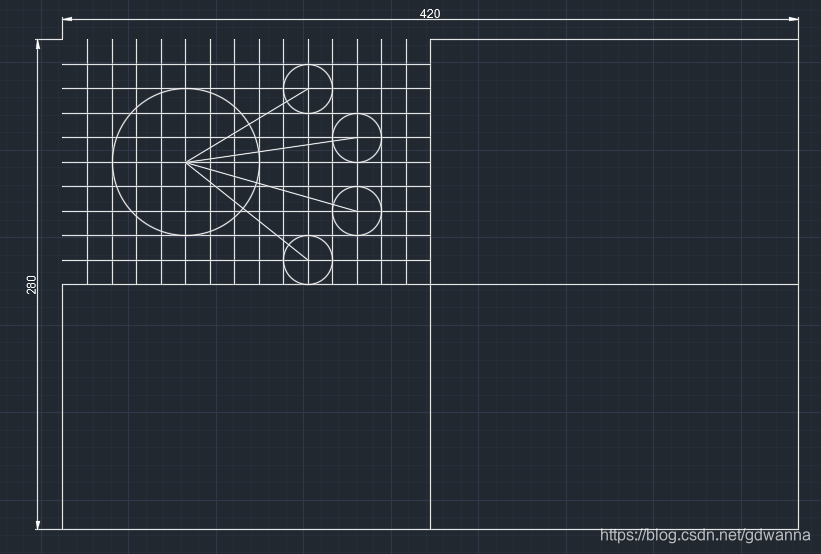

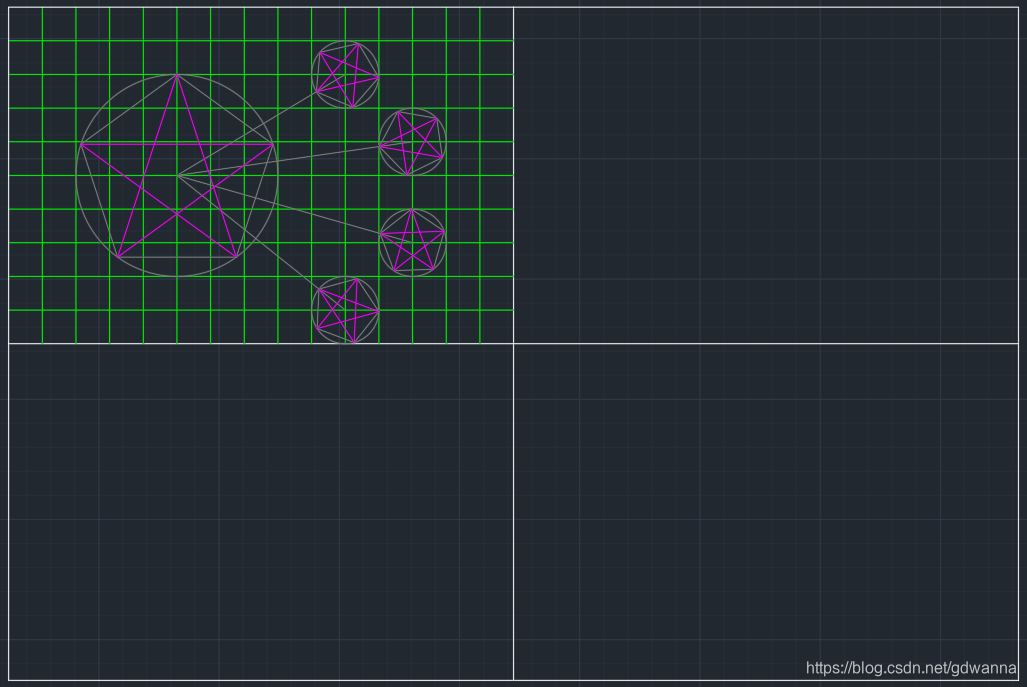

参考墨线法绘制，下面是CAD绘制好的图片。



CAD思路：先画出一面五星红旗的背景尺寸，再画辅助线。内接圆的五角星通过正五边形绘制出来。五星红旗的宽高比例为3：2。

PS：照着墨线法则画就行。



CAD绘制步骤如下：

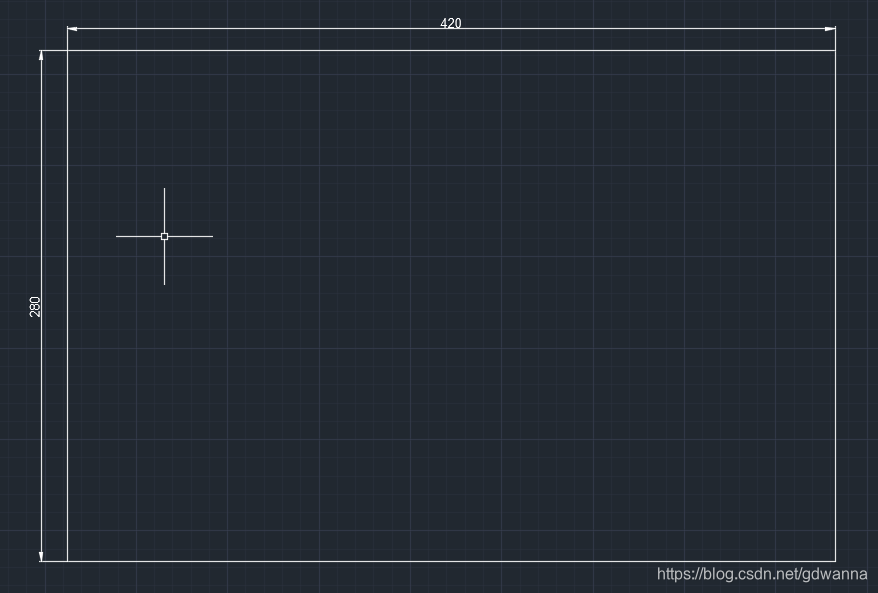

1、来个矩形。命令rec，输入长420，宽280，放置矩形。

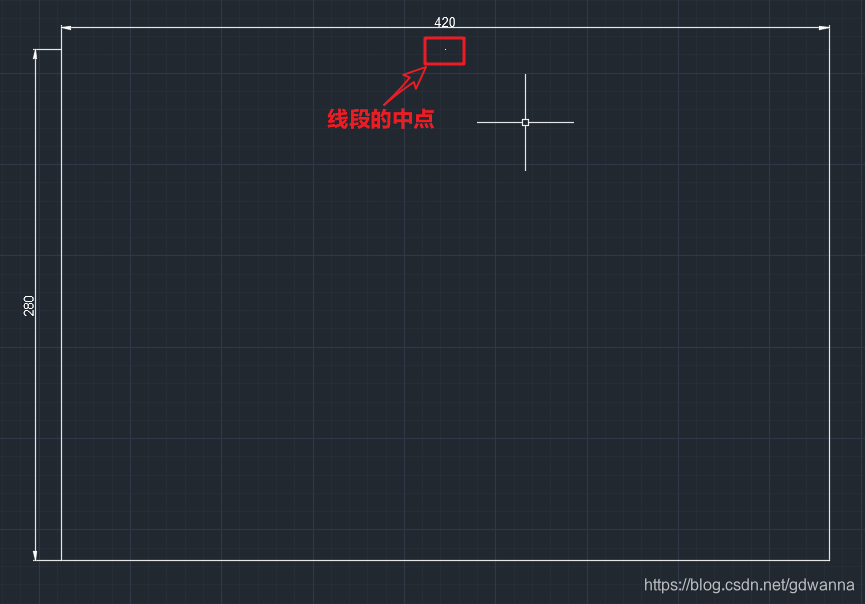

2、小技巧。按下x、space，左键选择矩形，按下space（将矩形打断）。按下div、space，左键选择要平分的线段，按下space。按下e，选择刚平分的线段，按下space确定（这个操作一会儿用的比较多）。

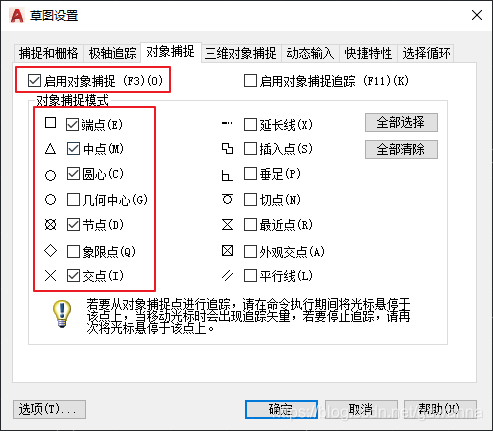

3、注意：草图设置。进入对象捕捉选项下，勾选启用对象捕捉下的端点、中点、圆心、节点、交点选项。



4、将矩形平分为四宫格。键盘输入L、space，用鼠标连接矩形上下、左右四个边的中点，即可平分为四宫格。（可以使用div+e命令，也可以使用对象捕捉绘制）

5、将左上角小矩形平分为15*10份。使用div+e命令得到平分后的点。打开正交开关，依次画每个平分点的正交延长线，最后使用tr命令进行修剪。

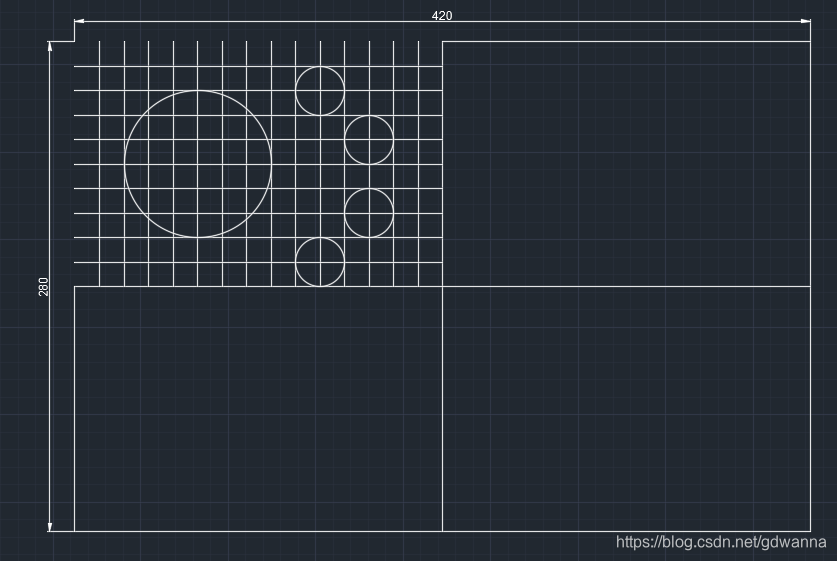

6、根据上面的“参考图片”确定圆心并画五角星的外接圆，圆命令为c（数格子就行）。

7、大圆圆心连接每个小圆圆心。使用命令L连接（记得关闭正交）。

8、画出每个圆的内接正五边形。使用命令
