电子设计教程5：稳压管与保险丝防反接电路

  你很难想象到用户拿到你设计的电路板后会怎么使用。我曾经见到过把圆孔的电源插头怼到耳机插孔的用户。好的设计一定是傻瓜式的，充分避免用户犯错。其中，防反接电路必不可少，虽然只是增加了一点点元器件，却可以很好的保护我们的后级电路，

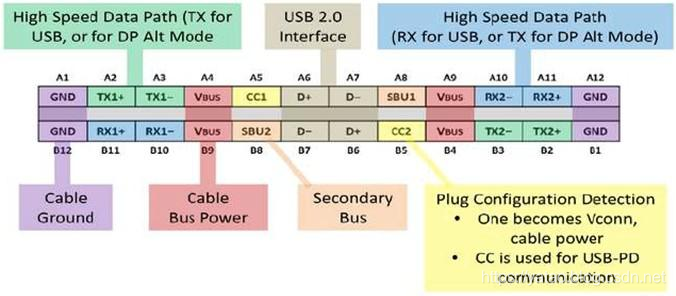

  生活中常见的成熟设计一般都是防反接的。比如小功率用电器使用的2脚插座，220V交流电不分正负极，不存在接反的情况。比如Type-C标准的手机快充插头，引脚左右对称，也不会插反。

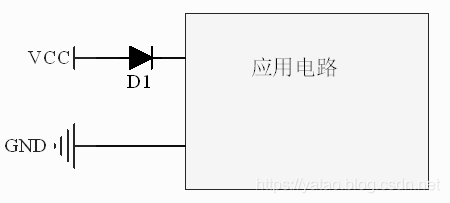

  其实使用一个二极管就可以实现最简单的防反接设计。这个原理一看就明白了，需要注意的就是二极管上有压降，如果电流太大，会发热严重。

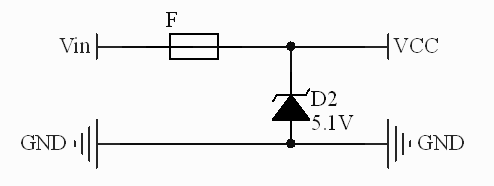

  使用保险丝与稳压二极管可以组合出一个很巧妙的防反接电路。

  当正负极接反时，稳压二极管D2导通，导通电压不到1V，不会烧坏后面的电路；导通电流非常大，瞬间把保险丝F熔断，电源断开。
  即便正负极没有接反，如果输入电压太高，超过稳压二极管的稳定电压，导致稳压二极管反向击穿，同样会把保险丝熔断，保护后面的电路。
  注意保险丝的选型，熔断电流要大于后面的电路正常工作时的电流。我一般习惯使用自恢复的保险丝，免得烧坏了还要更换。也要注意稳压二极管与电路的工作电压匹配。
