电子设计教程38：无线供电点灯电路

  使用LC谐振可以通过无线的方式传递能量，本文介绍一个无线供电的应用电路。

电容反馈式振荡电路

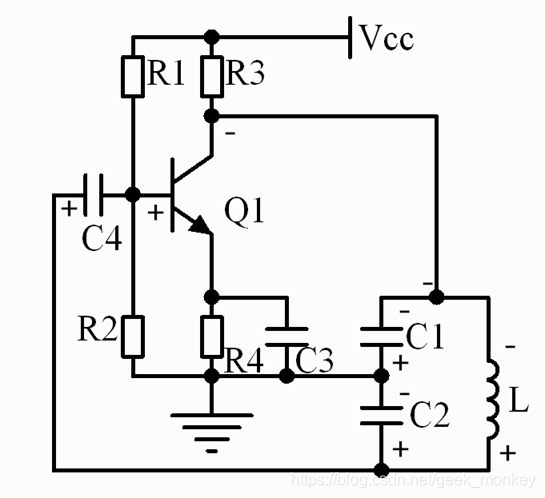

  在LC谐振电路中引入正反馈，从电路的输出中拿出一部分，经过放大电路，可以得到电容反馈式振荡电路，也称为电容三点式电路

  接下来分析这个电路是如何实现正反馈的。先回忆一点三极管的知识：集电极与基极的变化趋势相反。假设三极管处于合适的工作区，如果基极电压升高，那么三极管上的管压降就会降低。发射极近似于接地，所以集电极电压会降低。
如果基极电压升高，那么集电极电压降低，电容上端电压降低，有电流从电容上端流出，为电感充磁，且流向电容下端，所以电容下端电压升高，基极电压升高。基极电压升高带来的结果仍是基极电压升高，所以电路确实存在正反馈。改变C1/C2的值就可以改变电路的返回系数。

无线供电点灯电路的发射端

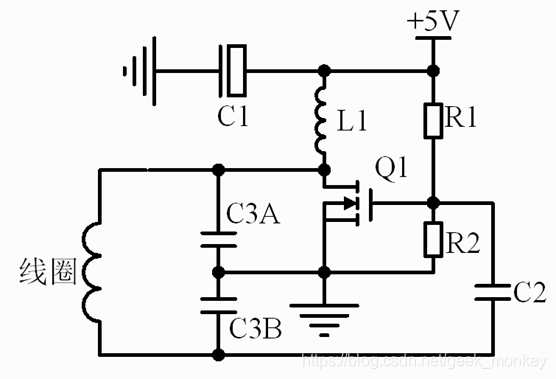

  我们在电容反馈式振荡电路的基础上，把三极管改为场效应管，效率较高。电路的反馈是电压值，而三极管是电流驱动型器件，效果也不如场效应管这样的电压驱动型器件。把集电极的电阻改为电感，省去电源电压在此电阻上的固定压降。使用了功率较大的电感与线圈。得到发射端的电路：

无线供电点灯电路的接收端

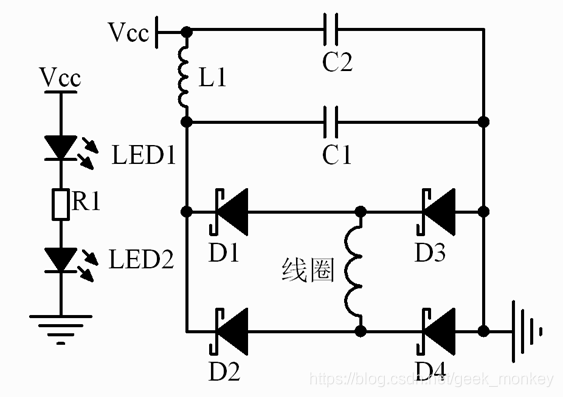

  无线供电应用电路的接收端主要使用一个线圈，靠近发射端，通过电磁感应原理，就可以在电感上感应出交变电场。使用4个二极管做成的桥式整流电路，可以使交流电变为直流电。再加上适当的滤波电路，提高电源的质量。使用两个LED，作为收到能量的指示灯，增加适当的滤波电路，就完成了接收端的设计。

演示效果如下

无线供电应用电路
