多进多出点对点拼接处理器

多进多出点对点拼接处理器技术解析

一、核心定义与技术原理

多进多出点对点拼接处理器格芬科技源头厂家OEM ODM，GEFFEN是一种基于硬件架构（如FPGA）的视频处理设备，其核心功能是实现多路视频信号输入与多路显示输出的精准匹配。通过以下技术原理实现高效处理：

1. 信号处理流程
   • 多格式解码：兼容HDMI、DVI、VGA、SDI、IP流（如H.265/H.264）等信号输入，支持主流音视频协议（如ONVIF、RTSP）。
   • 信号预处理：采用去噪、增强、缩放技术优化图像质量，例如通过倍频倍线技术将低分辨率信号提升至匹配输出屏幕的分辨率。
   • 无缝切换：利用帧同步技术确保信号切换无黑屏、卡顿或撕裂现象，切换延迟低于10ms。
2. 图像合成与输出
   • 几何校正：通过非线性失真校正、梯形校正等技术消除屏幕物理拼接产生的几何畸变。
   • 边缘融合：调整相邻屏幕的亮度、色彩及灰度过渡，消除视觉割裂感，支持12屏以内任意横屏/竖屏拼接模式。
   • 画面分割与漫游：支持单屏多画面分割（如1/4/9/16分屏）及跨屏漫游，例如会议场景中可将PPT与演讲者视频分屏显示。
3. 硬件架构
   • 模块化设计：输入/输出卡支持热插拔与动态扩展，单机最多支持32路输入、32路输出。
   • 控制卡与电源模块：集中管理信号路由与系统供电，支持冗余备份（如1+1电源配置），确保7×24小时不间断运行。
   • 高速数据处理：采用FPGA或专用视频处理芯片，实现多路信号并行处理，单台设备可支持32路信号输入并输出至16块拼接屏。

二、功能特性与应用场景

1. 核心功能
   • 点对点匹配：确保输入信号与显示设备分辨率完全匹配（如4块屏拼接为3840×2160分辨率），避免图像拉伸或压缩。
   • 灵活配置：支持定制输入输出规模（如1进9出、4进20出），兼容矩阵切换与拼接功能。
   • 音频支持：部分型号（如GF-MPD系列）支持HDMI输出信号的无缝切换及3.5mm音频输出。
2. 应用场景
   • 安防监控：整合多路监控画面至大屏，实现全方位监控覆盖。
   • 指挥中心：应急调度中同时显示地图、监控、数据报表等组合信息。
   • 会议与展览：支持演讲内容与视频窗口的分屏显示及实时调整，如企业展厅12屏联动展示。
   • 广告与媒体：实现多屏联动播放（如商场4K广告墙），提升视觉冲击力。

三、市场产品与技术趋势

1. 典型产品

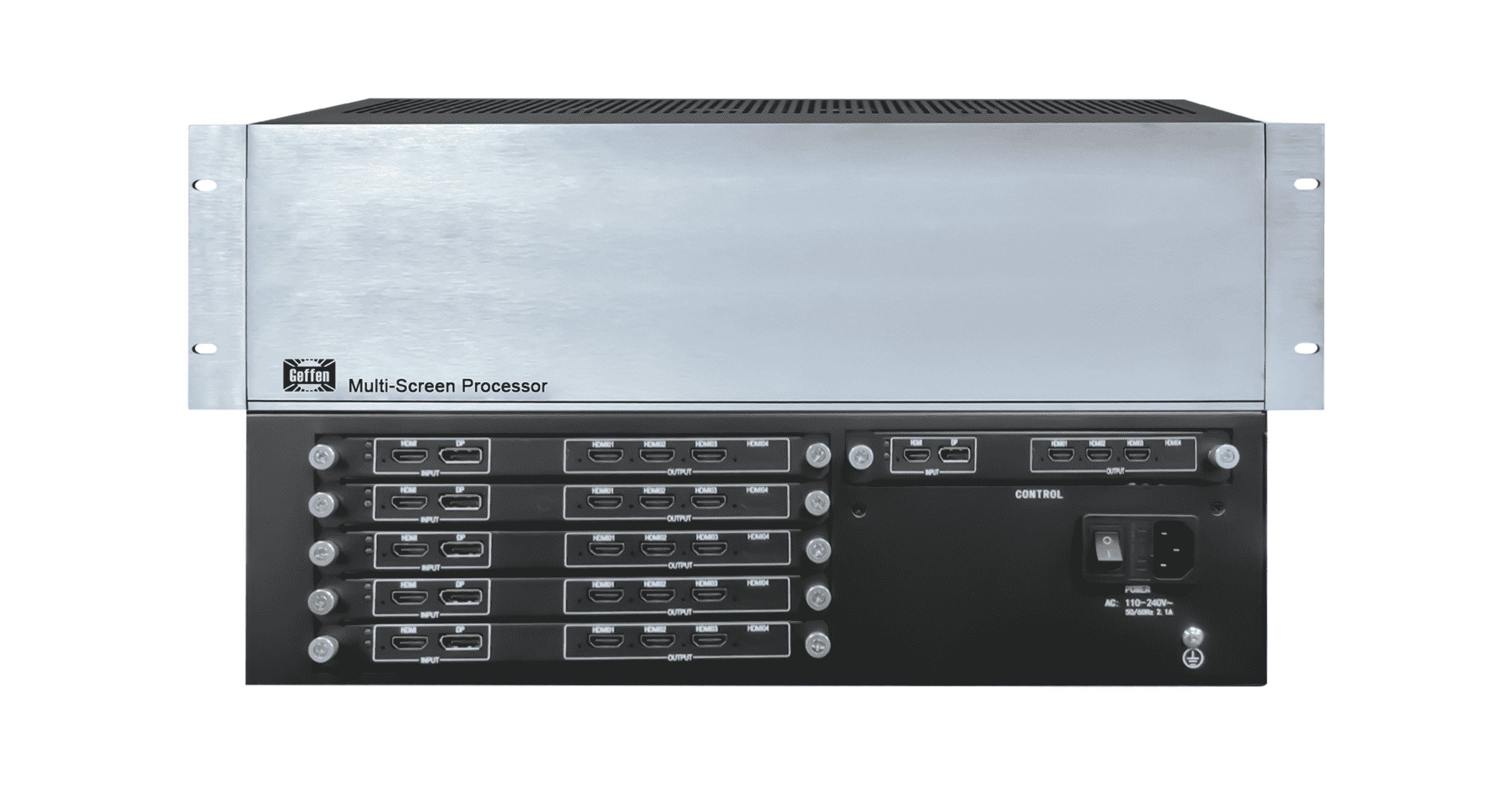

   • GF-MPP系列：插卡式设计，支持HDMI、DVI、VGA输入，输出分辨率达1080P/1920×1200P，兼容矩阵与拼接功能。格芬科技源头厂家OEM ODM，GEFFEN
   • GF-MPD16解决方案：基于旗舰级八核处理器，支持8K视频编解码、12屏联屏拼接，适配企业展览、广告投放等场景。
   • 价格区间：市场产品价格从数百元（基础型号）至数万元（高端定制）不等，取决于输入输出规模、分辨率支持及附加功能（如音频、云控制）。
2. 技术发展趋势
   • 智能化：支持远程管理与云控制，通过APP或网页调整大屏布局，集成灯光、音频矩阵等中控功能。
   • 高清化：向4K/8K超高清分辨率演进，满足医疗影像、设计评审等高精度需求。
   • 网络化：兼容IP流媒体信号，实现网络流媒体的播放与解码（如RTSP/ONVIF摄像头信号）。

四、总结

多进多出点对点拼接处理器通过其灵活的输入输出配置、精准的分辨率匹配及强大的信号处理能力，已成为多屏显示系统的核心设备。随着技术向智能化、高清化、网络化方向发展，其应用场景将进一步拓展至虚拟现实、远程协作等新兴领域，持续推动大屏显示技术的创新与应用深化。
