AT指令集及其通信测试方式

1 前言

AT即Attention，AT指令集是从终端设备(Terminal Equipment，TE)向终端适配器(Terminal Adapter， TA)发送的。通过TA，TE发送AT指令来控制移动台的功能，与GSM等网络业务进行交互。用户可以通过AT指令进行呼叫、短信、电话本、数据业务、传真等方面的控制。

2 通信协议

2.1 术语

GSM模块
GSM模块是一个类似于手机的通讯模块，集成了手机的若干功能于一块小电路板上，它可以发送短消息，通话等，GSM模块通过使用AT指令才能控制它，模块可以与电脑RS232串口相连，也可以用单片机来进行控制。

2.2 通信接口

支持RS232串行接口。

2.3 AT指令

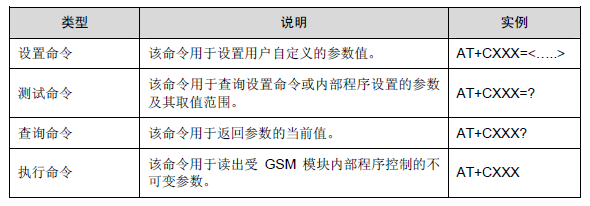

一般来讲，AT命令包括四种类型，如表所示。

2.3.1 AT指令语法

1）以“AT”或“at”为前缀，以结尾，方括号中的值为缺省值。

2）选配参数和必配参数必须按照规定的顺序排列，各参数间必须用逗号隔开。
举例：AT+CPWD=<fac>,<oldpwd>,<newpwd>。

3）如果某参数是字符串（比如：<number>），该字符串必须放在双引号中。
举例：“12345”、“cmnet”，双引号中的各项符号可看作是字符串。

4）命令的可选子参数或 TA 返回结果的可选部分位于方括号中。

5）不使用双引号时，字符串中各字符间的空格可忽略不计。

6）实际使用中<>和[]不必输入。

7）所有AT命令本身不区分大小写，但其参数对大小写敏感。

2.3.2 AT指令集

一、一般命令

AT+CGMI	给出模块厂商的标识。 SONY ERICSSON
AT+CGMM	获得模块标识。这个命令用来得到支持的频带（GSM900，DCS1800或PCS1900）。当模块有多频带时，回应可能是不同频带的结合。 AAB-1021011-CN
AT+CGMR	获得改订的软件版本。 R6C005 CXC125582CHINA1
AT+CGSN	获得GSM模块的IMEI（国际移动设备标识）序列号。351254004238596
AT+CSCS	选择TE特征设定。这个命令报告TE用的是哪个状态设定上的ME。ME于是可以转换每一个输入的或显示的字母。这个是用来发送、读取或者撰写短信。  AT+CSCS? +CSCS: "GSM"
AT+WPCS	设定电话簿状态。这个特殊的命令报告通过TE电话簿所用的状态的ME。ME于是可以转换每一个输入的或者显示的字符串字母。这个用来读或者写电话簿的入口。  NONE
AT+CIMI	获得IMSI。这命令用来读取或者识别SIM卡的IMSI（国际移动签署者标识）。在读取IMSI之前应该先输入PIN（如果需要PIN的话）。 460001711603161
AT+CCID	获得SIM卡的标识。这个命令使模块读取SIM卡上的EF-CCID文件。  NONE
AT+GCAP	获得能力表。（支持的功能）+GCAP: +FCLASS, +CGSM, +DS
A/	重复上次命令。只有A/命令不能重复。这命令重复前一个执行的命令。
AT+CPOF	关机。这个特殊的命令停止GSM软件堆栈和硬件层。命令AT+CFUN=0的功能与+CPOF相同。
AT+CFUN	设定电话机能。这个命令选择移动站点的机能水平。
AT+CPAS	返回移动设备的活动状态。
AT+CMEE	报告移动设备的错误。这个命令决定允许或不允许用结果码“+CMEERROR:”或者“+CMSERROR:”代替简单的“ERROR”。
AT+CKPD	小键盘控制。仿真ME小键盘执行命令。
AT+CCLK	时钟管理。这个命令用来设置或者获得ME真实时钟的当前日期和时间。  AT+CCLK? +CCLK: "04/08/12,17:00:42+32"
AT+CALA	警报管理。这个命令用来设定在ME中的警报日期/时间。（闹铃） AT+CALA=? +CALA: (1-2),(),(),(13),()
AT+CRMP	铃声旋律播放。这个命令在模块的蜂鸣器上播放一段旋律。有两种旋律可用：到来语音、数据或传真呼叫旋律和到来短信声音。
AT+CRSL	设定或获得到来的电话铃声的声音级别。NONE

二、呼叫控制命令

ATD	拨号命令。这个命令用来设置通话、数据或传真呼叫。
ATH	挂机命令。
ATA	接电话。
AT+CEER	扩展错误报告。这个命令给出当上一次通话设置失败后中断通话的原因。
AT+VTD	给用户提供应用GSM网络发送DTMF（双音多频）双音频。这个命令用来定义双音频的长度（默认值是300毫秒）。
AT+VTS	给用户提供应用GSM网络发送DTMF双音频。这个命令允许传送双音频。
ATDL	重拨上次电话号码。
AT%Dn	数据终端就绪（DTR）时自动拨号。
ATS0	自动应答。
AT+CICB	来电信差。
AT+CSNS	单一编号方案。
AT+VGR AT+VGT	增益控制。这个命令应用于调节喇叭的接收增益和麦克风的传输增益。
AT+CMUT	麦克风静音控制。
AT+SPEAKER	喇叭/麦克风选择。这个特殊命令用来选择喇叭和麦克风。
AT+ECHO	回音取消。
AT+SIDET	侧音修正。
AT+VIP	初始化声音参数。
AT+DUI	用附加的用户信息拨号。
AT+HUI	用附加的用户信息挂机。
AT+RUI	接收附加用户信息。

三、网络服务命令

AT+CSQ	信号质量。+CSQ: 17,99
AT+COPS	服务商选择。 AT+COPS? +COPS: 0,0,"China Mobile"
AT+CREG	网络注册。获得手机的注册状态。  AT+CREG? +CREG: 0,1
AT+WOPN	读取操作员名字。NONE
AT+CPOL	优先操作员列表。NONE

四、安全命令

AT+CPIN	输入PIN。
AT+CPIN2	输入PIN2。
AT+CPINC	PIN的剩余的尝试号码。
AT+CLCK	设备锁。
AT+CPWD	改变密码。

五、电话簿命令

AT+CPBS	选择电话簿记忆存储。  AT+CPBS? +CPBS: "SM"
AT+CPBR	读取电话簿表目。
AT+CPBF	查找电话簿表目。
AT+CPBW	写电话簿表目。
AT+CPBP	电话簿电话查询。
AT+CPBN	电话簿移动动作。这个特殊命令使电话簿中的条目前移或后移（按字母顺序）
AT+CNUM	签署者号码。
AT+WAIP	防止在下一次重起时初始化所有的电话簿。
AT+WDCP	删除呼叫电话号码。NONE
AT+CSVM	设置语音邮件号码。

六、短消息命令

AT+CSMS	选择消息服务。支持的服务有GSM-MO、SMS-MT、SMS-CB。
AT+CNMA	新信息确认应答。
AT+CPMS	优先信息存储。这个命令定义用来读写信息的存储区域。
AT+CMGF	优先信息格式。执行格式有TEXT方式和PDU方式。
AT+CSAS	保存设置。保存+CSAS和+CSMP的参数。
AT+CRES	恢复设置。
AT+CSDH	显示文本方式的参数。
AT+CNMI	新信息指示。这个命令选择如何从网络上接收短信息。
AT+CMGR	读短信。信息从+CPMS命令设定的存储器读取。
AT+CMGL	列出存储的信息。
AT+CMGS	发送信息。
AT+CMGW	写短信息并存储。
AT+CMSS	从存储器中发送信息。
AT+CSMP	设置文本模式的参数。
AT+CMGD	删除短信息。删除一个或多个短信息。
AT+CSCA	短信服务中心地址。
AT+CSCB	选择单元广播信息类型。
AT+WCBM	单元广播信息标识。
AT+WMSC	信息状态（是否读过、是否发送等等）修正。
AT+WMGO	信息覆盖写入。
AT+WUSS	不改变SMS状态。在执行+CMGR或+CMGL后仍保持UNREAD。

七、追加服务命令

AT+CCFC	呼叫继续。
AT+CLCK	呼叫禁止。
AT+CPWD	改变追加服务密码。
AT+CCWA	呼叫等待。
AT+CLIR	呼叫线确认限制。
AT+CLIP	呼叫线确认陈述。
AT+COLP	联络线确认陈述。
AT+CAOC	费用报告。
AT+CACM	累计呼叫计量。
AT+CAMM	累计呼叫计量最大值。
AT+CPUC	单价和货币表。
AT+CHLD	呼叫相关的追加服务。
AT+CLCC	列出当前的呼叫。
AT+CSSN	追加服务通知。
AT+CUSD	无组织的追加服务数据。
AT+CCUG	关闭的用户组。

八、数据命令

AT+CBST	信差类型选择。
AT+FCLASS	选择模式。这个命令把模块设置成数据或传真操作的特殊模式。
AT+CR	服务报告控制。这个命令允许更为详细的服务报告。
AT+CRC	划分的结果代码。这个命令在呼叫到来时允许更为详细的铃声指示。
AT+ILRR	本地DTE-DCE速率报告。
AT+CRLP	无线电通信线路协议参数。
AT+DOPT	其他无线电通信线路参数。
AT%C	数据压缩选择。
AT+DS	是否允许V42二度数据压缩。
AT+DR	是否报告V42二度数据压缩。
AT\N	数据纠错选择。

九、传真命令

AT+FTM	传送速率。
AT+FRM	接收速率
AT+FTH	用HDLC协议设置传真传送速率。
AT+FRH	用HDLC协议设置传真接收速率。
AT+FTS	停止特定时期的传送并等待。
AT+FRS	接收沉默。

十、第二类传真命令

AT+FDT	传送数据。
AT+FDR	接收数据。
AT+FET	传送页标点。
AT+FPTS	页转换状态参数。
AT+FK	终止会议。
AT+FBOR	页转换字节顺序。
AT+FBUF	缓冲大小报告。
AT+FCQ	控制拷贝质量检验。
AT+FCR	控制接收传真的能力。
AT+FDIS	当前会议参数。
AT+FDCC	设置DCE功能参数。
AT+FLID	定义本地ID串。
AT+FPHCTO	页转换超时参数。

十一、V24-V25命令

AT+IPR	确定DTE速率。
AT+ICF	确定DTE-DCE特征结构。
AT+IFC	控制DTE-DCE本地流量。
AT&C	设置DCD（数据携带检测）信号。
AT&D	设置DTR（数据终端就绪）信号。
AT&S	设置DST（数据设置就绪）信号。
ATO	回到联机模式。
ATQ	决定手机是否发送结果代码。
ATV	决定DCE响应格式。
ATZ	恢复为缺省设置。
AT&W	保存设置。
AT&T	自动测试。
ATE	决定是否回显字符。
AT&F	回到出厂时的设定。
AT&V	显示模块设置情况。
ATI	要求确认信息。这命令使GSM模块传送一行或多行特定的信息文字。
AT+WMUX	数据/命令多路复用。

十二、特殊AT命令

AT+CCED	电池环境描述。
AT+CCED	自动RxLev指示。
AT+WIND	一般指示。
AT+ALEA	在ME和MSC之间的数据密码模式。
AT+CRYPT	数据密码模式。
AT+EXPKEY	键管理。
AT+CPLMN	在PLMN上的信息。
AT+ADC	模拟数字转换度量。
AT+CMER	移动设备事件报告。这个命令决定是否允许在键按下时是否主动发送结果代码。
AT+WLPR	读取语言偏好。
AT+WLPW	写语言偏好。
AT+WIOR	读取GPIO值。
AT+WIOW	写GPIO值。
AT+WIOM	输入/输出管理。
AT+WAC	忽略命令。这个特殊命令允许忽略SMS、SS和可用的PLMN。
AT+WTONE	播放旋律。
AT+WDTMF	播放DTMF旋律。
AT+WDWL	下载模式。
AT+WVR	配置信差的声音速率。
AT+WDR	配置数据速率。
AT+WHWV	显示硬件的版本。
AT+WDOP	显示产品的出厂日期。
AT+WSVG	声音增益选择。
AT+WSTR	返回指定状态的状态。
AT+WSCAN	扫描。
AT+WRIM	设置或返回铃声指示模式。
AT+W32K	是否允许32kHz掉电方式。
AT+WCDM	改变缺省旋律。
AT+WSSW	显示内部软件版本。
AT+WCCS	编辑或显示订制性质设置表。
AT+WLCK	允许在特定的操作符上个性化ME。
AT+CPHS	设置CPHS命令。
AT+WBCM	电池充电管理。
AT+WFM	特性管理。是否允许模块的某些特性，如带宽模式、SIM卡电压等。
AT+WCFM	商业特性管理。是否允许Wavecom特殊特性。
AT+WMIR	允许从当前存储的参数值创建定制的存储镜像。
AT+WCDP	改变旋律的缺省播放器。
AT+WMBN	设置SIM卡中的不同邮箱号码。

十三、SIM卡工具箱命令

AT+STSF	配置工具箱实用程序。
AT+STIN	工具箱指示。
AT+STGI	获得从SIM卡发来的预期命令的信息。
AT+STCR	主动提供的结果：工具箱控制反应。
AT+STGR	给出响应。允许程序或用户从主菜单上选择项目，或响应某些命令。

3 测试项目编制

3.1 协议项编制

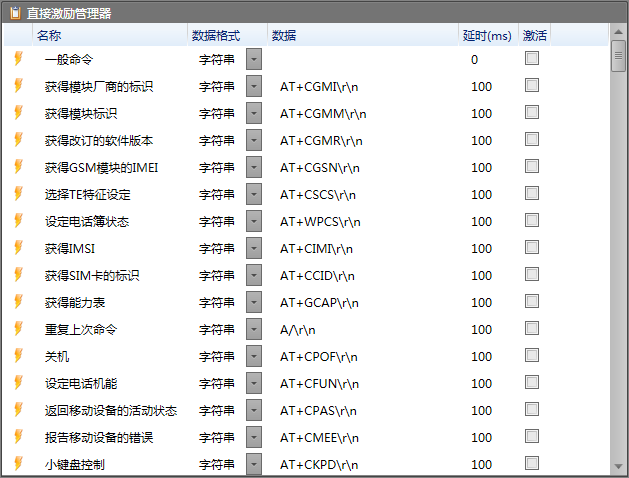

利用格西调试精灵（原格西烽火）软件的直接激励功能，根据AT指令的格式进行协议编辑。

AT指令模版

3.2 测试用例编制

测试用例（Test Case）是为某个特殊目标而编制的一组测试输入、执行条件以及预期结果，以便测试某个程序路径或核实是否满足某个特定需求。通信协议测试属于黑盒测试，可以采用黑盒测试常用的等价类划分法、边界值分析法、错误推测法、因果图法等基本方法来设计测试用例。

测试方案设计完成后，格西调试精灵软件能够利用编制完成的公共协议库，采用搭积木的方式，通过复制和粘贴命令即可非常快捷的创建测试用例。测试用例的组织方式通常是根据测试方案的设计层次采用树形结构分类组织。

4 应用实例

4.1 AT指令发送英文短消息

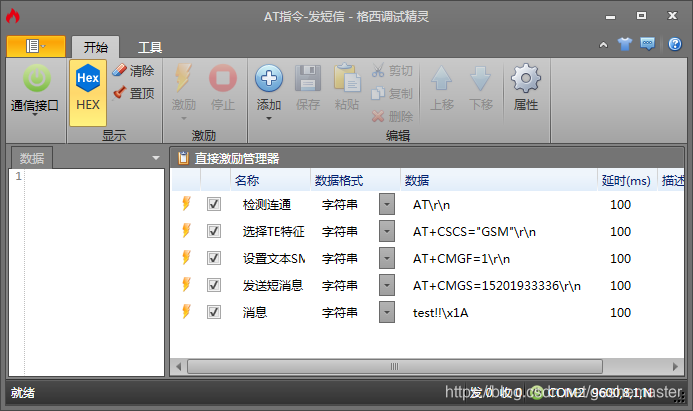

利用格西调试精灵软件的直接激励功能，根据AT指令发送英文短消息，选择Text模式。

AT指令发送英文短信息

示例下载
