Jmeter— PerfMon Metrics Collector 图标分析

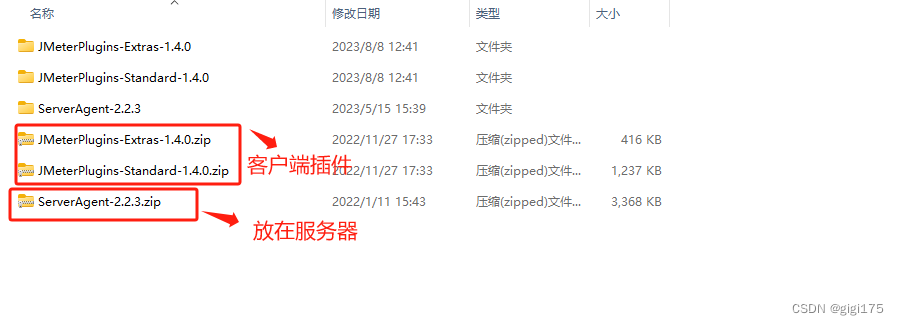

1、下载Jmeter插件：

2、在服务器上安装ServerAgent，解压ServerAgent-2.2.3 ，执行./startAgent.sh 启动监控

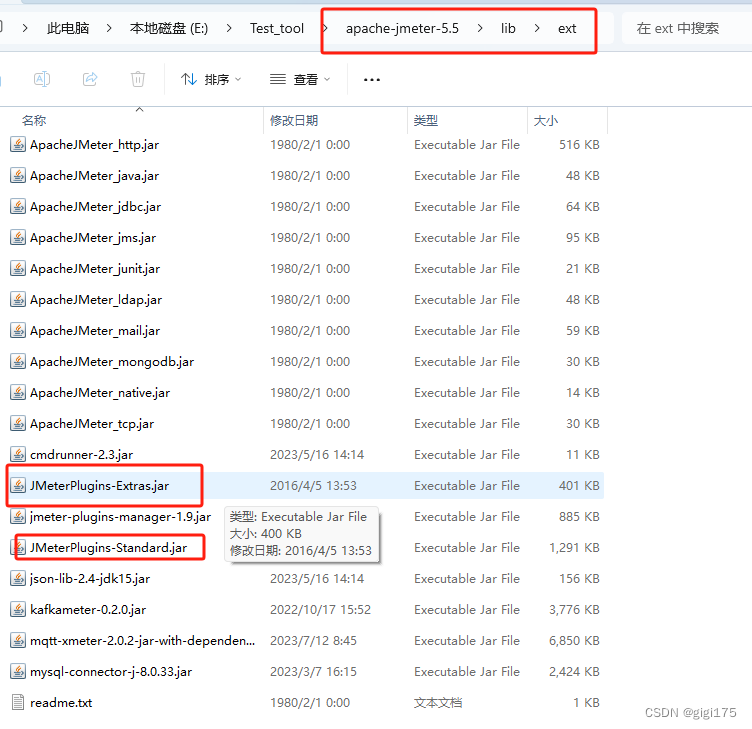

3、解压客户端的两个文件，进入其路径JMeterPlugins-Extras(Standard)-1.3.1\lib\ext，复制JmeterPlugins-Extras.jar(JmeterPlugins-Standard.jar)两个文件，放到你安装JMeter客户端的lib/ext文件夹中,打开JMeter，可在监听器中看到Permon Metrics Collector，客户端配置成功。如下图所示：

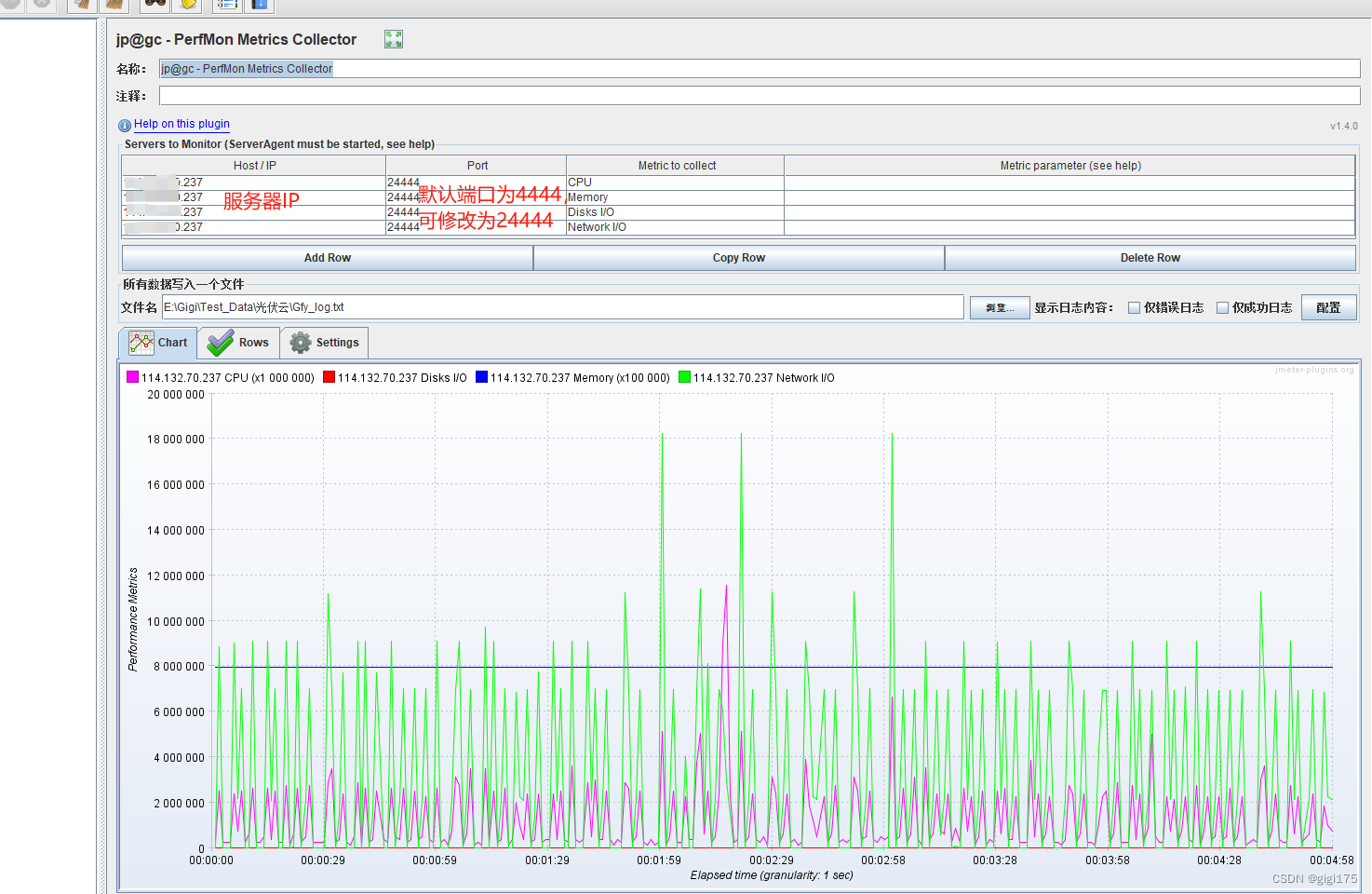

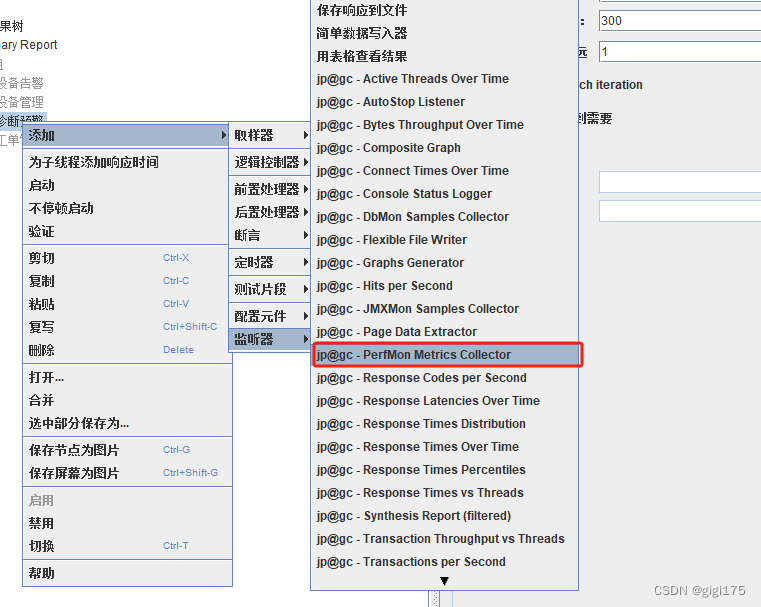

4、在Jmeter线程组下添加监听 jp@gc - PerfMon Metrics Collector，设置监听的服务器IP,端口号

5、若在服务器上执行./startAgent.sh 启动监控 时默认启用端口4444，若报端口4444已被使用，则通过命令修改端口

1）netstat -ano____查看系统所有端口

2）netstat -ano|findstr 4444____查看指定端口4444是否被占用

通过命令可修改端口为7777：

java -jar ./CMDRunner.jar --tool PerfMonAgent --udp-port 7777 --tcp-port 7777

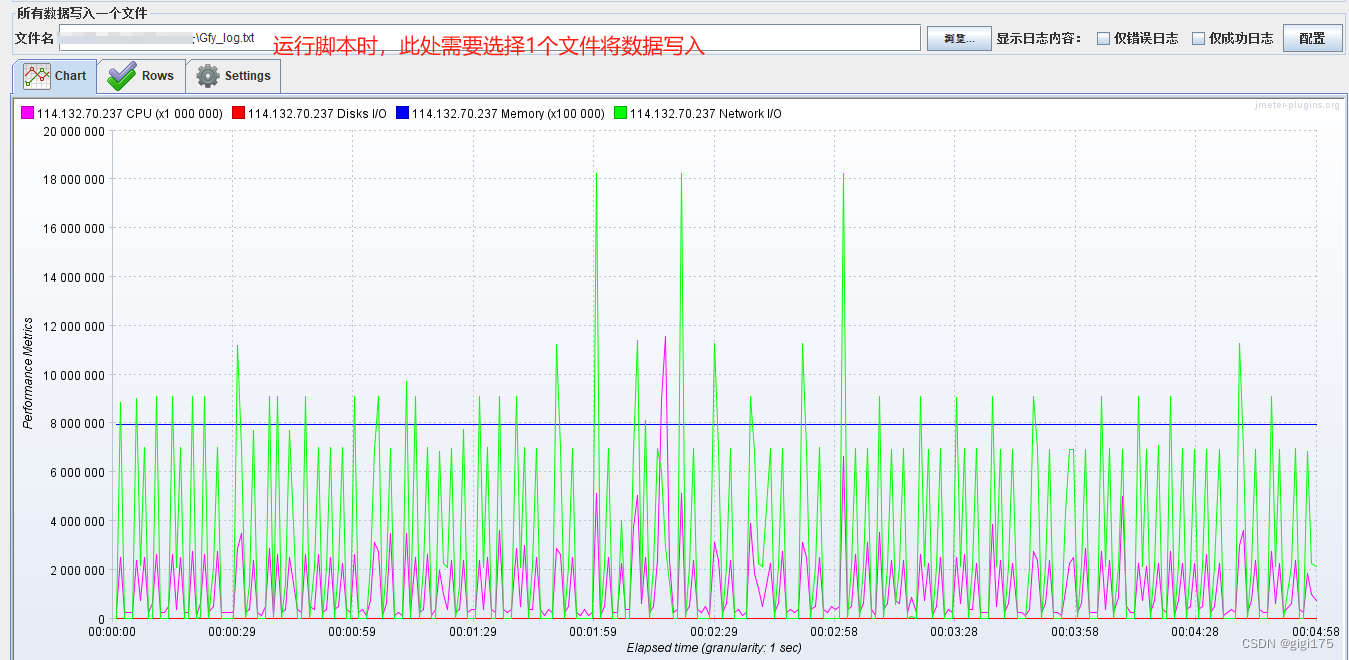

6、图表的含义：

纵坐标的含义：

1. cpu：代表使用率的百分比

2.内存：代表使用率的百分比

3.磁盘io：代表磁盘的读写速度，单位Mb/s

4.网络io：网络的速度，单位kbps

①蓝色代表CPU（x100）：对于CPU纵坐标代表使用率的百分比，只是这个百分比是放大了100倍的，
②粉红色代表磁盘的读写速度(x10000):单位Mb/s,那上面的纵坐标就不是百分比了，而是读写速度了，这个读写速度放大了10000倍而已
③红色代表内存的使用（x100）：对于内存纵坐标代表使用率的百分比，只是这个百分比是放大了100倍的
④绿色代表网络的速度：单位kbps
