业务建模工具BPMN

目录

一、什么是BPMN

二、业务流程梳理的重要作用

三、BPMN的全图

四、BPMN的组成

 1.BPMN的基本元素（2.0）

1.1 流对象（Flow Objects）

1.2 数据（Data）

1.3 连接对象（Connecting Objects）

1.4 泳道（Swimlanes）

1.5 人工信息（Artifacts）

2.基本的建模元素

2.1 流对象的建模元素

2.2 数据的建模元素

2.3 连接对象的建模元素

2.4 泳道的建模元素

2.5 人工信息的建模元素

五、绘制BPMN的方式

---

业务流程建模标注是一套规范标准，包括这些图元如何组合成一个业务流程图（Business Process Diagram）。

在产品设计的流程中，我们在用户需求调研之后，功能模块设计之前，往往要对业务进行建模，系统的表达产品人员对业务的理解，以尽早达成一致和共识。比起一般的流程图，BPMN的图元属性更加丰富，能够表达的业务流程更加具体。

一、什么是BPMN

BPMN (Business Process Model and Notation)是一种用于描述业务过程的图形化标准表示法。它提供了一种标准化的方法来可视化、分析及改进业务过程。

BPMN图中的元素包括流程中的活动、事件、网关、数据对象等组成部分。这些元素可以表示业务过程中的任务、决策，以及数据流动等。不同的元素之间可以通过箭头来表示控制流和数据流。

BPMN可以用于描述和分析各种不同类型的业务过程，包括工作流程、组织流程、决策流程等。它也被广泛用于业务流程管理软件中，以实现自动化和优化业务过程。

BPMN是由OMG（Object Management Group）制定的标准化表示法，目前已经成为业界广泛接受的标准。

BPMN 1.0 规范由标准组织BPMI（后并入到OMG）于2004年5月发布；BPMN 2.0 标准由OMG于2011年推出。

二、业务流程梳理的重要作用

如上所述，业务流程梳理，在产品设计过程中，是必不可少的一环，BPMN是业务流程梳理非常有效的一个工具。

更为重要的是，从产研人员的角度，业务流程的建模，是为了更好的设计产品。实际上，在企业和组织环境中，业务流程建模，对企业优化流程，明确职责，提高协同，都有重要的意义。

要实现流程的数字化，业务建模，主要有以下7个步骤：

1. 找到流程中的核心业务对象
2. 把核心业务对象的全量全要素数据补充完整
3. 把核心业务对象流转中的所有过程数据记录下来
4. 把涉及到流转的判定规则数据保持下来
5. 基于过程数据找到流转短板
6. 基于规则数据提升流转效率
7. 重复1-6步骤

为什么业务流程的梳理的建模这么重要？华为认为，流程是为了实现客户价值和企业业务目标而形成的一套规范业务运作的规则和机制，是管理体系的核心，是改善客户体验、提升客户满意度、多打粮食的关键，也是公司长治久安的基础与保障。

对企业内部业务流程进行分析、整理、优化、设计和实施的过程。它是企业优化业务流程、提高效率和质量的关键步骤。

有助于我们：

• 发现问题和瓶颈：通过分析业务流程，可以发现业务流程中存在的问题和瓶颈，如冗余、低效、错误等，从而提出改进意见。
• 优化流程：通过对业务流程进行优化，可以消除不必要的步骤，减少人力和物力成本，提高效率和质量。
• 提高客户满意度：通过优化流程，可以提供更加优质的服务，满足客户需求，提高客户满意度。
• 降低风险：通过规范和优化业务流程，使企业的决策和操作更加明确、规范，减少风险。
• 提高绩效：通过整理业务流程，明确各个部门的职责和任务，提高员工工作效率，提高企业整体绩效。

三、BPMN的全图

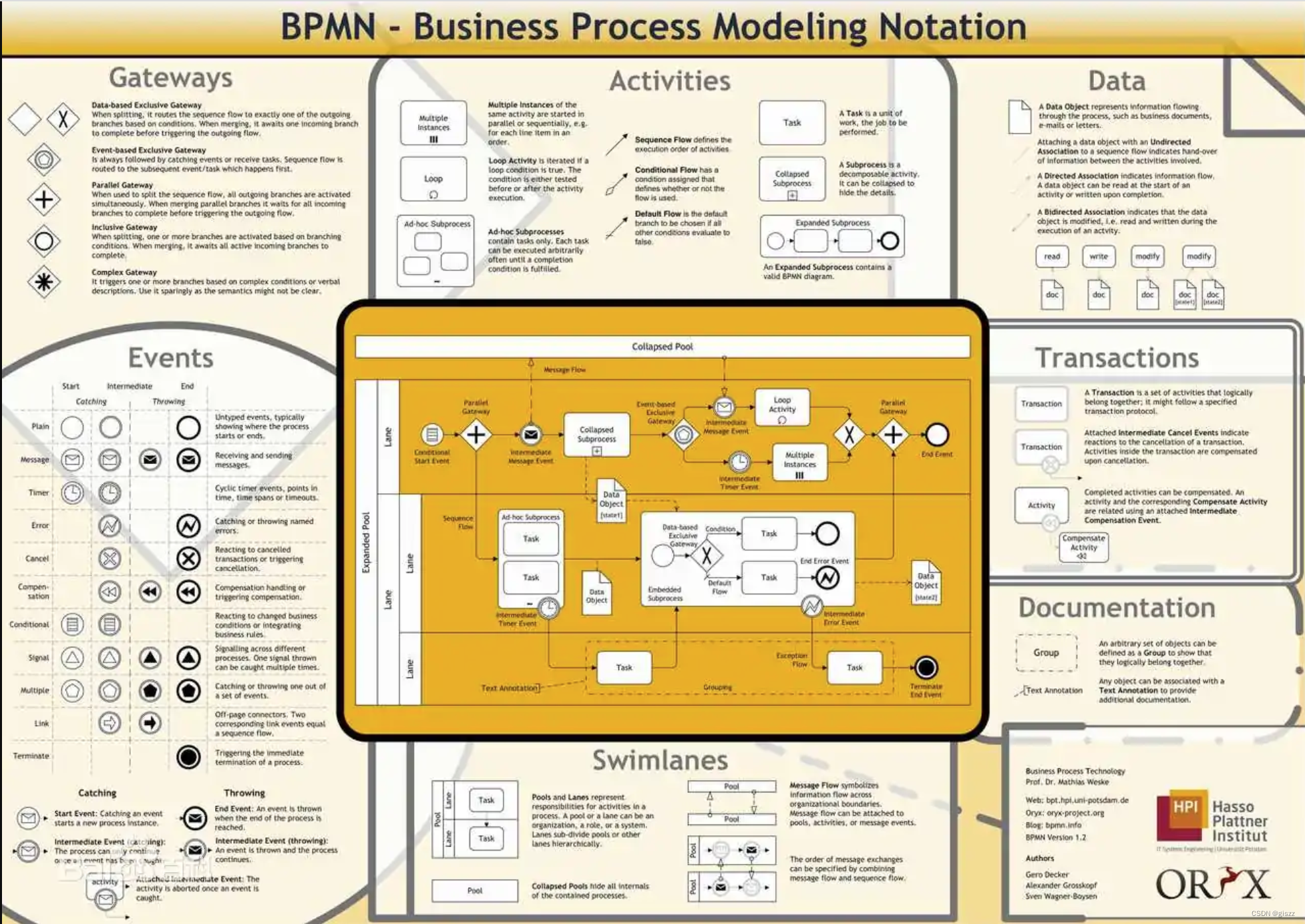

这是一图读懂BPMN。

四、BPMN的组成

 1.BPMN的基本元素（2.0）

1.1 流对象（Flow Objects）

流对象是定义业务流程的主要图形元素，主要有三种流对象。

• 事件（Events）
• 活动（Activities）
• 网关（Gateways）

1.2 数据（Data）

数据主要通过四种元素表示。

• 数据对象（Data Objects）
• 数据输入（Data Inputs）
• 数据输出（Data Outputs）
• 数据存储（Data Stores）

1.3 连接对象（Connecting Objects）

流对象彼此互相连接或者连接到其他信息的方法主要有四种。

• 顺序流（Sequence Flows）
• 信息流（Message Flows）
• 协同（Associations）
• 数据协同（Data Associations）

1.4 泳道（Swimlanes）

有两种方式通过泳道对主要的建模元素进行分组。

• 泳池：Pools
• 泳道：Lanes

1.5 人工信息（Artifacts）

主要用来提供关于流程的额外信息。BPMN2.0定义两种标准Artifacts，但是建模者或者建模工具可以增加任意多Artifacts。

• 组：Group
• 文本注释：Text Annotation

这里还有一个概念要注意，就是关于几个名词的包含关系。

我们一般认为：流程分类>流程组> 流程>子流程>活动>任务

2.基本的建模元素

2.1 流对象的建模元素

BPMN的流对象是指用于表示业务流程中的活动、事件和网关等元素之间产生依赖关系的箭头或线条，主要包括以下几种建模元素：

• 活动(Activity)：表示业务流程中的一个任务或一组任务，可以用矩形、圆角矩形、圆形等形状来表示。
• 事件(Event)：表示业务流程中的某个状态或者特定时间发生的事情，可以用圆圈、菱形等形状来表示。
• 网关(Gateway)：表示业务流程中的逻辑分支、合并、多路合并等关键决策点，可以用菱形、双向箭头等形状来表示。
• 连接线(Sequence Flow)：表示活动、事件和网关之间产生的依赖关系和执行顺序，通常用箭头来表示。
• 消息流(Message Flow)：表示不同组织单元之间的信息传递，用带箭头的虚线表示。
• 数据对象(Data Object)：表示业务流程中需要处理的数据，可以用长方形、圆角矩形等形状来表示。
• 数据存储(Data Store)：表示业务流程中需要存储的数据，可以用矩形等形状来表示。

2.2 数据的建模元素

BPMN的数据是指业务流程中需要处理的数据或需要存储的数据，主要包括以下几种建模元素：

• 数据对象(Data Object)：表示业务流程中需要处理的数据，可以用长方形、圆角矩形等形状来表示。
• 数据存储(Data Store)：表示业务流程中需要存储的数据，可以用矩形等形状来表示。
• 数据输入(Input Data)：表示活动需要输入的数据，用圆角矩形加上向下的箭头来表示。
• 数据输出(Output Data)：表示活动的输出数据，用圆角矩形加上向上的箭头来表示。
• 数据关联(Data Association)：表示活动和数据对象之间的关联关系，通常用虚线箭头表示。

通过使用这些建模元素，可以清晰地表达业务流程中需要处理和存储的数据以及数据在业务流程中的流向。

2.3 连接对象的建模元素

 BPMN的连接对象是指用来连接任务、活动、事件和网关等建模元素的线条，主要包括以下几种建模元素：

• 流程连线(Sequence Flow)：表示任务、活动、事件和网关之间的顺序关系，通常用实线箭头表示。
• 消息流(Message Flow)：表示不同泳道或不同流程之间的信息交换，通常用虚线箭头表示。
• 关联关系(Association)：表示任务、活动、事件和网关之间的关联关系，通常用虚线箭头表示。
• 流程链接器(Flow Link)：表示任务、活动、事件和网关之间的隐式顺序关系，通常用长方形加上向上或向下的箭头表示。
• 数据关联(Data Association)：表示活动和数据对象之间的关联关系，通常用虚线箭头表示。

通过使用这些建模元素，可以清晰地表达业务流程中各个建模元素之间的关系和流程顺序。

2.4 泳道的建模元素

BPMN的泳道是指用来划分业务流程参与者和组织结构的建模元素，主要包括以下几种建模元素：

• 水平泳道(Horizontal Lane)：表示业务流程中的不同参与者或不同组织之间的关系。水平泳道通常沿着流程的水平方向排列，每个泳道包含一个或多个任务、活动、事件和网关等建模元素。
• 垂直泳道(Vertical Lane)：表示业务流程中的不同阶段或不同功能模块之间的关系。垂直泳道通常沿着流程的垂直方向排列，每个泳道包含一个或多个任务、活动、事件和网关等建模元素。
• 池(Pool)：表示业务流程中的不同组织之间的关系。每个池可以包含多个泳道，每个泳道表示一个组织或者参与者。
• 池与泳道(Pool and Lane)：池与泳道的组合建模元素可以更加清晰地表示业务流程中不同组织之间的关系以及每个参与者的任务范围。

通过使用这些建模元素，可以更加清晰地表达业务流程中各个参与者和组织之间的关系。

2.5 人工信息的建模元素

BPMN的人工任务和信息在建模中被认为是重要的元素之一，人工任务旨在表示在业务流程中需要人工干预的任务，而信息则表示在业务流程中传递的信息。以下是BPMN中与人工任务和信息有关的建模元素：

• 人工任务(Manual Task)：表示需要人工干预的任务。这种任务可能需要人工输入、审查、确认或处理数据等等活动。人工任务通常由人员执行，也可以是系统自动执行的，例如通过机器学习和自动化软件完成。
• 用户任务(User Task)：用户任务是人工任务的一种具体形式，它通常涉及到与业务流程相关的人工决策和交互。用户任务需要一个或多个业务用户来手动执行一些操作并完成任务。
• 业务规则任务(Business Rule Task)：表示需要基于一组规则做出决策或采取行动的任务。这些规则可以是人工制定的或是通过系统自动生成的。
• 脚本任务(Script Task)：表示需要执行特定脚本或代码的任务。这种任务可能涉及到数据转换、验证或其他逻辑操作。
• 发送任务(Send Task)：表示需要将信息发送到某个特定的目标，例如电子邮件、文本消息或API调用。
• 接收任务(Receive Task)：表示需要从某个特定的来源接收信息，例如电子邮件、文本消息或API调用。
• 消息事件(Message Event)：表示业务流程中传递的信息。消息事件可以是中间事件或结束事件，用于引发业务流程中的其他任务或决策。

五、绘制BPMN的方式

 借助好的工具，肯定是绘制BPMN的工具。

很多工具都有现成的BPMN模板可供使用，比如常见的金山文档，搜索BPMN模板，还有最近比较火的博思白板，当然，还有他们自己家的工具亿图图示，等等，都可以绘制BPMN图。

这是一个上门送货流程的DEMO。

这个没有使用泳道，但是也清晰的表达了业务建模。

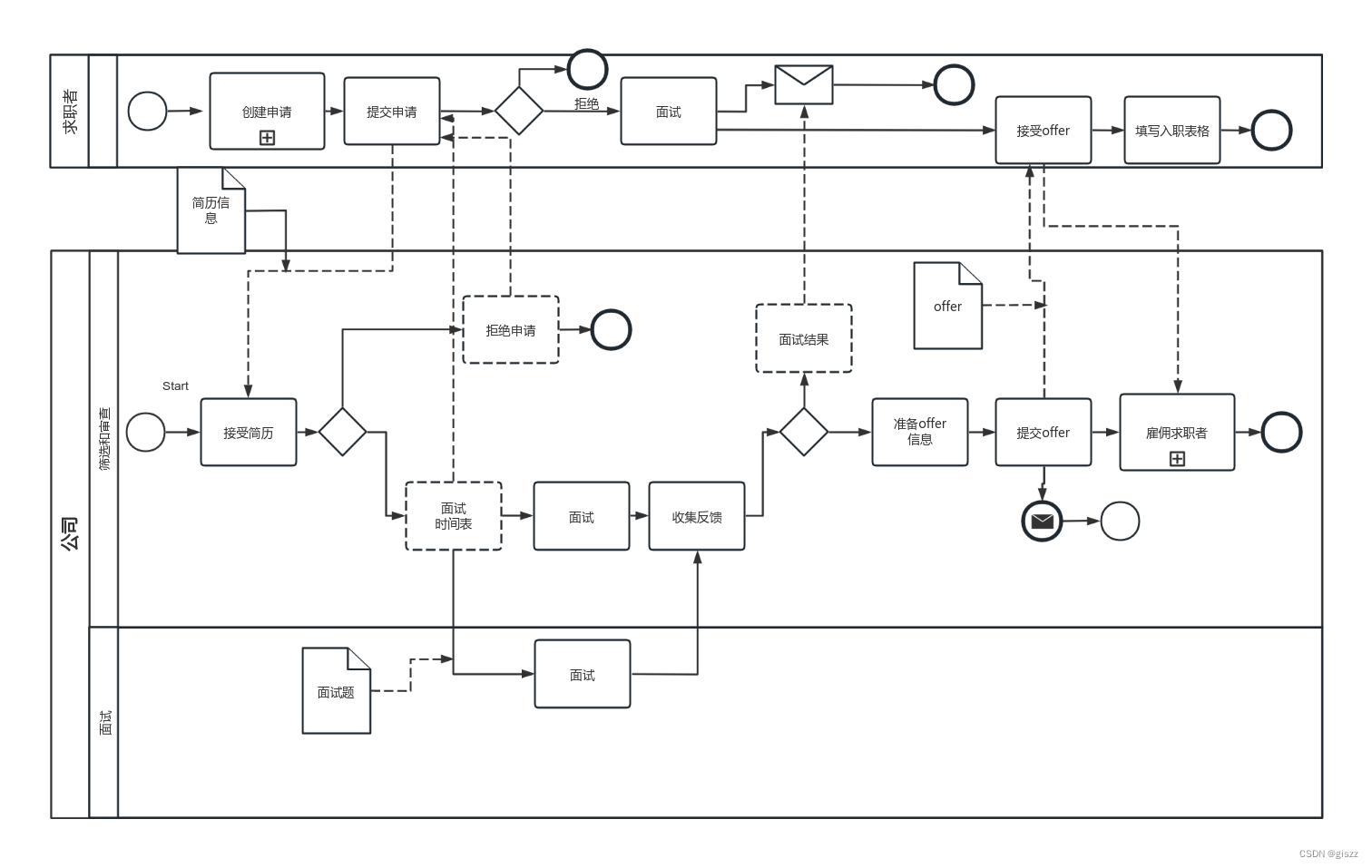

这是招聘的BPMN流程模型。

BPMN的建模元素非常丰富，可以表达较为复杂的业务，但同时，易读性和绘制难度也较大。如果是应用于产品设计，特别是toC的场景，可以灵活借鉴优点。

谢谢阅读。
