本文详细介绍了如何在ECharts中使用markPoint和markLine功能来设置折线图的最高值、最低值标记，并添加平均线。通过实例代码展示了如何配置markPoint数据以标注最大值和最小值，以及如何使用markLine标注平均值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

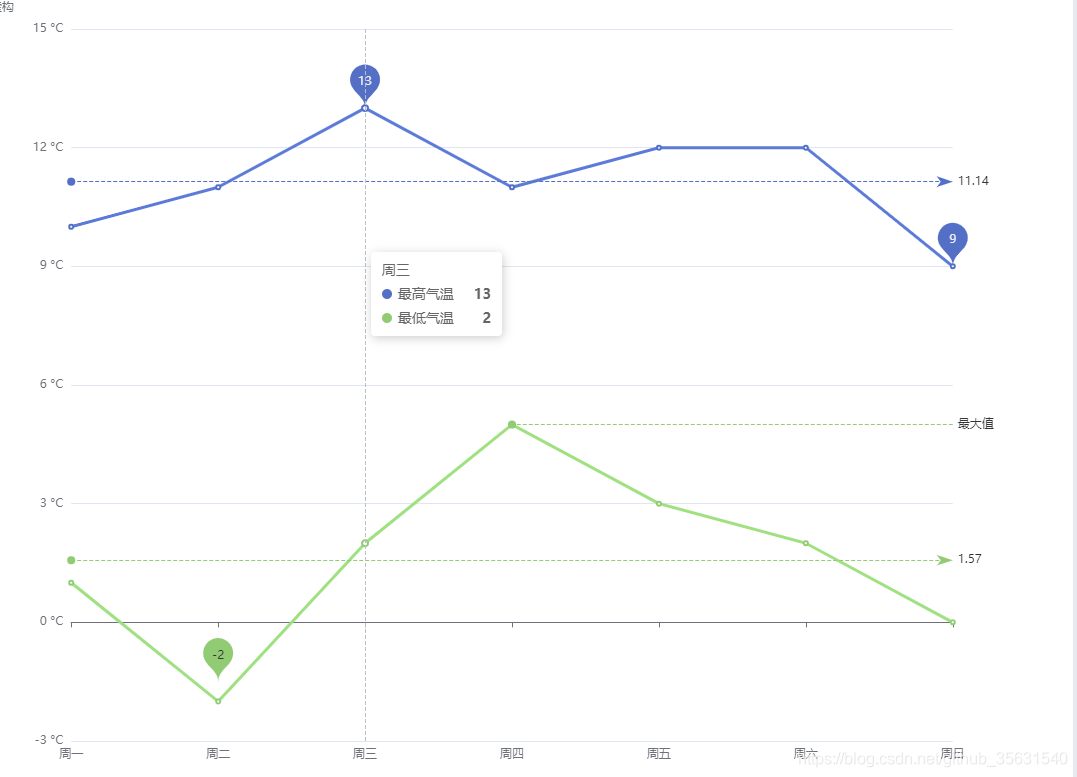

折线图设置最高点，最低点，平均线

在这里插入图片描述

核心代码

markPoint: {
    data: [
        {type: 'max', name: '最大值'},
        {type: 'min', name: '最小值'}
    ]
},
markLine: {
    data: [
        {type: 'average', name: '平均值'}
    ]
}

https://echarts.apache.org/zh/option.html#series-line.markPoint

series-line.markPoint. data Array
标注的数据数组。每个数组项是一个对象，有下面几种方式指定标注的位置。

通过 x, y 属性指定相对容器的屏幕坐标，单位像素，支持百分比。
用 coord 属性指定数据在相应坐标系上的坐标位置，单个维度支持设置 'min', 'max', 'average'。

直接用 type 属性标注系列中的最大值，最小值。这时候可以使用 valueIndex 或者 valueDim 指定是在哪个维度上的最大值、最小值、平均值。

当多个属性同时存在时，优先级按上述的顺序。

完整代码

option = {
    title: {
        text: '未来一周气温变化',
        subtext: '纯属虚构'
    },
    tooltip: {
        trigger: 'axis'
    },
    legend: {
        data: ['最高气温', '最低气温']
    },
    toolbox: {
        show: true,
        feature: {
            dataZoom: {
                yAxisIndex: 'none'
            },
            dataView: {readOnly: false},
            magicType: {type: ['line', 'bar']},
            restore: {},
            saveAsImage: {}
        }
    },
    xAxis: {
        type: 'category',
        boundaryGap: false,
        data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']
    },
    yAxis: {
        type: 'value',
        axisLabel: {
            formatter: '{value} °C'
        }
    },
    series: [
        {
            name: '最高气温',
            type: 'line',
            data: [10, 11, 13, 11, 12, 12, 9],
            markPoint: {
                data: [
                    {type: 'max', name: '最大值'},
                    {type: 'min', name: '最小值'}
                ]
            },
            markLine: {
                data: [
                    {type: 'average', name: '平均值'}
                ]
            }
        },
        {
            name: '最低气温',
            type: 'line',
            data: [1, -2, 2, 5, 3, 2, 0],
            markPoint: {
                data: [
                    {name: '周最低', value: -2, xAxis: 1, yAxis: -1.5}
                ]
            },
            markLine: {
                data: [
                    {type: 'average', name: '平均值'},
                    [{
                        symbol: 'none',
                        x: '90%',
                        yAxis: 'max'
                    }, {
                        symbol: 'circle',
                        label: {
                            position: 'start',
                            formatter: '最大值'
                        },
                        type: 'max',
                        name: '最高点'
                    }]
                ]
            }
        }
    ]
};
