图解8脚直流继电器

已于 2024-10-31 10:23:50 修改
阅读量3.5k 收藏 1
点赞数 3
文章标签： 其他
于 2024-10-23 11:25:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/gjf407506/article/details/143175638
版权

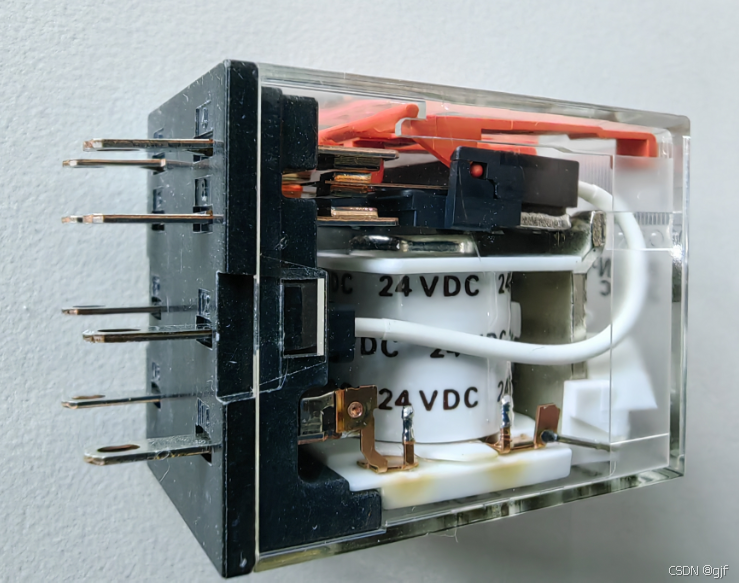

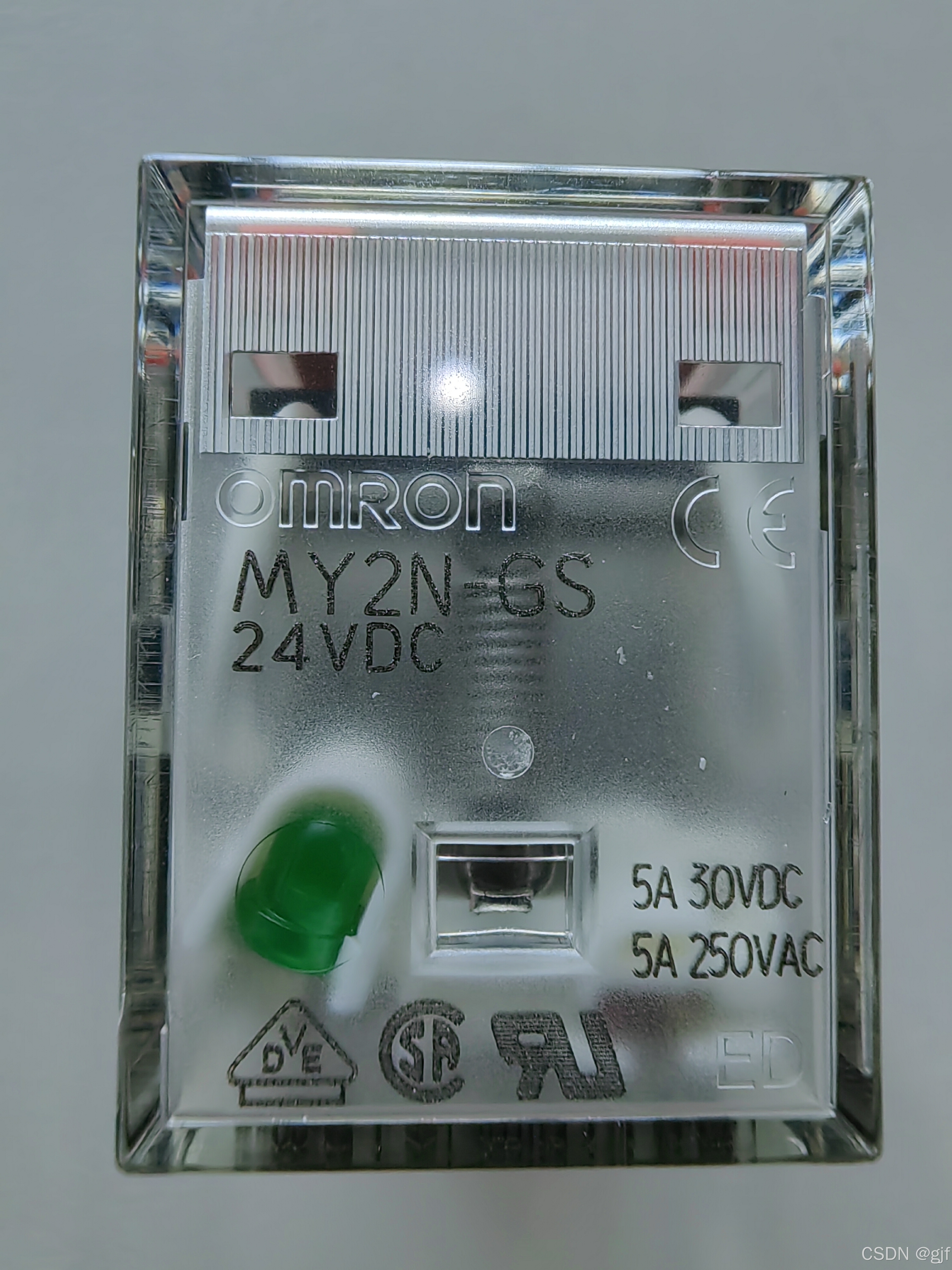

物料：欧姆龙24V8脚直流继电器

型号：MY2N-GS

工作电压：24V

触点最高负载直流电压30V/电流5A，最高负载交流电压250V/电流5A

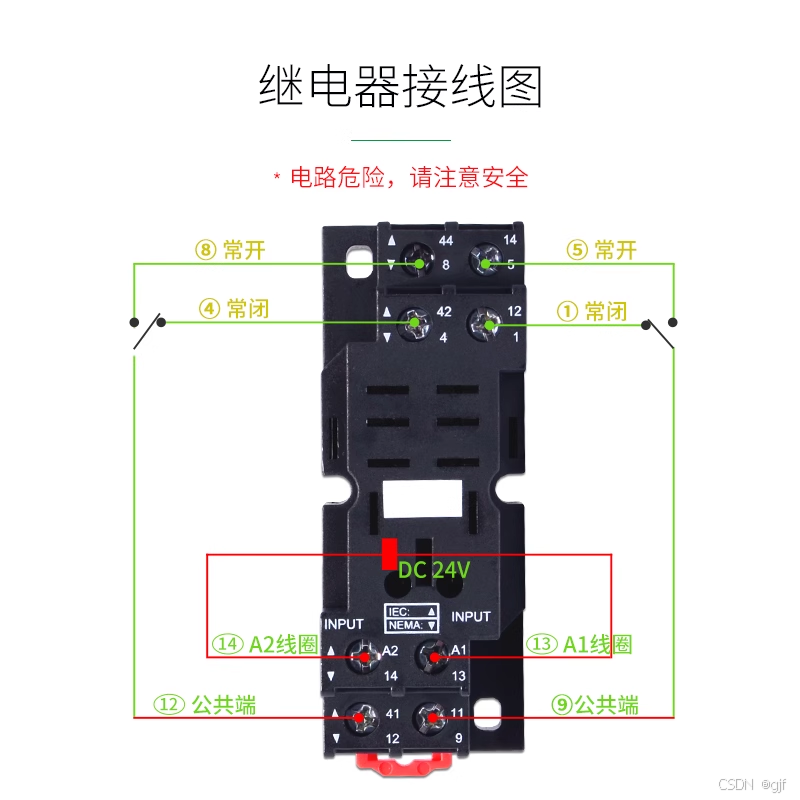

（13）A1、（14）A2脚：继电器线圈和工作指示灯工作接线引脚

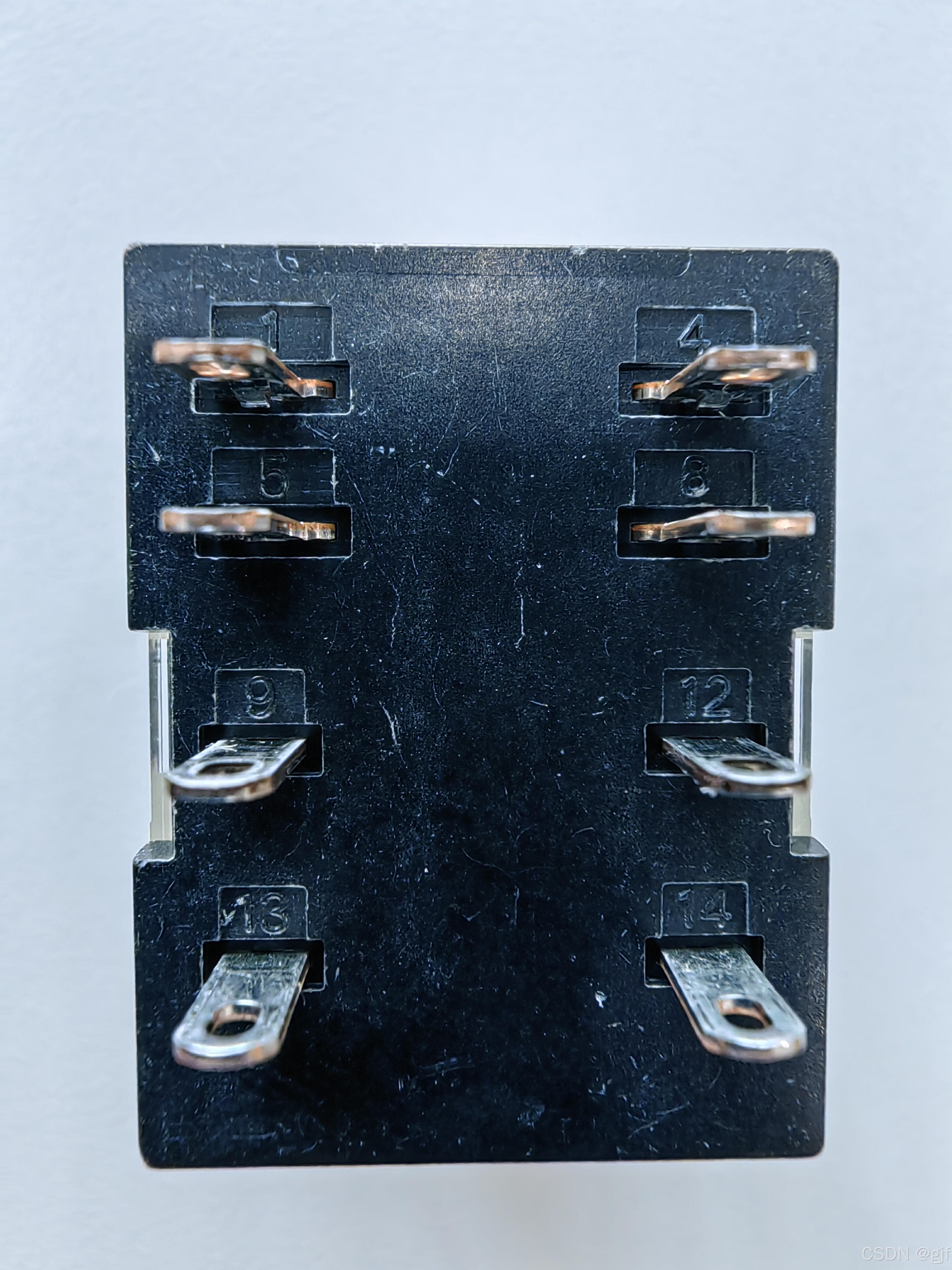

（1）12、（5）14、（9）11：常闭、常开、公共端

（4）42、（8）44、（12）41：常闭、常开、公共端
