使用GerberTools的Gerber Panelizer工具进行gerber文件拼板的方法

使用GerberTools的Gerber Panelizer工具进行gerber文件拼板的方法

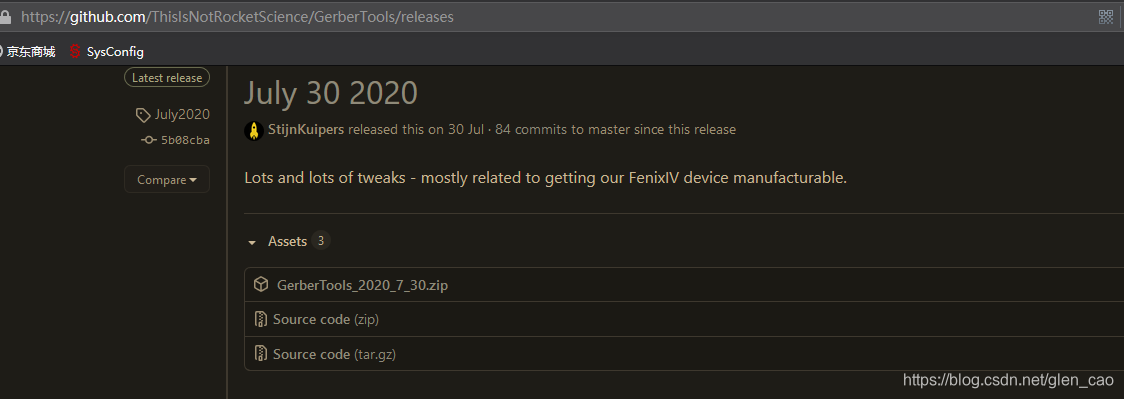

1. 下载GerberTools工具，点击链接地址 https://github.com/ThisIsNotRocketScience/GerberTools/releases ，选择最新的GerberTools压缩文件（如下图），解压到常用的工作目录。

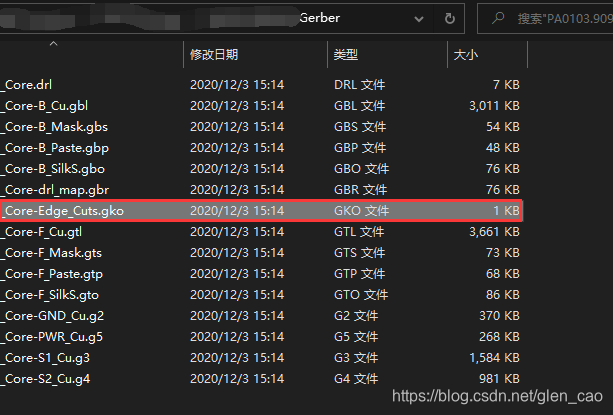

2. 准备好gerber文件，笔者使用的是kicad导出的文件，导出gerber文件的方法这里不作介绍了，需要注意的是要把边界描述文件扩展名.gm1改为.gko，否则拼板会不成功

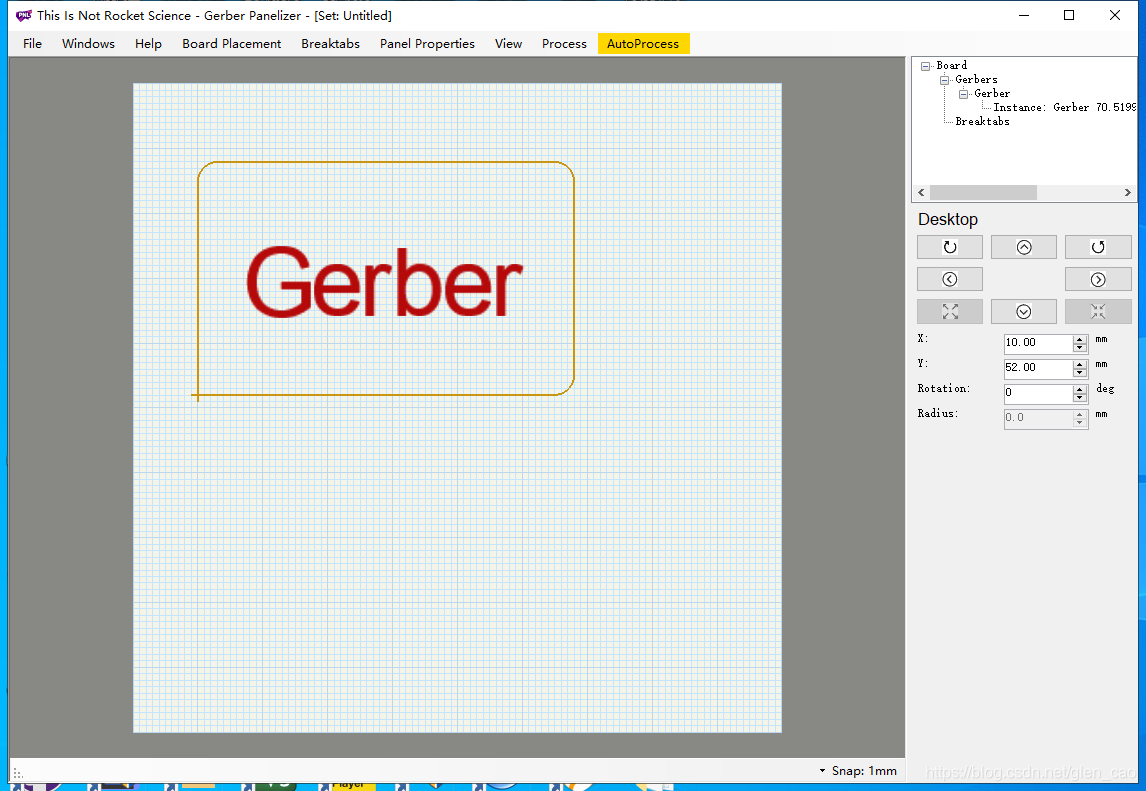

3. 打开GerberTools/Panelizer目录下的应用程序GerberPanelizer.exe（如图）

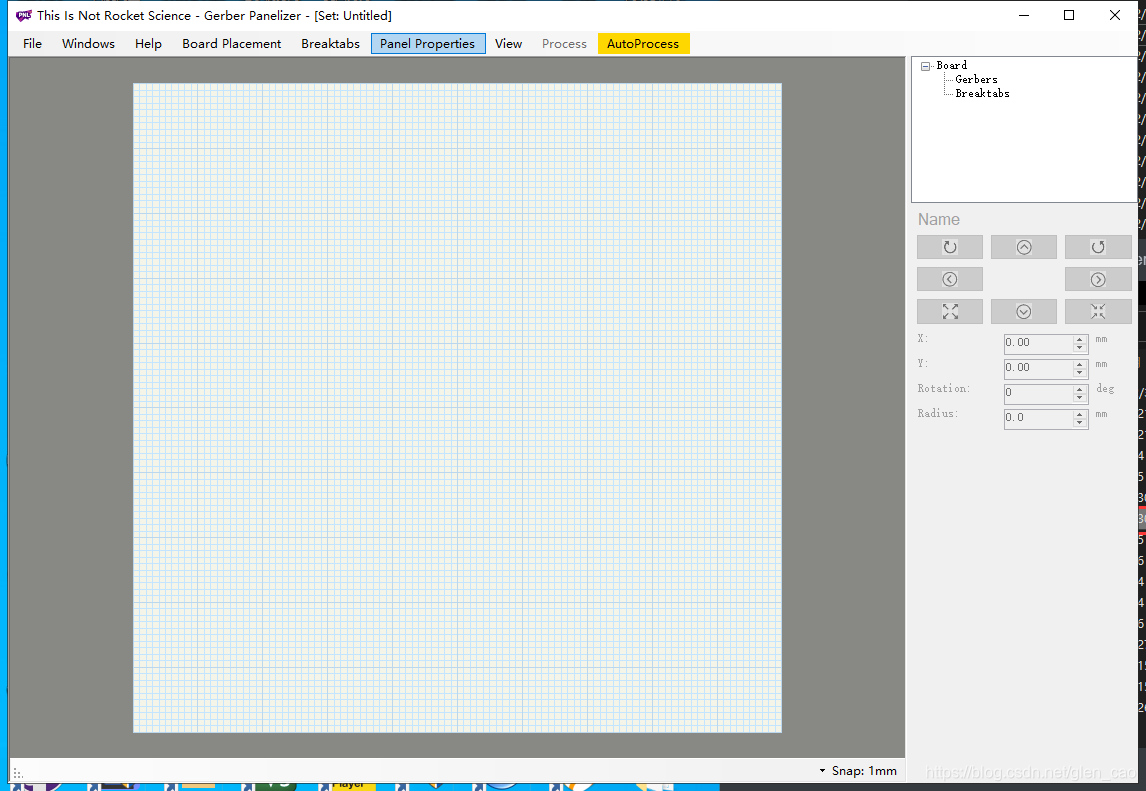

4. 新建一个拼板文件（下图）


5. 把整个Gerber文件夹拖入Gerber Panelizer工具软件界面当中（如下图）


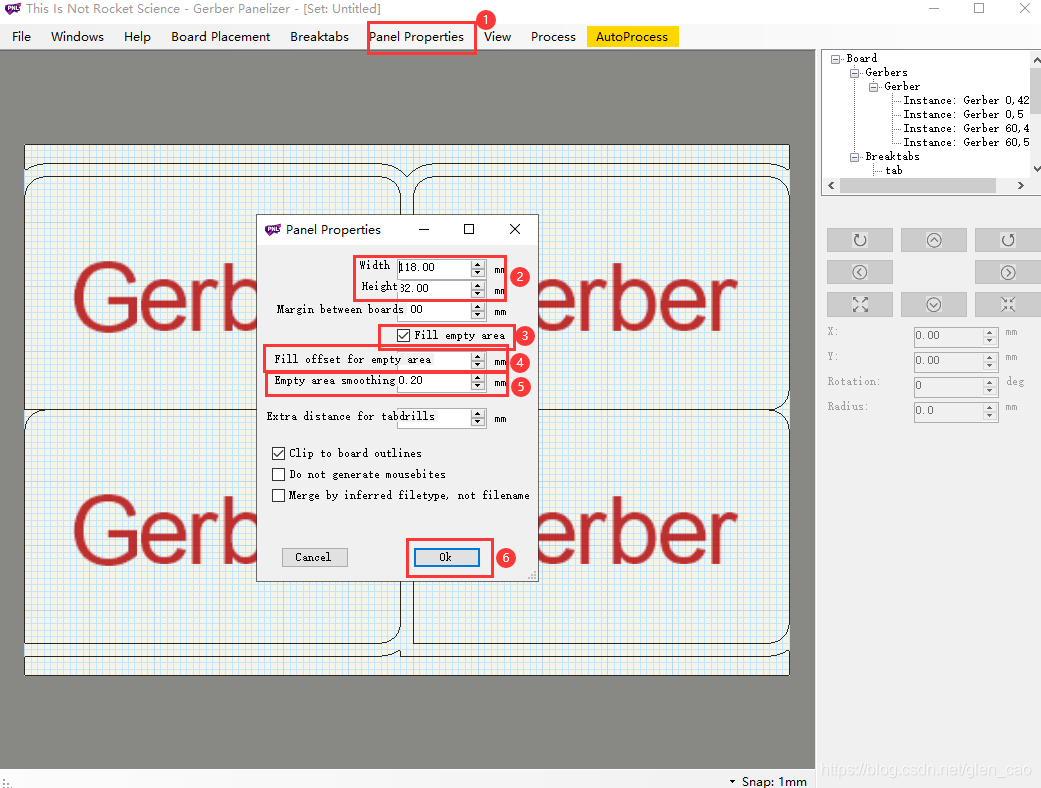

6. 按下图步骤设置拼板尺寸、填充空白区域（即工艺边）、填充偏移尺寸（工艺边与板子镂空距离，至少2mm，否则不能加邮票孔），然后确认

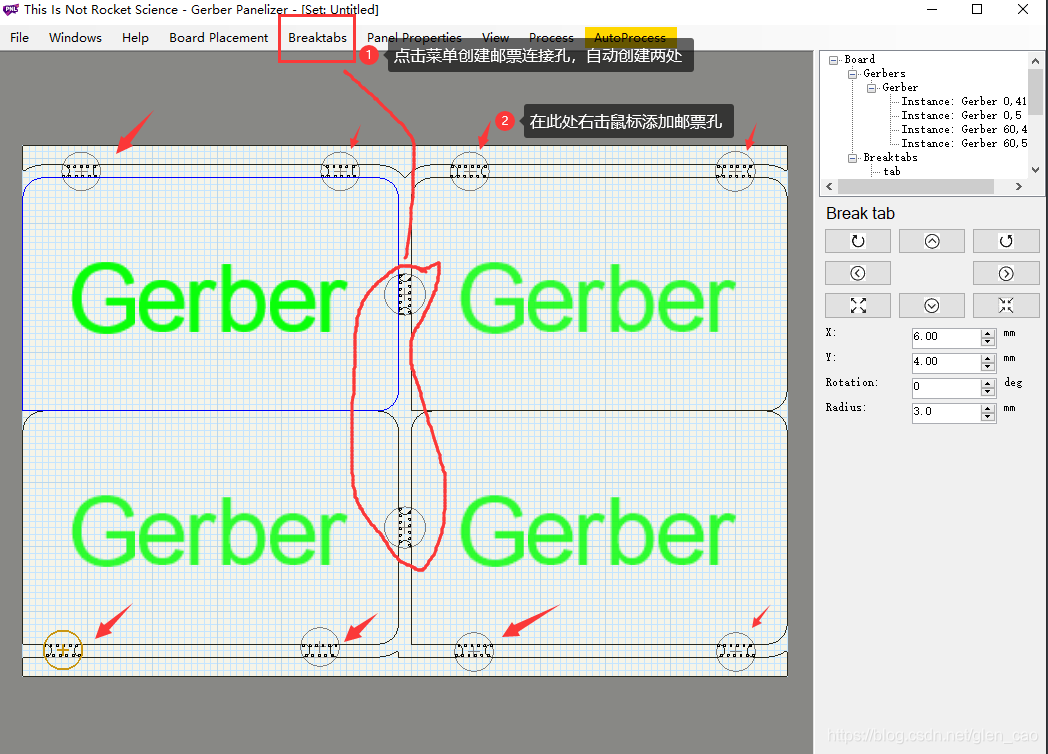

7. 按下图步骤添加邮票孔

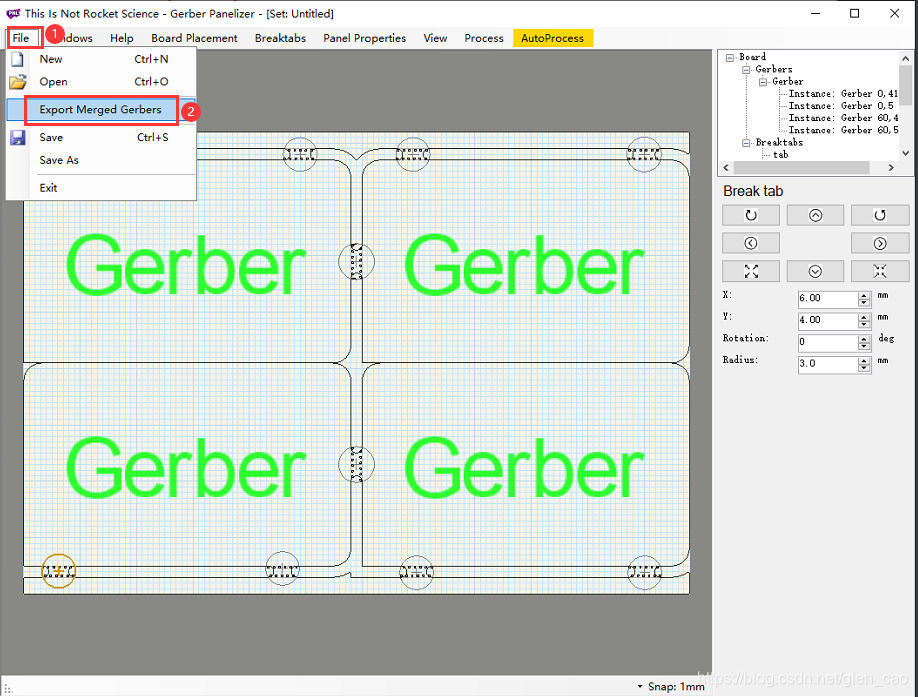

8. 导出拼板后的gerber文件

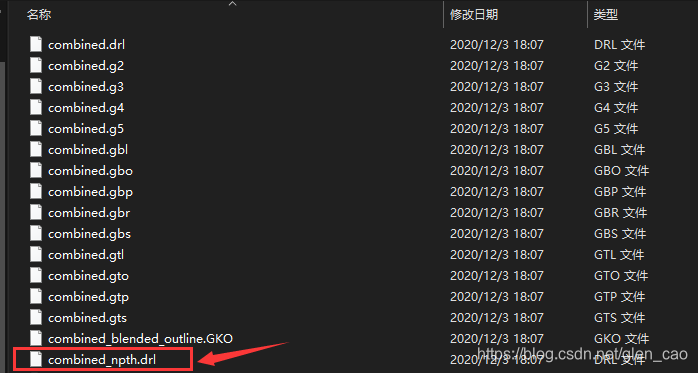

9. 把combined.txt文件名改为combined_npth.drl


这样拼板就算完成了。
