1226---navicat17 模型的使用方法

navicat17 模型的使用方法

navicat提供的模型功能,可以直观设计数据库结构和关系。下面总结一下使用步骤。对于从零开始设计数据库,使用"正向方法",对于已有数据库的结构导出、修改等,使用"逆向方法"。

一 正向方法

1 创建工作区

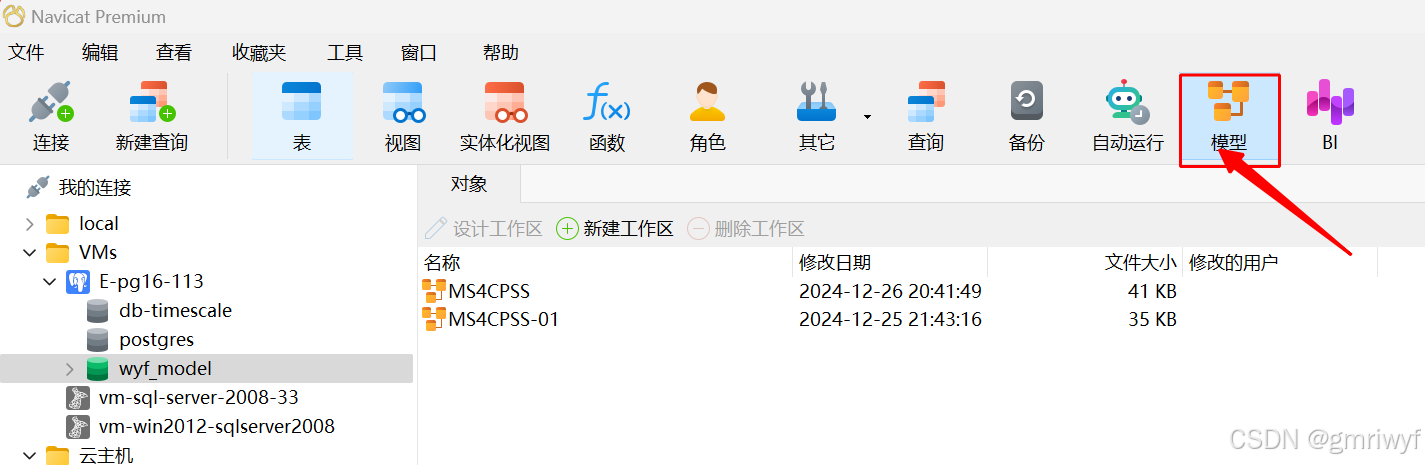

  1. 点击模型按钮

在这里插入图片描述

  1. 新建工作区,选择模型类型

在这里插入图片描述

  1. 按"确定"按钮后,自动创建模型对象,并打开"图表_1"页面;
  2. 进入图表页面窗口,在此窗口中完成 表、关系等的设计,可以复制其他工作区中的图表到当前图表中;
  3. 点击"保存"按钮,对工作区重新命名
  4. 右击"图表"页面,可以对图表重新命名

2 从模型创建数据库

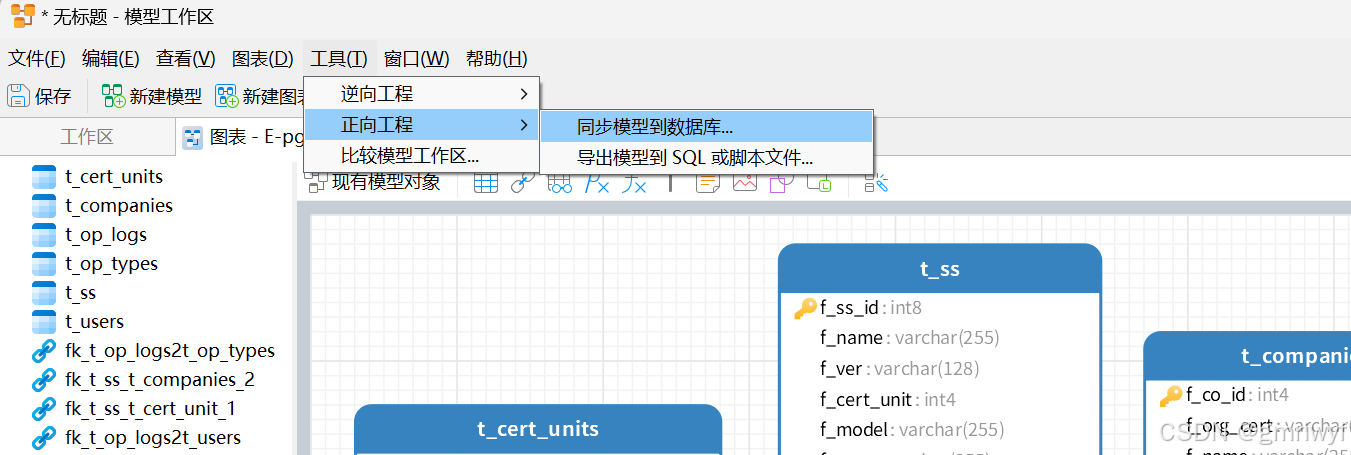

  1. 点击模型工作区窗口的工具菜单,选择"正向工程"下的"同步模型到数据库…"

在这里插入图片描述

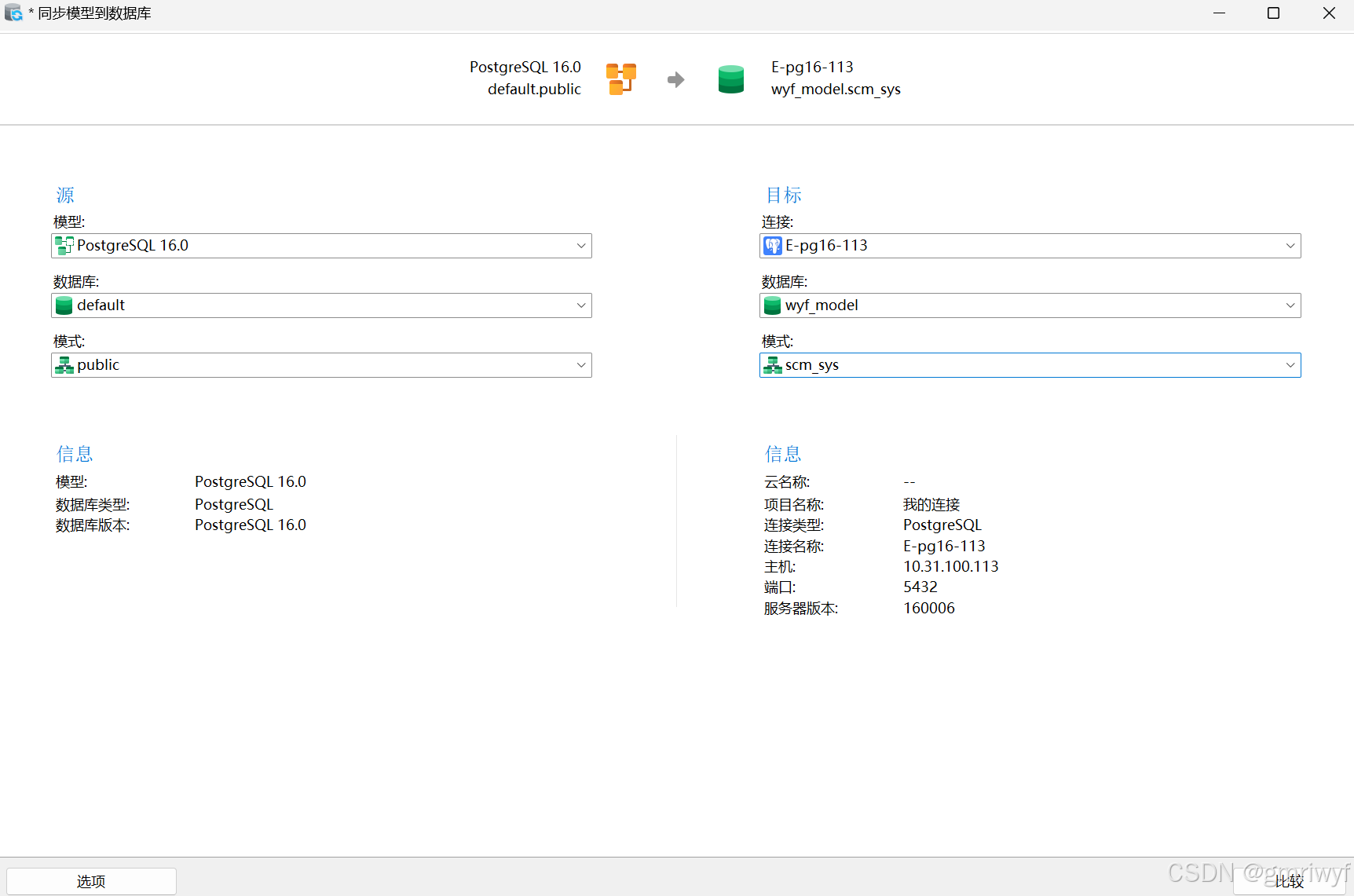

  1. 源是指模型,目标是指目标数据库

在这里插入图片描述

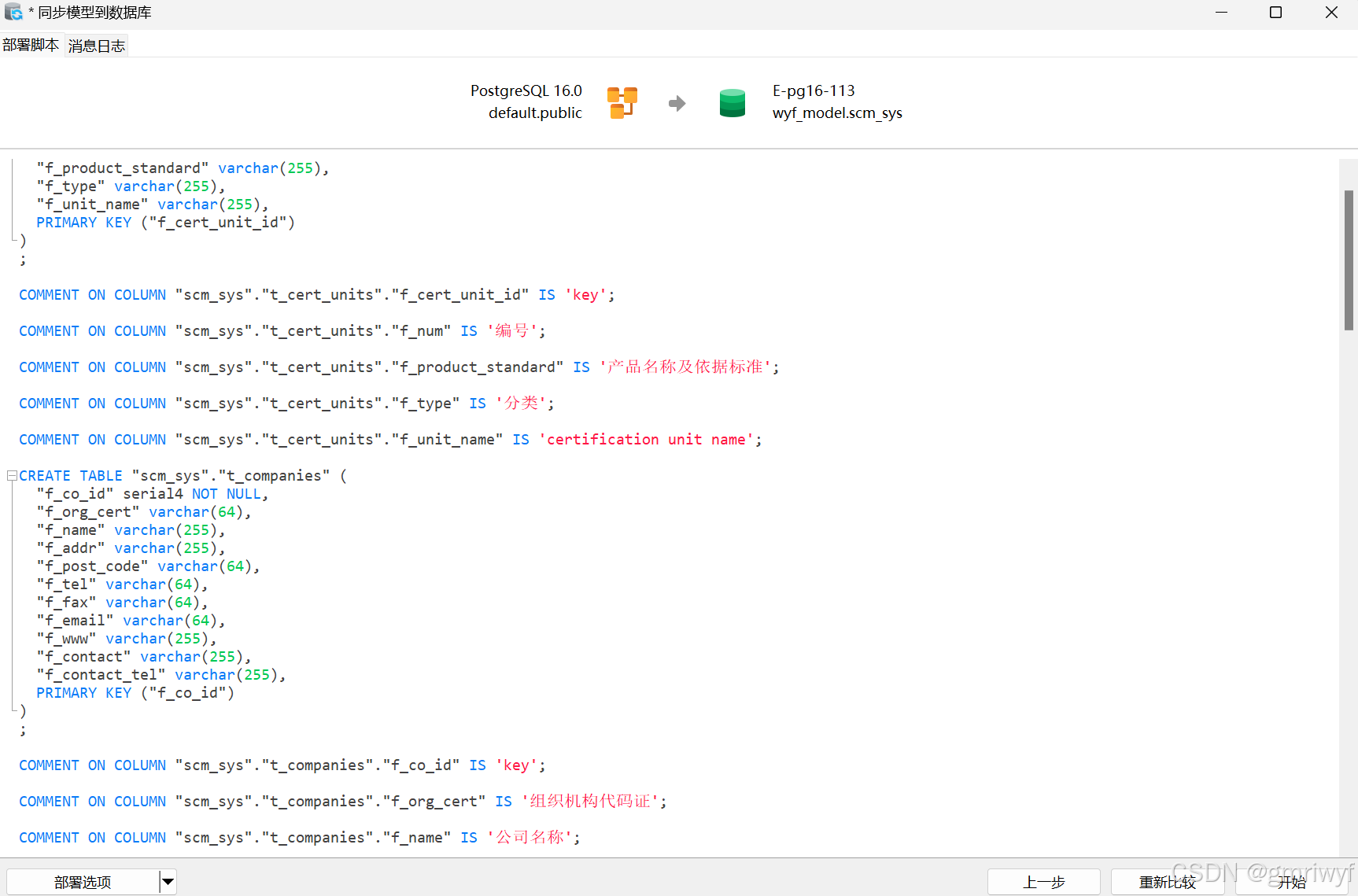

  1. 在左侧(源),选择要创建的对象,然后单击下一步

在这里插入图片描述

在这里插入图片描述

二 逆向方法

1 逆向模式到模型

  1. 连接数据库;
  2. 选择特定的 schema;

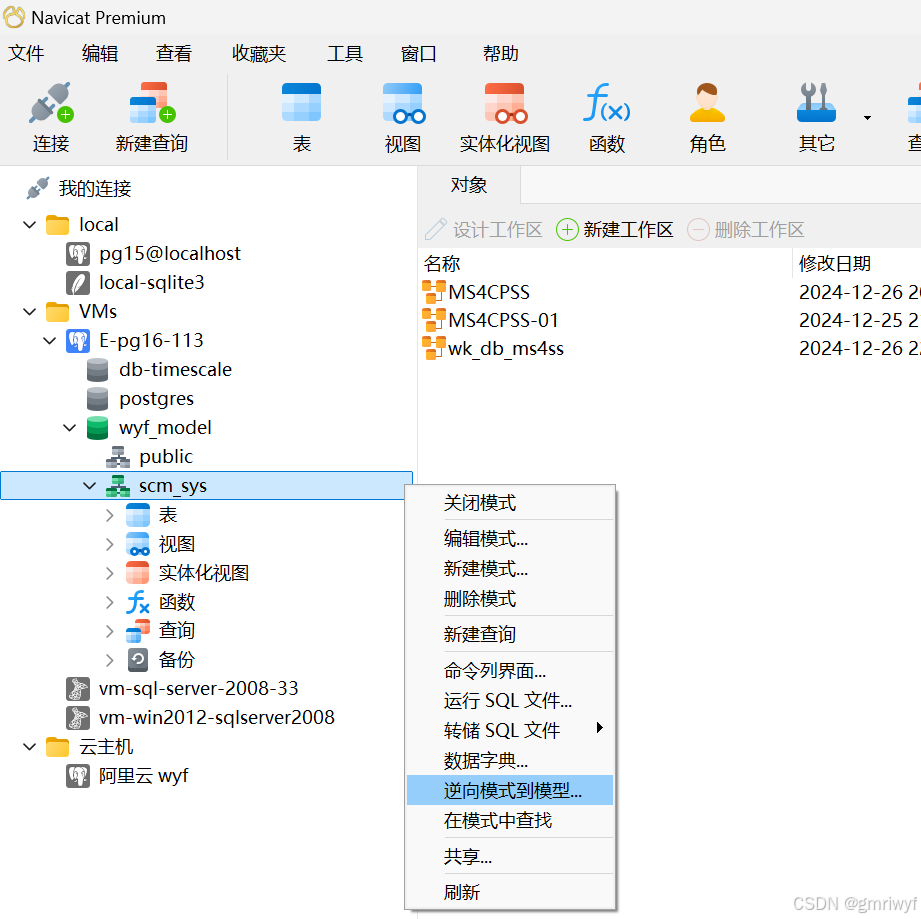

  3. 鼠标右击选定的 schema,选择执行"逆向模式到模型…";

在这里插入图片描述

  1. 在模型工作区窗口,点击"保存"按钮,为工作区命名
  2. 修改模型

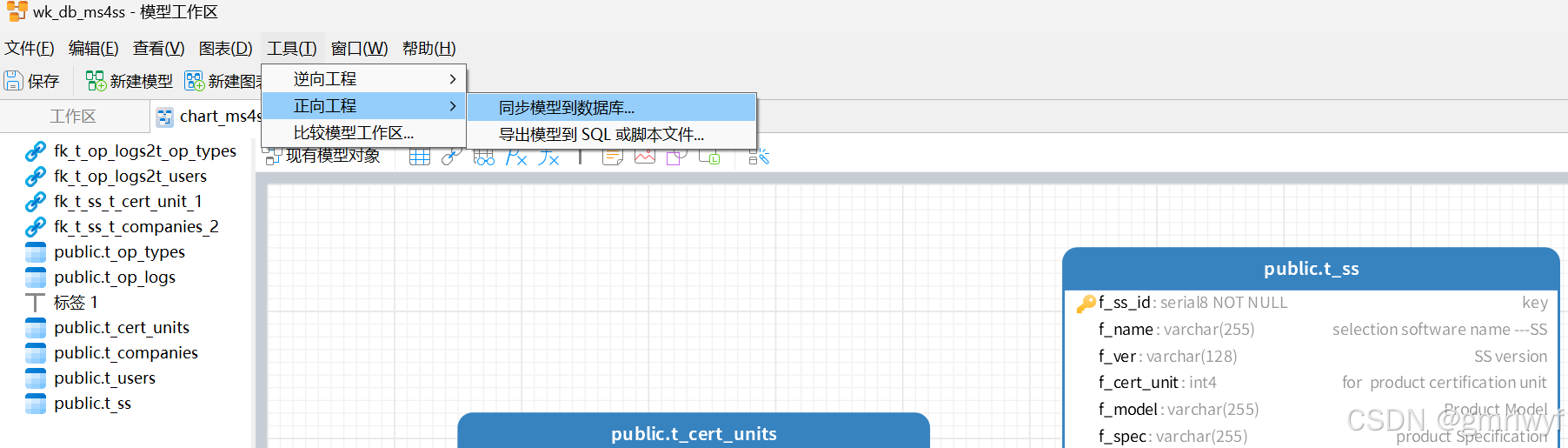

  3. 修改完成后,在模型工作区窗口,选择"工具"菜单,选择"正向工程"下的"同步模型到数据库"。

在这里插入图片描述

三 模型文件的分享

1 拷贝模型文件

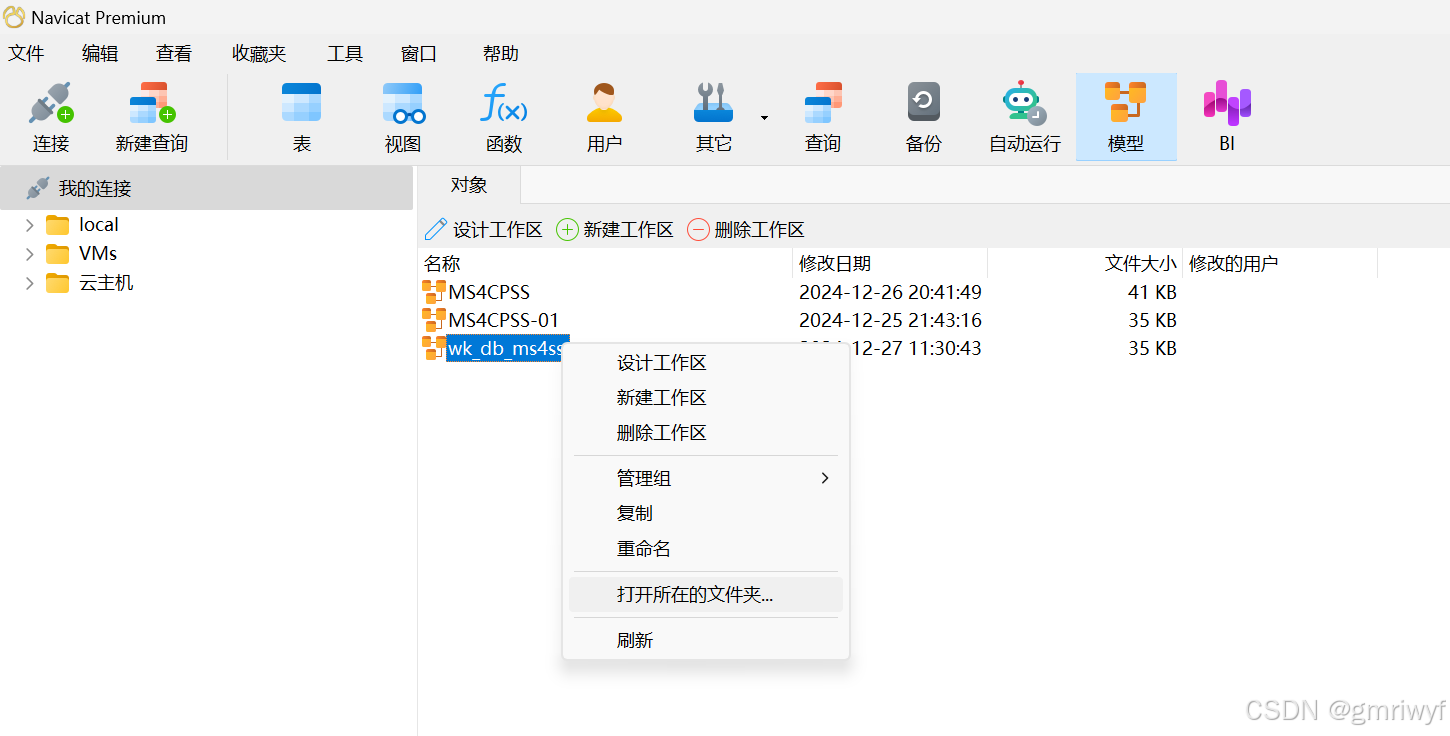

点击"模型"按钮,右击工作区文件名,点击"打开所在文件夹",拷贝 *.nmodel 文件

在这里插入图片描述

2 打开外部模型文件

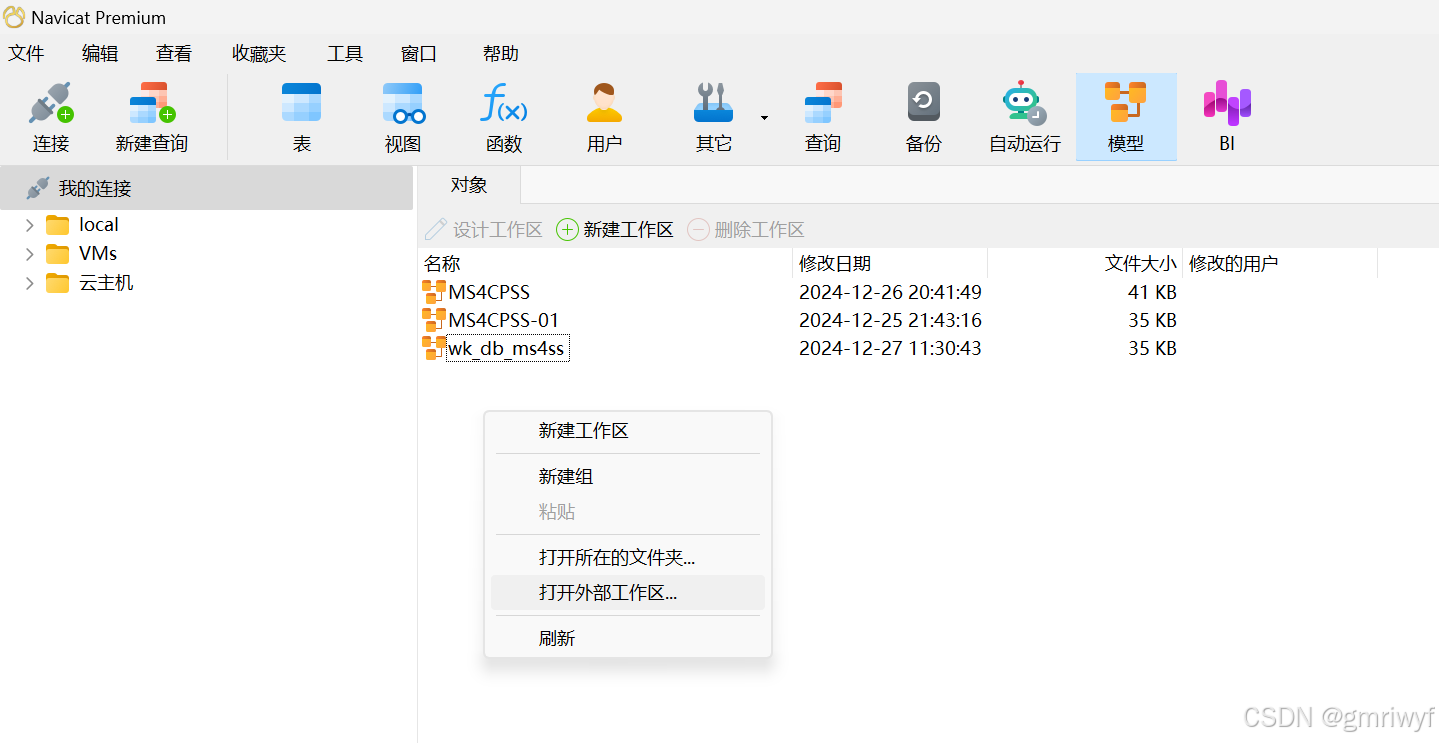

点击"模型"按钮,右击工作区空白处,点击"打开外部工作区",定位 *.nmodel 文件打开即可。

在这里插入图片描述

2024-12-27
