深入了解iOS内存(WWDC 2018)笔记-内存诊断

主要记录下用于分析iOS/macOS 内存问题的笔记。
主要分析命令： vmmap, leaks, malloc_history

一：前言

有 3 种思考方式

• 你想看到对象的创建吗？
• 你想要查看内存中引用对象或地址的内容吗？
• 或者你只是想看看 一个实例有多大？

如果你在进程启动时 启用了 malloc 堆栈日志记录， 那么 malloc_history 可以帮助你查找 该对象的回溯。
如果你只是想看看 在内存中引用对象的内容。 你可以使用 leaks 和在内存页面中 提供的其他工具来帮助你 。
最后 如果你只是想了解 一个区域或一个实例有多大 vmmap 和 heap 是首选工具 作为起始点。
我建议在进程的 Memgraph 上 运行带有 -summary 命令的 vmmap 然后顺着线程继续进行.

二：准备: 生成 .memgraph 文件

下面两种方法二选一，命令行适合不适用Xcode调试的时候。

1. Xcode 导出内存图

勾选Malloc Statck Logging ，这样 malloc_history 才有效果。

xcode 导出 .memgraph

2. 使用命令行行导出内存图
wwdc 上说明了，MallocStackLogging=lite 或者 MallocStackLogging=1, 两种模式，我们选择lite模式，和Xcode选择的一样

terminal 设置环境遍量并启动app:

$ export MallocStackLogging=lite && open /Applications/xxxx.app

app启动后，在合适的时间点抓取内存快照，存入本地文件中：

本地使用命令：
$ leaks PRISMLiveStudio --outputGraph ~/Desktop/test/memgraph/testapp.memgraph

最终效果：

三：分析内存使用的命令

vmmap

• vmmap --summary app.memgraph
dirty size 和 swapped size 才是我们需要关注的内容
  dirty size 代表脏内存大小，我们app希望脏内存越小越好，最好都是clean内存
  swapped size iOS 中代表 压缩的内存，内存统计的是未压缩内存的大小。
  app 使用的总内存一般为 = dirty size + swapped size

  输出底部：


• vmmap --page app.memgraph | grep '.dylib'
  对上面的内容只 看 '.dylib' 动态库


• vmmap --page xxxx.memgraph | egrep "MALLOC_SMALL|REGION TYPE"


leaks

• leaks app.memgraph 命令查看无根内存，代表这不能被释放的无根内存（macOS适用）
• leaks -traceTree 0x000000014b9b4000 PlanetPics.memgraph

heap

• heap App.memgraph 查看堆对象
• heap App.memgraph -sortBySize 按分配的大小排序，找出内存最大的那个元素，比如NSConcreteData
• heap App.megraph -addresses all | ‹classes-pattern> 直接查找上一步NSConcreteData的具体数据 heap App.megraph -addresses NSConcreteData
• heap --quiet App.memgraph --address "NSConcreteData.*[10M-]", 使用通配符，直接找到大于10M的NSConcreteData对象，这非常有用，其他几个工具的 --address 同样适用这个逻辑
• heap log_start_4.16_08.43.memgraph --diffFrom log_start_4.15_14.21.memgraph -s, diffFrom 比较两个的差别。

malloc_history

• malloc_history app.memgraph [address] 找到上一步的有问题的其中一个地址，进行堆栈跟踪
  leaks -traceTree 0x000000014b9b4000 PlanetPics.memgraph
• malloc_history PlanetPics.memgraph --fullStacks 0x000000014b9b4000


综合使用

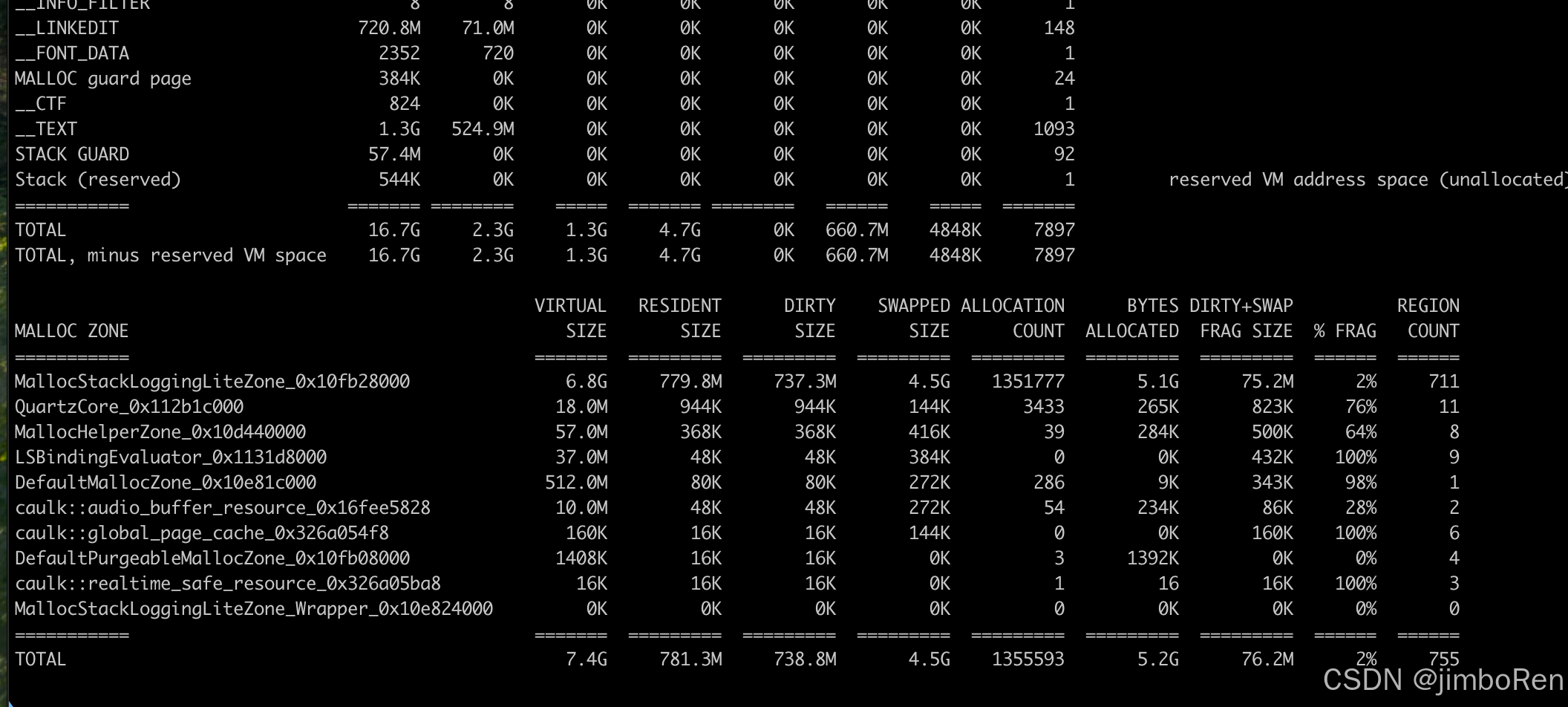

1. vmmap --summary app.memgraph -sortBySize 找出异常大小的模块，

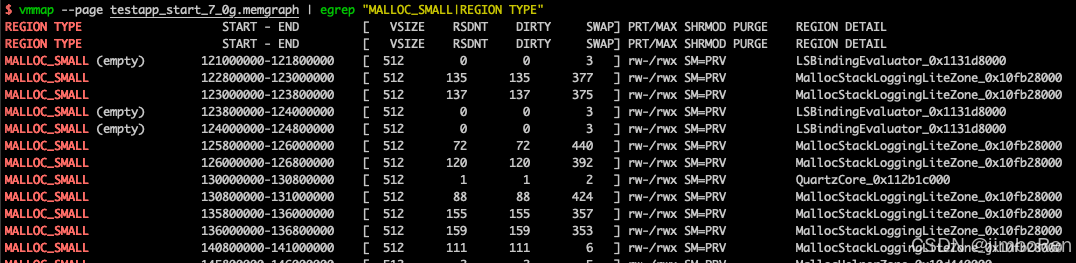

2. 比如异常大小为 MALLOC_SMALL 的子类型 MallocStackLoggingLiteZone_0x10fb28000, 则使用 vmmap --page xxxx.memgraph | egrep "MallocStackLoggingLiteZone_0x10fb28000|REGION TYPE" 查找具体malloc的 类。但是此时拿到的 511800000-512000000 页地址，可能不能用作malloc_history 的分析。
3. 即使2不能回溯堆栈，但是确认了内存是malloc 出来的， 那么我们使用 heap App.memgraph -sortBySize 找到有异常的 malloc 类。

4. 可以通过上面的命令看到 cef_time_delta in cef_time_delta 是异常的地方，申请 总内存5452987312 转换为5GB， 并且数量也很多，平均5358Bytes转换为5KB， 说明内存申请频繁而小。

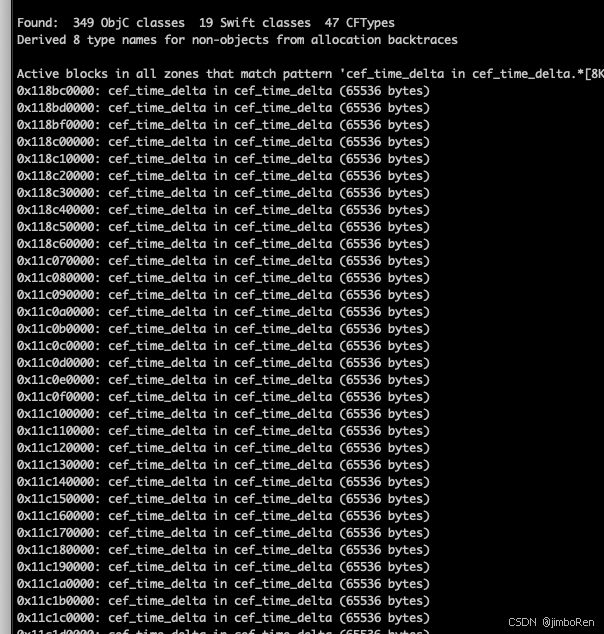

5. 根据上面判断的平均malloc的大小，以及malloc的类型，我们可以组合使用这个命令。heap 最后的.memgraph --diffFrom 开始的.memgraph -addresses "cef_time_delta in cef_time_delta.*[8K-]"， 比较两个文件，新增的“cef_time_delta in cef_time_delta” 内存，并且是大于8k的内存

6. 这里我们可以将地址拿出来，比如0x118bc0000, 然后运行 malloc_history xxx.memgraph -fullStacks 0x118bc0000 命令查看具体堆栈
7. 上一步的内存地址很多的情况，也可以写python 脚本(memgraph_address_to_stack.py)，开启多进程批量分析，然后将结果进行合并展示。

四： Xcode 查看内存泄露

• *.memgraph 还可以使用 Instrument 和 Xcode 打开进行分析.

---

双击app.memgraph 打开Xcode后，
点击筛选可以单独查看内存泄露的内存

链接： https://developer.apple.com/wwdc18/416
