随机从淘宝选择一些模块，供大家学习了解。

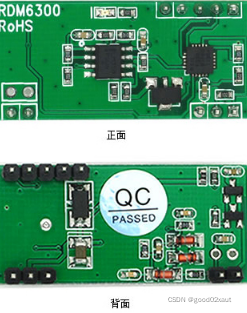

第一图：125K读卡模块，妥妥的单片机+分立元件。

一个IC芯片，旁边还有晶振。只支持EM4100的芯片只读。单片机没有提供T5577的写入功能。

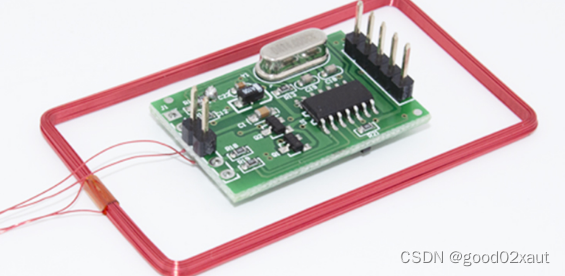

第二图： T5577读写模块，单片机+分立元件

单片机无需晶振，提供T5577的读写接口，但是没有提供EM4100的读功能



第三图： EM4100读模块，单片机+分立元件+放大器

本模块虽然支持多个ID卡的注册，但是也仅限于EM4100读取，没有提供T5577的访问接口。

做工确实很不错



第四图： EM4100读模块，单片机+分立元件+放大器

仅限于EM4100读取，没有提供T5577的访问接口。可以配合Ardunio套件使用。



125K模块，ID读取模块，rfid低频模块，都是默认EM4100读取模块，如果打算使用T5577作为RFID的标签，这些模块就需要特别小心识别啦

：
