Quartz是什么？

QUARTZ主页
 QUARTZ官网-相关文档
 QUARTZ官网-配置说明文档
 SPRINGBOOT官方文档
Quartz is a richly featured, open source job scheduling library that can be integrated within virtually any Java application - from the smallest stand-alone application to the largest e-commerce system. Quartz can be used to create simple or complex schedules for executing tens, hundreds, or even tens-of-thousands of jobs; jobs whose tasks are defined as standard Java components that may execute virtually anything you may program them to do. The Quartz Scheduler includes many enterprise-class features, such as support for JTA transactions and clustering.

Quartz是OpenSymphony开源组织在Job scheduling领域的开源项目，它可以与J2EE与J2SE应用程序相结合，也可以单独使用，Quartz可以用来创建简单或复杂的日程序表。
Quartz是一个任务日程管理系统，一个在预先确定（被纳入日程）的时间到达时，负责执行（或者通知）其他软件组件的系统。
Quartz有一个小JAVA库发布文件，这个库文件包含了所有Quartz核心功能，这些功能的主要接口是Scheduler接口。它提供了简单的操作，例如：将任务纳入日程或者从日程中取消，开始/停止/暂停日程进度。

核心要素

Job：表示一个任务，是定时任务的主体，也是写业务逻辑的地方，如：取消订单、发送邮件等。
JobDetail：表示一个具体的可执行的调度程序，还包含了任务调度的方案和策略，而Job 是该程序所要执行的具体逻辑内容。
Trigger：触发器用来定义任务的执行规则的，如几点执行，几点结束，每隔几分钟执行一次等等。
Scheduler：用来调度任务的，主要用于启动、停止、暂停、恢复等操作，一个Scheduler就是一个调度容器，它可以注册多个 JobDetail 和Trigger，当JobDetail 与 Trigger 组合后，就可以被 Scheduler 容器调度了。

（1）JobDetail：用于定义作业的实例
（2）Trigger：触发器, 执行给定作业计划的组件实例，主要提供了四种类型的触发器：SimpleTrigger、CronTirgger、DateIntervalTrigger和NthIncludedDayTrigger。
（3）Scheduler：与调度程序交互的主要的API，是实际执行调度的控制器
（4）CronScheduleBuilder：用于创建一个Scheduler的生成器
（5）何时触发：通过Trigger来定义, 使用TriggerBuilder进行构建
（6）什么任务：通过JobDetail来定义, 使用JobBuilder进行构建
（7）执行逻辑：通过JOB中的doExecute方法的具体实现, 执行具体的内容
（8）Job接口是真正需要执行的业务逻辑，可以将JobDetail接口理解为是对Job接口的包装，Trigger和Scheduler实际用到的都是JobDetail。

各个核心要素质检的关系：
在这里插入图片描述

调度线程

在 Quartz 中，有两类线程，控制器调度线程和任务执行线程，其中任务执行线程通常使用一个线程池维护一组线程。
在这里插入图片描述

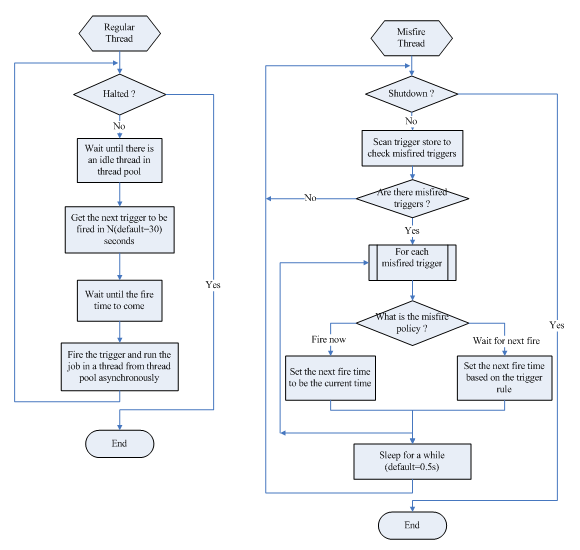

控制器调度线程主要有两个：执行常规调度的线程，和执行 misfired trigger 的线程。常规调度线程轮询存储的所有触发器，如果有需要触发的触发器，即到达了下一次触发的时间，则从任务执行线程池获取一个空闲线程，执行与该触发器关联的任务。Misfire 线程是扫描所有的触发器，查看是否有 misfired trigger，如果存在则根据 misfire 的策略分别处理。
在这里插入图片描述

数据存储

Quartz 中的触发器和任务需要存储下来才能被使用，Quartz 中有两种存储方式：RAMJobStore, JobStoreSupport，其中 RAMJobStore 是将触发器和任务存储在内存中，而 JobStoreSupport 是基于JDCB将触发器和任务存储到数据库中。
在 Quartz 中，JobStoreSupport 使用一个驱动代理来操作触发器和任务的数据存储：StdJDBCDelegate。StdJDBCDelegate 实现了大部分基于标准 JDBC 的功能接口，但是对于各种数据库来说，需要根据其具体实现的特点做某些特殊处理，因此各种数据库需要扩展 StdJDBCDelegate 以实现这些特殊处理，Quartz 已经自带了一些数据库的扩展实现，可以直接使用。

依赖说明

第一种方式（SpringBoot根据自身的版本来选择合适的quartz版本）：

<!-- quartz依赖 -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-quartz</artifactId>
</dependency>

第二种方式（可以灵活选择quartz的版本，当然也可以使用SpringBoot默认的版本）：

<!-- quartz依赖 -->
<dependency>
    <groupId>org.quartz-scheduler</groupId>
    <artifactId>quartz</artifactId>
    <version>2.3.2</version>
    <exclusions>
      <exclusion>
        <groupId>com.mchange</groupId>
        <artifactId>c3p0</artifactId>
      </exclusion>
      <exclusion>
        <groupId>com.zaxxer</groupId>
        <artifactId>*</artifactId>
      </exclusion>
    </exclusions>
</dependency>
<dependency>
    <groupId>org.quartz-scheduler</groupId>
    <artifactId>quartz-jobs</artifactId>
    <version>2.3.2</version>
</dependency>

属性说明

（1）org.quartz.jobStore.driverDelegateClass，用于指定任务持久化的数据库的驱动，可选的值如下：
org.quartz.impl.jdbcjobstore.StdJDBCDelegate（用于完全符合JDBC的驱动程序）
org.quartz.impl.jdbcjobstore.MSSQLDelegate（对于Microsoft SQL Server和Sybase）
org.quartz.impl.jdbcjobstore.PostgreSQLDelegate
org.quartz.impl.jdbcjobstore.WebLogicDelegate（对于WebLogic驱动程序）
org.quartz.impl.jdbcjobstore.oracle.OracleDelegate
org.quartz.impl.jdbcjobstore.oracle.WebLogicOracleDelegate（对于Weblogic中使用的Oracle驱动程序）
org.quartz.impl.jdbcjobstore.oracle.weblogic.WebLogicOracleDelegate（对于在Weblogic中使用的Oracle驱动程序）
org.quartz.impl.jdbcjobstore.CloudscapeDelegate
org.quartz.impl.jdbcjobstore.DB2v6Delegate
org.quartz.impl.jdbcjobstore.DB2v7Delegate
org.quartz.impl.jdbcjobstore.DB2v8Delegate
org.quartz.impl.jdbcjobstore.HSQLDBDelegate
org.quartz.impl.jdbcjobstore.PointbaseDelegate
org.quartz.impl.jdbcjobstore.SybaseDelegate

表结构

以前有12张表，现在只有11张表，现在没有存储触发器监听器的表(qrtz_trigger_listeners)，增加了qrtz_simprop_triggers 表：

序号	表名	描述
1	qrtz_blob_triggers	以BLOB类型存储的触发器
2	qrtz_calendars	存放日历信息，QUARTZ可以配置一个日历来指定一个时间范围
3	qrtz_cron_triggers	存放CRON类型的触发器
4	qrtz_fired_triggers	存放已触发的触发器
5	qrtz_job_details	存放jobDetail的信息
6	qrtz_locks	存放程序的悲观锁的信息(假如使用了悲观锁)
7	qrtz_paused_trigger_graps	存放暂停掉的触发器
8	qrtz_scheduler_state	存放调度器状态
9	qrtz_simple_triggers	存放简单的触发器
10	qrtz_simprop_triggers	存放简单触发器的详细信息
11	qrtz_triggers	存放触发器的基本信息

SQL语句

-- ----------------------------
-- ①. JOB_DETAILS详细信息表
-- ----------------------------
drop table if exists QRTZ_JOB_DETAILS;
create table QRTZ_JOB_DETAILS (
    sched_name           varchar(120)    not null,
    job_name             varchar(200)    not null,
    job_group            varchar(200)    not null,
    description          varchar(250)    null,
    job_class_name       varchar(250)    not null,
    is_durable           varchar(1)      not null,
    is_nonconcurrent     varchar(1)      not null,
    is_update_data       varchar(1)      not null,
    requests_recovery    varchar(1)      not null,
    job_data             blob            null,
    primary key (sched_name,job_name,job_group)
) engine=innodb;

-- ----------------------------
-- ②. 触发器详细信息表, 存储已配置的Trigger的信息
-- ----------------------------
drop table if exists QRTZ_TRIGGERS;
create table QRTZ_TRIGGERS (
    sched_name           varchar(120)    not null,
    trigger_name         varchar(200)    not null,
    trigger_group        varchar(200)    not null,
    job_name             varchar(200)    not null,
    job_group            varchar(200)    not null,
    description          varchar(250)    null,
    next_fire_time       bigint(13)      null,
    prev_fire_time       bigint(13)      null,
    priority             integer         null,
    trigger_state        varchar(16)     not null,
    trigger_type         varchar(8)      not null,
    start_time           bigint(13)      not null,
    end_time             bigint(13)      null,
    calendar_name        varchar(200)    null,
    misfire_instr        smallint(2)     null,
    job_data             blob            null,
    primary key (sched_name,trigger_name,trigger_group),
    foreign key (sched_name,job_name,job_group) references QRTZ_JOB_DETAILS(sched_name,job_name,job_group)
) engine=innodb;

-- ----------------------------
-- ③. 简单触发器详细信息表, 与触发器表进行关联. 存储的信息包括重复次数、间隔、以及已触发的次数
-- ----------------------------
drop table if exists QRTZ_SIMPLE_TRIGGERS;
create table QRTZ_SIMPLE_TRIGGERS (
    sched_name           varchar(120)    not null,
    trigger_name         varchar(200)    not null,
    trigger_group        varchar(200)    not null,
    repeat_count         bigint(7)       not null,
    repeat_interval      bigint(12)      not null,
    times_triggered      bigint(10)      not null,
    primary key (sched_name,trigger_name,trigger_group),
    foreign key (sched_name,trigger_name,trigger_group) references QRTZ_TRIGGERS(sched_name,trigger_name,trigger_group)
) engine=innodb;

-- ----------------------------
-- ④. CRON触发器详细信息表, 与触发器表进行关联. 存储的信息包括CRON表达式和时区信息
-- ----------------------------
drop table if exists QRTZ_CRON_TRIGGERS;
create table QRTZ_CRON_TRIGGERS (
    sched_name           varchar(120)    not null,
    trigger_name         varchar(200)    not null,
    trigger_group        varchar(200)    not null,
    cron_expression      varchar(200)    not null,
    time_zone_id         varchar(80),
    primary key (sched_name,trigger_name,trigger_group),
    foreign key (sched_name,trigger_name,trigger_group) references QRTZ_TRIGGERS(sched_name,trigger_name,trigger_group)
) engine=innodb;

-- ----------------------------
-- ⑤. 自定义触发器详细信息表, Trigger 作为 Blob 类型存储(使用用JDBC创建自定义的TRIGGER类型, JobStore 并不知道如何存储实例的时候)
-- ----------------------------
drop table if exists QRTZ_BLOB_TRIGGERS;
create table QRTZ_BLOB_TRIGGERS (
    sched_name           varchar(120)    not null,
    trigger_name         varchar(200)    not null,
    trigger_group        varchar(200)    not null,
    blob_data            blob            null,
    primary key (sched_name,trigger_name,trigger_group),
    foreign key (sched_name,trigger_name,trigger_group) references QRTZ_TRIGGERS(sched_name,trigger_name,trigger_group)
) engine=innodb;

-- ----------------------------
-- ⑥. 日历信息表, 使用BLOB类型存储存放日历信息, QUARTZ可配置一个日历来指定一个时间范围
-- ----------------------------
drop table if exists QRTZ_CALENDARS;
create table QRTZ_CALENDARS (
    sched_name           varchar(120)    not null,
    calendar_name        varchar(200)    not null,
    calendar             blob            not null,
    primary key (sched_name,calendar_name)
) engine=innodb;

-- ----------------------------
-- ⑦. 存储已暂停的触发器组的信息
-- ----------------------------
drop table if exists QRTZ_PAUSED_TRIGGER_GRPS;
create table QRTZ_PAUSED_TRIGGER_GRPS (
    sched_name           varchar(120)    not null,
    trigger_group        varchar(200)    not null,
    primary key (sched_name,trigger_group)
) engine=innodb;

-- ----------------------------
-- ⑧. 存储与已触发的触发器相关的状态信息, 以及相关联的JOB的执行信息
-- ----------------------------
drop table if exists QRTZ_FIRED_TRIGGERS;
create table QRTZ_FIRED_TRIGGERS (
    sched_name           varchar(120)    not null,
    entry_id             varchar(95)     not null,
    trigger_name         varchar(200)    not null,
    trigger_group        varchar(200)    not null,
    instance_name        varchar(200)    not null,
    fired_time           bigint(13)      not null,
    sched_time           bigint(13)      not null,
    priority             integer         not null,
    state                varchar(16)     not null,
    job_name             varchar(200)    null,
    job_group            varchar(200)    null,
    is_nonconcurrent     varchar(1)      null,
    requests_recovery    varchar(1)      null,
    primary key (sched_name,entry_id)
) engine=innodb;

-- ----------------------------
-- ⑨. 存储少量的有关调度器(SCHEDULER)的状态信息, 假如是用于集群中, 可以看到其他的SCHEDULER实例
-- ----------------------------
drop table if exists QRTZ_SCHEDULER_STATE;
create table QRTZ_SCHEDULER_STATE (
    sched_name           varchar(120)    not null,
    instance_name        varchar(200)    not null,
    last_checkin_time    bigint(13)      not null,
    checkin_interval     bigint(13)      not null,
    primary key (sched_name,instance_name)
) engine=innodb;

-- ----------------------------
-- ⑩. 存储程序的悲观锁的信息(假如使用了悲观锁)
-- ----------------------------
drop table if exists QRTZ_LOCKS;
create table QRTZ_LOCKS (
    sched_name           varchar(120)    not null,
    lock_name            varchar(40)     not null,
    primary key (sched_name,lock_name)
) engine=innodb;

-- ----------------------------
-- 11. 简单触发器详细信息表, 与触发器表进行关联
-- ----------------------------

drop table if exists QRTZ_SIMPROP_TRIGGERS;
create table QRTZ_SIMPROP_TRIGGERS (
    sched_name           varchar(120)    not null,
    trigger_name         varchar(200)    not null,
    trigger_group        varchar(200)    not null,
    str_prop_1           varchar(512)    null,
    str_prop_2           varchar(512)    null,
    str_prop_3           varchar(512)    null,
    int_prop_1           int             null,
    int_prop_2           int             null,
    long_prop_1          bigint          null,
    long_prop_2          bigint          null,
    dec_prop_1           numeric(13,4)   null,
    dec_prop_2           numeric(13,4)   null,
    bool_prop_1          varchar(1)      null,
    bool_prop_2          varchar(1)      null,
    primary key (sched_name,trigger_name,trigger_group),
    foreign key (sched_name,trigger_name,trigger_group) references QRTZ_TRIGGERS(sched_name,trigger_name,trigger_group)
) engine=innodb;

commit;
