5GC-架构及网元

**

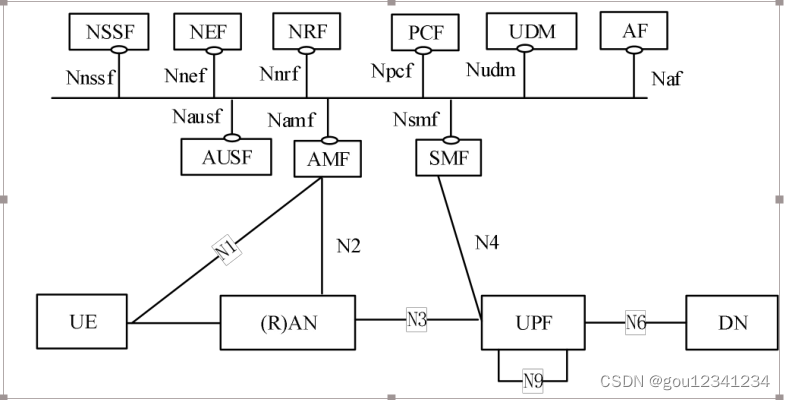

SBA（Service-Based Architecture）架构：

**

• 每个网元对外暴露多种服务，其他网元通过HTTP API的形式来调用该服务
• 对外暴露的接口称之为SBI，书写格式以大写N开头，加上小写的网元名字，如Namf
• 当有业务需要时，任意核心网网元之间均可以直接互访。没有限制。

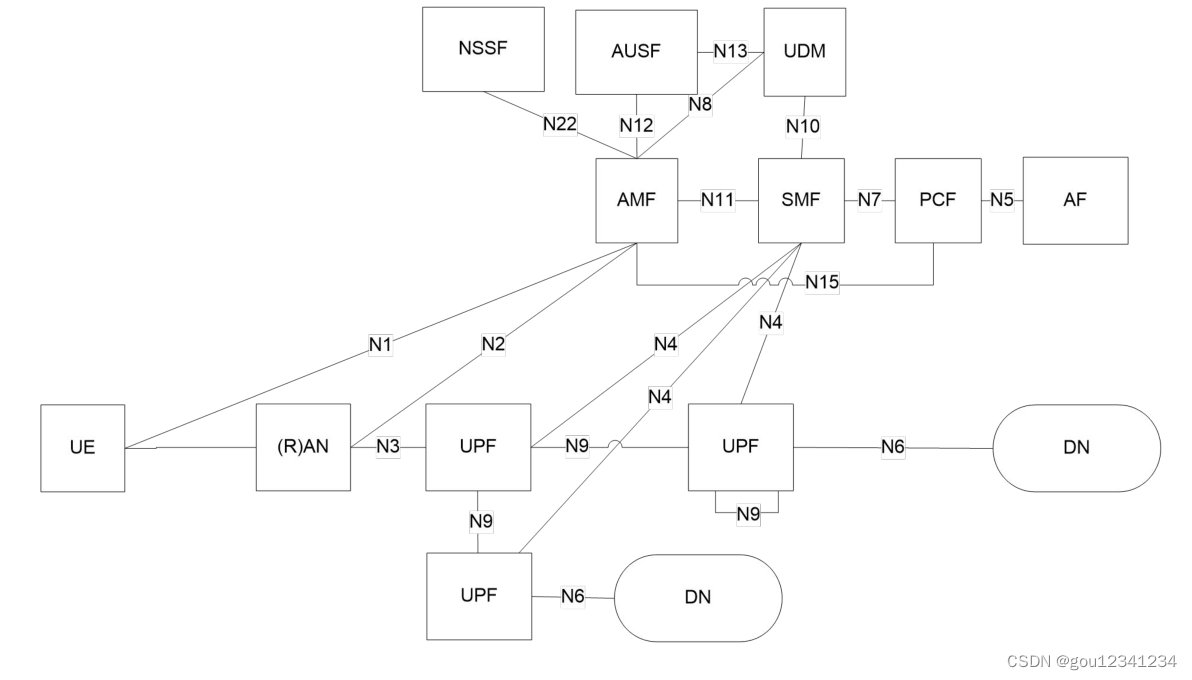

• 功能和SBA架构是一样的。但为了方便交流，给需要互访的两个网元之间依然制定了参考点，以大写的N开头，后面跟一个数字。如N11代表AMF和SMF之间的接口。
• 交流时如果N11有故障，马上知道是AMF和SMF，如果Namf，则不确定是具体哪里有问题。

注意：并不是所有网元都有SBI接口（或者对外暴露服务），只有核心网控制面网元才有SBI接口。如RAN、UPF都没有SBI接口。依然采用传统的点到点接口，如N2。

**

5GC系统架构的网络功能NF

**

• Authentication Server Function (AUSF) —— 鉴权服务器功能
  负责用户鉴权数据相关的处理

• Access and Mobility Management Function (AMF) —— 接入和移动性管理功能
  负责用户的移动性和接入管理

• Session Management Function (SMF) —— 会话管理功能
  负责用户会话管理

• Network Exposure Function (NEF) —— 网络开放功能
  负责对外开放网络数据

• Network Repository Function (NRF) —— 网络存储功能
  负责对NF进行登记和管理

• Policy Control Function (PCF) —— 策略控制功能
  负责策略控制

• Unified Data Management (UDM) —— 统一数据管理
  负责前台数据的统一处理，包括用户标识、用户签约数据、鉴权数据等

• Application Function (AF) —— 应用功能
  负责与3GPP核心网交互以提供服务

• User Plane Function (UPF) —— 用户平面功能
  全权负责用户面的路由和转发功能

• (Radio) Access Network ( ( R )AN) —— （无线）接入网

• User Equipment (UE) —— 用户设备

• Data Network (DN) —— 数据网络（DN）
  运营商服务，互联网接入或第三方服务

• Unified Data Repository (UDR) —— 统一数据存储
  存储结构化数据

• Unstructured Data Storage Function (UDSF) ）—— 非结构化数据存储功能
  存储任何NF的非结构化数据，例如AMF和SMF使用的会话ID、状态数据

• Network Slice Selection Function (NSSF) —— 网络切片选择功能
  负责管理网络切片相关的信息

• 5G-Equipment Identity Register (5G-EIR) —— 5G设备识别寄存器
  可选功能，检查PEI（永久设备标识符）的状态

• Security Edge Protection Proxy (SEPP) —— 安全边缘保护代理
  负责PLMN间控制平面接口的信令消息过滤和监管，以及拓扑隐藏

• Network Data Analytics Function (NWDAF) ）—— 网络数据分析功能
  运营商管理的网络分析逻辑功能，提供负载级别分析

核心网的核心功能： 移动管理、会话管理及数据传输。
