1 功能说明
在Microsoft office Excel中访问WinCC的历史数据,实现如下图所示的报表:
图1: Excel中访问WinCC的历史数据生成报表
选择日期后,可以生成当天的风机参数日报表(报表数据来自WinCC)。
2 WinCC/Connectivity Pack 介绍
WinCC变量归档数据是以压缩的形式存储在数据库中,需要通过 WinCC/Connectivity Pack提供的OLE-DB接口才能够解压并读取这些数据。
2.1 连接字符串
“Provider=WinCCOLEDBProvider.1; Catalog= ***; Data Source= ***;“
其中:
Catalog:WinCC运行数据库的名称
注意:当修改项目名称或在其它计算机上打开原项目时, Catalog会发生变化。
建议使用WinCC系统变量 “@DatasourceNameRT” 获得当前的Catalog。
Data Source :服务器名称
本地:“.\WinCC” 或者 “<计算机名称>\WinCC”
远程:“<计算机名称>\WinCC”
2.2 查询语句
“TAG:R,<ValueID or ValueName>,<TimeBegin>,<TimeEnd>[,<SQL_clause>][,<TimeStep>]”
其中:
ValueName:格式为“ArchiveName\Value_Name”,可以使用多个名称。
TimeBegin,TimeEnd:时间范围,格式 “YYYY-MM-DD hh:mm:ss.msc”。
SQL_Clause:SQL 语法中的过滤标准。

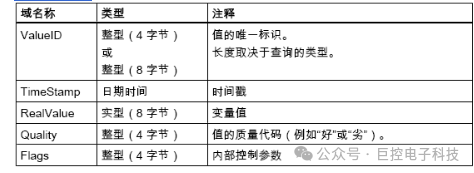

3.3 查询结果
注意,WinCC的归档数据是使用UTC(协调世界时)时间保存的。
3 本地计算机访问
3.1 WinCC组态
3.1.1 WinCC中创建变量
Fan1_T1:进口温度
Fan1_T2:出口温度
Fan1_P1:进口压力
Fan1_P2:出口压力
3.1.2 变量归档组态

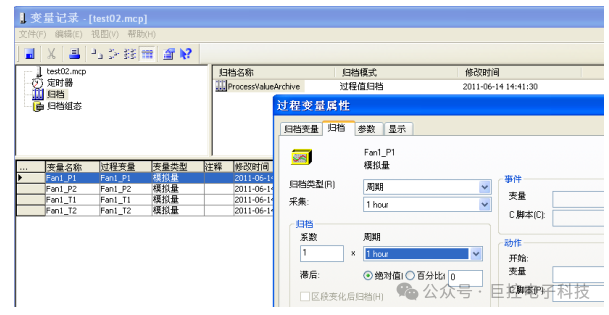

1)对以上变量进行归档,归档周期为1小时:
图2: 变量归档
2)设置整点归档

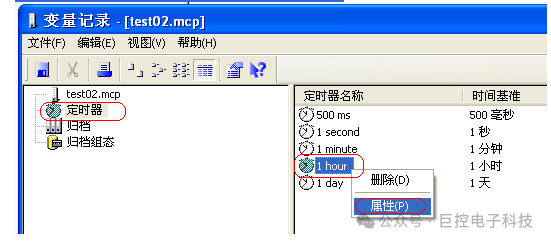

选择“1小时”定时器,右键,选择“属性”:
图3:定时器设置

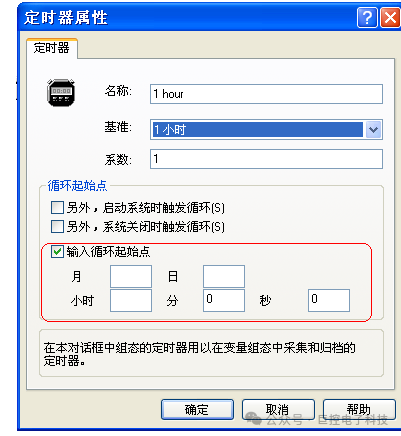

在定时器属性对话框中,设置输入循环起始点为0分0秒:
图4:定时器属性设置
3.2 Excel组态
3.2.1 创建Excel模板
创建如下图所示的Excel模板:

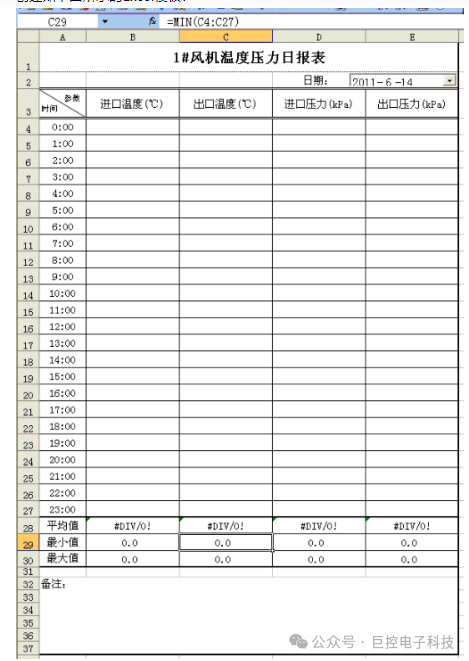

图5:Excel模板
其中,每天整点的参数值从WinCC数据库中直接读取,平均值、最大值、最小值由Excel本身的函数实现。
关于如何插入日期控件:
第一步,显示控件工具箱:

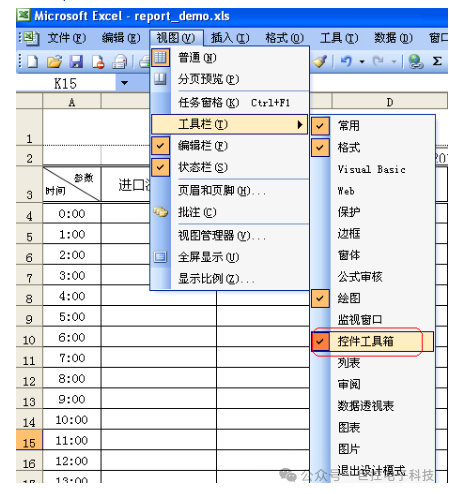

图6:显示“控件工具箱”

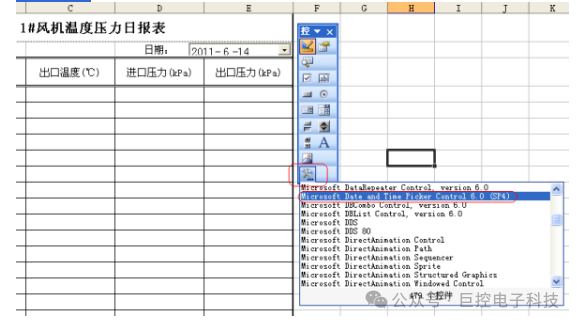

第二步,在控件工具箱中选择“其它控件”,然后选择“Microsoft Date and Time Picker Control 6.0”,把控件放到合适的位置并拖拽到合适大小。
图7:插入日历控件
3.2.2 在Excel中编写脚本
1)VBA编辑器

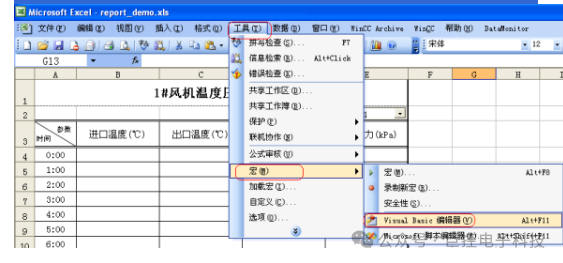

点击“工具”菜单“宏”“Visual Basic 编辑器”,打开Excel VBA编辑器:
图8:打开VBA编辑器

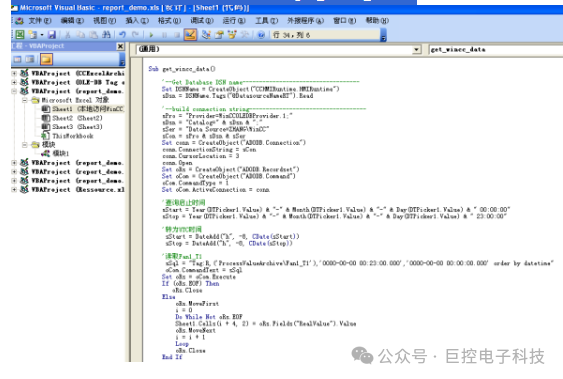

2)创建读取WinCC历史数据的VBA子程序get_wincc_data:
图9:get_wincc_data
脚本包括以下几部分:
(1)获得WinCC运行数据库名称
以上脚本只能读取本地WinCC的变量值,并且需要插入“WinCC HMIRuntime 1.0 Type Library”对象:

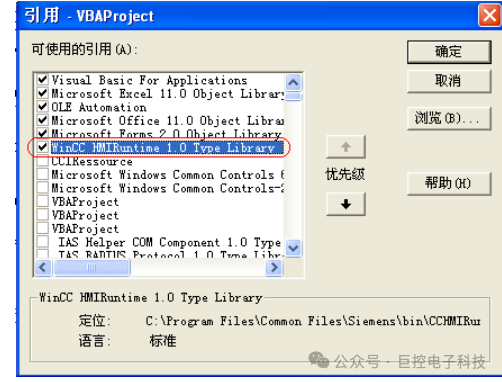

图10:插入“WinCC HMIRuntime 1.0 Type Library”对象

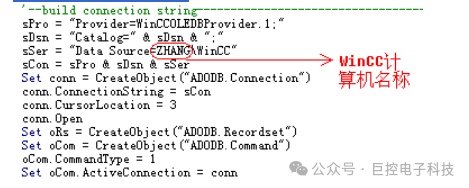

(2)创建连接字符串:

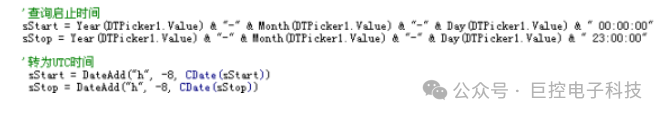

(3)转换查询时间为UTC时间:

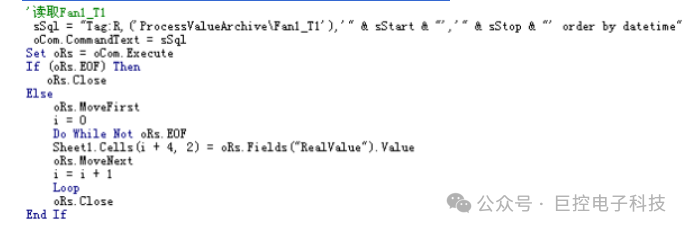

(4)四个参数值的查询(以查询“进口温度”为例):
3.2.3 调用脚本
在时间控件Change事件中调用子程序get_wincc_data :
3.2.4 运行Excel中的脚本

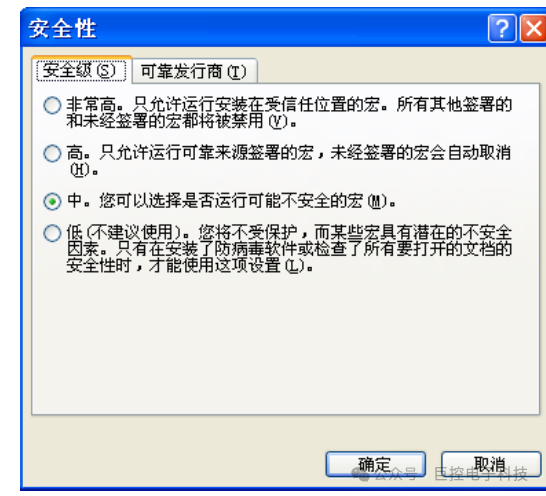

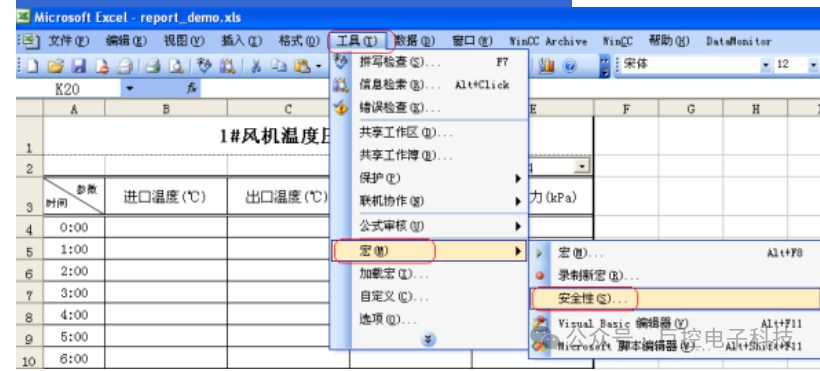

首先要设置宏的安全性为“中”或“低”(不建议使用):
图11:“宏”安全性设置1
图12:“宏”安全性设置2
若宏的安全性为 “低”,脚本将直接运行,没有任何提示;若宏的安全性为 “中”,则打开Excel时将有如下提示:

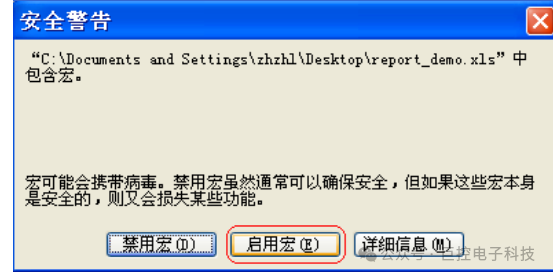

图13 安全提示

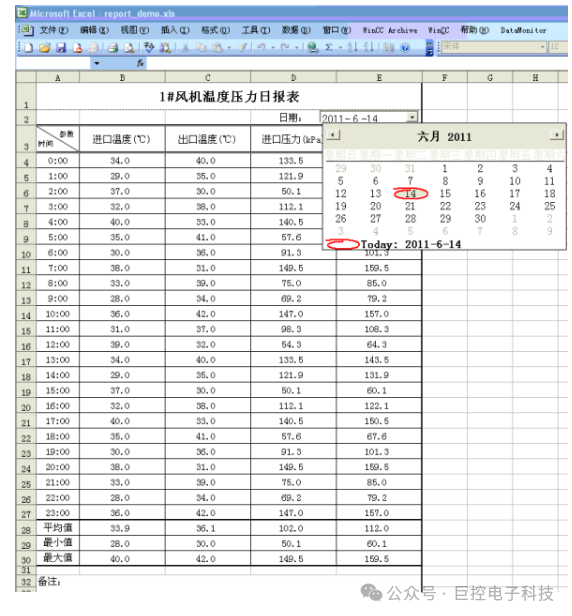

此时,通过日期控件选择日期后,Excel读取WinCC的数据并写入到不同的单元格中:

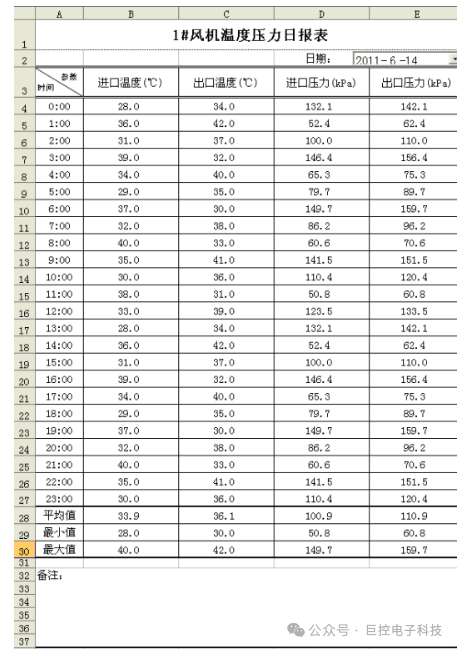

图14:运行结果
4 远程计算机访问
Excel访问远程计算机WinCC的历史数据,需要注意:
4.1 OLE-DB接口
如果客户端计算机没有安装WinCC或者DataMonitor软件,则需要安装Connectivity Pack软件来提供OLE-DB接口。
4.2 WinCC运行数据库名称的获得
可以通过以下两种方法在Excel中中读取远程WinCC运行数据库的名称:
1)编写OPC客户端脚本
WinCC激活后将作为一个标准的OPC服务器,可以在Excel中编写OPC 客户端脚本读取变量“@DatasourceNameRT”的值

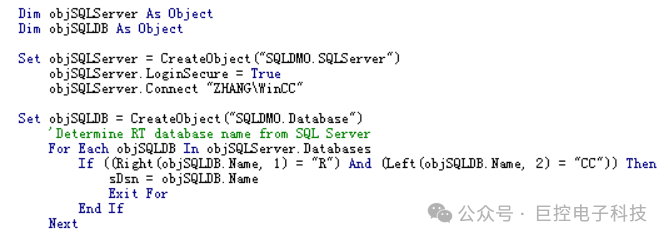

2)使用以下脚本也可以获得远程WinCC运行数据库的名称:
使用以上脚本时需要注意:
(1)在Excel计算机用户管理下注册WinCC计算机的(可以登录WinCC/SQL)用户名和密码。

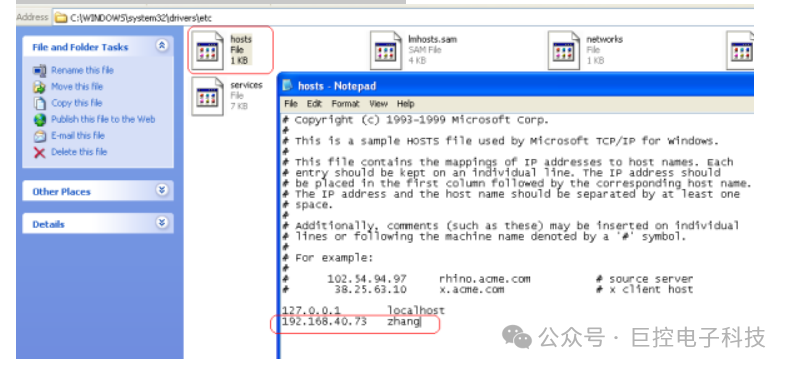

(2)修改Excel计算机Windows的hosts文件:
