正文共：1543 字 13 图，预估阅读时间：5 分钟

之前做技术支持的时候，经常有客户打电话问，“我这里新买了一台设备，应该怎么用啊？”

这个时候往往客户的需求是比较简单的，只要用最简单的方法能配置上网就可以了。以这台MSR810-W为例，一般的需求不外乎以下2点：

1、需要使用PPPOE拨号的方式连接到互联网；

2、需要开启DHCP功能，为终端动态分配IP地址。

如果有额外的需求，那可能会是以下2个之一：

3、需要使用设备的WLAN功能，连接一些无线用户，最好地址跟有线用户分开；

4、可能用户有两条线路，需要做主备链路或者负载分担。

1、DHCP配置

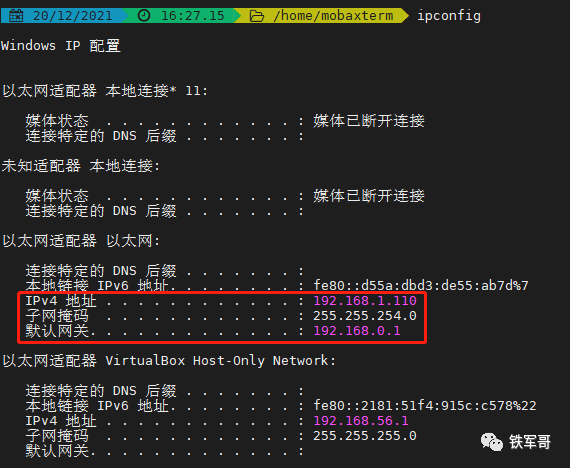

比较友好的是，像MSR810这种低端设备，默认开启了DHCP功能，只要将电脑接入到LAN口下面，即可自动获取到192.168.0.1/23网段的地址。

并且设备默认配置了一个admin账户，密码也是admin，可以直接通过Web浏览器远程登录设备（192.168.0.1）。

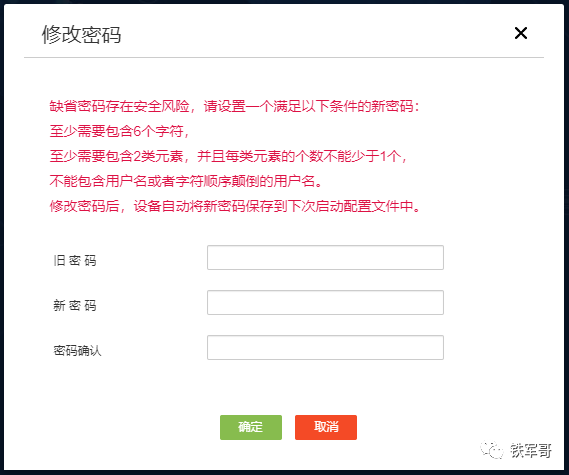

首次登陆会提示修改密码。

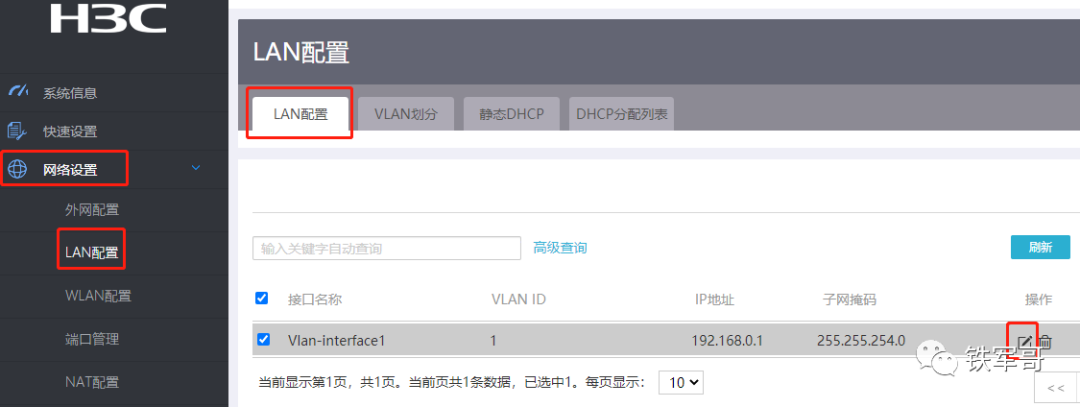

登陆成功之后，可以在“网络设置→LAN配置”中的“LAN配置”调整内网网关、DHCP地址池等配置。点击接口后面的修改按钮。

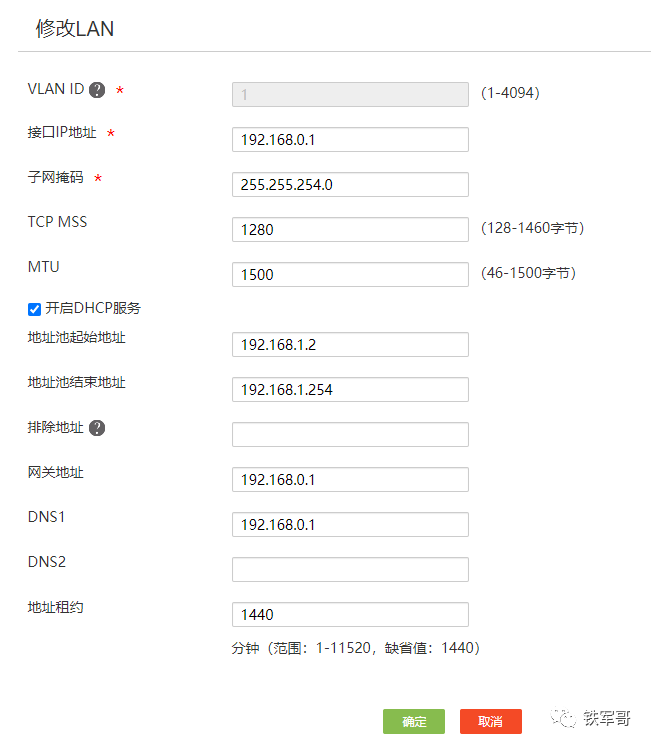

根据自身需求进行修改即可。

2、PPPOE拨号配置

对于拨号，肯定是需要账号密码的，所以需要将以下命令中PPPOE拨号的账号密码进行替换。示例中的账号为17703180318，密码为770318。

#
dialer-group 10 rule ip permit
#
interface Dialer10
 ppp chap password simple 770318
 ppp chap user 17703180318
 ppp ipcp dns request
 ppp pap local-user 17703180318 password simple 770318
 dialer bundle enable
 dialer-group 10
 dialer timer idle 0
 dialer timer autodial 60
 ip address ppp-negotiate
 nat outbound
#
interface GigabitEthernet0/0
 pppoe-client dial-bundle-number 10
#
ip route-static 0.0.0.0 0 Dialer10

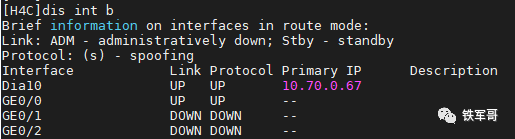

配置完成之后，可以通过以下命令查看Dialer拨号口的地址获取状况。

display interface brief

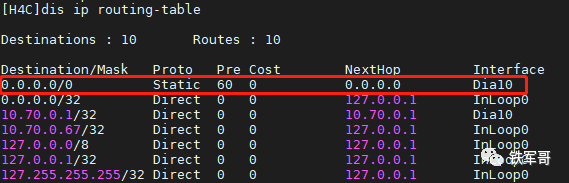

通过以下命令查看设备路由信息，有全0的这条路由就可以了。

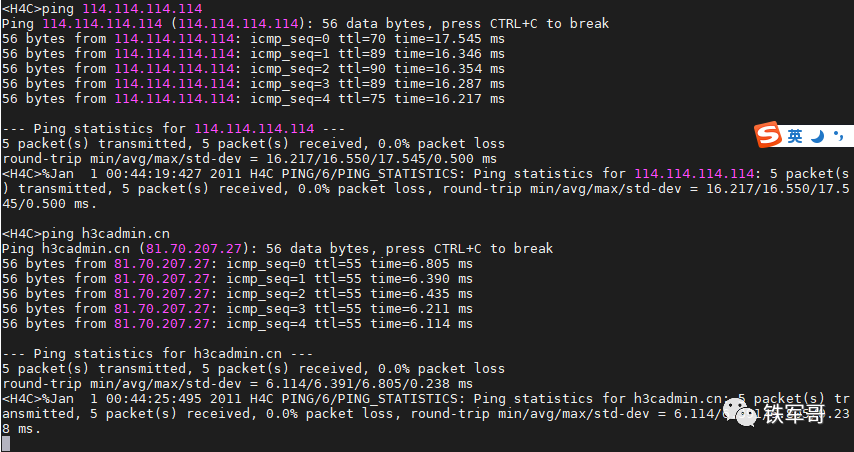

或者可以直接测试访问公网是否正常。

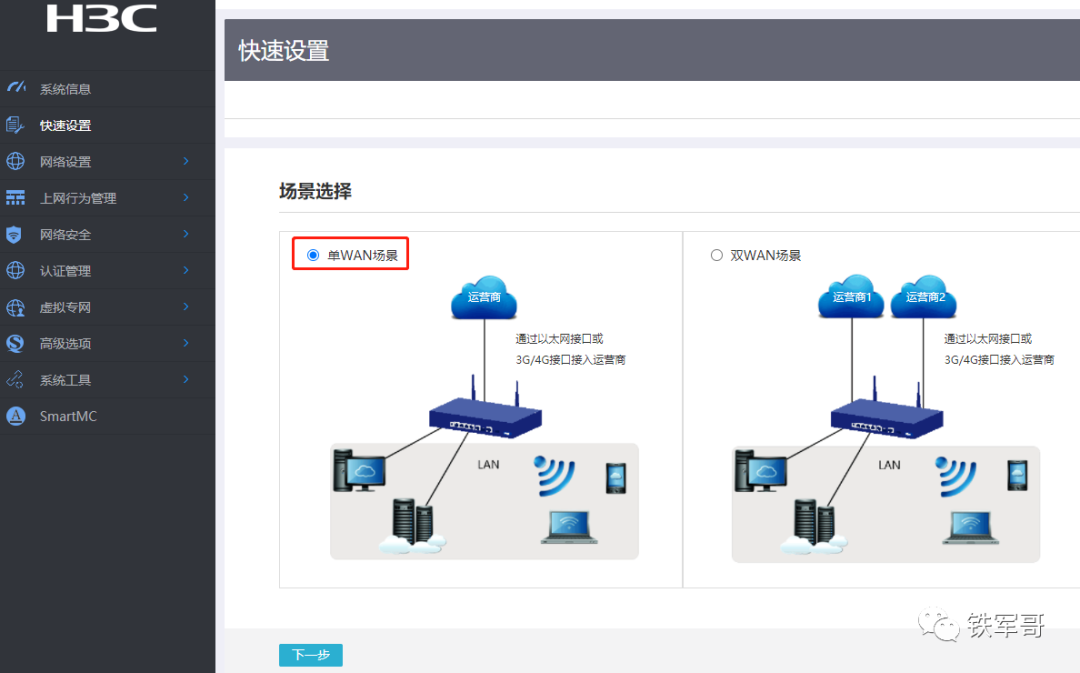

可能Web的配置更简单一些，在“快速设置”中选择“单WAN场景”，点击下一步。

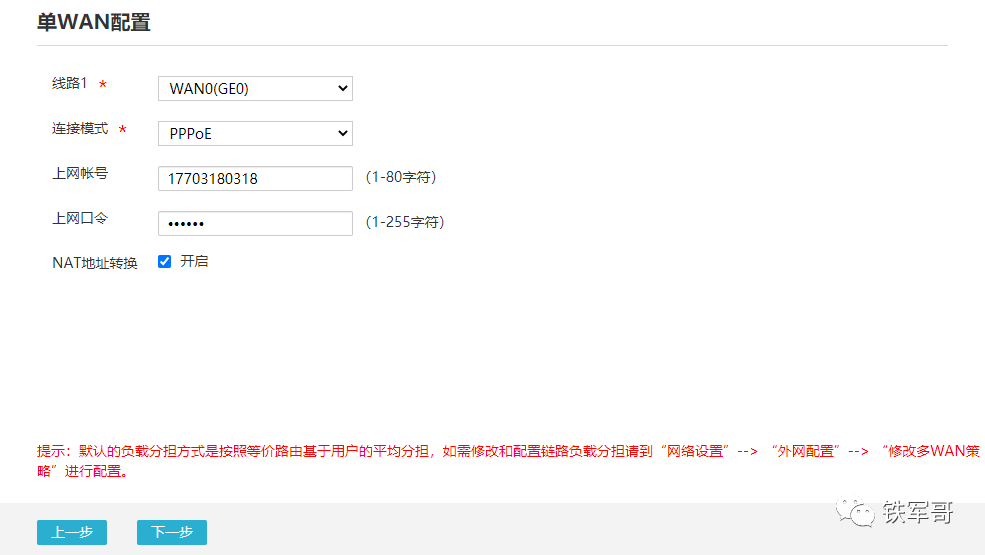

线路选择接线的“WAN0(GE0)”口，输入账号密码即可。

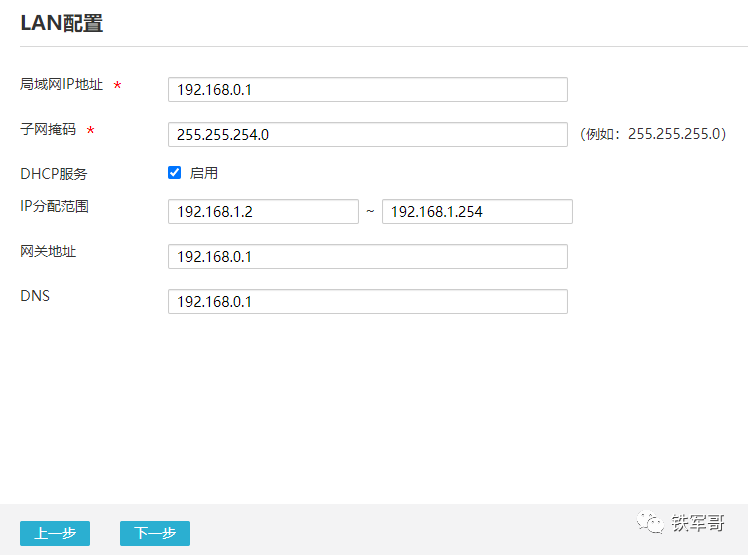

然后是LAN配置，保持默认或自定义修改。

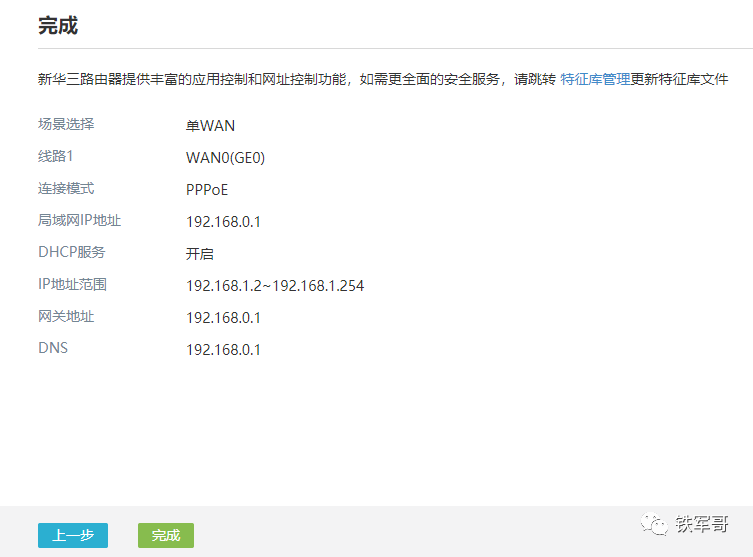

确认配置。

一般来讲，到这里WAN口的配置就OK了。做完前两步，终端已经能够通过有线正常上网了。

3、开启设备WLAN功能

WLAN设备的几个关键参数就是SSID和PSK密钥，在以下配置中，SSID为H4C，PSK密钥为tiejunge，可以替换之后直接刷入。

之前介绍过一个无线速率最高只能协商到54M的问题，还记得吗？

使用TKIP以及WEP加密方式，无线速率最高只能协商到54M，而不加密或者使用CCMP方式，则可以协商到正常速率。

所以配置中加密套件cipher-suite使用ccmp，安全信息元素security-ie使用wpa和rsn（wpa2）。再将无线服务模板绑定到射频口下即可。

#
wlan service-template h4c
 ssid H4C
 vlan 10
 akm mode psk
 preshared-key pass-phrase simple tiejunge
 cipher-suite ccmp
 security-ie rsn
 security-ie wpa
 service-template enable
#
interface WLAN-Radio0/0
 service-template h4c
 channel band-width 40

最后的channel band-width 40是什么意思呢？是射频的带宽，默认是band-width 20，也就是20 M，此时无线速率最大到144 Mbps；如果配置为40 M，最大无线速率可以协商到300 Mbps。

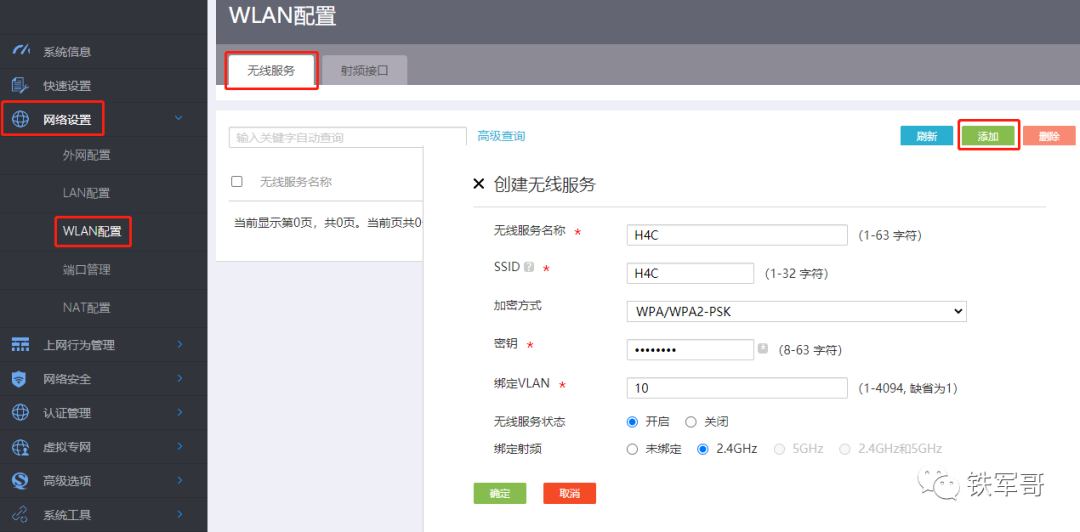

上面的配置好像又是Web 页面配置方便一些，直接在“网络设置→WLAN配置”的“无线服务”中，点击“添加”，并填入关键信息即可。

这里使用了VLAN10，那对应的就要增加一个VLAN10的虚接口以及一个DHCP地址池。

#
interface Vlan-interface10
 ip address 172.16.192.1 255.255.255.0
#
dhcp server ip-pool wlan
 gateway-list 172.16.192.1
 network 172.16.192.0 mask 255.255.255.0
 dns-list 114.114.114.114

这样，有线用户就是192.168.0.0/23网段的地址，无线用户就是172.16.192.0/24网段的地址了。

4、双WAN配置

这台MSR810-W默认有两个三层口：GE0/0和GE0/5，但是GE0/5是光口，一般普通场景用到的可能性比较小。所以如果需要用双WAN口，那就得把1-4中的一个二层口切换为三层口。

因为GE0/4口挨着GE0/0口，那就拿他开刀吧。

#
interface GigabitEthernet0/4
 port link-mode route

我们假设接口GE0/4使用固定IP地址，地址为12.23.34.45/24，网关为12.23.34.1/24。因为固定IP地址带宽比较小，所以作为备用线路。

#
interface GigabitEthernet0/4
 port link-mode route
 ip address 12.23.34.45 255.255.255.0
 dns server 114.114.114.114
 nat outbound
#
ip route-static 0.0.0.0 0 12.23.34.1 preference 100

因为设备不支持负载均衡，但是我们也可以使用策略路由实现负载分担。需要注意Dialer0和GE0/4两个接口工作在负载分担模式，默认会按照配置顺序逐包轮流选择有效的出接口转发，大流量时可能会增加设备负载，影响转发性能。

#
acl advanced 3402
 rule 0 permit ip
#
policy-based-route wan permit node 10
 if-match acl 3402
 apply loadshare output-interface
 apply output-interface Dialer10
 apply output-interface GigabitEthernet0/4
#
interface Vlan-interface1
 ip policy-based-route wan
#
interface Vlan-interface10
 ip policy-based-route wan

如果要完整的双WAN+WLAN的配置，那就是下面这样的。

#
dialer-group 10 rule ip permit
#
ip load-sharing mode per-flow src-ip global
#
dhcp enable
dhcp server always-broadcast
#
dns proxy enable
#
vlan 1
#
vlan 10
#
dhcp server ip-pool lan1
 gateway-list 192.168.0.1
 network 192.168.0.0 mask 255.255.254.0
 address range 192.168.1.2 192.168.1.254
 dns-list 192.168.0.1
#
dhcp server ip-pool wlan
 gateway-list 172.16.192.1
 network 172.16.192.0 mask 255.255.255.0
 dns-list 114.114.114.114
#
policy-based-route wan permit node 10
 if-match acl 3402
 apply loadshare output-interface
 apply output-interface GigabitEthernet0/4
 apply output-interface Dialer0
#
wlan service-template h4c
 ssid H4C
 vlan 10
 akm mode psk
 preshared-key pass-phrase simple tiejunge
 cipher-suite ccmp
 security-ie rsn
 security-ie wpa
 service-template enable
#
interface Dialer10
 ppp chap password simple 770318
 ppp chap user 17703180318
 ppp ipcp dns request
 ppp pap local-user 17703180318 password simple 770318
 dialer bundle enable
 dialer-group 10
 dialer timer idle 0
 dialer timer autodial 60
 ip address ppp-negotiate
 nat outbound
#
interface Vlan-interface1
 ip address 192.168.0.1 255.255.254.0
 ip policy-based-route wan
#
interface Vlan-interface10
 ip address 172.16.192.1 255.255.255.0
 ip policy-based-route wan
#
interface GigabitEthernet0/0
 port link-mode route
 pppoe-client dial-bundle-number 0
#
interface GigabitEthernet0/4
 port link-mode route
 ip address 12.23.34.45 255.255.255.0
 dns server 114.114.114.114
 nat outbound
#
interface WLAN-Radio0/0
 service-template h4c
 channel band-width 40
#
ip route-static 0.0.0.0 0 Dialer0
ip route-static 0.0.0.0 0 12.23.34.1 preference 100
#
acl advanced 3402
 rule 0 permit ip
