前言

          我在csdn平台学习到了很多东西，作为一个软件工程师，每个人肯定都会有一些好的东西分享，包括我也不例外，今天给大家带来我们公司的一颗数码管驱动芯片，可以说是目前市面上唯一一家采用这种处理方式，至少我目前还没有发现第二家，因为它还具备语音播放，和按键读取等功能。

         不BB了，今天给大家讲述他的工作原理，后续讲述实操。

产品来由

         我们唯创知音本来是一家做语音芯片的，从1999年成立以来直到现在，在很多消费电子产品和家电行业对我们公司并不陌生，哎，偏题了。

        主要是今年以来各种芯片严重缺货，而我们的语音芯片也是一个很强大的MCU，并且还赋予了很多PGIO，于是也就诞生了“适应所有数码管的驱动芯片”

芯片介绍

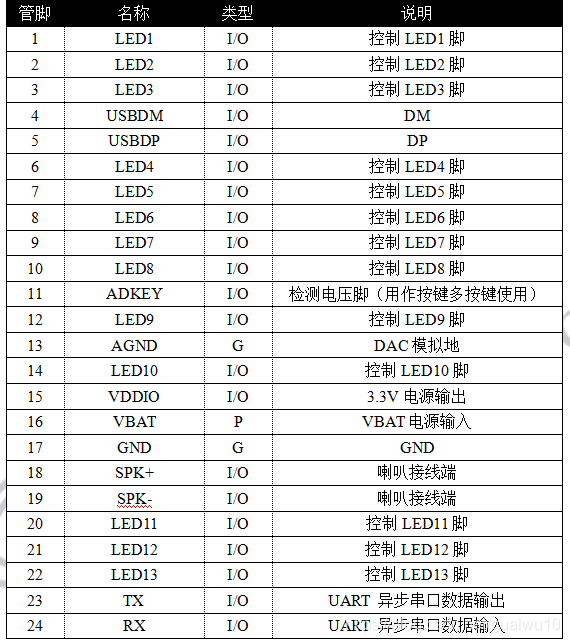

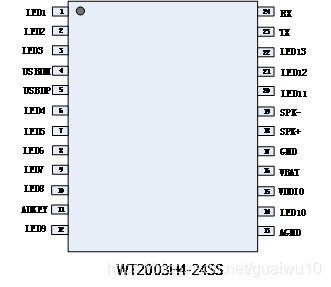

先给大家看看芯片管脚





        大家看到管脚定义应该也能明白些了，首先具备播放功能还有按键读取，当然所有数据都是通过串口来交互的，比如你需要播放语音，你只需要告诉我们芯片需要播放哪一首语音即可，真真的主题在于这个芯片使用了13个管脚去驱动LED,这才是重要讲述。那么这13个管脚的怎样驱动数码管的，又能驱动多少个数码管，这里我们就来一一解惑大家的问题。

首先：



      大家应该都明白，数码管都是由LED灯组成，然后通过亮灭来保持数码管是长亮状态，由此可见当我的管脚1做公共端阴级，用另外的12个管脚做阳极的时候那就是点亮12个LED，由此以来可以得出我们这个WT2003H4-24SS可以控制13*12=156个LED灯，可见而知只要你的产品功能在156个led并IO口只用了13个管脚以内的我们这个芯片都是可以驱动。

      当大家读到这里的时候也许还是有更多的疑惑，满足156个LED，13个IO以内就能驱动，怎么可能，除了标准的数码管其他的产品都是客户定制内部结构都不一样怎么去驱动呀

     大家的疑惑非常好，没错，基本除了标准数码管以外，其他产品都是定制，我们芯片怎么去适合应，哈哈，这时候就该想想我们的标题了！！！

     看来仅仅文字是无法描述清晰了，整点图吧

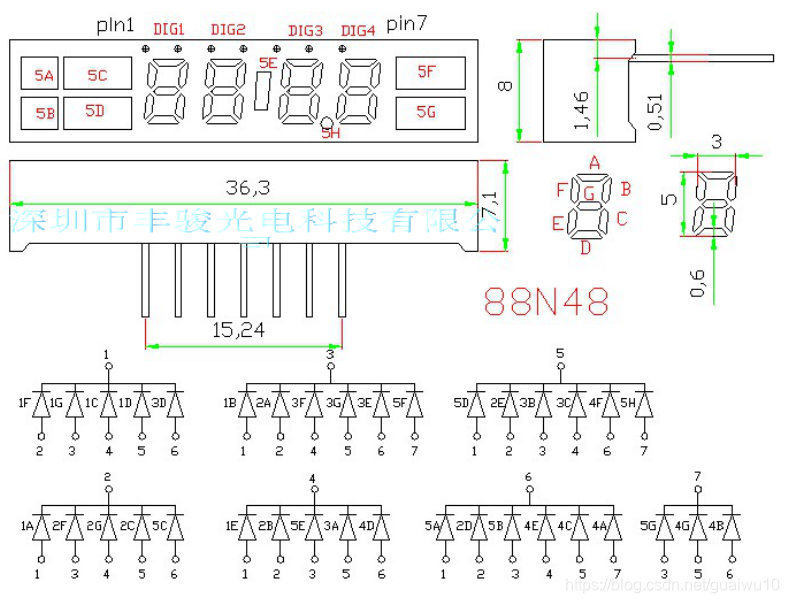

                                这是一个市面上比较通用的7*7的MP3数码管



                                           这个是个标准的数码管

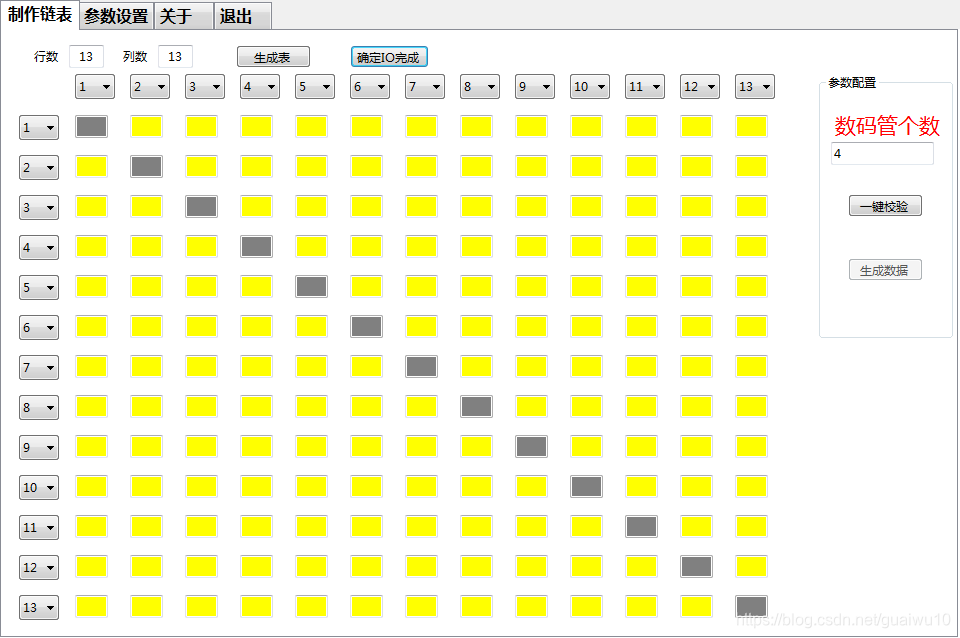

        按照前面的介绍，这两种数码管都是符合我们的要求，那就要驱动起来，没错，我们是可以把他驱动起来的，如果不做任何事情的话，那肯定是不行的，这谁都知道内部结构完全不一样，所以需要我们公司研发的上位机软件做配合，然后通过我们的uart把该数码管的参数配置发送给我们的芯片，我们的芯片只要收到的是参数数据都会做储存，所以也就只需要发送一次参数配置即可，当然如果你们后续批量，这些工作也就我们完成了。下面看看我们的下位机软件吧

        当有了这样一个界面后，是不是或许有些明白一点了，没事下面我来吧上面两个不同的数码管做个图片出来也许大家应该就更明白一些原理了

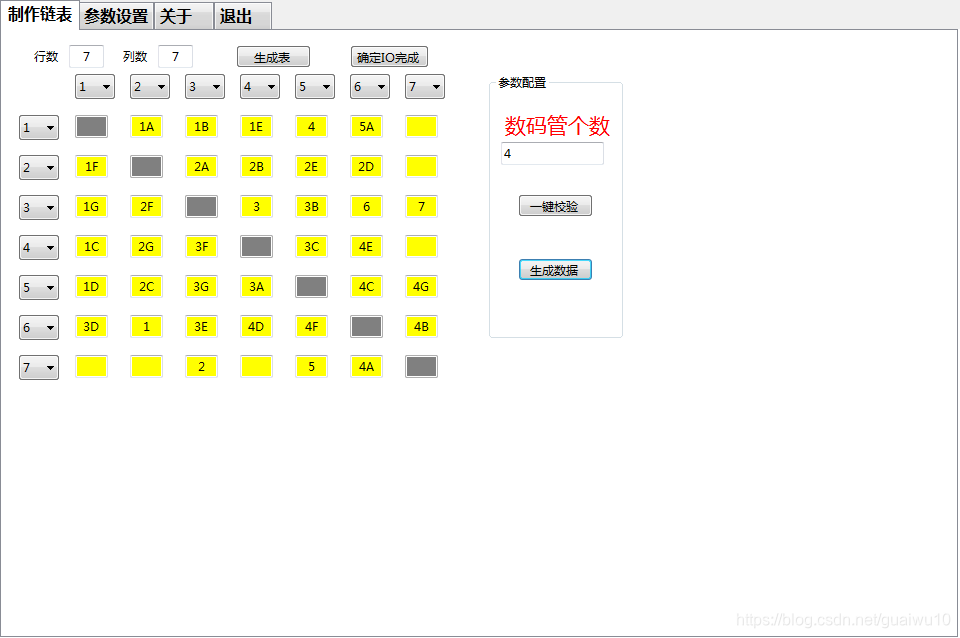

                                                            7*7MP3数码管配置图

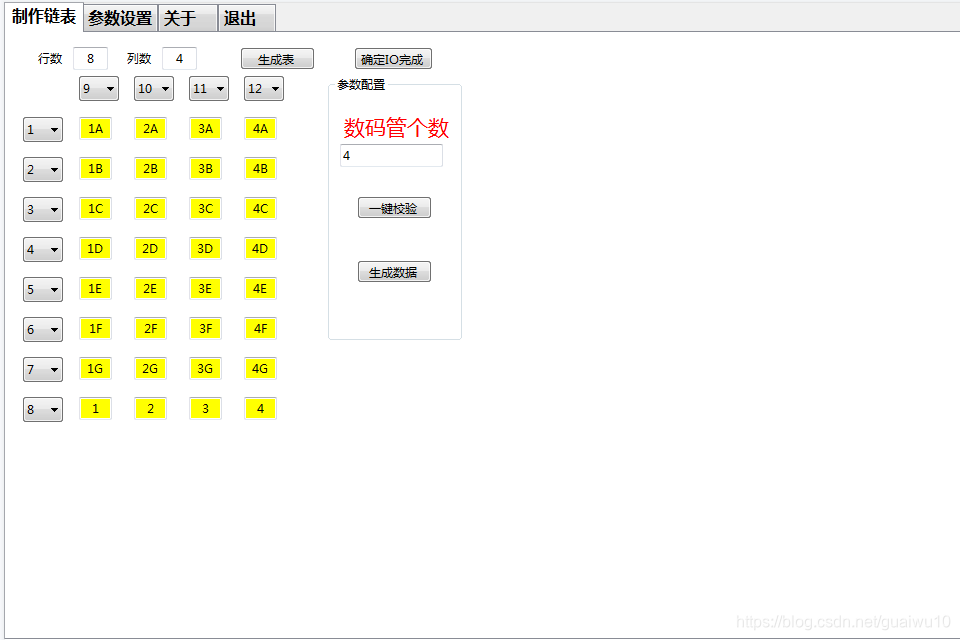

                                                                 标准的4位数码管配置图

        不知道大家能理解多少，我们后续会给出实际演示实例，让大家更加明白我们这个芯片的作用，也许大家会认为我在做广告，请大家不要误解，我只是想分享一个好东西而已，因为在面临大量芯片缺货的行情，我们努力把一个语音芯片做出了显示功能，让你买了我们语音芯片还可以省掉一颗显示芯片，对你们来说是降本

     好了，不早了，大家有什么问题都可以提，我应该都能解决，因为整个项目我基本都有参与。
