电压互感器、电流互感器

一、分类
电压互感器可分为电磁式和电容分压式两种，电压等级在220kV及以下时多为电磁式，也可以分为单相、三相电压互感器

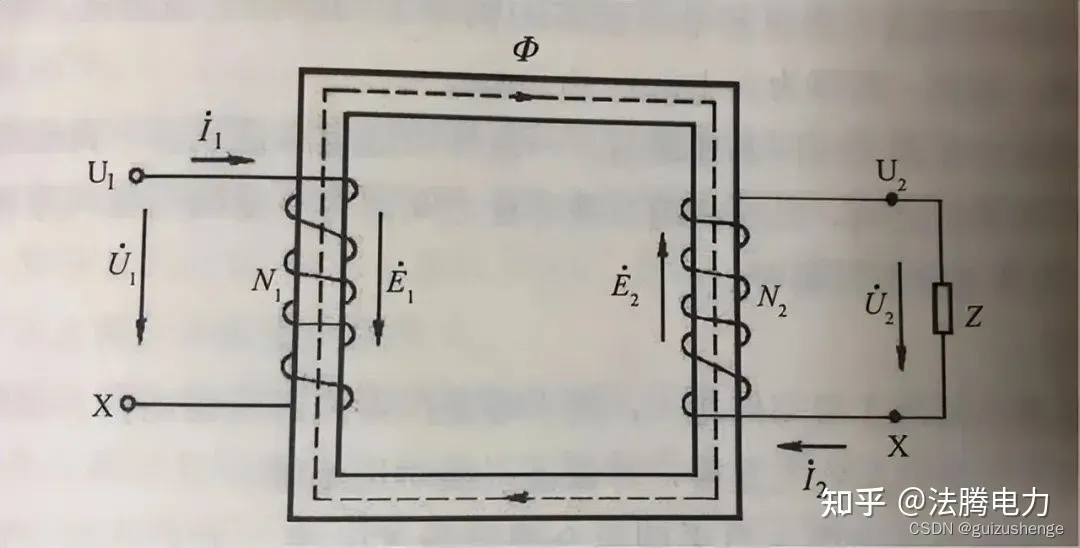

因为匝数的不同导致两个绕组的感应电动势不同，具体数值关系就是：N1/N2=U1/U2，根据国标，电压互感器二次侧输出电压值是100V。电压互感器一次电压不受二次负荷的影响。
电压互感器二次侧仪表或继电器的电压线圈阻抗很大，通过的电流很小，因此电压互感器正常工作时接近空载状态。
电压互感器二次侧不能短路，因为短路后二次侧会产生很大的短路电流，会烧毁电压互感器，所以一般电压互感器一次、二次侧装设熔断器用于短路保护。

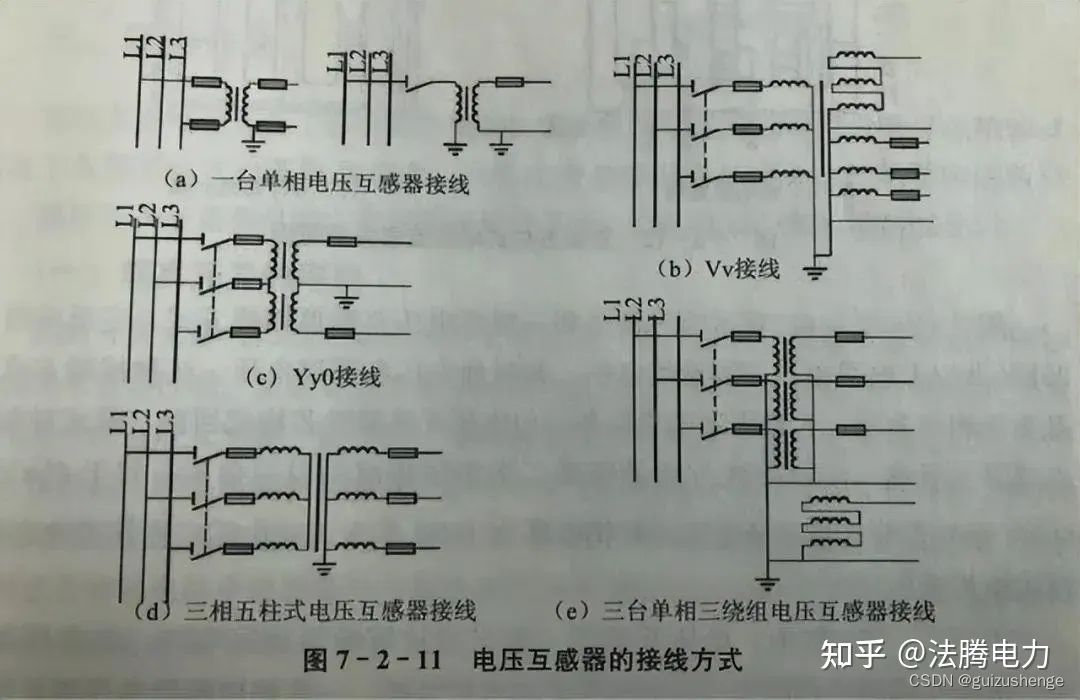

单相电压互感器：接于一次相电压上，V/V接法。
三相电压互感器：是在内部集成三个单相线圈，绝缘耐压要求比较高，体积会比较大，三相电压互感器一般只有20kV以下电压等级
两台单相互感器接成Vv接线，三台单相电压互感器接成开口三角形

电容式电压互感器(Capacitor Voltage Transformer)缩写为CVT。
电压互感器 （power transformer）缩写为 PT。
电流互感器（current transformer）缩写为CT。
CT：电流互感器，PT、CVT:电压互感器。把大电流、高电压变成小电流、低电压，供测量、控制、保护系统使用。
无论是电磁型、电容型的电压互感器，都是将高电压变为低电压，供测量、控制、保护系统使用。从原理上讲也就是一种小型的（小容量）变压器。但是还是按照规范的名称来称呼设备为好。尤其是在电力运行部门。

CT：电流互感器，初级是可调的，15、30、50、75、100A不等，次级是标准的5A，通过其变比换算。
如电度表所走读数为10度，如果用的CT变比为50/5，则其实际用电量为100度。
PT是指电压互感器，初级一般为6000、10000、35000、110000、220000V，次级为标准电压100V。
如果是高压用电计量，当CT为100/5A，PT为10000/100V时，那么电度表上每走一度，实际用电量为应为120100=2000度。
