Android实现Edittext显示下滑线的三种方法

付出终有回报，找准方向，努力向前

一、简介

本文章主要介绍三种方式实现Edittext下方显示下滑线，各有利弊，可以根据情景自行选择，其中有关字体显示的基准线、行高相关的知识。此篇主要介绍正常模式下代码如何去写，这里还有一篇是兼容行距（设置倍数或者具体数值）。

---

二、可收获

1. 如何实现Edittext显示下划线

2. 根据情况如何选择实现方式

3. 字体的行高、基准线是什么

---

三、如何实现

1）最简单的方式
- 基本原理：Edittext可以直接获取它绘制时的Paint，并设置下划线属性即可。
- 基本操作：代码如下

 EditText editText= (EditText) findViewById(R.id.test_et);
 editText.getPaint().setFlags(Paint.UNDERLINE_TEXT_FLAG);//设置下滑线属性

• 结论：该方法实现简单，兼容性强，兼容各种字体边距等情况，但是只能实现输入多少行显示多少行，不能自定义显示行数。

---

2）自定义View的形式

• 基本原理：通过重写onDraw方法，自己测算出线的位置，自己绘制下滑线。
• 基本操作：

        //获取参数
        int padL = this.getPaddingLeft();//获取框内左边留白
        int padR = this.getPaddingRight();//获取框内右边留白
        int padT = this.getPaddingTop();//获取框内顶部留白
        int lines = this.getLineCount();//获取行数
        float size = this.getTextSize();//获取字体大小
        float baseTop = padT + size/6;//神秘数字
        float gap = this.getLineHeight();//行距
        mPath.reset();
        //从上向下划线
        for (int i = 1; i <= Math.max(lines, maxNoteLines); i++) {
            mPath.moveTo(padL, baseTop + gap * i);
            mPath.lineTo(this.getWidth() - padR, baseTop + gap * i);
        }
        canvas.drawPath(mPath, mPaint);

• 原理解析：其中getLineCount()是获取当前的行数，getTextSize()是获取字体的大小，核心计算就是计算线的y坐标，baseTop + gap * i，这个是此处的计算方法，而正常情况下 ，padT+gap*i 应该就是线的位置，但是事实是，线总在字上，所以翻看了getLineHeight(),它是计算行高的，但是官方文档说会比正常的行高或低或高，但是我后面测试了一下，绘制的文字确实是按照此高度划分行的，也就是每行的行距就是这个值。
• 为了弥补高度的不足，padT+size/6正好满足了显示，且兼容各种字体和大小。一般情况下都会对这个数据size/6比较疑惑，这个值是恰好测算出来的，并没什么依据。这个研究了许久也没啥进展，然后以此演变出有些许理论依据的第二版本，如果此处有什么高见可以下方留言，谢谢。
• 结论： 此方法兼容性也可以，也兼容显示多行线，采用的path,可以设置为虚线、实线。

---

3）有理有据的自定义View的形式

• 基本原理：通过重写onDraw方法，自己测算出线的位置（测算方法不同），自己绘制下滑线。
• 基本操作：

        //获取参数
        int padL = this.getPaddingLeft();//获取框内左边留白
        int padR = this.getPaddingRight();//获取框内右边留白
        int padT = this.getPaddingTop();//获取框内顶部留白
        int lines = this.getLineCount();//获取行数
        float size = this.getTextSize();//获取字体大小
        float baseTop = padT + size/6;//神秘数字
        float gap = this.getLineHeight();//行距
        mPath.reset();
        //从上向下划线
        for (int i = 0; i <= Math.max(lines, maxNoteLines); i++) {                  mPath.moveTo(padL,getBaseline()+getPaint().getFontMetrics().descent+gap*i);

mPath.lineTo(this.getWidth() -padR,baseLineY+gap*i+getPaint().getFontMetrics().descent);
        }
        canvas.drawPath(mPath, mPaint);

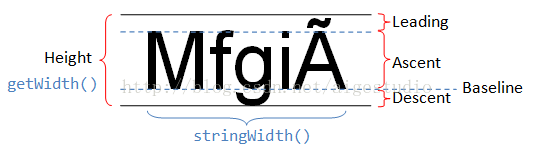

• 原理解析：核心代码getBaseline()+getPaint().getFontMetrics().descent+gap*i，此处理解需要一定的基础，看下图：

•

我们如果想绘制线的话，首先需要知道第一个线的位置，然后剩余的线间隔是gap，我们从途中可以知道，线的位置=baseLine+descent,所以公式：getBaseline()+getPaint().getFontMetrics().descent+gap*i

• 结论： 此方法兼容性也可以，也兼容显示多行线，采用的path,可以设置为虚线、实线。

四、结论

这篇文章写的也算比较仓促，有些地方感觉自己也想的还不够透彻。如果有疑问、更好的建议、或者纠正欢迎留言。demo下载地址：代码地址
