素材来源：华为路由器配置指南

一边学习一边整理试验笔记，并与大家分享，侵权即删，谢谢支持！

附上汇总贴：玩转华为ENSP模拟器系列 | 合集_COCOgsta的博客-CSDN博客_ensp实验大全

目标

配置BGP/MPLS IP VPN，相同VPN用户之间可以互访，不同VPN用户之间不能互相访问。

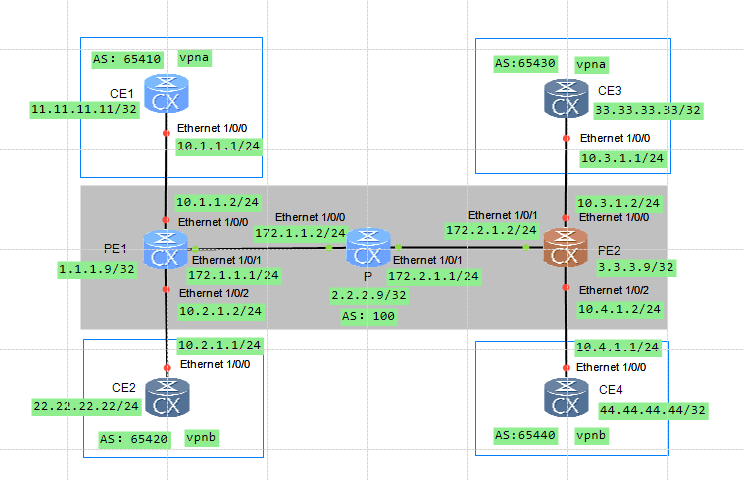

组网需求

CE1、CE3属于vpna。

CE2、CE4属于vpnb。

vpna使用的VPN-target属性为111:1，vpnb使用的VPN-target属性为222:2。

使相同VPN用户之间可以互访，不同VPN用户之间不能互相访问。

配置思路

  • 骨干网上配置OSPF实现PE之间的互通。
  • 骨干网上配置MPLS基本能力和MPLS LDP，建立MPLS LSP。
  • PE上配置使能IPv4地址族VPN实例，并把与CE相连的接口和相应的VPN实例绑定。
  • PE之间配置MP-IBGP交换VPN路由信息。
  • CE与PE之间配置EBGP交换VPN路由信息。

操作步骤

  1. 在MPLS骨干网上配置IGP协议，实现骨干网PE和P的互通。本例中IGP为OSPF为例进行说明。

配置PE1

PE1:
sysname PE1
interface LoopBack1
 ip address 1.1.1.9 255.255.255.255
interface Ethernet1/0/1
 ip address 172.1.1.1 255.255.255.0
ospf 1
 area 0.0.0.0
  network 1.1.1.9 0.0.0.0
  network 172.1.1.0 0.0.0.255

配置P

P:
sysname P
interface LoopBack1
 ip address 2.2.2.9 255.255.255.255
interface Ethernet1/0/0
 undo shutdown
 ip address 172.1.1.2 255.255.255.0
interface Ethernet1/0/1
 undo shutdown
 ip address 172.2.1.1 255.255.255.0
ospf 1
 area 0.0.0.0
  network 2.2.2.9 0.0.0.0
  network 172.1.1.0 0.0.0.255
  network 172.2.1.0 0.0.0.255

配置PE2

PE2:
sysname PE2
interface LoopBack1
 ip address 3.3.3.9 255.255.255.255
interface Ethernet1/0/1
 undo shutdown
 ip address 172.2.1.2 255.255.255.0
ospf 1
 area 0.0.0.0
  network 3.3.3.9 0.0.0.0
  network 172.2.1.0 0.0.0.255

配置完成后，PE1、P、PE2之间应能建立OSPF邻居关系，执行display ospf peer命令可以看到邻居状态为Full。执行display ip routing-table命令可以看到PE之间学习到对方的Loopback1路由。

<PE1>dis ip routing-table
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route
------------------------------------------------------------------------------
Routing Table : _public_
         Destinations : 11       Routes : 11
Destination/Mask    Proto   Pre  Cost        Flags NextHop         Interface
        1.1.1.9/32  Direct  0    0             D   127.0.0.1       LoopBack1
        2.2.2.9/32  OSPF    10   1             D   172.1.1.2       Ethernet1/0/1
        3.3.3.9/32  OSPF    10   2             D   172.1.1.2       Ethernet1/0/1
      127.0.0.0/8   Direct  0    0             D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0             D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
      172.1.1.0/24  Direct  0    0             D   172.1.1.1       Ethernet1/0/1
      172.1.1.1/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/1
    172.1.1.255/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/1
      172.2.1.0/24  OSPF    10   2             D   172.1.1.2       Ethernet1/0/1
255.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
<PE1>

<PE1>dis ospf peer
(M) Indicates MADJ neighbor
          OSPF Process 1 with Router ID 1.1.1.9
                Neighbors
 Area 0.0.0.0 interface 172.1.1.1 (Eth1/0/1)'s neighbors
 Router ID: 2.2.2.9              Address: 172.1.1.2
   State: Full           Mode:Nbr is Master     Priority: 1
   DR: 172.1.1.2         BDR: 172.1.1.1         MTU: 0
   Dead timer due in  31  sec
   Retrans timer interval: 5
   Neighbor is up for 00h06m04s
   Neighbor Up Time : 2019-10-19 14:38:42
   Authentication Sequence: [ 0 ]
          OSPF Process 65534 with Router ID 128.1.138.137
                Neighbors
 Area 0.0.0.0 interface 128.1.138.137 (Eth1/0/1.4094)'s neighbors
 Router ID: 128.1.138.139        Address: 128.1.138.139
   State: Full           Mode:Nbr is Master     Priority: 1
   DR: None              BDR: None              MTU: 0
   Dead timer due in  38  sec
   Retrans timer interval: 5
   Neighbor is up for 00h06m24s
   Neighbor Up Time : 2019-10-19 14:38:22
   Authentication Sequence: [ 0 ]
 Area 0.0.0.0 interface 128.1.138.137 (Eth1/0/2.4094)'s neighbors
 Router ID: 128.1.138.142        Address: 128.1.138.142
   State: Full           Mode:Nbr is Master     Priority: 1
   DR: None              BDR: None              MTU: 0
   Dead timer due in  36  sec
   Retrans timer interval: 5
   Neighbor is up for 00h06m23s
   Neighbor Up Time : 2019-10-19 14:38:23
   Authentication Sequence: [ 0 ]
 Area 0.0.0.0 interface 128.1.138.137 (DCN-Serial1/0/1:0)'s neighbors
 Router ID: 128.1.138.139        Address: 128.1.138.139
   State: Full           Mode:Nbr is Master     Priority: 1
   DR: None              BDR: None              MTU: 0
   Dead timer due in  33  sec
   Retrans timer interval: 5
   Neighbor is up for 00h06m14s
   Neighbor Up Time : 2019-10-19 14:38:32
   Authentication Sequence: [ 0 ]
<PE1>
  1. 在MPLS骨干网上配置MPLS基本能力和MPLS LDP，建立LDP LSP

配置PE1

PE1:
mpls lsr-id 1.1.1.9
mpls ldp
interface Ethernet1/0/1
 mpls
 mpls ldp

配置P

P:
mpls lsr-id 2.2.2.9
mpls
mpls ldp
interface Ethernet1/0/0
 mpls
 mpls ldp
interface Ethernet1/0/1
 mpls
 mpls ldp

配置PE2

PE2:
mpls lsr-id 3.3.3.9
mpls
mpls ldp
interface Ethernet1/0/1
 mpls
 mpls ldp

上述配置完成后，PE1与P、P与PE2之间应能建立LDP会话，执行display mpls ldp session命令可以看到显示结果中Status项为“Operational”。执行display mpls ldp lsp命令，可以看到LDP LSP的建立情况。

<PE1>  dis mpls ldp session
 LDP Session(s) in Public Network
 Codes: LAM(Label Advertisement Mode), SsnAge Unit(DDDD:HH:MM)
 An asterisk (*) before a session means the session is being deleted.
 --------------------------------------------------------------------------
 PeerID             Status      LAM  SsnRole  SsnAge       KASent/Rcv
 --------------------------------------------------------------------------
 2.2.2.9:0          Operational DU   Passive  0000:00:06   27/27
 --------------------------------------------------------------------------
 TOTAL: 1 Session(s) Found.
<PE1>

<PE1>dis mpls ldp lsp
 LDP LSP Information
 -------------------------------------------------------------------------------
 Flag after Out IF: (I) - RLFA Iterated LSP, (I*) - Normal and RLFA Iterated LSP
 -------------------------------------------------------------------------------
 DestAddress/Mask   In/OutLabel    UpstreamPeer    NextHop          OutInterface
 -------------------------------------------------------------------------------
 1.1.1.9/32         3/NULL         2.2.2.9         127.0.0.1        Loop1
*1.1.1.9/32         Liberal/48120                  DS/2.2.2.9
 2.2.2.9/32         NULL/3         -               172.1.1.2        Eth1/0/1
 2.2.2.9/32         48120/3        2.2.2.9         172.1.1.2        Eth1/0/1
 3.3.3.9/32         NULL/48121     -               172.1.1.2        Eth1/0/1
 3.3.3.9/32         48123/48121    2.2.2.9         172.1.1.2        Eth1/0/1
 -------------------------------------------------------------------------------
 TOTAL: 5 Normal LSP(s) Found.
 TOTAL: 1 Liberal LSP(s) Found.
 TOTAL: 0 FRR LSP(s) Found.
 An asterisk (*) before an LSP means the LSP is not established
 An asterisk (*) before a Label means the USCB or DSCB is stale
 An asterisk (*) before an UpstreamPeer means the session is stale
 An asterisk (*) before a DS means the session is stale
 An asterisk (*) before a NextHop means the LSP is FRR LSP

<PE1>
  1. 在PE设备上配置使能IPv4地址族的VPN实例，将CE接入PE

配置PE1

PE1:
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 100:1
  vpn-target 111:1 export-extcommunity
  vpn-target 111:1 import-extcommunity
ip vpn-instance vpnb
 ipv4-family
  route-distinguisher 100:2
  vpn-target 222:2 export-extcommunity
  vpn-target 222:2 import-extcommunity
interface Ethernet1/0/0
 undo shutdown
 ip binding vpn-instance vpna
 ip address 10.1.1.2 255.255.255.0
interface Ethernet1/0/2
 undo shutdown
 ip binding vpn-instance vpnb
 ip address 10.2.1.2 255.255.255.0

配置PE2

PE2:
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 200:1
  vpn-target 111:1 export-extcommunity
  vpn-target 111:1 import-extcommunity
ip vpn-instance vpnb
 ipv4-family
  route-distinguisher 200:2
  vpn-target 222:2 export-extcommunity
  vpn-target 222:2 import-extcommunity
interface Ethernet1/0/0
 undo shutdown
 ip binding vpn-instance vpna
 ip address 10.3.1.2 255.255.255.0
interface Ethernet1/0/2
 undo shutdown
 ip binding vpn-instance vpnb
 ip address 10.4.1.2 255.255.255.0

按图1配置各CE的接口IP地址

配置完成后，在PE设备上执行display ip vpn-instance verbose命令可以看到VPN实例的配置情况。各PE能ping通自己接入的CE。

说明：当PE上有多个绑定了同一个VPN的接口，则使用ping -vpn-instance命令ping对端PE接入的CE时，要指定源IP地址，即要指定ping -vpn-instance vpn-instance-name -a source-ip-address dest-ip-address命令中的参数-a source-ip-address，否则可能ping不通。

以PE1为例

<PE1>dis ip vpn-instance verbose
 Total VPN-Instances configured      : 3
 Total IPv4 VPN-Instances configured : 3
 Total IPv6 VPN-Instances configured : 0
 VPN-Instance Name and ID : __dcn_vpn__, 1
  Interfaces : Ethernet1/0/0.4094,
               Ethernet1/0/1.4094,
               Ethernet1/0/2.4094,
               Ethernet1/0/3.4094,
               Ethernet1/0/4.4094,
               Ethernet1/0/5.4094,
               Ethernet1/0/6.4094,
               Ethernet1/0/7.4094,
               Ethernet1/0/8.4094,
               Ethernet1/0/9.4094,
               LoopBack2147483647
 Address family ipv4
  Create date : 2019-10-19 14:37:35+00:00
  Up time : 0 days, 00 hours, 09 minutes and 02 seconds
  Vrf Status : UP
  Label Policy : label per route
  The diffserv-mode Information is : uniform
  The ttl-mode Information is : pipe

 VPN-Instance Name and ID : vpna, 2
  Interfaces : Ethernet1/0/0
 Address family ipv4
  Create date : 2019-10-19 14:37:35+00:00
  Up time : 0 days, 00 hours, 09 minutes and 02 seconds
  Vrf Status : UP
  Route Distinguisher : 100:1
  Export VPN Targets : 111:1
  Import VPN Targets : 111:1
  Label Policy : label per route
  The diffserv-mode Information is : uniform
  The ttl-mode Information is : pipe
 VPN-Instance Name and ID : vpnb, 3
  Interfaces : Ethernet1/0/2
 Address family ipv4
  Create date : 2019-10-19 14:37:35+00:00
  Up time : 0 days, 00 hours, 09 minutes and 02 seconds
  Vrf Status : UP
  Route Distinguisher : 100:2
  Export VPN Targets : 222:2
  Import VPN Targets : 222:2
  Label Policy : label per route
  The diffserv-mode Information is : uniform
  The ttl-mode Information is : pipe
<PE1>

<PE1>  ping -vpn-instance vpna 10.1.1.1
  PING 10.1.1.1: 56  data bytes, press CTRL_C to break
    Reply from 10.1.1.1: bytes=56 Sequence=1 ttl=255 time=6 ms
    Reply from 10.1.1.1: bytes=56 Sequence=2 ttl=255 time=4 ms
    Reply from 10.1.1.1: bytes=56 Sequence=3 ttl=255 time=4 ms
    Reply from 10.1.1.1: bytes=56 Sequence=4 ttl=255 time=4 ms
    Reply from 10.1.1.1: bytes=56 Sequence=5 ttl=255 time=4 ms
  --- 10.1.1.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 4/4/6 ms

<PE1>
  1. 在PE与CE之间建立EBGP对等体关系

配置CE1

CE1:
interface LoopBack1
 ip address 11.11.11.11 255.255.255.255
bgp 65410
 peer 10.1.1.2 as-number 100
 ipv4-family unicast
  network 11.11.11.11 255.255.255.255

说明：CE2～CE4配置与CE1设备配置类似，配置过程请参见后面的配置文件。

配置PE1

PE1:
bgp 100
 ipv4-family vpn-instance vpna
  peer 10.1.1.1 as-number 65410
 ipv4-family vpn-instance vpnb
  peer 10.2.1.1 as-number 65420

说明：PE2的配置与PE1类似，配置过程请参见后面的配置文件。

配置完成后，在PE设备上执行display bgp vpnv4 vpn-instance peer命令，可以看到PE与CE之间的BGP对等体关系已建立，并达到Established状态。

以PE1与CE1的对等体关系为例：

<PE1>dis bgp vpnv4 vpn-instance vpna peer

 BGP local router ID : 1.1.1.9
 Local AS number : 100
 VPN-Instance vpna, Router ID 1.1.1.9:
 Total number of peers : 1                 Peers in established state : 1
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State  PrefRcv
  10.1.1.1        4       65410       14       14     0 00:08:33 Established        1
<PE1>
  1. 在PE之间建立MP-IBGP对等体关系

配置PE1

PE1:
bgp 100
 peer 3.3.3.9 as-number 100
 peer 3.3.3.9 connect-interface LoopBack1
 ipv4-family vpnv4
  peer 3.3.3.9 enable

配置PE2

PE2:
bgp 100
 peer 1.1.1.9 as-number 100
 peer 1.1.1.9 connect-interface LoopBack1
 ipv4-family vpnv4
  peer 1.1.1.9 enable

配置完成后，在PE设备上执行display bgp peer或display bgp vpnv4 all peer命令，可以看到PE之间的BGP对等体关系已建立，并达到Established状态。

<PE1>dis bgp peer

 BGP local router ID : 1.1.1.9
 Local AS number : 100
 Total number of peers : 1                 Peers in established state : 1
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State  PrefRcv
  3.3.3.9         4         100       12       12     0 00:05:42 Established        0
<PE1>

<PE1>dis bgp vpnv4 all peer

 BGP local router ID : 1.1.1.9
 Local AS number : 100
 Total number of peers : 3                 Peers in established state : 3
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State  PrefRcv
  3.3.3.9         4         100       12       12     0 00:05:53 Established        2

  Peer of IPv4-family for vpn instance :
  VPN-Instance vpna, Router ID 1.1.1.9:
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State  PrefRcv
  10.1.1.1        4       65410       14       14     0 00:08:57 Established        1
  VPN-Instance vpnb, Router ID 1.1.1.9:
  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State  PrefRcv
  10.2.1.1        4       65420       14       15     0 00:09:21 Established        1
<PE1>
  1. 检查配置结果

在PE设备上执行display ip routing-table vpn-instance命令，可以看到去往CE上的Loopback口路由。

<PE1>dis ip routing-table vpn-instance vpna
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route
------------------------------------------------------------------------------
Routing Table : vpna
         Destinations : 7        Routes : 7
Destination/Mask    Proto   Pre  Cost        Flags NextHop         Interface
       10.1.1.0/24  Direct  0    0             D   10.1.1.2        Ethernet1/0/0
       10.1.1.2/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/0
     10.1.1.255/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/0
    11.11.11.11/32  EBGP    255  0             RD  10.1.1.1        Ethernet1/0/0
    33.33.33.33/32  IBGP    255  0             RD  3.3.3.9         Ethernet1/0/1
      127.0.0.0/8   Direct  0    0             D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
<PE1>

<PE1>dis ip routing-table vpn-instance vpnb
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route
------------------------------------------------------------------------------
Routing Table : vpnb
         Destinations : 7        Routes : 7
Destination/Mask    Proto   Pre  Cost        Flags NextHop         Interface
       10.2.1.0/24  Direct  0    0             D   10.2.1.2        Ethernet1/0/2
       10.2.1.2/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/2
     10.2.1.255/32  Direct  0    0             D   127.0.0.1       Ethernet1/0/2
    22.22.22.22/32  EBGP    255  0             RD  10.2.1.1        Ethernet1/0/2
    44.44.44.44/32  IBGP    255  0             RD  3.3.3.9         Ethernet1/0/1
      127.0.0.0/8   Direct  0    0             D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0             D   127.0.0.1       InLoopBack0
<PE1>

同一VPN的CE能够相互Ping通，不同VPN的CE不能相互Ping通。

<CE1>ping -a 11.11.11.11 33.33.33.33
  PING 33.33.33.33: 56  data bytes, press CTRL_C to break
    Reply from 33.33.33.33: bytes=56 Sequence=1 ttl=252 time=17 ms
    Reply from 33.33.33.33: bytes=56 Sequence=2 ttl=252 time=13 ms
    Reply from 33.33.33.33: bytes=56 Sequence=3 ttl=252 time=13 ms
    Reply from 33.33.33.33: bytes=56 Sequence=4 ttl=252 time=10 ms
    Reply from 33.33.33.33: bytes=56 Sequence=5 ttl=252 time=12 ms
  --- 33.33.33.33 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 10/13/17 ms

<CE1>

<CE1>ping -a 11.11.11.11 44.44.44.44
  PING 44.44.44.44: 56  data bytes, press CTRL_C to break
    Request time out
    Request time out
    Request time out
    Request time out
    Request time out
  --- 44.44.44.44 ping statistics ---
    5 packet(s) transmitted
    0 packet(s) received
    100.00% packet loss
<CE1>



热爱编程的通信人
关注
  • 0
    点赞
  • 踩
  • 41
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
华为新版模拟器eNSP Pro发布，新版新体验！
qq_44940837的博客
07-03 1万+
华为新版模拟器eNSP Pro
MPLS-VPN笔记整理
BJH23的博客
09-09 607
VRF:解决用户隔离问题RD:解决用户侧地址重叠的问题MP-BGP:解决VPNv4路由传递RT:控制VPNv4路由的接收。
华为----eNSP中BGP路由协议的实验配置
weixin_47152389的博客
06-09 9081
文章目录一、BGP简介1.1：BGP概念1.2：BGP特征1.3：BGP工作原理1.3.1：BGP报文1.3.2：BGP数据库1.3.3：BGP类型1.4：BGP配置思路二、实验练习2.1：实验目的2.2：实验环境2.3：实验步骤2.3.1：命令步骤2.3.2：图示步骤2.4：测试2.5：实验总结 一、BGP简介 1.1：BGP概念 BGP是一种运行在AS与AS之间的动态路由协议，主要作用是在AS之间自动交换无环路由信息以此来构建AS的拓扑图，从而消除路由环路并实施用户配置的路由策略。目前公网网络条目众多
升级你的网络实验场：体验华为最新ENSP_PRO模拟器，现已对普通用户开放！
最新发布
didiplus
05-13 2141
ENSP_PRO目前的功能还是欠缺，可玩性也不大。这也能理解毕竟是刚刚出来，估计在后期的版本迭代，功能会越来越完善。在数通的论坛上也看到了这个软件的初步规划路线如下图：对于目前的版本到底好不好用就见仁见智啦。如果，小伙伴想体验尝新的，可以关注我的公众号攻城狮成长日记回复ensp pro获取镜像自行部署。
eNSP Pro使用教程
10-19
本课程包含以下目录内容：01 eNSP Pro模拟器介绍02 eNSP Pro环境安装03 eNSP Pro使用方法演示04 eNSP Pro设备保存配置方法完成安装后可以拥有一个华为仿真实验环境，如下：同时提供安装非常方便的成品压缩包（只需要解压即可使用），以及其他配套文档：
Ensp pro新版模拟器申请流程
qq_43751649的博客
12-08 7746
Ensp-pro 早已开放申请，你是否还没有申请，这里告诉你以何身份取申请，哪些身份可以申请，以及相较于eNSP，eNSP-pro的优点/缺点
将eNSP Pro部署在华为云是什么体验
广然笔记
08-18 4051
eNSP Pro 是华为公司数据通信产品线新推出的数通设备模拟器，主要应用在数据通信技能培训，为使用者提供华为数据通信产品设备命令行学习环境。
本地PC安装eNSP Pro完成简单的WLAN实验
广然笔记
04-14 3456
本文介绍了如何在本地PC机上通过虚拟机安装eNSP Pro，并完成一个简单的WLAN实验，体验了eNSP Pro中AC、AP设备配置的不同之处。
华为ensp模拟器安装包
10-26
ensp:华为模拟器软件,可以模拟交换机、路由器、防火墙、终端等设备 。对于刚接触到网络这一方面的小伙伴，在没有情况接触到真机的情况下，使用此模拟器将理论学习运用到实践上还是非常有必要的，具体安装步骤参考我...
华为ensp模拟器(Enterprise Network Simulation Platform)
06-21
华为ensp模拟器(Enterprise Network Simulation Platform)是华为官方推出的一款强大的图形化网络仿真工具平台，ensp模拟器主要对企业网路由器、交换机、WLAN等设备进行软件仿真，从而得以完美地呈现真实设备部署实景...
华为eNSP模拟器全部安装包.zip
05-17
一整套适配的华为模拟器安装包： 含eNSP，以及适配的环境软件VirtualBox-5.2.26-128414-Win、WinPcap_4_1_3、Wireshark-win64-3.6.5等
华为模拟器ENSP 华为模拟器ENSP
04-20
华为模拟器ENSP！提供给需要学习的小伙伴！ 1、内含最新版ENSP软件和必备组件 2、常用华为设备镜像 3、流量分析软件教程 4、安装使用说明 5、有问题私我
ensp-BGP
西部壮仔的博客
05-17 3711
BGP:边界网关路由协议：boder gateway protocol 特点： ① 属于外部网关路由协议 ② 针对大型网络、大型跨国集团、运营商、国与国之间的路由 路由协议分类 内部网关路由协议IGP：rip ospf isis （eigrp） 外部网关路由协议EGP：EGP（早期淘汰）BGP BGP 邻居关系： IBGP ：相同的AS路由器邻居 EBGP：不同AS的路由器邻居 注：EBGP 建邻居用直连接口 IBGP 建邻居用环回接口 bgp 路由传递： BGP next-hop 属性 BGP 是以
eNSP安装一条龙手册（配套资源）
Red_guest的博客
04-02 1608
eNSP一条龙安装手册，包括WinPacp、Wireshark、VirtualBox。不提供常见问题解决办法
BGP实验（eNSP实现）
weixin_72910567的博客
03-19 5147
BGP协议是一种用于在不同自治系统（AS）之间交换网络层可达性信息的路由选择协议。BGP协议的特点有以下几点BGP是基于策略的路由选择协议，它不使用传统的内部网关协议（IGP）的指标，而使用基于路径、网络策略或规则集来决定路由。BGP使用TCP作为其传输层协议，提高了协议的可靠性。BGP报文有五种类型：Open、Update、Notification、Keepalive和Route-refresh。BGP有两种运行模式：内部BGP（iBGP）和外部BGP（eBGP）。
【Ensp pro模拟实验】华为FW防火墙双机热备-HRP-1
qq_43751649的博客
11-10 1743
HRSP,FW关键网元的冗余技术，来使用新的Ensp pro模拟吧
使用华为eNSP组网试验⑹-组建基于BGP的网络
dawn0718的专栏
10-08 762
　　记录使用BGP组网的详细过程。
ENSP Pro VXLAN EVPN分布式网关部署配置
qq2353177176的博客
12-07 1670
在BGP EVPN方式部署分布式网关的场景中，控制平面的流程包括VXLAN隧道建立、MAC地址动态学习；转发平面的流程包括同子网已知单播报文转发、同子网BUM报文转发、跨子网报文转发。该方式实现的功能全面，支持主机IP路由通告、主机MAC地址通告、主机ARP通告，可以直接使能ARP广播抑制功能。如果在VXLAN网络中采用分布式网关，推荐使用此方式。对比集中式网关，分布式网关的arp条目比集中式网关的arp条目少，分布式网关只学习租户侧的arp条目，不学习网络侧的arp条目。
华为ensp模拟器ppp/chap配置不成功怎么解决
04-13
对于这个问题，我可以尝试给出一些技术方面的建议来协助您解决问题。首先，您可以检查您的配置是否正确，并确保您的网络连接正常，并且所有必需的服务都已启动。如果问题仍然存在，您可以考虑尝试重新安装华为ensp模拟器并重试配置过程。另外，您可以参考公司官方文档或寻求来自网络社区的帮助，以找到更好的解决方案。请注意，我的回答仅供参考，可能不适用于所有情况。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
