玩转华为ENSP模拟器系列 | 配置IS-IS负载分担示例

素材来源：华为路由器配置指南

一边学习一边整理试验笔记，并与大家分享，侵权即删，谢谢支持！

附上汇总贴：玩转华为ENSP模拟器系列 | 合集_COCOgsta的博客-CSDN博客_华为模拟器实验

---

目标

介绍IS-IS负载分担的配置过程。

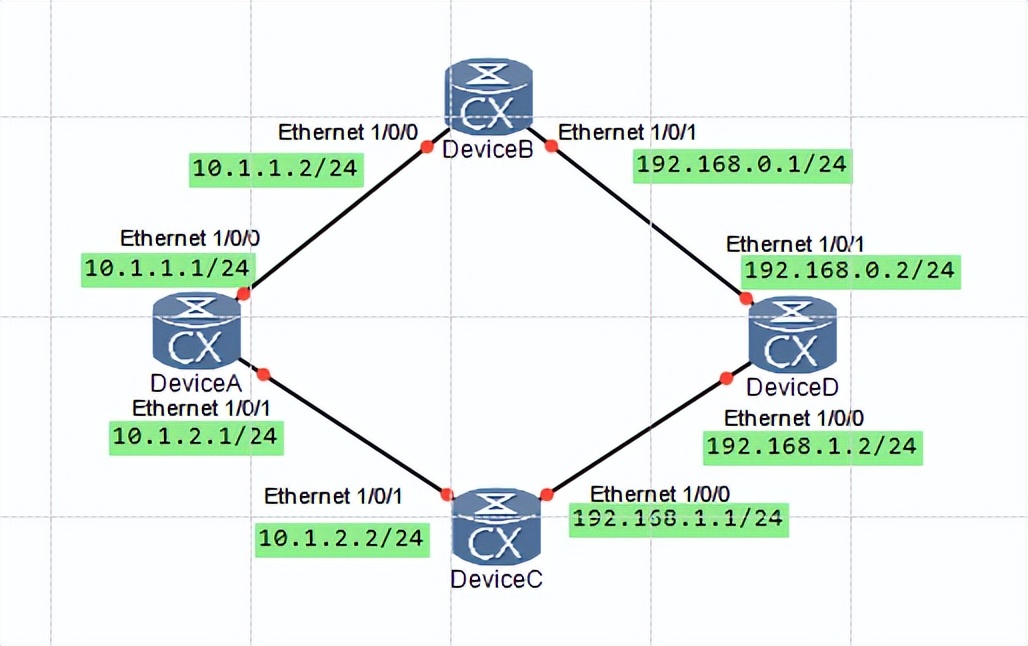

组网需求

DeviceA、DeviceB、DeviceC和DeviceD之间通过IS-IS协议达到IP网络互连的目的。

DeviceA、DeviceB、DeviceC和DeviceD同属于区域10，都是Level-2设备。

要求配置负载分担，使得DeviceA的流量，可以分别通过路由器DeviceB和DeviceC发送到路由器DeviceD。

配置思路

• 在各路由器上使能IS-IS基本功能，实现互连。

• 取消负载分担，查看路由表信息。

• 在DeviceA上配置负载分担功能，查看路由表信息。

• 在DeviceA上配置负载分担方式。

• （可选）在DeviceA上配置等价路由优先级。

操作步骤

1. 配置各接口的IP地址（略）
2. 配置IS-IS的基本功能（略）
3. 在DeviceA上取消负载分担，即配置负载分担的等价路由最大数目为1

Device:
isis 1
 maximum load-balancing 1

查看DeviceA的路由表。

[~DeviceA-isis-1]dis isis route
                         Route information for ISIS(1)
                         -----------------------------
                        ISIS(1) Level-2 Forwarding Table
                        --------------------------------
IPV4 Destination   IntCost    ExtCost ExitInterface     NextHop         Flags
-------------------------------------------------------------------------------
10.1.1.0/24        10         NULL    Eth1/0/0          Direct          D/-/L/-
10.1.2.0/24        10         NULL    Eth1/0/1          Direct          D/-/L/-
172.17.1.0/24      20         NULL    Eth1/0/0          10.1.1.2        A/-/-/-
192.168.0.0/24     20         NULL    Eth1/0/0          10.1.1.2        A/-/-/-
192.168.1.0/24     20         NULL    Eth1/0/1          10.1.2.2        A/-/-/-
     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
            U-Up/Down Bit Set, LP-Local Prefix-Sid
[~DeviceA-isis-1]

从路由表中可以看出，当配置负载分担最大等价路由条数为1后，到达目标网段172.17.1.0的下一跳为10.1.1.2，这是由于DeviceB的System ID较小，所以IS-IS优先选择下一跳为10.1.1.2为唯一最优路由。

1. 在DeviceA上恢复负载分担路由的缺省数目

[~DeviceA-isis-1]undo maximum load-balancing

查看DeviceA的路由表。

[~DeviceA-isis-1]dis isis route
                         Route information for ISIS(1)
                         -----------------------------
                        ISIS(1) Level-2 Forwarding Table
                        --------------------------------
IPV4 Destination   IntCost    ExtCost ExitInterface     NextHop         Flags
-------------------------------------------------------------------------------
10.1.1.0/24        10         NULL    Eth1/0/0          Direct          D/-/L/-
10.1.2.0/24        10         NULL    Eth1/0/1          Direct          D/-/L/-
172.17.1.0/24      20         NULL    Eth1/0/0          10.1.1.2        A/-/-/-
                                      Eth1/0/1          10.1.2.2
192.168.0.0/24     20         NULL    Eth1/0/0          10.1.1.2        A/-/-/-
192.168.1.0/24     20         NULL    Eth1/0/1          10.1.2.2        A/-/-/-
     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
            U-Up/Down Bit Set, LP-Local Prefix-Sid
[~DeviceA-isis-1]

从路由表可以看出，当取消负载分担设置即恢复缺省配置后，由于最大等价路由条数为32，因此路由器DeviceA的两个下一跳10.1.1.2（DeviceB）和10.1.2.2（DeviceC）均成为有效路由。
