计算机网络--某网络拓扑如下图所示，其中R为路由器，主机H1-H4的IP地址配置以及R的各接口IP地址配置如图中所示。现有若干台以太网交换机（无VLAN功能）和路由器两类网络互连设备可供选择。

题目：

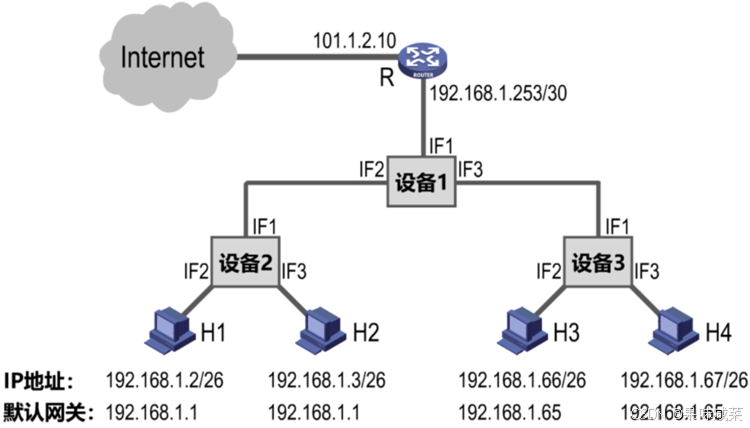

某网络拓扑如下图所示，其中R为路由器，主机H1-H4的IP地址配置以及R的各接口IP地址配置如图中所示。现有若干台以太网交换机（无VLAN功能）和路由器两类网络互连设备可供选择。

请回答下列问题。
1） 设备1（第1空）、设备2（第2空）和设备3（第3空）分别应选择什么类型网络设备？
2） 设备1中IF1需要配置的IP地址是（第4空），IF2需要配置的IP地址是（第5空），IF3需要配置的IP地址是（第6空）？
3） 为确保主机H1-H4能够访问Internet，R需要提供什么服务（第7空）？
4） 若主机H3发送一个目的地址为192.168.1.127的IP数据报，网络中哪几个主机会接收该数据报（第8空，直接写主机编号即可）？

（8.0）

正确答案：
第1空:

路由器;router

第2空:

交换机;以太网交换机;switch

第3空:

交换机;以太网交换机;switch

第4空:

192.168.1.254

第5空:

192.168.1.1

第6空:

192.168.1.65

第7空:

NAT;NAT服务

第8空:

H4

过程解析：

1）设备1需要连接不同网段，所以使用路由器。设备2和设备3在各自网段内，主要功能是扩展端口，因此选择交换机。

2）IF1 连接到路由器 R 的 192.168.1.253/30 网段，所以 IF1 的 IP 地址应为 192.168.1.254（在同一网段内且未被其他设备使用）。

IF2连接到设备 2 所在网段，其默认网关是 192.168.1.1，所以 IF2 的 IP 地址应为 192.168.1.1。IF3 连接到设备 3 所在网段，其网段为 192.168.1.64/26，且未被其他设备使用的合适 IP 地址是 192.168.1.65。

• 3）使用的是私有 IP 地址（192.168.x.x），所以需要NAT（网络地址转换）来将私有地址转换为合法地址。
• 4）设备3网段192.168.1.65——192.168.1.127，192.168.1.127是广播地址，所以同一网段主机都会接收到数据报，所以只有H4可以收到。
