系列文章目录

前言

注：本系列文章为本人学习目标检测阶段的读书总结，详细参考书目会在文末说明。

一、RCNN

源论文下载地址
 源码下载地址

RCNN 是Ross Girshick团队在2014年提出来的目标检测算法，被誉为该领域的开山之作。主要的思想是将检测问题当做分类问题处理。

检测过程分为四个步骤：

候选区域生成：使用 Resion Proposal 提取候选区域，约1k~2k个候选区域，然后合并包含同一物体可能性高的区域。提取完后，对每一个区域进行归一化，统一图像大小。
特征提取：将上一步骤归一化的图像输入CNN网络，得到固定维度的特征输出。
SVM分类：对上一步骤输出的特征进行分类，得到分类结果。
位置修正：通过回归器对特征边界进行回归以得到更精确的目标区域。

详细解说推荐视频：深度学习目标检测篇

二、Fast RCNN

源论文下载地址
 源码下载地址

RCNN 虽然实现了物体检测，但是需要进行多步训练，步骤繁琐且识别速度非常慢，同时需要进行归一化处理得到相同尺寸的特征图像。为了进一步提升效果，Ross Girshick 在2015年提出了 Fast RCNN。算法基于VGG16网络，在训练速度上比RCNN快了近9倍，在测试速度上快了213倍，并在VOC 2012数据集上达到了68.4%的检测率。

主要的改进有以下三点：

共享卷积：在RCNN中输入卷积操作的是一个个生成的候选区域，而Fast RCNN 直接将整张图像输入卷积，避免了大量的重复卷积操作，节省了计算资源。
RoI Pooling：利用特征池化操作进行尺度变换，使得输入可以是任意大小的图片。
多任务损失：将最后的分类和回归网络一起训练，同时为了避免SVM单独训练和速度慢的问题，引入Softmax函数进行分类。

Fast RCNN大大提升了检测速度，但是在实际过程中，候选区域生成阶段始终占据大部分时间开销（2~3秒），远比识别阶段（0.2秒）要慢。

三、Faster RCNN

源论文下载地址
 源码下载地址（Python版）
源码下载地址（MATLAB版）

为了解决候选区域生成占据大量时间开销的问题，2015年的NIPS出现了Faster RCNN。该算法提出了RPN（Region Proposal Network）网络，利用Anchor机制将区域生成与卷积网络联系到一起，将检测速度一举提升到了17 FPS（Frames Per Second），并在VOC 2012测试集上实现了70.4%的检测结果。

区别于候选区域随机生成，基于Anchor机制的区域生成直接默认生成一系列固定大小宽高的矩形框，后续只需要对框进行微调。

下图展示的是Faster RCNN 的框架图：从功能模块来讲，主要包括4部分：特征提取网络、RPN模块、RoI Pooling（Region of Interest）模块与RCNN模块。

Faster RCNN 框架图
这里主要介绍RPN模块（区域生成模块）：其作用是生成较好的建议框，即Proposal，这里用到了强先验的Anchor。RPN包含5个子模块：

Anchor生成：RPN对feature map上的每一个点都对应了9个Anchors，这9个Anchors大小宽高不同，对应到原图基本可以覆盖所有可能出现的物体。因此，有了数量庞大的Anchors，RPN接下来的工作就是从中筛选，并调整出更好的位置，得到Proposal。
RPN卷积网络：与上面的Anchor对应，由于feature map上每个点对应了9个Anchors，因此可以利用1×1的卷积在feature map上得到每一个Anchor的预测得分与预测偏移值。
计算RPN loss：这一步只在训练中，将所有的Anchors与标签进行匹配，匹配程度较好的Anchors赋予正样本，较差的赋予负样本，得到分类与偏移的真值，与第二步中的预测得分与预测偏移值进行loss的计算。
生成Proposal：利用第二步中每一个Anchor预测的得分与偏移量，可以进一步得到一组较好的Proposal，送到后续网络中。
筛选Proposal得到RoI：在训练时，由于Proposal数量还是太多（默认是2000），需要进一步筛选Proposal得到RoI（默认数量是256）。在测试阶段，则不需要此模块，Proposal可以直接作为RoI，默认数量为300。

3.1 不同库源码对比

GitHub 上面复现Faster RCNN的源码评分较高的有大概五六份，这里进行一些对比：

github 地址	环境配置	硬件配置	Star	模型性能
(官方Python版本) rbgirshick/py-faster-rcnn	Python Caffe CUDA	3G 内存	7.1k	VOC 2017 测试时间 220ms/image(VGG16) mAP 和 Matlab 版 Faster RCNN 训练结果相近
jwyang/faster-rcnn.pytorch	Python Pytorch CUDA	NVIDIA TITAN XP*8	6.8k	VOC 2007 mAP: 69.4(VGG16) 75.2(Res-101)
smallcorgi/Faster-RCNN_TF	TensorFlow Python	3G GPU	2.4k	VOC 2007 mAP: 68.1 (VGG16)
endernewton/tf-faster-rcnn	TensorFlow Caffe	多块 GPU	3.6k	VOC 2007 mAP: 70.8 (VGG16) 75.7(ResNet101) COCO 2014 mAP: 30.2 (VGGNet) 35.4 (ResNet101) 36.1 (MobileNet)

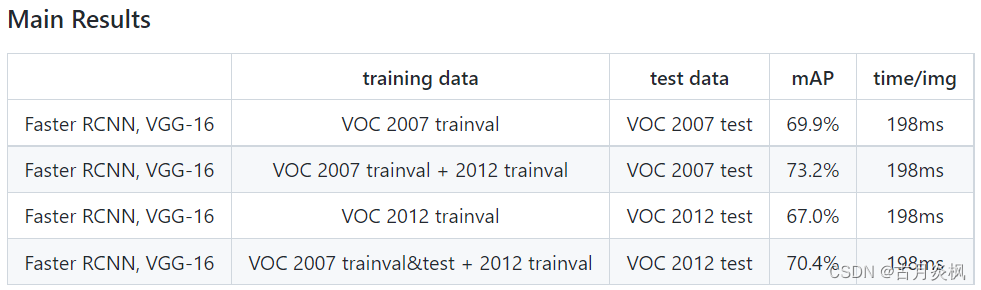

(官方Maltab版本) ShaoqingRen/faster_rcnn	Matlab Caffe	Titan, Titan Black, Titan X, K20, K40, K80 5GB GPU(RPN) 8GB GPU(Fast RCNN)	3.5k	具体结果见下图
longcw/faster_rcnn_pytorch	不支持Pytorch 0.4.0 及以上	可以CPU/GPU	1.6k	没有达到官方mAP
