1、将地形面网格裁剪至料场计算范围区域,降低文件大小和软件计算量。使用智能线圈出矩形范围,使用线条剪切面工具(图1)裁剪,得到如图2的地形面网格
图1
图2

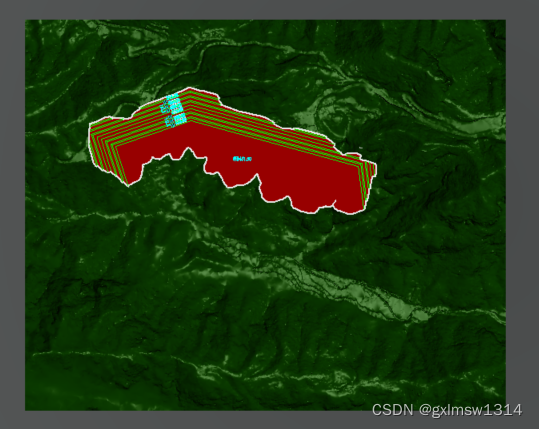

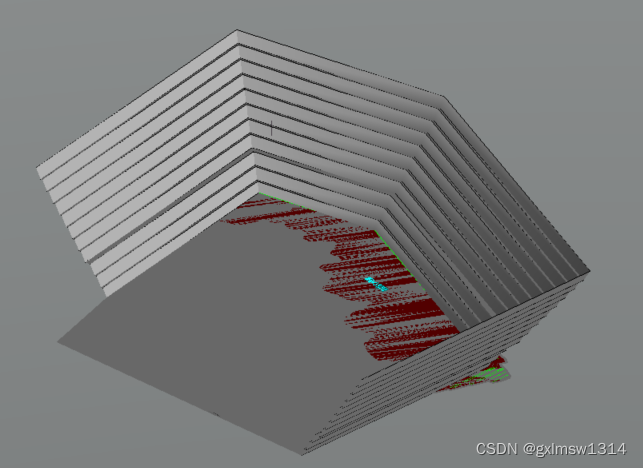

2、使用设计工具生成料场开挖面(图3)(平台马道及边坡)

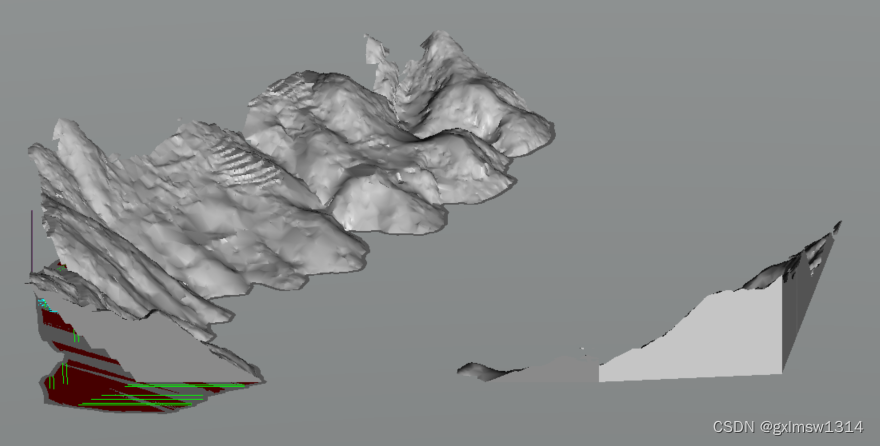

3、使用围合成体工具,上表面选择原始地形网格,下表面选择生成的开挖面网格(图3),最终生成体(ps,右边为宕底面扩大延伸到对岸斜坡形成的体,多余的需要将他和左边分离)。

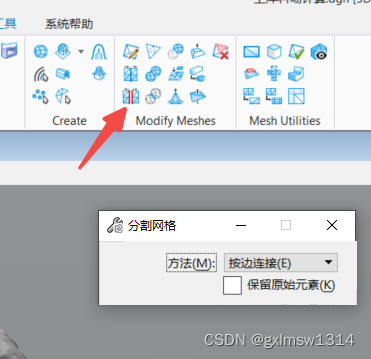

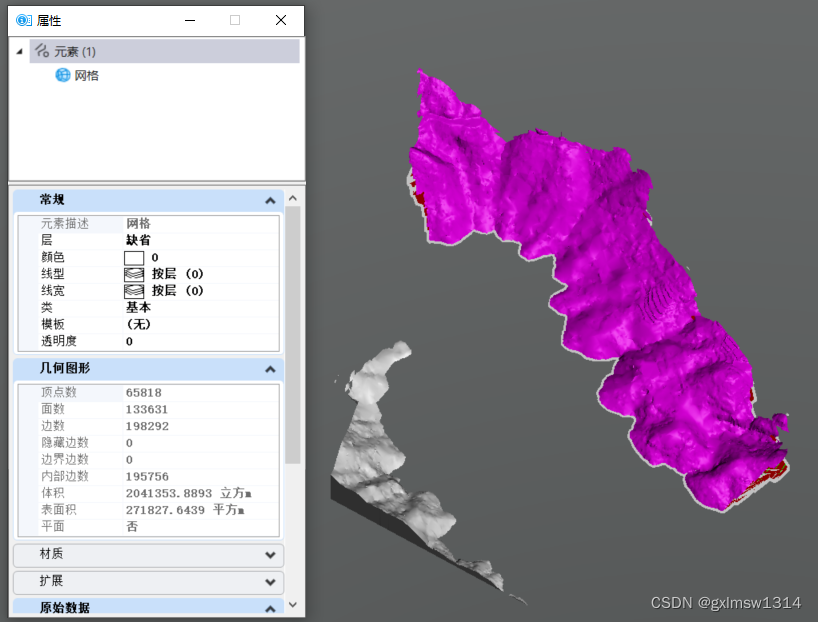

4、使用拆分网格工具,将左右两个山体拆分。然后就可以通过属性查询开挖料场的体积。
